USB Host Shield Arduino UNO
$ 10.500 IVA incluido
La Placa de Desarrollo USB Host Shield, basada en el chip MAX3421E, permite a Arduino actuar como maestro USB, controlando periféricos como teclados, ratones y memorias USB vía SPI. Ideal para robótica y automatización, ampliando las capacidades de interconexión de tu microcontrolador.
✅ Boleta y factura
- 🚚 Ver política de despachos debajo de la descripción
Hay existencias
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción

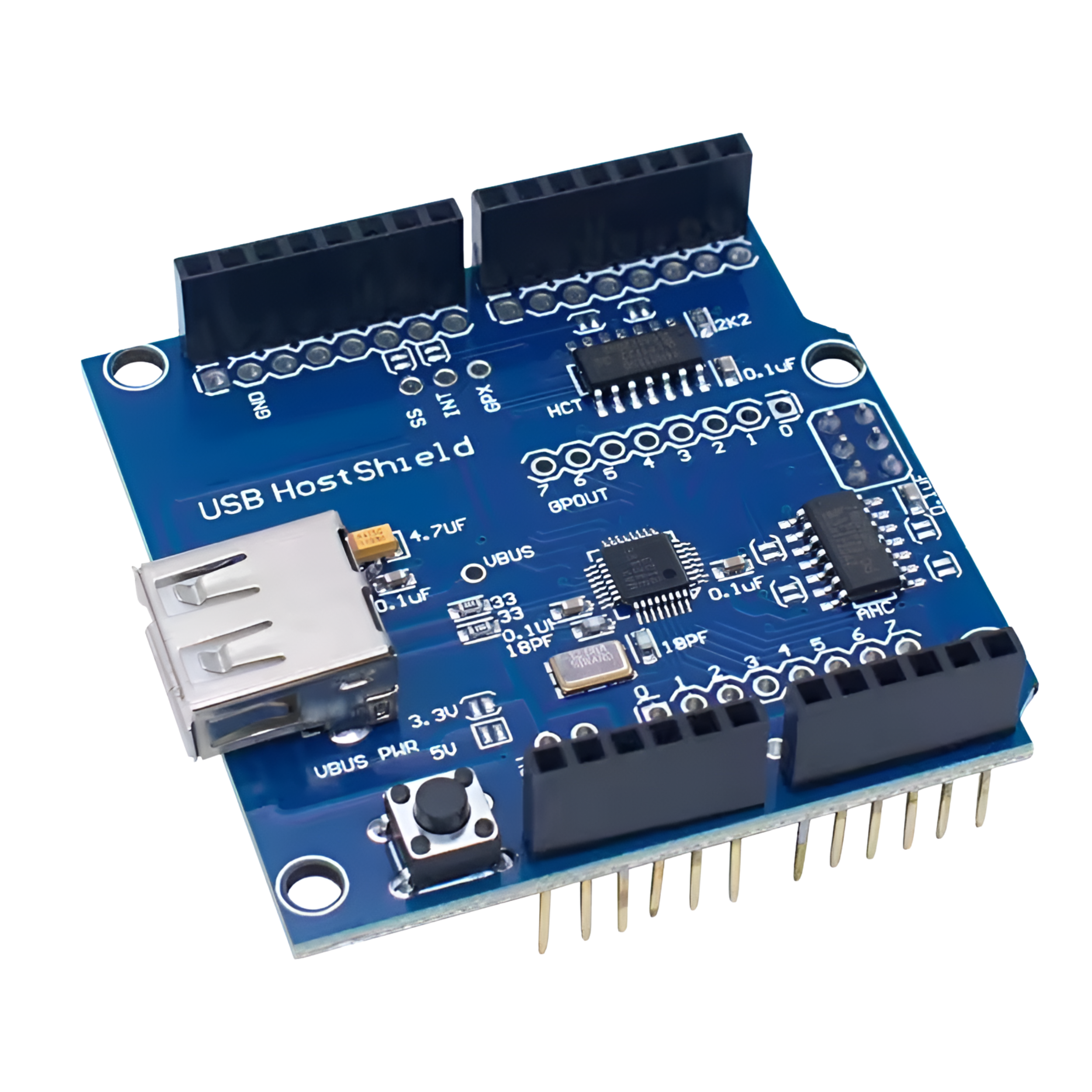

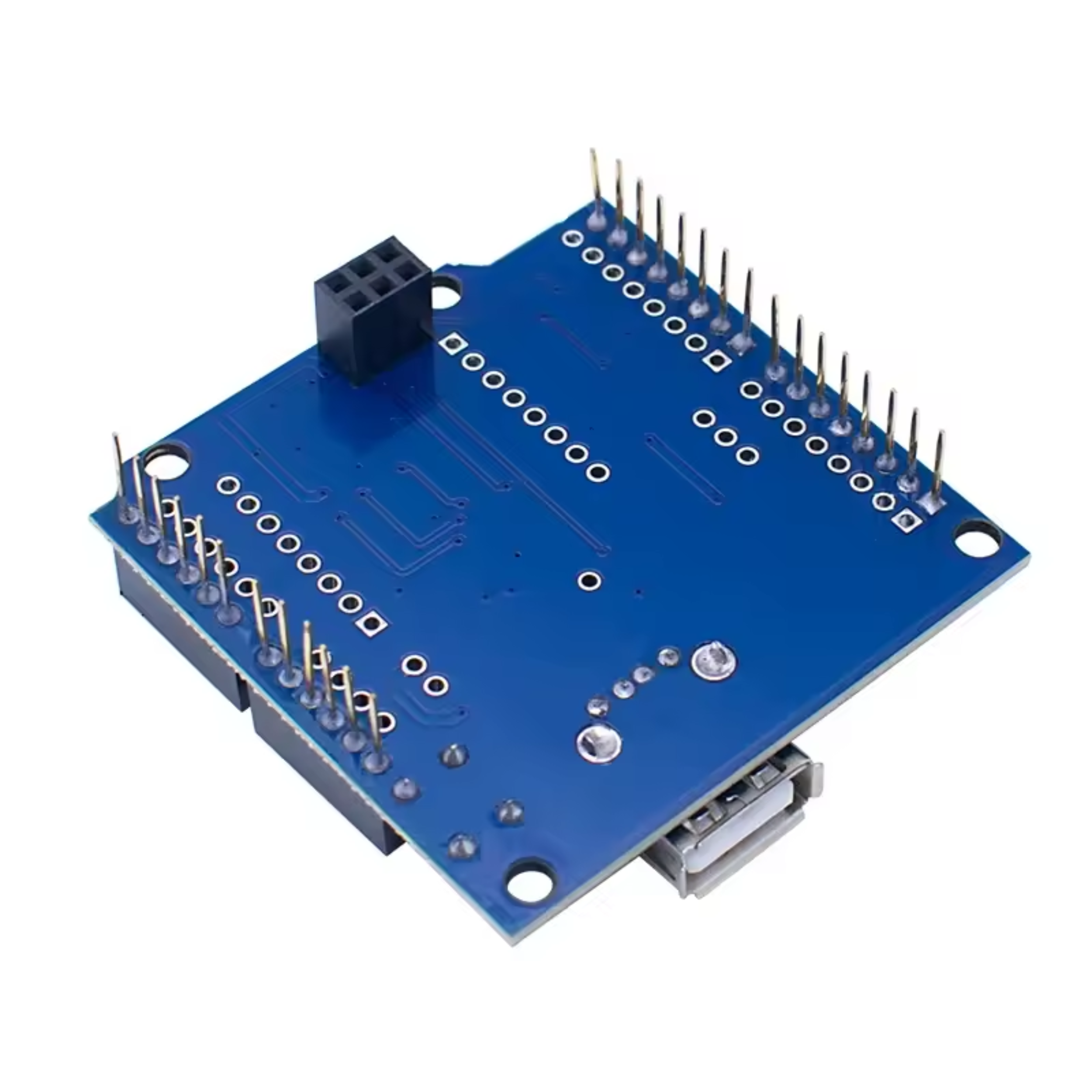

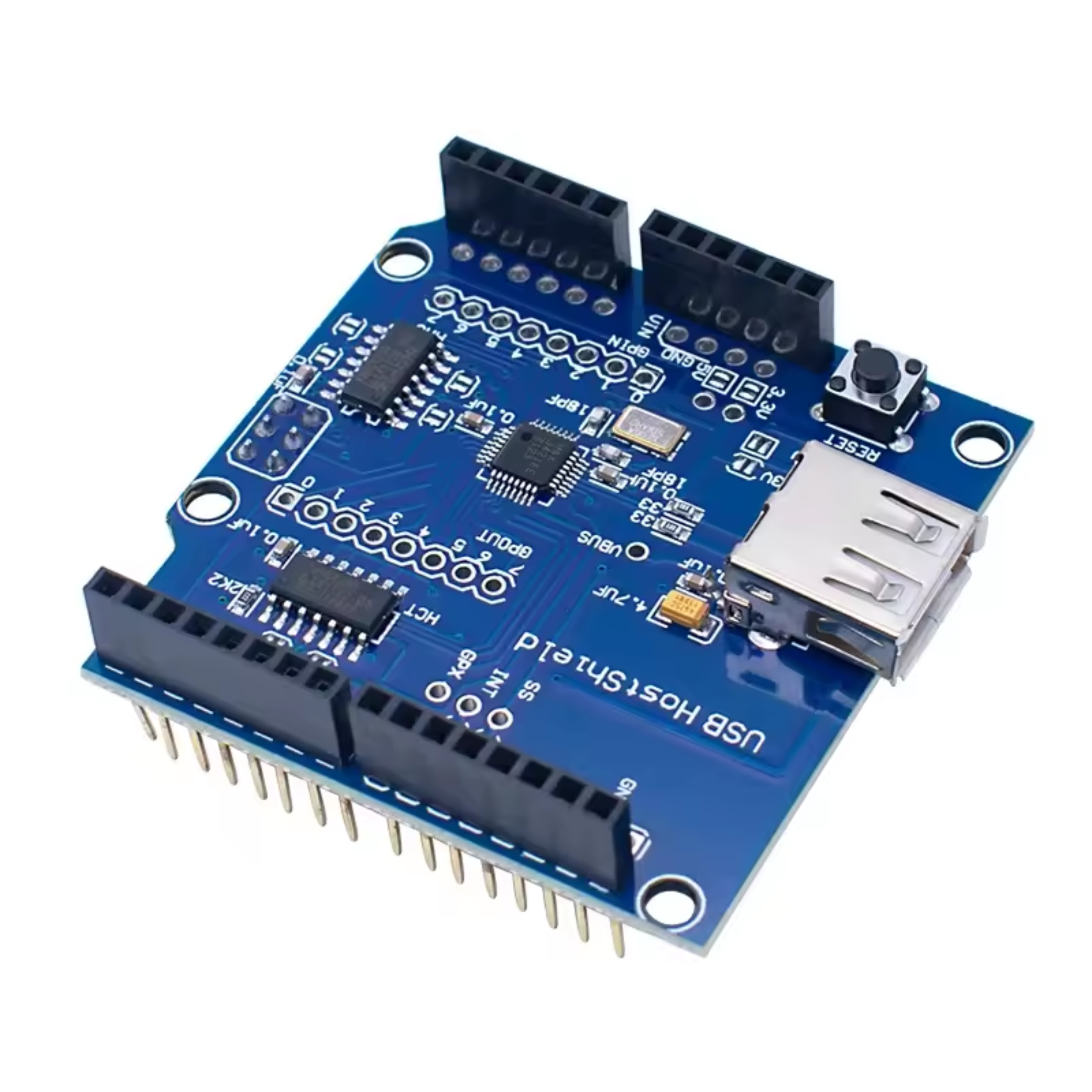

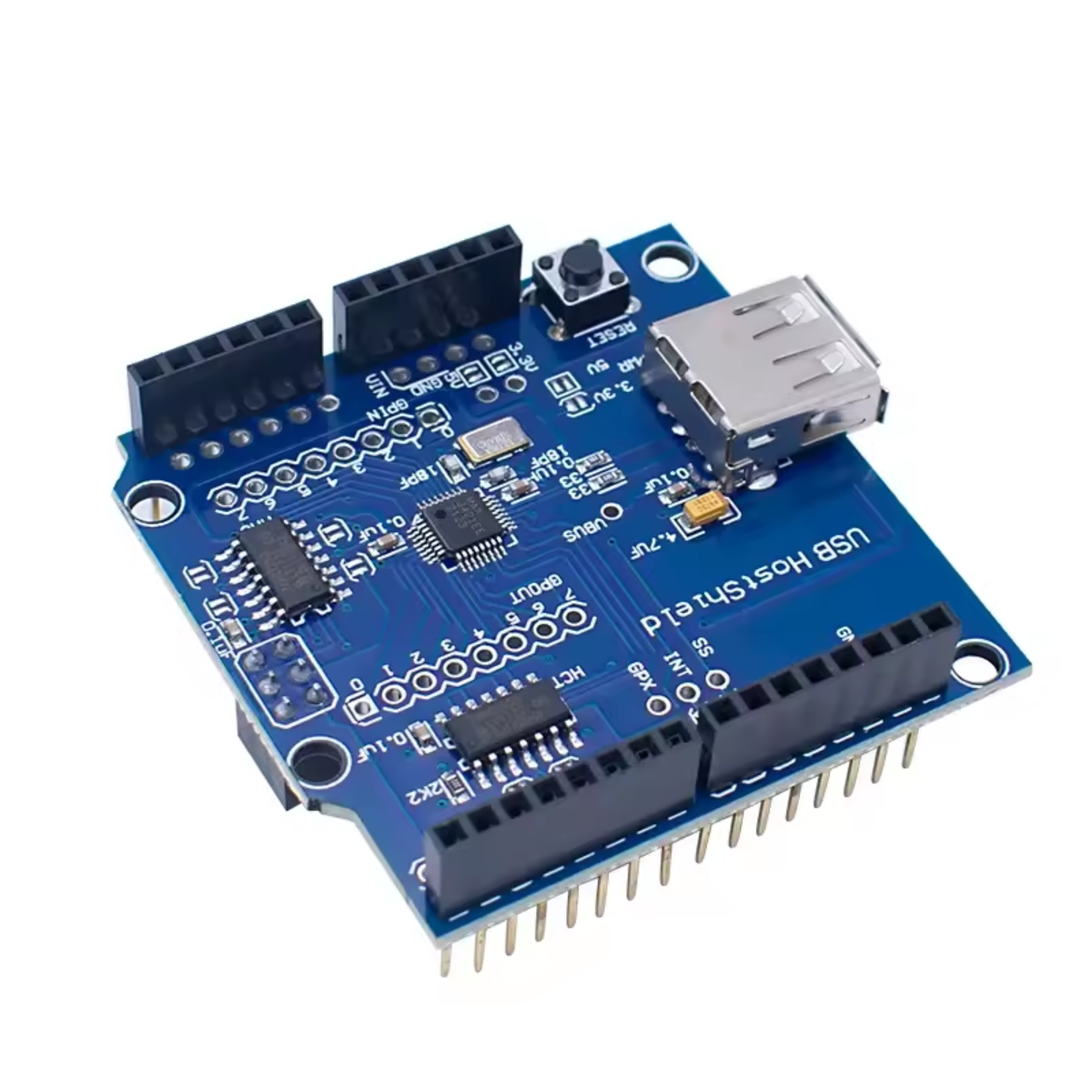

La Placa de Desarrollo USB Host Shield es un módulo de expansión diseñado para dotar a microcontroladores como Arduino de capacidades de comunicación USB Host (maestro). Esto significa que tu placa Arduino, que normalmente actúa como un dispositivo USB esclavo (conectándose a una computadora), puede ahora comportarse como un host USB y controlar una amplia gama de dispositivos USB periféricos.
Basada en el chip controlador USB MAX3421E, esta shield permite que tu microcontrolador interactúe con teclados, ratones, joysticks, cámaras, unidades flash USB, adaptadores Bluetooth, smartphones Android (modo ADK), y muchos otros dispositivos USB estándar. La comunicación se realiza a través de la interfaz SPI, lo que facilita la conexión y el intercambio de datos. Es una herramienta esencial para proyectos avanzados de robótica, automatización, interfaces hombre-máquina (HMI), sistemas de control de acceso y cualquier aplicación donde se requiera que un microcontrolador se comunique directamente con periféricos USB sin necesidad de una computadora.
Especificaciones Técnicas
| Parámetro | Valor |
|---|---|
| Chip Principal | MAX3421E (USB Host Controller) |
| Compatibilidad con Microcontroladores | Arduino (UNO, Mega, Leonardo, Due, etc.), y otros compatibles con SPI |
| Interfaz de Comunicación | SPI (Serial Peripheral Interface) |
| Voltaje de Operación | 5V DC (desde la placa Arduino o fuente externa) |
| Puerto USB | USB Tipo A Hembra (para conectar dispositivos periféricos) |
| Estándares USB Soportados | USB 2.0 (Full-Speed 12 Mbps, Low-Speed 1.5 Mbps) |
| Soporte de Clases USB | HID (Teclados, Ratones, Joysticks), Almacenamiento Masivo (USB Flash Drives), ADK (Android Open Accessory), Controladores de Juego, etc. |
| Consumo de Corriente | Variable según el dispositivo USB conectado |
| Dimensiones | Diseño tipo «shield» para encajar directamente en placas Arduino |
| LEDs Indicadores | PWR (Encendido), GPX (Propósito general, configurable), INT (Interrupción) |
| Pines de E/S | Pines de SPI (SCK, MISO, MOSI, SS), Reset, VBUS, GND, GPX, INT |
Características Adicionales
| Característica | Detalle |
|---|---|
| Funcionalidad USB Host | Permite al microcontrolador actuar como maestro para dispositivos USB |
| Amplia Compatibilidad de Dispositivos | Soporte para teclados, ratones, joysticks, memorias USB, etc. |
| Librerías Disponibles | Extenso soporte de librerías para Arduino (ej. USB_Host_Shield_2.0) |
| Pines de Expansión | Header para acceso a pines GPIO del MAX3421E |
| Botón de Reset | Integrado para reinicio del módulo o microcontrolador |
| Detección de Conexión/Desconexión | Capacidad para detectar la inserción o extracción de dispositivos USB |
Preguntas Frecuentes
¿Qué significa que la placa sea un «USB Host Shield»?
Que sea un «USB Host Shield» significa que permite a un microcontrolador (como Arduino) actuar como un «maestro» USB, es decir, el dispositivo que inicia y gestiona la comunicación con otros dispositivos USB (periféricos como teclados, ratones, o memorias USB). Normalmente, un Arduino solo puede ser un dispositivo USB «esclavo» (conectándose a una computadora).
¿Qué tipos de dispositivos USB puedo conectar y controlar con esta shield?
Puedes conectar y controlar una amplia variedad de dispositivos USB, incluyendo teclados, ratones, joysticks/gamepads, memorias USB (pendrives), algunos adaptadores Bluetooth, ciertas cámaras USB (webcams), y dispositivos Android compatibles con el modo Android Open Accessory (ADK). La compatibilidad exacta depende de las librerías de software disponibles.
¿Qué microcontroladores son compatibles con este USB Host Shield?
Esta shield está diseñada principalmente para ser compatible con placas Arduino que tienen el formato estándar de shield, como el Arduino UNO, Arduino Mega 2560, Arduino Leonardo y Arduino Due. También puede ser adaptable a otros microcontroladores que soporten la interfaz SPI.
¿Cómo se alimenta el USB Host Shield y los dispositivos USB conectados?
El USB Host Shield se alimenta a través de la placa Arduino a la que está conectado (típicamente 5V). El puerto USB Tipo A en la shield también puede suministrar energía a los dispositivos USB conectados (hasta 500mA para USB 2.0). Para dispositivos que consumen mucha energía, se recomienda usar una fuente de alimentación externa para la placa Arduino o para el propio shield, si dispone de una entrada de alimentación dedicada.
¿Necesito instalar librerías o software especial para usar esta shield con Arduino?
Sí, para utilizar las funcionalidades de USB Host con Arduino, necesitarás instalar librerías específicas en tu IDE de Arduino. La librería más popular y ampliamente utilizada es la USB_Host_Shield_2.0, que proporciona las funciones necesarias para interactuar con diferentes clases de dispositivos USB (HID, almacenamiento masivo, ADK, etc.).
