El diodo explicado para makers: cómo funciona y qué tipo usar en cada proyecto

¿Alguna vez conectaste una batería al revés y algo dejó de funcionar? Detrás de esa protección, y de casi todo lo que enchufas en tu casa, hay un componente diminuto trabajando en silencio: el diodo. Es la pieza más sencilla de la electrónica de estado sólido y, a la vez, una de las que más se malinterpreta. En esta guía vas a entender de verdad qué hace un diodo, por qué solo deja pasar la corriente en una dirección, cuáles son los tipos que realmente vas a usar en tus proyectos y cómo elegir el correcto sin perderte entre números de parte.

Al terminar vas a poder mirar cualquier diodo, identificar su ánodo y su cátodo, saber si está sano con un multímetro y decidir cuál te conviene para rectificar, proteger o regular un circuito. Nada de teoría de relleno: todo apunta a que armes mejor.

Qué es un diodo y por qué la corriente va en un solo sentido

Un diodo es, en esencia, una válvula para la electricidad. Permite que la corriente fluya en un sentido y la bloquea en el contrario. Tiene dos terminales: el ánodo (lado positivo) y el cátodo (lado negativo). La corriente convencional solo circula del ánodo hacia el cátodo, y nunca al revés cuando el diodo está sano.

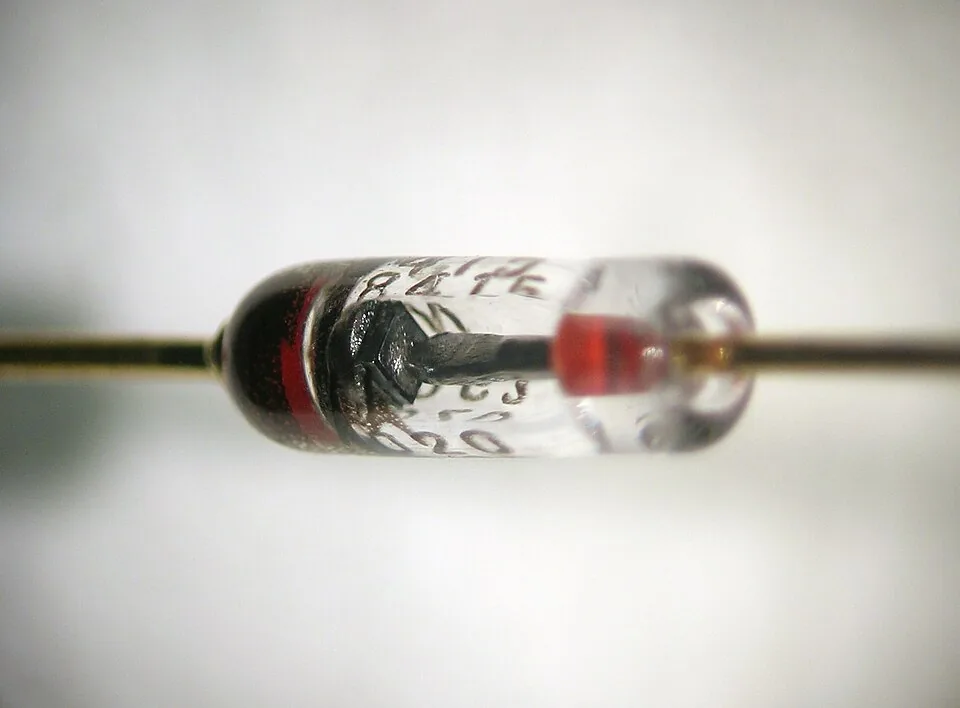

Esa unidireccionalidad no es magia ni un truco mecánico: nace de la física de los semiconductores. Un diodo se fabrica uniendo dos cristales de silicio dopados de forma distinta. El lado tipo N tiene electrones libres de sobra (se dopa con elementos como fósforo o antimonio). El lado tipo P tiene "huecos", que son ausencias de electrones que se comportan como cargas positivas (se dopa con boro o galio). Donde ambos cristales se tocan se forma la famosa unión PN, y ahí ocurre todo.

En el símbolo esquemático, el triángulo apunta hacia la barra: esa es la dirección permitida para la corriente convencional, de ánodo a cátodo. Un detalle que confunde a mucha gente: la flecha del símbolo marca el sentido convencional, pero los electrones físicos se mueven justo al contrario, del cátodo al ánodo. En el componente real, la franja o banda impresa siempre marca el cátodo. Memoriza eso y nunca más vas a montar un diodo al revés.

Polarización directa e inversa: el corazón del asunto

Todo el comportamiento de un diodo se resume en cómo lo polarizas, es decir, hacia dónde le aplicas el voltaje.

En polarización directa conectas el ánodo al positivo y el cátodo al negativo. La zona de agotamiento de la unión PN se encoge hasta desaparecer y la corriente empieza a fluir. Pero hay un matiz clave que el modelo de "interruptor ideal" oculta: el diodo no conduce desde cero volts. Necesita superar una barrera de potencial, que ronda los 0,7 V en diodos de silicio y los 0,3 V en los de germanio. Por debajo de ese umbral, la corriente es prácticamente nula. Por encima, el diodo se comporta casi como un cortocircuito y deja pasar corriente con muy poca resistencia.

En polarización inversa inviertes la conexión: ánodo al negativo, cátodo al positivo. La zona de agotamiento crece, la unión se cierra y la corriente queda bloqueada. Solo se filtra una corriente de fuga ínfima llamada corriente inversa de saturación. El diodo actúa como un circuito abierto. Esto se mantiene hasta cierto límite: si el voltaje inverso supera la tensión de ruptura del componente, el diodo conduce de golpe en sentido inverso y, salvo que esté diseñado para eso (como un Zener), se destruye.

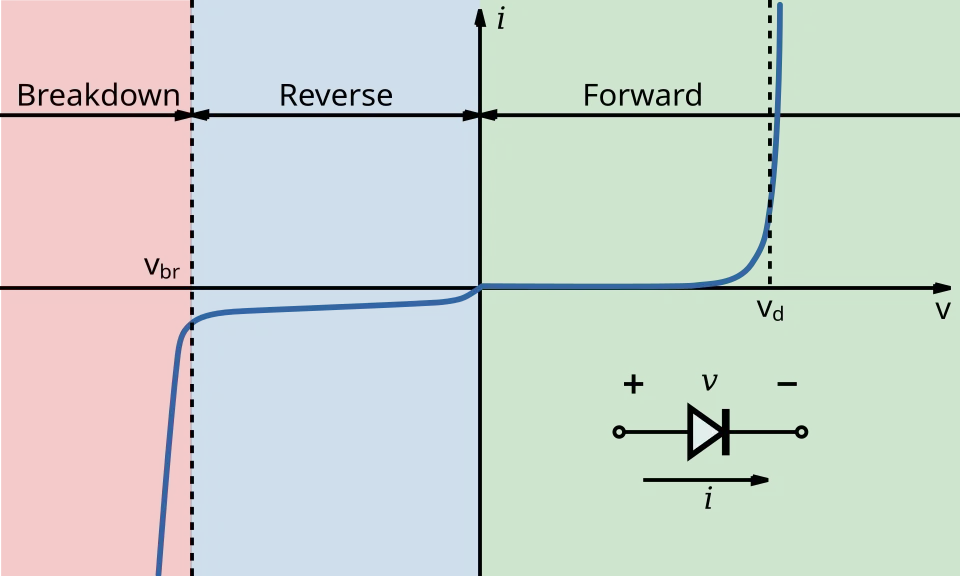

Esta curva resume las tres regiones de un vistazo. A la derecha, la zona directa: la corriente sube de forma exponencial una vez pasado el umbral. Esa subida brusca se describe con la ecuación de Shockley, que relaciona corriente y voltaje de manera exponencial usando parámetros como la corriente de saturación, el coeficiente de emisión y el voltaje térmico. Para diseñar a mano casi nadie usa la fórmula completa: se asume una caída fija (los famosos 0,7 V) y listo. A la izquierda está la zona de ruptura, donde la corriente inversa se dispara.

Un dato práctico que vale oro: esos 0,7 V de caída no son gratis. Cada diodo por donde pasa la corriente disipa potencia en forma de calor (voltaje de caída multiplicado por la corriente). Por eso en fuentes de alimentación de varios amperes la elección del diodo afecta directamente la eficiencia y la temperatura del circuito. Ese es justo el problema que resuelve el Schottky, como verás más abajo.

Los tipos de diodo que realmente vas a tocar

En el papel existen más de una docena de tipos de diodo, pero en la práctica del maker hay un puñado que se repite en casi todos los proyectos. Estos son los que conviene tener identificados.

Diodo rectificador. El clásico. Robusto, soporta corrientes altas y aguanta bien el voltaje inverso. Es el que convierte corriente alterna en continua. El 1N4007 es el ejemplo emblemático: barato, aguanta hasta 1000 V inversos y 1 A, y sirve para protección y rectificación general.

Diodo Schottky. Su gran virtud es una caída directa mucho menor (alrededor de 0,2 a 0,4 V en lugar de 0,7 V) y una conmutación muy rápida. Se construye con una unión metal semiconductor en vez de PN clásica. Esto lo vuelve ideal para fuentes conmutadas, protección con menos pérdida de voltaje y circuitos de alta frecuencia. El 1N5819 es un favorito en proyectos de bajo voltaje.

Diodo Zener. Está diseñado para trabajar justo en la zona de ruptura inversa de forma controlada. Mantiene un voltaje estable entre sus terminales sin destruirse, lo que lo hace perfecto para regular y fijar referencias de voltaje. Lleva el nombre del físico Clarence Melvin Zener.

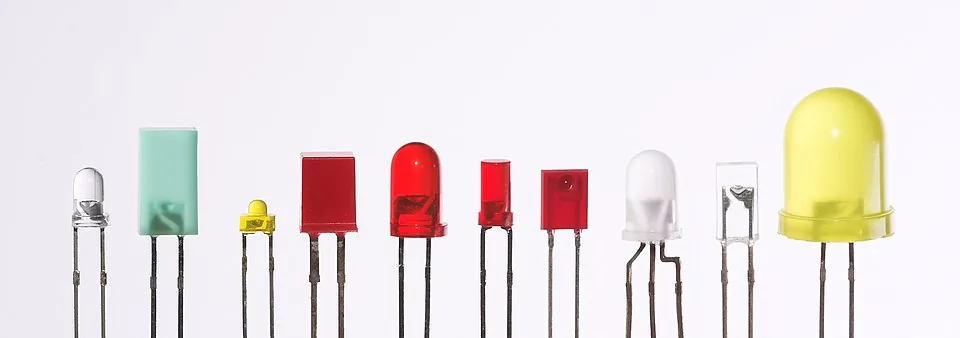

Diodo LED. Sí, un LED es un diodo. Además de conducir en un solo sentido, emite luz por electroluminiscencia cuando la corriente lo atraviesa en directa. Es la base de toda la iluminación moderna y el primer diodo que la mayoría conecta en su vida.

Más allá de esos cuatro, te vas a cruzar de vez en cuando con otros más especializados: el diodo TVS o de avalancha, que desvía picos de voltaje para proteger componentes delicados; el fotodiodo, que genera corriente proporcional a la luz que recibe y vive en sensores ópticos y paneles solares; el varicap, cuya capacitancia cambia con el voltaje y se usa en sintonizadores; y diodos de microondas como el PIN, el túnel (Esaki) o el Gunn, que aparecen en radiofrecuencia y comunicaciones. No los vas a necesitar para encender un LED, pero ahí están.

Si quieres ver y palpar todos estos tipos sin comprar cada uno por separado, un kit surtido es la forma más eficiente de aprender tocando.

Para qué sirven: aplicaciones que vas a reconocer al toque

Una vez entiendes que un diodo es una válvula unidireccional, sus usos se vuelven obvios.

Rectificación. Convertir corriente alterna en continua es el trabajo estrella del diodo. Con cuatro diodos en configuración de puente rectificador (el clásico puente de Graetz) transformas una señal alterna completa en continua aprovechando ambos semiciclos.

En el diagrama, la entrada alterna (marcada con el símbolo de onda) pasa por los cuatro diodos y sale como continua con polaridad fija en los terminales positivo y negativo. Este bloque está dentro de casi todo cargador, fuente de poder y adaptador que tengas en casa.

Protección contra polaridad inversa. Un solo diodo en serie con la alimentación evita que un circuito se queme si conectas la batería al revés. Es el seguro más barato que existe.

Protección de cargas inductivas. Cuando apagas un motor o un relé, la bobina genera un pico de voltaje peligroso. Un diodo en antiparalelo (llamado diodo de libre circulación o flyback) absorbe ese pico y protege transistores y microcontroladores. Si manejas relés con un Arduino, este diodo no es opcional.

Regulación de voltaje. Un Zener fija un voltaje de referencia estable. Combinado con una resistencia, te da una fuente de voltaje simple y precisa para alimentar parte de un circuito.

Iluminación y señalización. Los LED están en todos lados: indicadores, pantallas, linternas, faros de auto. Y, por supuesto, en tu primer proyecto con protoboard.

Supresión de picos y compuertas lógicas. Los TVS desvían sobretensiones a tierra para salvar microprocesadores, y combinaciones sencillas de diodos pueden formar compuertas lógicas básicas como AND y OR.

Cómo elegir el diodo correcto para tu proyecto

Elegir un diodo no es agarrar el primero del cajón. Hay cuatro parámetros que deberías mirar siempre en la hoja de datos antes de soldar:

1. Corriente directa máxima. Cuánta corriente va a pasar en operación normal. Si tu carga consume 0,8 A, no uses un diodo de señal de 100 mA: se va a quemar.
2. Voltaje inverso máximo (VRRM). El voltaje en inversa que aguanta sin entrar en ruptura. Deja siempre un margen sobre el voltaje real de tu circuito.
3. Caída directa. Si la eficiencia o el calor importan (fuentes de varios amperes, equipos a batería), un Schottky con su baja caída marca la diferencia frente a un rectificador común.
4. Velocidad de conmutación. Crítica en alta frecuencia, fuentes conmutadas y radio. Un rectificador lento no sirve donde se conmuta rápido.

La regla de oro: ante la duda, abre la hoja de datos del fabricante. Bases como las de ON Semiconductor o Vishay tienen catálogos completos para buscar el reemplazo exacto.

Cómo probar un diodo con un multímetro

Esta es la parte más útil para reparar y depurar. Casi todos los multímetros tienen un modo diodo (el símbolo del diodo en el selector). Ese modo inyecta un pequeño voltaje directo, suficiente para hacerlo conducir.

El procedimiento es simple. Pon la punta roja en el ánodo y la negra en el cátodo: un diodo sano de silicio marca entre 0,5 y 0,8 V. Invierte las puntas: debería marcar OL (resistencia infinita, sin conducción). Si en cualquiera de los dos sentidos la lectura es 0 V, el diodo está en cortocircuito. Si marca OL en ambos sentidos, está abierto. En ambos casos hay que reemplazarlo por uno del mismo tipo y características. Los modos de falla más comunes nacen de sobretensión, exceso de corriente o envejecimiento del semiconductor.

Variantes y mejoras para llevar tu aprendizaje más lejos

Una vez que dominas lo básico, hay formas concretas de profundizar y sacarle más jugo a tus diodos:

• Arma tu propia fuente regulada con un Zener. Con un Zener de 5,1 V y una resistencia limitadora puedes construir una referencia de voltaje estable en protoboard. Mide la salida con el multímetro mientras varías la entrada y vas a ver cómo el Zener "ancla" el voltaje. Es el mejor experimento para entender la zona de ruptura.
• Compara caídas directas en la práctica. Monta un 1N4007 y un Schottky 1N5819 en serie con un LED y una resistencia, alimentados con la misma fuente. Mide la caída en cada diodo: vas a comprobar con tus propios ojos por qué el Schottky se prefiere en circuitos de bajo voltaje.
• Protege un relé controlado por Arduino. Si tienes un módulo de relé o una bobina, coloca un diodo de libre circulación en antiparalelo y comprueba con un osciloscopio (o por la ausencia de resets del microcontrolador) cómo desaparece el pico inductivo. Es la lección de protección más valiosa que vas a aprender.

Personalización para Chile

En Chile no necesitas importar nada: tienes todos los diodos de esta guía en stock local en MechatronicStore. Esta es la lista para experimentar de verdad:

• Kit 255 diodos de 22 tipos (SKU X7-11): $6.490. La compra más inteligente para aprender. Trae rectificadores, Zener, Schottky y más, todos rotulados, así puedes tocar cada tipo que describimos arriba.
• Diodo rectificador 1N4007 de propósito general (SKU GF3-10): $200. El caballo de batalla para rectificación y protección de polaridad inversa.
• Diodo rectificador Schottky 1N5819 (SKU GK6-1): $400. Para tus circuitos de bajo voltaje y fuentes conmutadas donde cada décima de volt cuenta.
• Diodos Zener 1W 3-12V (wc 22580): $200. Para experimentar con regulación y referencias de voltaje.

Para verificar y depurar te conviene un multímetro con modo diodo y una protoboard 830 puntos para montar sin soldar. Con eso armas el banco de pruebas completo por menos de lo que cuesta un café a la semana.
