Antes de los microcontroladores, un puñado de transistores bastaba para hacer ruido con intencion. Este proyecto rescata esa escuela: un generador de tono diminuto que produce un pitido continuo cercano a 1.4 kHz usando solo un par de transistores y cuatro componentes mas. Es barato, cabe en media protoboard y funciona apenas le das corriente.

Al terminar este tutorial vas a tener un oscilador propio armado y, mas importante, vas a entender por que oscila. Esa comprension te sirve para convertirlo despues en un buzzer, un inyector de senal para probar amplificadores, o un oscilador de practica de codigo Morse. Es el clasico circuito de iniciacion que enseña electronica analogica de verdad, sin librerias ni codigo de por medio.

El esquematico

El corazon del circuito es un par complementario: un transistor NPN (S8050) trabajando junto a un PNP (S8550). Entre ambos arman un oscilador de relajacion, el tipo de oscilador mas simple que existe. Asi se conecta todo:

Esquematico del generador de tono mini con transistores S8050 y S8550

Fijate en tres detalles del diagrama. La alimentacion es de apenas 3V (dos pilas AA en serie). El parlante va en el colector del PNP, asi que la corriente que conmuta el par es la misma que mueve el cono. Y el LED esta puesto al reves a proposito: cumple un rol dentro del lazo, pero al estar en inverso casi no se ilumina, no esperes que brille como un indicador normal.

Lista de materiales

Todo lo que necesitas es de mano y economico:

  • T1: transistor NPN S8050
  • T2: transistor PNP S8550
  • LED1: LED rojo de 3 mm
  • R1: resistencia de 100 kohm 1/4 W
  • C1: capacitor ceramico de 10 nF
  • LS1: parlante magnetico de 8 ohm 0.5 W
  • S1: interruptor SPST de encendido y apagado
  • BAT: 3V, es decir dos pilas AA o AAA de 1.5V en serie

Como funciona por dentro

Aca esta la parte que el tutorial original menciona al pasar y que vale la pena masticar bien, porque es donde aprendes de verdad.

Se trata de un oscilador de relajacion. La idea es un ciclo de carga y descarga que se repite solo. El capacitor C1 se carga lentamente a traves de la resistencia R1. Cuando la tension acumulada en C1 alcanza el umbral de conduccion de T1, el NPN se enciende. Al hacerlo, la corriente que circula por su colector empuja a T2, el PNP, a conducir tambien. En ese instante el par se comporta como un interruptor cerrado que descarga de golpe a C1 a traves de R1, y el ciclo vuelve a empezar.

Esa conmutacion brusca, repetida cientos de veces por segundo, es lo que el parlante traduce en un tono audible. La frecuencia depende directamente de R1 y C1: subir cualquiera de los dos baja el tono, bajarlos lo sube. Con los valores de esta lista te queda un pitido cercano a 1.4 kHz, aunque el tuyo puede variar un poco segun la tolerancia real de tus componentes.

Un par de claves tecnicas que ayudan a no frustrarte:

  • El par NPN mas PNP forma una estructura de realimentacion positiva (parecida a un tiristor improvisado). Esa realimentacion es la que dispara la conmutacion limpia: o esta apagado, o esta encendido, sin estados intermedios largos.
  • El LED en inverso no es decorativo: aporta una caida de tension dentro del lazo. Por eso lo ves apagado o muy tenue. Si lo conectas al derecho, cambias el comportamiento del circuito, no es lo mismo.

Armalo y pruebalo

Este circuito brilla en protoboard porque tiene pocos nodos. Monta primero los dos transistores respetando su pinout (revisa el datasheet del S8050 y del S8550: el orden de los pines E, B, C no siempre es el que uno asume). Despues agrega R1, C1, el LED y por ultimo el parlante y la alimentacion con su interruptor.

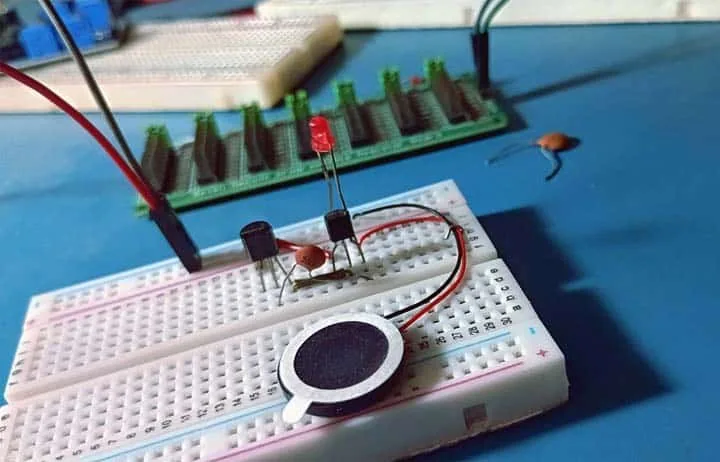

Montaje del oscilador en protoboard con los dos transistores y el parlante

Apenas cierres el interruptor deberias escuchar el tono. Si quieres confirmar la frecuencia, mide la salida con un multimetro que tenga funcion de frecuencia (Hz) o con un osciloscopio. En la prueba de referencia el instrumento marco 1.377 kHz, bien dentro de lo esperado:

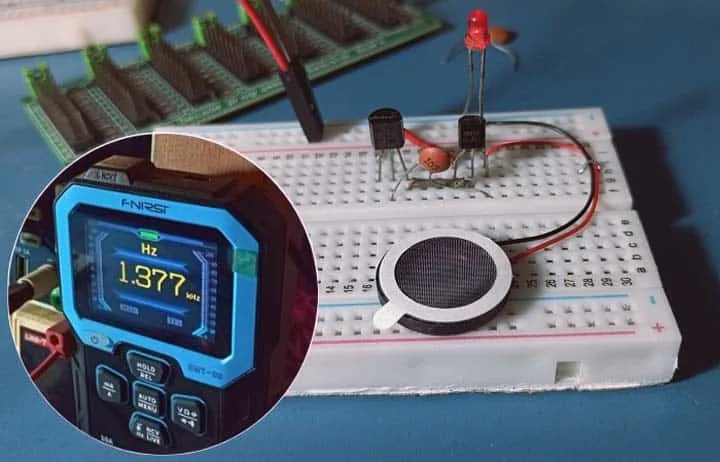

Prueba en protoboard con multimetro mostrando 1.377 kHz de frecuencia

Si no suena nada, los sospechosos habituales son: transistores con los pines invertidos, el parlante mal conectado, o C1 en el lugar equivocado. Saca foto a tu montaje y comparalo nodo por nodo con el esquematico antes de dudar de los componentes.

Variantes y mejoras

Este oscilador es un punto de partida, no un destino. Algunas ideas concretas para extenderlo:

  • Tono ajustable: reemplaza R1 fija por un potenciometro de 100 kohm en serie con una resistencia pequeña (por ejemplo 1 kohm de tope). Asi pasas de un tono fijo a un control manual de frecuencia, util para sirenas o efectos.
  • Inyector de senal para banco: con un capacitor de acoplo en la salida puedes inyectar este tono en distintas etapas de un amplificador y rastrear donde se corta la senal. Es una herramienta de diagnostico clasica que cuesta centavos.
  • Oscilador de practica de Morse: cambia el interruptor S1 por un pulsador (o un telegrafo casero) y tendras un generador de tono que suena solo mientras presionas. Ideal para entrenar el codigo Morse.
  • Buzzer de bajo consumo: dejando el circuito tal cual, ya sirve como avisador acustico simple para otros proyectos que necesiten un beep sin depender de un modulo buzzer dedicado.

Personalizacion para Chile

En Chile consigues todos los componentes en MechatronicStore, y como son piezas economicas de uso comun, varios vienen en pack (te sobran para tus proximos proyectos):

  • Transistores S8050 y S8550 (SKU C-536): $8.290 CLP. El pack TO-92 de 18 valores incluye explicitamente el S8050 y el S8550, justo el par que pide este circuito.
  • Parlante 8 ohm 0.5W (SKU G-234): $2.590 CLP. Es el calce exacto del LS1 del esquematico.
  • Capacitor ceramico 10 nF (SKU C-512): $3.800 CLP el pack surtido de ceramicos.
  • Resistencia 100 kohm 1/4 W (SKU C-509): $5.990 CLP el pack de 600 resistencias con 30 valores.
  • LED rojo 3 mm (SKU C-520): $9.600 CLP el pack de 300 leds de colores 3 mm y 5 mm.
  • Porta pilas 2x AA (SKU L-230): $1.690 CLP, te entrega los 3V que necesita el circuito.

Si ya tienes protoboard y pilas en casa, el costo real de las piezas activas es minimo. Y si el tutorial original menciona un interruptor SPST generico, cualquier interruptor on/off de tu cajon cumple la misma funcion.
