Imagina una pelota plástica que flota en una piscina, una pileta o incluso un balde, y que adentro lleva un LED rojo parpadeando solo. No usa Arduino, no necesita programación y se alimenta con una sola pila de 9V que dura muchísimo. Este proyecto es uno de esos clásicos de electrónica analógica que se arman en una tarde y enseñan algo real: cómo dos transistores comunes pueden generar un parpadeo sin ningún microcontrolador.
En este tutorial vas a aprender a montar un multivibrador astable, el circuito oscilador que está detrás de casi todos los parpadeos analógicos, y después lo vas a meter dentro de una carcasa flotante y hermética. Al terminar vas a tener una boya luminosa funcionando y, más importante, vas a entender por qué cada componente vale lo que vale.
Cómo funciona el circuito
El corazón de este proyecto es un oscilador no lineal armado alrededor de dos transistores bipolares BC547. La configuracion se llama multivibrador astable: los dos transistores se turnan para conducir, nunca quedan ambos prendidos ni ambos apagados al mismo tiempo, y esa alternancia es lo que genera el parpadeo.
La frecuencia del parpadeo la define el condensador electrolítico de 10uF junto con las resistencias de base. Mientras el capacitor se carga y descarga a través de esas resistencias, va alternando cuál transistor conduce. Si quieres un parpadeo más lento, subes la capacitancia o el valor de las resistencias de base; si lo quieres más rápido, los bajas. Es un solo capacitor el que marca el ritmo, así que es el primer componente que conviene cambiar para experimentar.
La resistencia de 2.2KΩ cumple un rol distinto: limita la corriente que pasa por el LED. Sin ella, el LED recibiría demasiada corriente y se dañaría. Las resistencias de 22KΩ y 10KΩ controlan la conmutación de las bases de los transistores y, junto con el capacitor, terminan de definir los tiempos del ciclo.
Lista de materiales
La gracia de este circuito es que todo lo que necesitas es barato y fácil de conseguir:
- Pila de 9V x1
- Interruptor deslizante ON/OFF x1
- Resistencia de 22KΩ 1/4W x1
- Resistencia de 2.2KΩ 1/4W x1
- Resistencia de 10KΩ 1/4W x1
- Condensador electrolítico de 10uF 25V x1
- Transistor BC547 x2
- LED de 5mm o 10mm x1
Para la carcasa flotante vas a necesitar además una pelota plástica hueca y sellador de acuario. Más abajo te cuento el detalle.

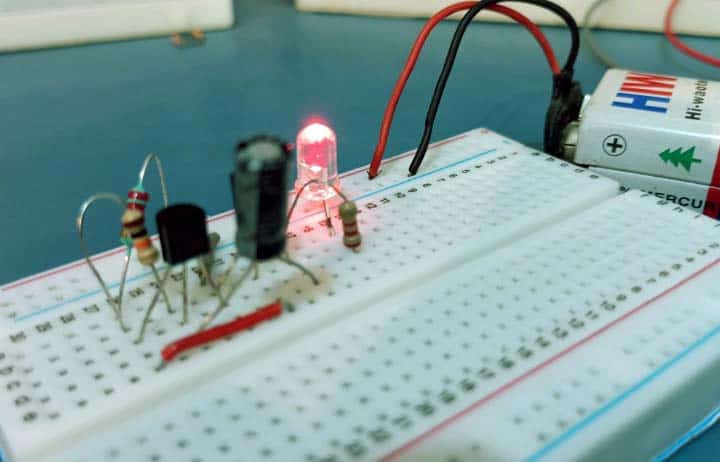

Paso 1: arma y prueba el circuito en protoboard
Antes de sellar nada dentro de una pelota, lo correcto es validar el circuito en una protoboard. Así te aseguras de que el parpadeo funciona y de que no cometiste un error de cableado que después sea imposible de corregir.
Monta los dos BC547 respetando su pinout (mirando la cara plana del encapsulado TO92, los pines son colector, base y emisor). Conecta el capacitor de 10uF respetando la polaridad: la pata larga es el positivo y la pata marcada con la franja es el negativo. Alimenta todo con la pila de 9V a través del interruptor ON/OFF. Para esta prueba el tutorial original usa un LED rojo ultrabrillante de 5mm, que se ve perfecto incluso de día.
Si al energizar el LED no parpadea, antes de desarmar todo revisa estos puntos típicos:
- El LED queda apagado: probablemente está al revés. El LED tiene polaridad, la pata larga (ánodo) va hacia el positivo. Da vuelta el LED y prueba de nuevo.
- El LED queda encendido fijo, sin parpadear: revisa la polaridad del capacitor de 10uF. Si está invertido, el oscilador no arranca. Un capacitor electrolítico conectado al revés además se puede dañar.
- No prende nada: verifica el interruptor y que la pila tenga carga. Mide los 9V con un multímetro entre los rieles de alimentación de la protoboard.
Paso 2: convierte el circuito en un flotador hermético
Armar la boya flotante es más simple de lo que parece. Necesitas una pelota plástica hueca que se abra en dos mitades. Una opción muy usada son las pelotas plásticas de envases de helado o de juguetes tipo cápsula, livianas y con tapa.
Mete toda la electrónica adentro de la pelota, incluida la pila. Antes de cerrar, fija el interruptor deslizante en la parte de arriba de la pelota para poder prenderla y apagarla sin abrirla. Cierra la pelota y pasa una línea de sellador de acuario por todo el borde para que quede hermética. El sellador de acuario es ideal porque resiste el agua y no es tóxico una vez curado. Deja secar el sellador el tiempo que indique el envase antes de meterla al agua.
Paso 3: comprueba que flote
Para que algo flote, su densidad promedio tiene que ser menor que la del agua. Si la pelota con toda la electrónica adentro pesa menos que el agua que desplaza, flota; si pesa más, se hunde. Esto es el principio de flotación, y es la misma idea que explica por qué un barco de acero flota a pesar de ser de metal: lo que importa es la densidad promedio del conjunto, no del material.
En la práctica, una pelota plástica hueca con una pila de 9V y un puñado de componentes casi siempre flota sin problema, porque el aire que queda atrapado adentro baja muchísimo la densidad total. Si por algún motivo se hundiera, puedes usar una pelota un poco más grande o reducir el peso interno (por ejemplo, fijando los componentes a la tapa en vez de dejarlos sueltos). Lo que buscamos es una densidad promedio menor a la del agua: ahí el empuje gana y la boya queda flotando.
Variantes y mejoras
Una vez que tengas la versión básica andando, hay varias formas de subirle el nivel a este proyecto:
- Parpadeo de dos colores: en vez de un solo LED, puedes usar dos LED de colores distintos conectados a cada rama del multivibrador. Como los transistores conducen en forma alternada, un color se prende mientras el otro se apaga, logrando un efecto de luz que va y viene.
- Cambia la velocidad del parpadeo: reemplaza el capacitor de 10uF por uno de 22uF o 47uF para un parpadeo más lento y relajado, o por uno de 4.7uF para uno más nervioso. Es el ajuste más entretenido para experimentar y entender el oscilador.
- Versión recargable: en lugar de la pila de 9V puedes alimentar el circuito con una batería recargable y un pequeño módulo de carga, para no tener que abrir la pelota cada vez que se agota la energía. Ojo con mantener el peso bajo para que siga flotando.
- Boya de seguridad o decorativa: con varias boyas iguales puedes marcar el borde de una piscina de noche, señalizar un punto en el agua o simplemente decorar una pileta. Como el consumo es bajísimo, una sola pila dura muchas horas.
Personalización para Chile
Todo este proyecto lo puedes armar con componentes en stock en MechatronicStore:
- Transistor NPN BC547: $200 cada uno, necesitas 2.
- Resistencias 1/4W variedad de valores: $100 por unidad, elige los valores 22KΩ, 10KΩ y 2.2KΩ.
- Capacitor condensador electrolítico por unidad: $100, pide el de 10uF 25V.
- Pila batería 9V DURACELL: $4.990, la fuente de energía del circuito.
- Porta pila para Batería 9V con Interruptor ON/OFF: $3.220, resuelve de una el portapilas y el interruptor que el circuito necesita.
- Breadboard / Protoboard 830 puntos MB102: $3.790, para armar y probar el circuito antes de sellarlo.
El LED de 5mm rojo y la pelota plástica con sellador de acuario los consigues en cualquier ferretería o tienda de manualidades. Si quieres un toque distinto, un LED de alto brillo se ve espectacular incluso a plena luz del día.
