Conector de Empalme Rápido con Palanca 2, 3 y 5 Pines (Tipo PCT / 221)
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción
Los Conectores de Empalme Rápido con Palanca (2, 3 y 5 Pines) son una solución profesional y segura para realizar conexiones eléctricas y de control sin necesidad de herramientas, cinta aislante ni soldadura. Inspirados en el estándar tipo Wago (series 221 / PCT), permiten conectar y derivar líneas eléctricas en segundos, garantizando un contacto firme y libre de falsos contactos.

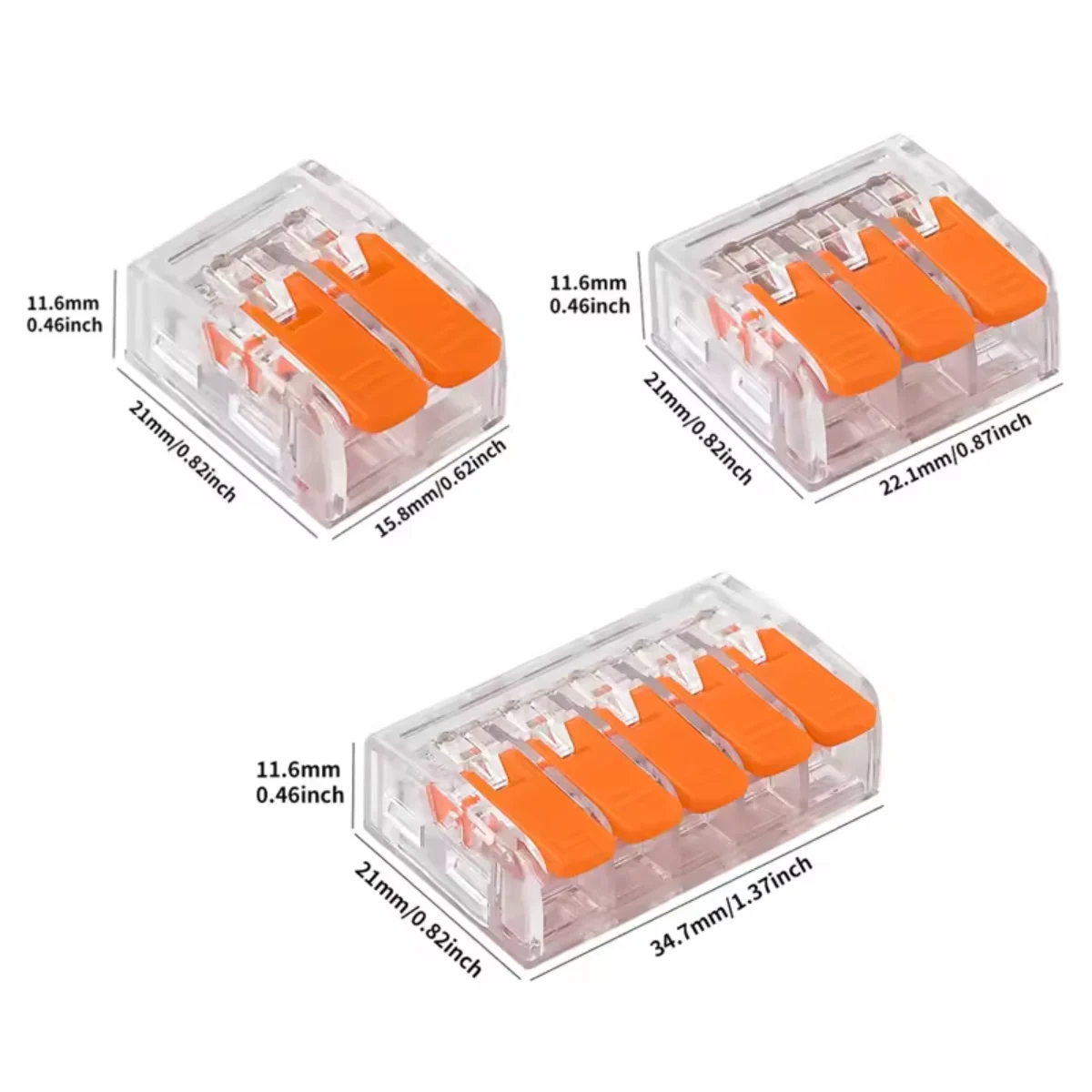

Disponibles en variantes de 2, 3 y 5 vías, cada conector incorpora un mecanismo de resorte accionado por palancas independientes que sujeta firmemente conductores rígidos, semirrígidos o flexibles multifilares desde 0.08 mm² hasta 4.0 mm² (AWG 28 a 12). Soportan hasta 32A y 250V / 400V, haciéndolos ideales para cajas de derivación domiciliarias, tableros de automatización, iluminación LED, proyectos de robótica y prototipado. Cuentan con un cuerpo de policarbonato transparente para inspección visual y un puerto de prueba posterior para multímetro.
Especificaciones Técnicas
| Parámetro | Valor |
|---|---|
| Tipo de Producto | Conector de Empalme Rápido por Palanca Reutilizable |

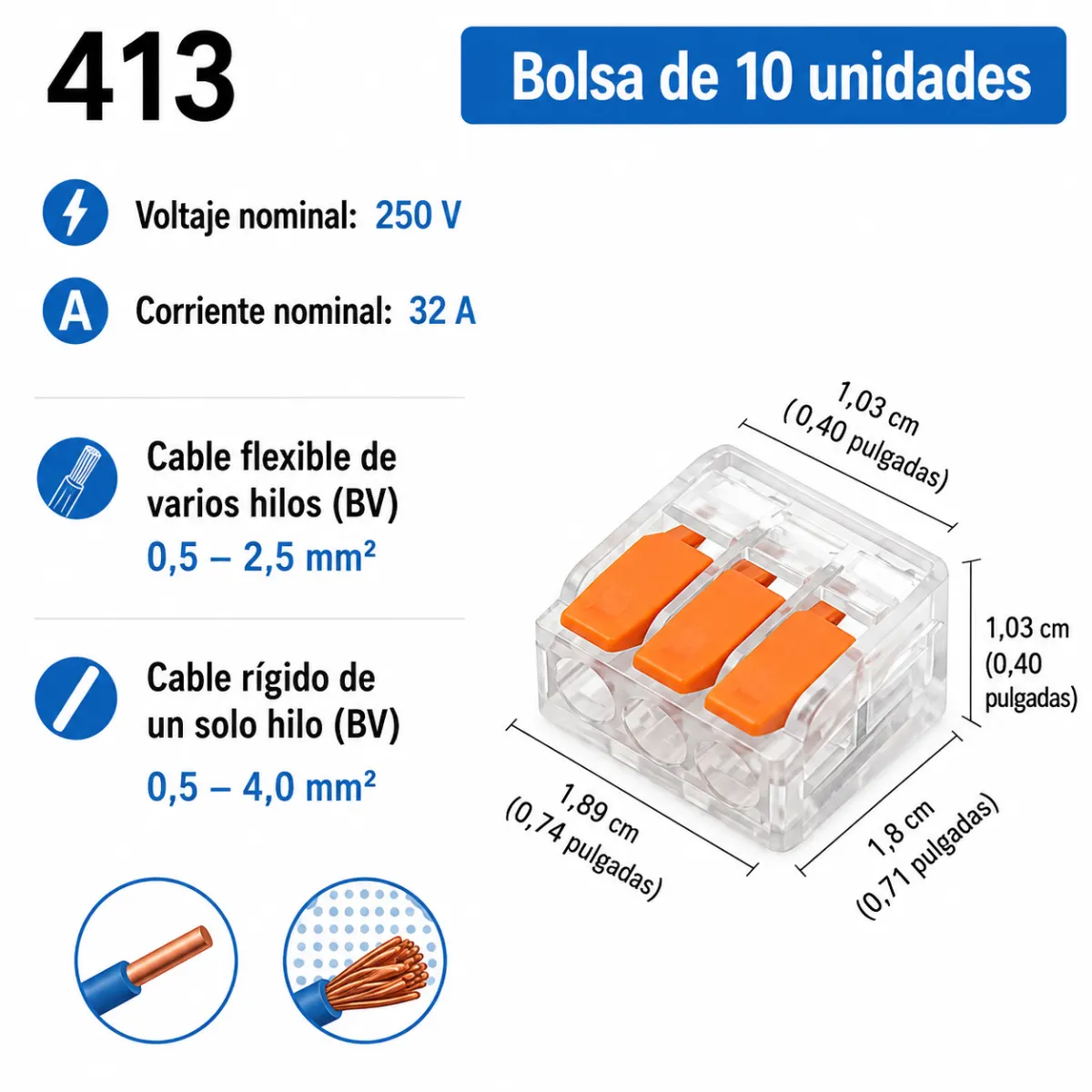

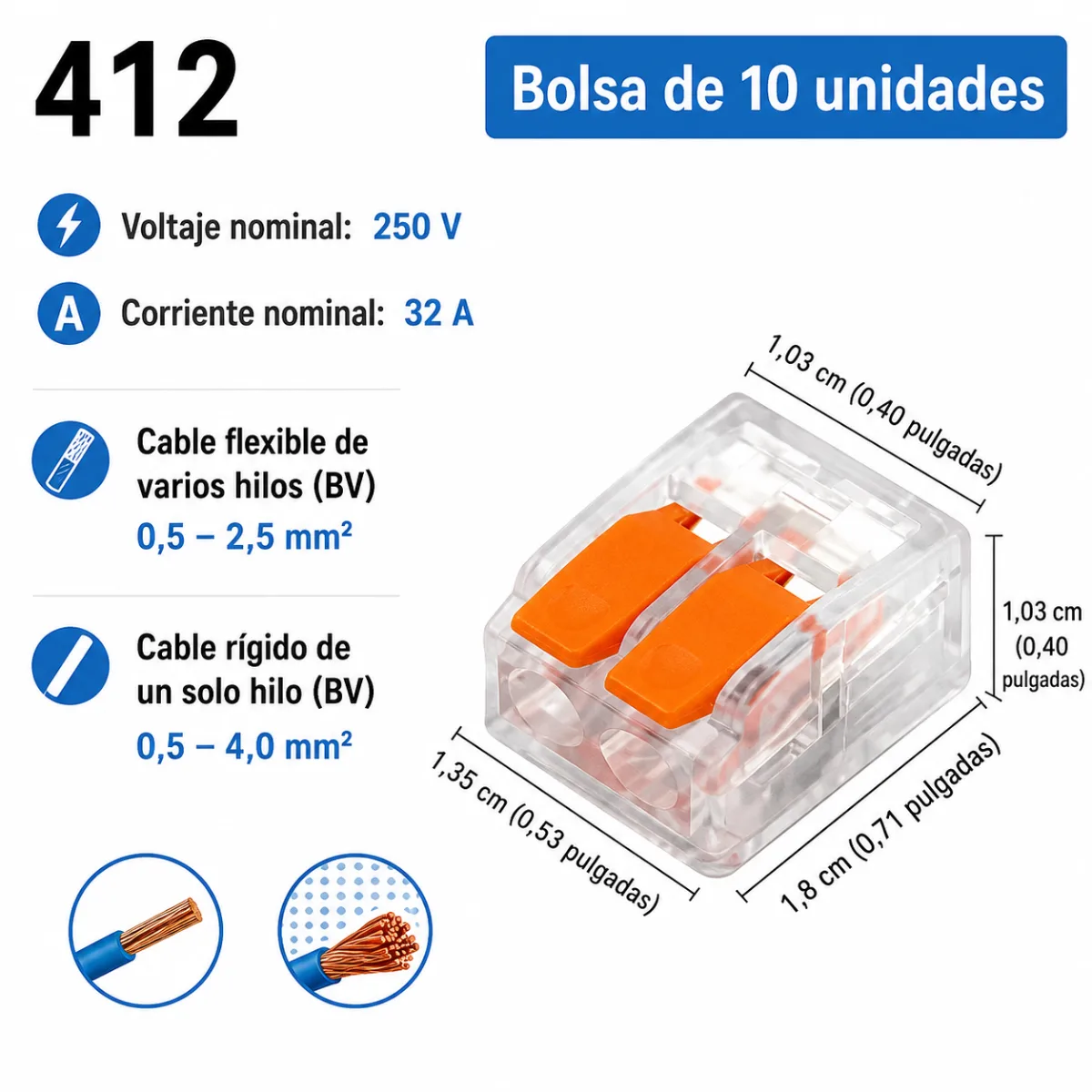

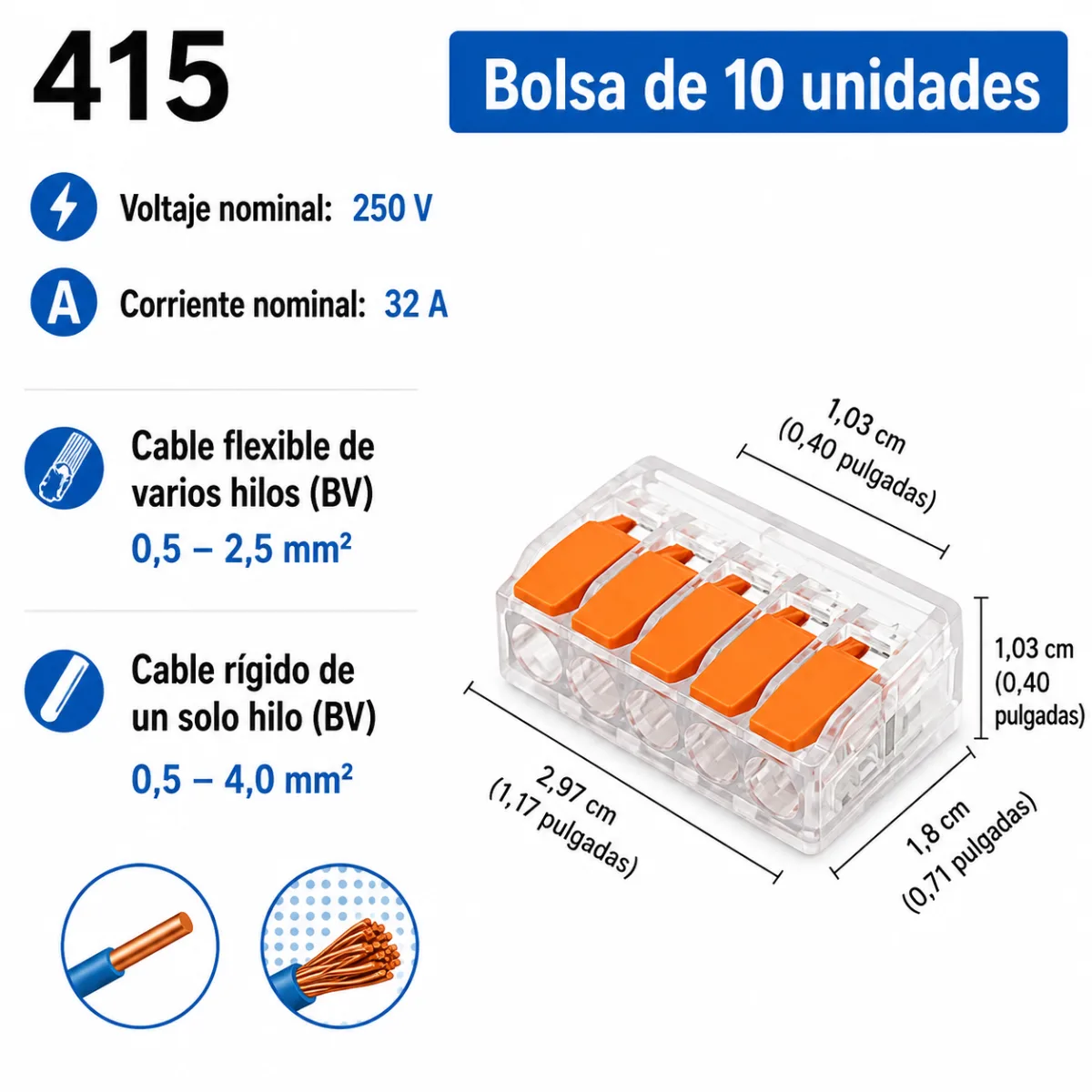

| Variantes Disponibles | 2 Pines (PCT-212) | 3 Pines (PCT-213) | 5 Pines (PCT-215) |
| Método de Conexión | Bornes de resorte mediante palanca de accionamiento manual |
| Calibre de Cable Compatible | 0.08 – 4.0 mm² (AWG 28 – 12) |
| Tipos de Conductor Admitidos | Rígido (monofilamento) y Flexible (multifilar / alambre fino) |
| Voltaje Nominal | 250 V / 400 V AC |
| Corriente Nominal | 32 A |
| Voltaje de Impulso Soportado | 4 kV |
| Longitud de Pelado de Cable | 9 a 10 mm (guía de referencia en cuerpo) |
| Material del Cuerpo | Policarbonato autoextinguible (aislante y transparente) |
| Material de Contacto Interno | Cobre electrolítico estañado con resorte de acero inoxidable |
| Temperatura de Operación | -40 °C a +105 °C |
| Punto de Prueba para Tester | Sí (orificio en parte trasera/superior para puntas de prueba) |
Ventajas y Características Principales
| Característica | Detalle |
|---|---|
| Conexión Sin Herramientas | Basta levantar la palanca a 90°, insertar el cable pelado y bajar la palanca para fijar firmemente el conductor. |
| 100% Reutilizable | Permite abrir y cerrar el contacto tantas veces como sea necesario para modificar o reparar circuitos sin dañar el conductor. |
| Cuerpo Transparente | Permite verificar a simple vista que el cable esté insertado hasta el fondo y correctamente pelado. |
| Mezcla de Calibres | Permite unir diferentes calibres y tipos de cable (por ejemplo, rígido con flexible) en un mismo bloque de forma segura. |
| Puerto de Medición Integrado | Permite medir continuidad o voltaje con el multímetro sin desmontar la conexión ni exponer el cable. |
Preguntas Frecuentes
¿Qué variante debo elegir (2, 3 o 5 pines)?
La variante de 2 pines se utiliza para empalmes directos de extensión (unir un cable con otro). Las variantes de 3 y 5 pines se emplean para derivaciones y distribución de energía hacia múltiples puntos (por ejemplo, derivar fase o neutro desde la línea principal hacia varias luminarias o circuitos secundarios).
¿Son compatibles con la red eléctrica domiciliaria de 220V en Chile?
Sí. Tienen una capacidad nominal de hasta 250V / 400V y soportan hasta 32A, superando con holgura los requerimientos habituales de circuitos de iluminación (10A) y enchufes/fuerza (16A).
¿Se requiere estañar los cables multifilares antes de colocarlos?
No es necesario. La abrazadera de resorte interna distribuye la presión de manera uniforme sobre todos los hilos del conductor, evitando que se deshilachen y logrando un contacto eléctrico óptimo sin terminales de punta ni soldadura previa.
¿Puedo comprar el kit completo surtido en lugar de unidades sueltas?
Sí, si necesitas una variedad surtida con caja organizadora incluida para tu taller o proyectos frecuentes, puedes encontrar la versión en Kit de 75 unidades en nuestra categoría de Conexionado con un ahorro significativo por unidad.
