Movimiento

Todo sensor de movimiento del catálogo en una grilla: el sensor PIR clásico para Arduino y ESP32, el mini PIR, el PIR de 12 a 24V que prende tiras LED solo, el radar de microondas, el sensor de presencia mmWave y el detector de 220V. Lo que ordena la compra es qué quieres detectar y con qué lo vas a leer.

• Persona que se mueve, con microcontrolador: sensor PIR HC-SR501.
• Persona quieta, sentada o durmiendo: presencia mmWave para XIAO.
• Luz que se prende sola, sin programar: detector de 220V o PIR de 12 a 24V.
• Golpe, inclinación o vibración: piezo de 27mm, KY-031 y SW-520D.

Producto	Tecnología	Qué detecta	Alcance	Alimentación	Salida	Para qué proyecto
Sensor detector de movimiento PIR HC-SR501	PIR	Calor en movimiento	3 a 7 m, ajustable	4.5 a 20V	Digital 3.3V	Arduino, ESP32, alarmas y luz automática con relé
Mini PIR HC-SR505	PIR	Calor en movimiento	Hasta 3 m	4.5 a 20V	Digital 3.3V	Cajas chicas y proyectos a pilas
Sensor de Movimiento PIR 12-24V	PIR	Calor en movimiento	Hasta 8 m, 60 grados	12V o 24V	Conmuta la carga, hasta 8A	Tiras LED y lámparas de 12 a 24V sin programar
Sensor Detector De Movimiento 220V AC 50Hz	Radar microondas	Cualquier movimiento, a través de vidrio, madera y plástico	4 a 8 m, ajustable	220V AC 50Hz	Conmuta la carga, relé interno	Ampolletas y focos de 220V sin programar

Sensor PIR: HC-SR501, mini HC-SR505 y PIR de 12 a 24V

Un sensor PIR (infrarrojo pasivo) no emite nada: su lente Fresnel concentra el calor que cruza frente a él y el módulo dispara la salida cuando ese patrón cambia. Por eso detecta a una persona o a un animal que se mueve, no detecta a quien se queda quieto y no ve a través de vidrio. Es la tecnología que menos consume y la que menos falsas alarmas da cuando mira directo a la zona que vigila. En el catálogo hay tres sensores PIR y se eligen por tres cosas: si la salida va a un microcontrolador o directo a una luz, cuánto alcance necesitas y si quieres ajustar algo.

Sensor detector de movimiento PIR HC-SR501: el sensor PIR estándar de los proyectos con Arduino, ESP32 y Raspberry Pi. Se alimenta con 4.5 a 20V, la salida sube a 3.3V al detectar y trae dos potenciómetros: uno para la distancia, de 3 a 7 metros, y otro para cuánto tiempo se mantiene activa la salida, hasta unos 18 segundos. Consume menos de 50 µA en reposo y mide 32 x 23 mm. La ficha trae hoja de datos y pinout, y el Tutorial 5: Detectando Movimiento lo conecta paso a paso a una ESP32 C3.

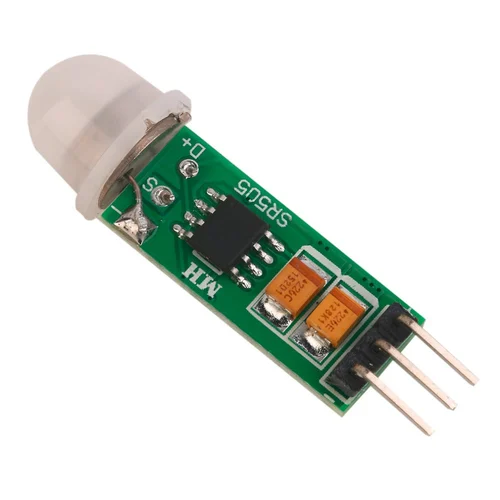

Mini PIR HC-SR505: el mismo principio en una placa de 10 x 23 mm con lente de 10 mm. Llega hasta 3 metros, entrega 3.3V, consume menos de 60 µA y su retardo viene fijo en unos 8 segundos, que se reinicia mientras siga habiendo movimiento. No tiene potenciómetros: lo eliges cuando el espacio manda más que el ajuste, en un juguete, una cajita a pilas o un prototipo que va escondido.

Sensor de Movimiento PIR 12-24V: no es un módulo para leer con un pin, es un interruptor. Va entre la fuente y la tira LED o la lámpara de 12V o 24V, conmuta hasta 8A, detecta hasta 8 metros en un ángulo de 60 grados y mantiene la luz encendida entre 1 y 10 minutos, ajustable. Viene con conectores.

Sensor PIR	Alimentación	Alcance	Salida	Ajustes
Sensor detector de movimiento PIR HC-SR501	4.5 a 20V	3 a 7 m, ajustable	Digital 3.3V	Distancia y tiempo
Mini PIR HC-SR505	4.5 a 20V	Hasta 3 m	Digital 3.3V	Ninguno, retardo fijo de unos 8 s
Sensor de Movimiento PIR 12-24V	12V o 24V	Hasta 8 m, 60 grados	Conmuta la carga, hasta 8A	Tiempo de 1 a 10 min

PIR, radar de microondas o mmWave: qué detecta cada tecnología

Los tres se venden como sensor de movimiento y no detectan lo mismo. Elegir mal acá es la causa típica de las luces que se apagan con la persona adentro o de la alarma que salta sola.

Radar de microondas emite una señal y mide el cambio de frecuencia del eco (efecto Doppler). Detecta cualquier cosa que se mueva, tenga o no temperatura, y pasa por materiales no metálicos. El Detector de movimiento sensor de radar de microondas RCWL-0516 acepta 4 a 28V, consume unos 2.8 mA, cubre 5 a 9 metros en 360 grados y su salida de 3.3V entrega hasta 100 mA. Esa cobertura es la ventaja y el problema del radar: como también detecta por detrás de la placa, detrás de una puerta o de un tabique delgado sigue detectando.

mmWave de 24GHz es radar de onda milimétrica con procesamiento: distingue entre movimiento y presencia estática porque capta el desplazamiento mínimo de la respiración. Es el único de la categoría que mantiene la señal con una persona sentada sin moverse. En catálogo está como Sensor de Presencia Estática Humana 24Ghz mmWave para XIAO, con alcance de hasta 5 metros para movimiento y 3 metros para presencia estática, y comunicación serial UART.

Tecnología	Detecta	Persona quieta	A través de paredes	Producto
PIR	Calor en movimiento	No	No	HC-SR501, Mini PIR HC-SR505, PIR 12-24V
Radar microondas	Cualquier movimiento	No	Sí, no metálicas	RCWL-0516, Sensor Detector De Movimiento 220V AC 50Hz
mmWave 24GHz	Movimiento y presencia estática	Sí	Se atenúa mucho	Sensor de Presencia Estática Humana 24Ghz mmWave para XIAO

Cuál elegir según tu proyecto

• Alarma o luz automática con Arduino, ESP32 o Raspberry Pi: Sensor detector de movimiento PIR HC-SR501. Ajustas distancia y tiempo con los dos potenciómetros y lees un pin digital. Si necesitas prender algo de 220V desde ahí, agrégale un módulo relé.
• Proyecto a pilas o que tiene que caber en una caja chica: Mini PIR HC-SR505. Menos de 60 µA en reposo y 10 x 23 mm; aceptas 3 metros de alcance y un retardo fijo.
• Tira LED de 12V o 24V que se prenda al pasar, sin programar: Sensor de Movimiento PIR 12-24V, hasta 8A y de 1 a 10 minutos encendida.
• Ampolleta o foco de 220V que se prenda solo: Sensor Detector De Movimiento 220V AC 50Hz. Conecta fase y neutro a la entrada y la lámpara a la salida; el relé interno hace el resto.
• Detectar sin línea de vista o escondido detrás de una tapa plástica: Detector de movimiento sensor de radar de microondas RCWL-0516 para leer con un pin, o el detector de 220V para conmutar la carga directo. Los dos son radar y atraviesan vidrio, madera y plástico.
• Domótica que no apague la luz mientras alguien lee en el sillón: Sensor de Presencia Estática Humana 24Ghz mmWave para XIAO montado sobre una placa Seeed Studio XIAO, que compras aparte.
• Saber si un robot chocó o si una caja se volcó: Sensor de Impacto Golpe KY-031 para el golpe, Sensor Inclinación Doble Canal SW-520D para la inclinación.
• Tope de carrera de una CNC, impresora 3D o brazo robótico: Interruptor Switch Final de carrera limite de carrera Tipo Palanca, 15A y terminales de tornillo.
• Detectar una pieza plástica, de vidrio o el nivel de un líquido en una línea industrial: Sensor Proximidad Capacitivo PNP LJC18A3, salida PNP a 24V para PLC.

Sensor de presencia: cuando la persona no se mueve

Un sensor de presencia y un sensor de movimiento se piden con la misma palabra y no son lo mismo. El PIR y el radar de microondas ven movimiento; cuando la persona se sienta, para ellos la pieza quedó vacía y el temporizador vence. Si lo que necesitas es que la luz, la calefacción o la alarma sepan que alguien sigue ahí, el sensor tiene que ser mmWave.

El Sensor de Presencia Estática Humana 24Ghz mmWave para XIAO trabaja a 24.125 GHz, cubre unos 30 grados a cada lado en horizontal y vertical, se alimenta con 3.3V o 5V y consume hasta 70 mA. No entrega un pin alto o bajo: manda por UART si hay presencia o ausencia y a qué distancia, filtra el movimiento de objetos que no son personas, y el rango se configura por comandos seriales. Está pensado para montarse sobre una placa Seeed Studio XIAO de cualquier versión, que va aparte.

Si la aplicación tolera que la salida caiga cuando la persona se queda quieta, un PIR cumple con menos costo y sin programar nada. Entre medio está el Sensor Detector De Movimiento 220V AC 50Hz: es radar, así que detecta movimientos sutiles a través de vidrio o madera, pero sigue siendo un detector de movimiento, no de presencia estática.

Prender luces sin programar: sensor de movimiento de 220V y de 12 a 24V

Si lo que quieres es que una luz se encienda cuando alguien pasa y se apague sola, no necesitas un módulo con salida lógica ni un Arduino. Necesitas un sensor que conmute la carga directamente. En esta categoría hay dos, y conviene decirlo claro: la mayoría de la grilla son módulos para proyectos, no focos con sensor integrado.

Sensor Detector De Movimiento 220V AC 50Hz para la red domiciliaria. Es un radar de microondas, no un PIR, y eso importa: detecta a través de vidrio, madera y plástico, con penetración declarada en paredes de hasta 15 cm, así que se puede esconder detrás de una tapa o de un cielo falso. Distancia ajustable de 4 a 8 metros, tiempo de 10 a 70 segundos, consumo en espera bajo 0.5 W y control de luz para que trabaje solo con poca luz ambiente. Tiene dos cables de entrada para fase y neutro y dos de salida para la lámpara.

Sensor de Movimiento PIR 12-24V para tiras LED y lámparas de baja tensión. Acepta 12V o 24V de entrada, conmuta cargas de hasta 8A, detecta hasta 8 metros en un ángulo de 60 grados y el tiempo de encendido se regula entre 1 y 10 minutos. Va entre la fuente y la tira: no entrega una señal lógica, interrumpe la alimentación.

Para elegir entre los dos: si la carga es de 220V, el detector de 220V AC; si es una tira LED o un foco de 12V o 24V, el PIR de 12 a 24V. Si además quieres controlar esa misma tira con el dedo, el Interruptor Táctil FTS-06 Voltaje DC 12V-24V Negro/Blanco prende, apaga y regula brillo con un toque, también en 12 a 24V. Y si tu instalación necesita un PIR de pared con placa de embutir o un foco con sensor incorporado, eso no está en este catálogo; lo que sí puedes armar es un HC-SR501 más un módulo relé, que es la ruta de los proyectos. Cómo se arma esa luz automática está explicado en el post Qué es un sensor de movimiento PIR y cómo funciona.

Piezoeléctricos, golpe, inclinación y contacto: el resto de la grilla

El resto de la categoría no mira a la persona, sino al objeto en que va montado. Se confunden entre sí y miden cosas distintas.

Sensor Piezoeléctrico 27mm con Cable: un disco de latón de 27 mm con elemento cerámico de 20 mm y dos cables de unos 50 mm ya soldados. El efecto piezoeléctrico funciona en los dos sentidos: con una señal de 1 a 12V suena (frecuencia resonante de 4.6 kHz, sirve de timbre o alarma), y al revés, una vibración o un golpe sobre el disco genera un voltaje que lees en una entrada analógica. Pegado a una mesa, una puerta o una caja funciona como micrófono de contacto y registra golpes y vibración con intensidad.

Sensor de Impacto Golpe KY-031: cuando no quieres leer una señal analógica sino un sí o no. Adentro hay un resorte que cierra el contacto con la sacudida; trae resistencia pull up de 10 kΩ y entrega salida digital con 3.3 a 5V de alimentación.

Sensor Inclinación Doble Canal SW-520D: dos interruptores de bola independientes sobre un comparador LM393, con un potenciómetro de 10 kΩ por canal para fijar el umbral y LED de estado en cada salida. Es binario: dice si el objeto pasó el ángulo, no cuántos grados. Para medir ángulos o aceleración en tres ejes el componente correcto es un acelerómetro como el MPU6050, en acelerómetro y giroscopio.

Interruptor Switch Final de carrera limite de carrera Tipo Palanca: microinterruptor de límite Z-15GW2-B con terminales de tornillo, 15A y vida mecánica declarada de 20 millones de operaciones. Detecta que algo llegó al final del recorrido, no que alguien entró a la pieza.

Sensor Proximidad Capacitivo PNP LJC18A3: sensor industrial M18 con IP67 que detecta a 10 mm objetos metálicos y no metálicos, incluidos líquidos a través de la pared de un envase plástico. Se alimenta con 6 a 36V y su salida PNP soporta 300 mA. El resto de los sensores de proximidad del catálogo vive en sensores de distancia.

Medidor de esfuerzo resistivo / Galga extensiometrica mide deformación, no movimiento: es la base de una celda de carga. Y el Sensor eléctrico Muscular EMG Analógico. lee con electrodos sobre la piel la señal eléctrica de un músculo; su salida analógica es proporcional a la intensidad de la contracción, no al desplazamiento de la extremidad.

Si lo que buscas es un sensor de vibración con salida digital y potenciómetro de sensibilidad, como el Sensor de Vibración Piezoeléctrico, está en sonido y vibración, no acá.

El resto del catálogo de esta familia

Producto	Tecnología	Qué detecta	Alcance	Alimentación	Salida	Para qué proyecto
Detector de movimiento sensor de radar de microondas RCWL-0516	Radar microondas	Cualquier movimiento, 360 grados	5 a 9 m	4 a 28V	Digital 3.3V, hasta 100 mA	Detección sin línea de vista con microcontrolador
Sensor de Presencia Estática Humana 24Ghz mmWave para XIAO	mmWave 24GHz	Movimiento y presencia estática	5 m movimiento, 3 m presencia	3.3V o 5V, vía XIAO	UART	Domótica con persona quieta, sobre placa XIAO
Sensor Piezoeléctrico 27mm con Cable	Piezoeléctrico	Vibración y golpe, con intensidad	Contacto	Sin alimentación como sensor	Voltaje analógico	Micrófono de contacto, golpes en una superficie
Sensor de Impacto Golpe KY-031	Resorte y contacto	Sacudida o choque, sí o no	Contacto	3.3 a 5V	Digital	Robot que registra choques, alarma de puerta
Sensor Inclinación Doble Canal SW-520D	Bola y comparador LM393	Inclinación en dos ejes	Contacto	Vía módulo	Dos salidas digitales	Vuelco o cambio de posición
Interruptor Switch Final de carrera limite de carrera Tipo Palanca	Microinterruptor	Fin de recorrido mecánico	Contacto	Hasta 15A de carga	Contacto mecánico	Tope de CNC, impresora 3D y robots
Sensor Proximidad Capacitivo PNP LJC18A3	Capacitivo industrial	Objetos metálicos y no metálicos, líquidos	10 mm	6 a 36V	PNP, hasta 300 mA	Líneas industriales y PLC
Medidor de esfuerzo resistivo / Galga extensiometrica	Galga extensiométrica	Deformación y carga	Contacto	Vía puente	Resistiva	Celdas de carga y medición de peso
Sensor eléctrico Muscular EMG Analógico.	Electrodos EMG	Actividad eléctrica del músculo	Contacto sobre la piel	Vía módulo	Analógica	Control robótico y biofeedback
Interruptor Táctil FTS-06 Voltaje DC 12V-24V Negro/Blanco	Táctil	Toque corto o largo del dedo	Contacto	12 a 24V DC	Conmuta y regula brillo	Prender y atenuar tiras LED con un toque

Preguntas frecuentes

¿Qué sensor PIR compro para Arduino o ESP32?

El Sensor detector de movimiento PIR HC-SR501. Se alimenta con 4.5 a 20V, la salida es de 3.3V y la lee cualquier pin digital, y los dos potenciómetros te dejan ajustar la distancia de 3 a 7 metros y el tiempo que la salida se mantiene activa. Si el proyecto va a pilas o en una caja chica, el Mini PIR HC-SR505: 3 metros, sin ajustes y menos de 60 µA en reposo. El Sensor de Movimiento PIR 12-24V no es para un microcontrolador: conmuta directo una tira LED de 12V o 24V.

¿PIR o radar de microondas para una alarma?

PIR si el sensor mira directo a la zona que vigila y quieres pocas falsas alarmas: solo reacciona al calor que se mueve. Radar, como el Detector de movimiento sensor de radar de microondas RCWL-0516 o el Sensor Detector De Movimiento 220V AC 50Hz, si tienes que detectar tras un vidrio, una puerta o sin línea de vista. La contrapartida del radar es que detecta en 360 grados y a través de tabiques delgados, así que en un pasillo o en una pieza chica puede saltar por movimiento del otro lado de la pared.

¿Por qué se apaga la luz cuando me quedo quieto y cómo lo evito?

Porque un sensor PIR solo ve cambios de calor: si nadie se mueve, para el sensor la pieza está vacía y el temporizador vence. La solución no es subir la sensibilidad, es cambiar de tecnología: el Sensor de Presencia Estática Humana 24Ghz mmWave para XIAO detecta el movimiento mínimo de la respiración y mantiene la presencia con una persona sentada hasta 3 metros. Necesita una placa XIAO que lea sus datos por UART.

¿Puedo conectar el HC-SR501 directo a una ampolleta de 220V?

No. La salida del Sensor detector de movimiento PIR HC-SR501 es de 3.3V y sirve para un pin de Arduino o para la entrada de un módulo relé; nunca para una carga de red. Si lo que quieres es prender una luz de 220V sin electrónica de por medio, la pieza correcta es el Sensor Detector De Movimiento 220V AC 50Hz, que conmuta la carga él mismo. Para tiras LED de 12V o 24V, el Sensor de Movimiento PIR 12-24V, con capacidad de hasta 8A.

¿Qué diferencia hay entre el HC-SR501 y el Mini PIR HC-SR505?

Alcance y ajustes. El HC-SR501 llega de 3 a 7 metros y trae dos potenciómetros, para la distancia y para el tiempo que la salida se mantiene activa. El Mini PIR HC-SR505 llega hasta 3 metros, no tiene potenciómetros y su retardo es de unos 8 segundos que se reinicia con cada movimiento nuevo. Los dos se alimentan con 4.5 a 20V y entregan 3.3V al detectar. Si tienes espacio, el HC-SR501; si el módulo va escondido o a pilas, el mini.

¿Tienen focos o ampolletas con sensor de movimiento incorporado?

No. Lo que hay en esta categoría son módulos para proyectos y dos interruptores con sensor: el Sensor Detector De Movimiento 220V AC 50Hz para la red y el Sensor de Movimiento PIR 12-24V para baja tensión. Con cualquiera de los dos controlas el foco o la tira LED que ya tienes. El foco con sensor integrado es un producto de iluminación, no de electrónica, y no lo vendemos.
