Los Más Vendidos de Entradas
Acá están las entradas que se sueldan a una placa o a un cable: conector USB tipo C hembra y macho, USB C a DIP para protoboard, micro USB, USB tipo B (el puerto del Arduino UNO), USB tipo A, y además jack DC, BNC, banana y C14. Lo que define la compra no es la marca: es qué puerto necesitas, si va soldado a una PCB o a un cable, y si solo pasa alimentación o también datos.
- USB tipo C: hembra SMD para PCB, hembra ya montada en placa, macho para armar un cable, o breakout a DIP para protoboard.
- Micro USB: hembra SMD de 5 pines o adaptador a DIP de 2,54 mm.
- USB tipo B: el puerto del Arduino UNO y Mega, en breakout o para soldar en PCB.
- USB tipo A: hembra y macho para soldar, o volantes para reparar un cable.
| Conector | Puerto | Montaje | Pines y datos | Corriente declarada | Para qué proyecto |
|---|---|---|---|---|---|
| Conector tipo USB C Hembra Para Soldar | USB C hembra | SMD, para soldar en PCB | 16 pines, datos USB 3.1 declarados | 100 W declarados | PCB propia con footprint USB C o reemplazo de puerto |
| Adaptador Conector Tipo USB C a PCB Hembra | USB C hembra | Sobre placa de 16 x 17 mm, se cablea | 16 pines | Sin dato en la ficha | Agregar USB C a una placa sin soldar SMD |
| Adaptador Conector Tipo USB C Macho | USB C macho | Para soldar a un cable | 24 pines, resistencia CC de 56 kΩ incluida | 3 A | Armar o reparar un cable USB C |
| USB C 3.1 DIP | USB C hembra | Breakout a pines DIP para protoboard | VBUS, GND, datos USB 2.0, CC1 y CC2 | Sin dato en la ficha | Prototipar alimentación y canal CC en protoboard |
↓ Todos los Productos de esta Categoría ↓
Encuentra los mejores conectores y adaptadores para tus proyectos de electrónica en nuestra tienda. Desde USB, Jack DC, hasta conectores RJ45 y BNC, ofrecemos una amplia gama de productos de calidad para garantizar conexiones seguras y eficientes. Ya sea para Arduino, fuentes de alimentación o proyectos de comunicación, contamos con todo lo que necesitas para completar tu circuito.
¿Qué tipos de conectores están disponibles en esta categoría?
En nuestra sección de entradas, encontrarás conectores como USB, Jack DC, BNC, DB9, RJ45, entre otros, ideales para diversos proyectos de electrónica, desde Arduino hasta sistemas de comunicación.
¿Puedo usar los conectores USB en proyectos de Arduino?
Sí, ofrecemos conectores USB tipo A, USB tipo B, y USB tipo C que son perfectos para usar con Arduino y otros dispositivos electrónicos en tus proyectos.
¿Qué es un conector Jack DC y para qué se usa?
El Jack DC es un conector utilizado para alimentar dispositivos electrónicos. Se utiliza comúnmente en fuentes de poder y en proyectos que requieren una entrada de corriente continua estable, como proyectos con Arduino o dispositivos de baja potencia.
¿Para qué se utilizan los conectores RJ45?
Los conectores RJ45 son comúnmente utilizados para conexiones Ethernet, ideales para comunicaciones de red en proyectos de domótica, sistemas de control, o robótica.
¿Cómo seleccionar el conector adecuado para mi proyecto?
Para elegir el conector adecuado, es importante conocer las especificaciones del dispositivo o circuito que estás utilizando. Considera el tipo de señal (analógica o digital), el voltaje y las dimensiones del conector. Si necesitas ayuda, nuestro equipo está disponible para asesorarte.
Conector USB tipo C: hembra para soldar, a PCB, macho o a DIP
El puerto USB C reemplazó al micro USB en casi todo, y en el catálogo hay cuatro formas de ponerlo en un proyecto. Se diferencian en cómo se montan y en qué pines dejan a mano:

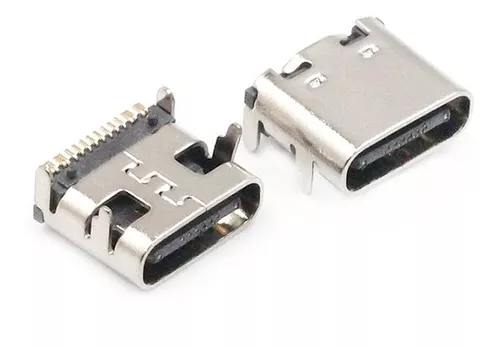

Conector tipo USB C Hembra Para Soldar es el conector suelto, de montaje superficial (SMD). La ficha declara modelo Type C 16P USB3.1, 16 pines, transmisión de hasta 10 Gbit y 100 W. Es el que va sobre una PCB que ya tiene el footprint dibujado: diseño propio, o reemplazo de un puerto USB C dañado cuando el patrón de pads coincide con el del equipo. Soldar 16 pines SMD pide punta fina, flux y lupa; no es la opción para protoboard.
Adaptador Conector Tipo USB C a PCB Hembra es ese mismo tipo de conector hembra de 16 pines, pero ya soldado sobre una placa de 16 x 17 mm. Lo eliges cuando no quieres pelear con el SMD: se fija la plaquita y se sueldan cables o pines a los puntos de conexión.
Adaptador Conector Tipo USB C Macho es el extremo contrario: el enchufe macho, de 24 pines, para soldar un cable y armar tu propio cable USB C o reparar uno cortado. La ficha declara corriente máxima de 3 A, resistencia de contacto de 30 mΩ y una resistencia de 56 kΩ incorporada, que es la resistencia de identificación de la línea CC que necesita un cable de USB A a USB C para que la fuente entregue corriente.
USB C 3.1 DIP es el breakout para protoboard: un conector USB C sobre una placa que saca a pines DIP la alimentación (VBUS y GND), las dos líneas de datos y los dos canales de configuración CC1 y CC2. Es la opción para prototipar antes de diseñar la PCB, y para experimentar con el canal CC. Ojo con el nombre: el conector físico es 3.1, pero la placa solo expone datos USB 2.0 (hasta 480 Mbps), no SuperSpeed.
Hay una quinta opción que vive en la sección de alimentación y conviene conocer acá: la Toma de Carga de Corriente USB Tipo-C de 2 Pines PH2.0. Es un USB C hembra para montar en el chasis de una caja, con tuerca de fijación y un cable de 15 cm que termina en JST PH2.0 de 2 pines. Solo pasa VBUS y GND (30 V y 5 A declarados), así que sirve para cargar o alimentar un equipo con cualquier cable USB C, sin datos.
Cuál elegir según tu proyecto
- Diseñaste tu propia PCB con puerto USB C: Conector tipo USB C Hembra Para Soldar, con el footprint de 16 pines en la placa. Si además quieres datos a alta velocidad, revisa que tu diseño use los pares diferenciales; el conector los trae.
- Quieres agregar un USB C a una placa que no lo tenía, sin soldar SMD: Adaptador Conector Tipo USB C a PCB Hembra. Se fija la plaquita y se cablea.
- Vas a probar en protoboard cómo alimentar un circuito por USB C: USB C 3.1 DIP. Deja CC1 y CC2 a mano para poner las resistencias de 5,1 kΩ y pedir los 5 V.
- Necesitas armar o reparar un cable USB C: Adaptador Conector Tipo USB C Macho en el extremo tipo C, y USB Macho Volante si el otro extremo es USB A.
- Una caja o gabinete que se carga con cable USB C: Toma de Carga de Corriente USB Tipo-C de 2 Pines PH2.0, montada en el panel con su tuerca, y por dentro el cable JST de 2 pines a tu cargador o batería.
- Un módulo que todavía usa micro USB: Entrada Micro USB Hembra tipo B para PCB para reponer el puerto en una PCB, o Adaptador MICRO USB a DIP para llevarlo al protoboard.
- Replicar el puerto del Arduino UNO en tu placa: Puerto USB Tipo B Hembra para Soldadura en PCB si sueldas en PCB, Placa USB Tipo B si vas a pinchar en protoboard.
- Sacar 5 V de un cargador de pared o un power bank para alimentar un proyecto: Conector USB Tipo A Hembra Para Soldar en la placa, o USB Hembra Volante si va colgando de un cable.
Si dudas entre el conector SMD y el que viene sobre placa, elige el de placa: cuesta más soldarlo mal y el resultado es el mismo puerto.
Cómo sacar 5 V de un puerto USB C: las resistencias en CC1 y CC2
Con micro USB bastaba conectar VBUS y GND y ya había 5 V. Con USB C no siempre: un cargador o un computador con puerto tipo C entrega corriente solo cuando detecta que hay un dispositivo del otro lado, y esa detección pasa por los pines CC1 y CC2, los canales de configuración.
Para que tu circuito se identifique como consumidor y reciba los 5 V, la ficha del USB C 3.1 DIP lo explica así: una resistencia de 5,1 kΩ de CC1 a GND y otra de CC2 a GND. Con eso la fuente entrega 5 V por VBUS. Sin esas resistencias, con un cable USB C a USB C el puerto puede quedar mudo.
Tres cosas que se preguntan seguido y conviene dejar claras. Primero, ninguno de estos conectores negocia 9 V, 12 V o 20 V por sí solo: para Power Delivery hace falta un controlador PD que converse por CC; el conector solo da acceso físico a los pines. Segundo, el conector USB C macho trae la resistencia de 56 kΩ que corresponde a un cable con extremo USB A, así que ese cable sí se reconoce. Tercero, la toma de carga con salida PH2.0 no expone CC1 ni CC2: con un cargador USB C a USB C recibirás los 5 V por defecto si el cargador los entrega sin negociar, y con un cable USB A a USB C no hay problema.
Micro USB hembra: SMD para PCB o adaptador a DIP para protoboard
Micro USB sigue vivo en muchos módulos, placas de carga TP4056 y proyectos viejos. La Entrada Micro USB Hembra tipo B para PCB es el conector suelto de montaje superficial, modelo MICRO 5P, 5 pines, para reponer el puerto en una PCB o soldarlo en un diseño propio. Como todo micro USB, la alimentación va en los pines de los extremos, VBUS y GND, y los datos en los del medio.
El Adaptador MICRO USB a DIP es la misma entrada sobre una plaquita que saca los 5 pines a paso DIP de 2,54 mm. Se pincha en el protoboard y queda un puerto micro USB para alimentar el circuito desde cualquier cargador de celular antiguo. La ficha declara 5 V y 500 mA máximo, que es lo que entrega un puerto USB 2.0 estándar; para más corriente se usa la entrada de un cargador dedicado.
Una aclaración de nombre: en la ficha aparece como "Micro USB tipo B" porque el micro USB tiene forma trapezoidal que la norma llama micro B. No tiene nada que ver con el USB tipo B cuadrado de la impresora y el Arduino UNO, que está en la sección siguiente.
USB tipo B y tipo A: el puerto del Arduino UNO y el conector de siempre
USB tipo B es el conector cuadrado del Arduino UNO, el Mega y las impresoras. Hay dos formas de tenerlo: el Puerto USB Tipo B Hembra para Soldadura en PCB es el conector suelto de 4 pines (VBUS, las dos líneas de datos y GND), de inserción con carcasa metálica y pestañas de anclaje que se sueldan a la placa para que aguante los enchufes y desenchufes; la Placa USB Tipo B es el mismo conector hembra ya montado sobre una plaquita breakout con los 4 puntos marcados, pensada para soldarle una tira de 4 pines y pincharla en el protoboard. La ficha declara 1 A y 30 V de aislamiento, pero el USB trabaja a 5 V: los 30 V son un dato del conector, no un voltaje de uso.
USB tipo A es el conector plano de siempre. El Conector USB Tipo A Hembra Para Soldar y el Conector USB Macho Tipo A Para Soldar son de 4 pines, para inserción en PCB, y las dos fichas dicen lo mismo: 1 A y uso para alimentación. Sirven para hacer un puerto de entrada de 5 V en una placa, o un enchufe para alimentar un proyecto desde un cargador de pared. Para datos, la ficha misma manda a otro conector.

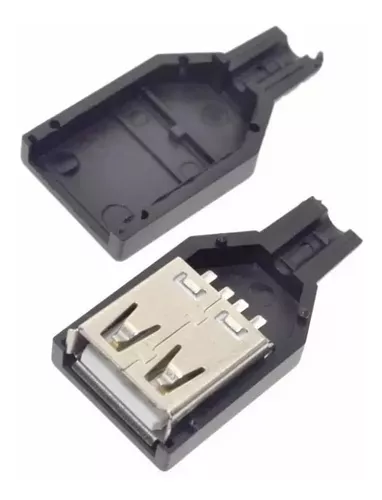

Los volantes van en un cable, no en una placa. El USB Hembra Volante es un USB A hembra con cubierta plástica y salida de cable de 3 mm, declarado para 1,5 a 2 A a 5 V; el USB Macho Volante es el macho con carcasa ABS de dos piezas que cierra a presión, USB 2.0, 4 pestañas para soldar. Con los dos se repara o alarga el cable de un mouse, un teclado o una placa de desarrollo, o se arma un cable de alimentación a la medida.
Otras entradas de la categoría: jack DC, BNC, banana y C14
La categoría también junta las entradas de alimentación y señal que no son USB. Para jack DC de 2,1 x 5,5 mm, el estándar de los adaptadores de 9 V y 12 V, están el Conector de toma de corriente negro Jack DC hembra de 3 pines para soldar en PCB, el Jack DC hembra para chasis 2.1×5.5mm con tuerca para montar en una caja (declara 30 V y 0,5 A) y el Jack DC Hembra Metálico 2.1×5.5mm 12v 5A cuando la corriente sube, que declara 12 V y 5 A. Para el cable de alimentación de una cámara de vigilancia, la pareja de 2,1 mm que la ficha destina a cámaras: Adaptador jack DC hembra y Adaptador jack DC macho. Si lo que quieres es alimentar un Arduino desde un adaptador, el Módulo power supply hembra para Arduino lleva el jack a pines, con VCC y GND de dos vías cada uno.
Para señal coaxial: Conector BNC Hembra para chasis para el panel de un instrumento, Conector BNC Macho SCREW-ON RG58 para armar un cable RG58 de 50 Ω y Conector BNC Macho SCREW-ON RG6 para el cable RG6 de 75 Ω de TV y video, que según su ficha se enrosca sobre el cable sin herramienta de crimpado. El Adaptador T BNC 1 Macho y 2 Hembras saca una misma señal al equipo bajo prueba y al osciloscopio a la vez; la ficha advierte que reparte la señal (cerca de 3 dB menos por salida) y que no sirve para juntar dos fuentes en una sola entrada.
Para puntas de prueba y fuentes de banco, el Conector Banana Macho de 4 mm, con derivación, declarado para 60 V DC y 25 A, y el Conector Banana 4mm Macho – Negro, apilable, con clavija de latón niquelado para soldar al cable y bota de PVC. Y para la entrada de red de un equipo con cable de poder desmontable, el Conector Macho Para poder Chasis C14, el mismo que trae la fuente de un computador.
El resto del catálogo de esta familia
| Conector | Puerto | Montaje | Pines y datos | Corriente declarada | Para qué proyecto |
|---|---|---|---|---|---|
| Toma de Carga de Corriente USB Tipo-C de 2 Pines PH2.0 | USB C hembra | Chasis con tuerca, cable 15 cm a JST PH2.0 | 2 hilos: VBUS y GND, sin datos | 30 V, 5 A | Caja o gabinete que se carga por USB C (vive en Alimentación) |
| Entrada Micro USB Hembra tipo B para PCB | Micro USB hembra | SMD, para soldar en PCB | 5 pines | Sin dato en la ficha | Reponer el puerto micro USB de un módulo o PCB |
| Adaptador MICRO USB a DIP | Micro USB hembra | Sobre placa a DIP de 2,54 mm | 5 pines | 5 V, 500 mA | Alimentar un protoboard con un cargador micro USB |
| Puerto USB Tipo B Hembra para Soldadura en PCB | USB B hembra | Inserción en PCB, carcasa metálica con anclajes | 4 pines, USB 2.0 | Sin dato en la ficha | Replicar el puerto del Arduino UNO en tu PCB |
| Placa USB Tipo B | USB B hembra | Breakout con 4 puntos para pin header | 4 puntos: VBUS, datos, GND | 1 A | Puerto USB B en protoboard |
| Conector USB Tipo A Hembra Para Soldar | USB A hembra | Inserción en PCB | 4 pines, solo alimentación | 1 A | Entrada de 5 V en una placa desde cargador o power bank |
| Conector USB Macho Tipo A Para Soldar | USB A macho | Para soldar | 4 pines, solo alimentación | 1 A | Enchufe de 5 V para alimentar un proyecto |
| USB Hembra Volante | USB A hembra | Volante, para cable, cubierta plástica | 4 pines | 1,5 a 2 A | Alargar o reparar un cable USB |
| USB Macho Volante | USB A macho | Volante, carcasa ABS a presión | 4 pines, USB 2.0 | Sin dato en la ficha | Reparar el cable de un periférico o una placa |
Preguntas frecuentes
¿Qué diferencia hay entre el conector USB C hembra para soldar y el adaptador USB C a PCB?
El conector es lo mismo: un USB C hembra de 16 pines. La diferencia es el montaje. El Conector tipo USB C Hembra Para Soldar viene suelto, de montaje superficial, y necesita una PCB con el footprint dibujado y pulso para soldar 16 pines finos. El Adaptador Conector Tipo USB C a PCB Hembra ya viene soldado sobre una placa de 16 x 17 mm, y tú solo cableas los puntos de conexión. Si no diseñaste una PCB, compra el de placa.
¿Puedo sacar 9 V, 12 V o 20 V de un cargador USB C con estos conectores?
No directamente. Todos los conectores de la categoría son pasivos: dan acceso físico a los pines, pero no negocian Power Delivery. Para voltajes sobre 5 V hace falta un controlador PD que converse con el cargador por CC1 y CC2. Con el USB C 3.1 DIP tienes esos pines a mano para conectarle un controlador; el resto entrega los 5 V por defecto.
¿Cuántos pines tiene un conector USB C y cuáles necesito para alimentación?
El estándar completo son 24 pines y así viene el Adaptador Conector Tipo USB C Macho. Los conectores hembra de 16 pines del catálogo traen lo que se usa en un dispositivo común: VBUS, GND, las dos líneas de datos USB 2.0 y CC1 y CC2. Para solo alimentación necesitas VBUS y GND, y además una resistencia de 5,1 kΩ de cada pin CC a GND para que un cargador USB C a USB C entregue los 5 V. La Toma de Carga PH2.0 ya trae resuelto eso a dos hilos.
¿Qué conector USB usa el Arduino UNO y cuál el Arduino Nano?
El UNO R3 y el Mega usan USB tipo B, el cuadrado: en la categoría está como Puerto USB Tipo B Hembra para Soldadura en PCB y como Placa USB Tipo B. El Nano clásico usa mini USB, y las versiones más nuevas de placas compatibles traen micro USB o USB C, así que mira la foto de tu placa antes de comprar el conector.
¿El conector USB C hembra sirve para reparar el puerto de un celular?
La ficha del Conector tipo USB C Hembra Para Soldar lo indica para reemplazar un conector dañado en un dispositivo móvil, pero eso solo funciona si el patrón de pads y el largo de las patas coinciden con el conector original del equipo, y esa reparación se hace con aire caliente y lupa. Si no puedes comparar el footprint contra el conector que vas a sacar, no compres a ciegas.
¿Micro USB y USB tipo B son lo mismo?
No. Micro USB es el conector chico y trapezoidal de los celulares antiguos y de muchos módulos; la ficha lo llama Micro USB tipo B porque esa es la forma micro B de la norma. USB tipo B es el conector cuadrado y grande del Arduino UNO y las impresoras. En la categoría hay conectores para los dos y no son intercambiables.
