Interruptores

Acá están todos los pulsadores: el botón táctil de 6x6 o 12x12 mm que va en el protoboard o soldado a la PCB, el pulsador de chasis que se atornilla en un panel (7, 10, 12, 16 o 22 mm), el botón de emergencia tipo hongo, el pedal, el basculante momentáneo y el botón de arcade con microswitch. Lo que define la compra es dónde va montado, cuánto aguanta y si vuelve solo o se queda apretado.

• Para PCB o protoboard: táctil de 6x6 mm (2 o 4 pines) o de 12x12 mm con cubre botón de color.
• Para panel o caja: pulsador de chasis según el diámetro del agujero: 7, 10, 12, 16 o 22 mm; hay metálicos, IP65 e IP67.
• Para detener una máquina: botón de emergencia con retención, se libera girando.
• Con el pie o de lado: pulsador para pedal DPST y basculante tipo rocker momentáneo.

Producto	Tipo y montaje	Medida	Contactos	Aguanta	Para qué
Botón Pulsador switch 2 pines 6x6x7mm	PCB táctil	6x6x7 mm	2 pines, NO	señal	Entrada de microcontrolador en PCB con poco espacio
Boton pulsador switch de 4 pines push button 6x6x4.3mm	PCB táctil	6x6x4,3 mm	4 pines, NO	12V DC 0,1A	El estándar para protoboard y Arduino
Botón Pulsador 2 pines 6x6x10mm	PCB táctil	6x6x10 mm	2 pines, NO	12V DC 50 mA	Reset que asoma por la tapa de una caja
Boton pulsador switch de 4 pines push button 12x12x8mm	PCB táctil	12x12x8 mm	4 pines, NO	12V DC 0,1A	Botón grande para apretar sin mirar
Botón pulsador switch cuadrado de 4 pines 12x12x7mm	PCB táctil	12x12x7 mm	4 pines, NO	0,05A	Botonera de colores con cubre pulsador

Pulsador o interruptor: momentáneo, con retención, NO y NC

Un pulsador cierra el circuito solo mientras lo mantienes apretado; al soltarlo, un resorte lo devuelve. Un interruptor se queda en la posición que lo dejas. Esa es la diferencia completa y es la primera decisión: si necesitas un botón de entrada para Arduino, un reset, un timbre o un disparo, es pulsador; si necesitas encender y apagar un equipo y que se quede así, es interruptor, como el Mini Switch Interruptor Proto 3 Pin para protoboard o los rocker de la misma categoría.

Dentro de los pulsadores hay dos excepciones que conviene tener claras antes de comprar. El Pulsador con autobloqueo 6 pines es un pulsador con enclavamiento: se aprieta y queda pegado, se aprieta de nuevo y suelta, igual que el botón de encendido de un equipo de música antiguo. Y el Interruptor tipo Botón retroiluminado colores también es con enclavamiento, con anillo LED de 12 a 24V alrededor. El botón de emergencia es el otro caso: se traba al apretarlo y se libera girándolo.

La segunda decisión es el tipo de contacto. NO (normalmente abierto, N/A en las fichas) no conduce en reposo y conduce al apretar: es el pulsador común, el que se usa como entrada de microcontrolador. NC (normalmente cerrado) conduce en reposo y corta al apretar: es el que corta la alimentación en una parada de emergencia. Un pulsador de 3 pines trae COM, NO y NC en el mismo cuerpo y tú eliges cuál cablear, como el Botón Pulsador 22mm 3 Pines Colores. Los de 2 pines son solo NO.

La tercera decisión es cuántos circuitos conmuta a la vez. SPST es un solo circuito (casi todos los táctiles y los de chasis). DPST son dos circuitos aislados que cierran juntos, que es lo que hace el Pulsador para pedal, 4 Pines: sirve para cortar la señal y encender un LED indicador con la misma pisada, sin mezclar los dos circuitos. El botón de emergencia con 1NO+1NC hace algo parecido: un contacto detiene la máquina y el otro dispara la alarma.

Pulsadores táctiles para PCB y protoboard: 6x6, 12x12, 2 o 4 pines

El pulsador táctil (tact switch o push button) es el que va pinchado en el protoboard o soldado en la placa. Son todos momentáneos NO y todos calzan en el paso de 2,54 mm. Lo que cambia es el tamaño de la base, la altura del botón y si trae 2 o 4 pines.

6x6 mm es el estándar chico. El Botón Pulsador switch 2 pines 6x6x7mm es la versión de 2 pines: dos terminales, sin más vuelta, y ocupa menos en una PCB. El Boton pulsador switch de 4 pines push button 6x6x4.3mm es el mismo tamaño en 4 pines, con altura de 4,3 mm, y la ficha declara 12V DC 0,1A de carga nominal y 100.000 ciclos. El Botón Pulsador 2 pines 6x6x10mm es el de 2 pines con botón alto de 10 mm, para cuando la placa va dentro de una caja y el botón tiene que asomar por un agujero de la tapa; la ficha declara 12V DC y 50 mA.

12x12 mm es el tamaño para apretar con el dedo sin mirar y el que acepta cubre botón de color. El Boton pulsador switch de 4 pines push button 12x12x8mm tiene 8 mm de alto y declara 12V DC 0,1A, resistencia de contacto de 0,03 ohm y 100.000 ciclos. El Botón pulsador switch cuadrado de 4 pines 12x12x7mm es la versión de 7 mm de alto, compatible con el Cubre pulsador botón redondo que viene en amarillo, negro, azul, blanco, rojo y verde: con eso armas una botonera de colores para un menú, un juego o un panel de sala de clases.

Si vas a montar varios botones, los kits salen a cuenta. El Kit 25 Botones Pulsadores Switch 4 Pines con Tapas de colores 12x12mm trae 25 pulsadores de 12x12x7,3 mm con 5 tapas de cada color (rojo, amarillo, azul, blanco y negro), 12V DC 50 mA. El Kit de 25 Switch y cubre botón pulsador con caja es el mismo formato de 25 piezas en 5 colores pero con caja organizadora, pensado para clases y talleres donde los botones se prestan y se pierden.

Dos formatos especiales: el Boton pulsador vertical de 10,5 x 7,55 mm, y el Pulsador SMD 3x6x2.5 mm para montaje superficial, cuando la placa no tiene agujeros pasantes. Y el Pulsador con autobloqueo 6 pines de 7x7 mm y 6 pines, que es el único de este grupo con enclavamiento: declara 0,3A a 60V AC o 1,5A a 25V AC y 100.000 conmutaciones.

2 pines o 4 pines: cuál conviene

Eléctricamente son el mismo interruptor SPST. En el de 4 pines los terminales vienen en dos pares unidos por dentro, y el botón conecta un par con el otro. Eso da dos ventajas: se sujeta mejor en el protoboard (cuatro patas contra dos) y te deja usar un par para la señal y el otro para la resistencia pull down sin puentear nada. La trampa clásica es pinchar el pulsador de 4 pines en el protoboard con los dos pines del mismo par en la misma fila: queda siempre cerrado. Los pares unidos son los del lado largo; si tienes dudas, multímetro en continuidad sin apretar. El de 2 pines no tiene esa trampa y ocupa menos PCB, por eso se usa en diseños definitivos.

Pulsadores para chasis y panel: de 7 a 22 mm, metálicos, IP65 e IP67

El pulsador de chasis se atornilla en un agujero del panel y se cablea por atrás con terminales de soldar o faston. Acá el primer dato es el diámetro del agujero, porque determina qué pulsador entra y cuál no. El segundo es cuánto aguantan los contactos, porque estos pulsadores sí se usan para cortar 220V, no solo señal.

• 7 mm: el Pulsador para Chasis 7mm, modelo PBS 110, 2 pines NO, 3A a 125V o 1A a 250V, contactos de cobre, en blanco, rojo, azul y verde. Es el pulsador chico de cajita de proyecto.
• 10 mm: el Botón Interruptor 250V 3A 10mm Negro y el mismo modelo en blanco, negro y rojo como Botón Interruptor 250V 3A 10mm: 2 pines, 250V 3A. El clásico de timbre y de reset en una caja plástica.
• 12 mm: el Pulsador 250V 3A 12mm en rojo, 2 pines, 250V 3A, con 17 mm de cabeza exterior. Y los Botones Pulsadores Redondos a Prueba de Agua 12mm Waterproof en negro, blanco, azul, verde, rojo y amarillo: NO, 125V 3A, tuerca M12 e IP67, para tablero a la intemperie, lavado frecuente o una caja que se moja.
• 16 mm: el Botón pulsador N/A Blanco 16mm switch, metálico, NO, 2 terminales y 19 mm de largo, para un panel de aluminio o un equipo que quieres que se vea bien. Y el Interruptor tipo Botón retroiluminado colores de 16 mm con anillo LED (12 a 24V, sin polaridad), 3 contactos NO y NC y enclavamiento, en rojo, blanco y azul.
• 22 mm: el Botón Pulsador 22mm 3 Pines Colores, momentáneo, 3 pines, IP65, 220V AC/DC y 10A. Es la medida estándar de tablero industrial, la misma del botón de emergencia, y se monta en el mismo troquel.
• Superficie: el Interruptor pulsador blanco, 220V 10A, 24 x 12 mm, para atornillar sobre una superficie o un panel sin agujero redondo.

Para elegir el diámetro conviene medir el agujero que ya tienes o el que puedes hacer con la broca que tienes: 12 mm es lo más cómodo de perforar en plástico, 22 mm pide broca escalonada o sacabocado. Y para el voltaje, la regla es simple: si el pulsador va a cortar 220V directo, tiene que declararlo (250V o 220V en la ficha); si solo manda una señal a un microcontrolador o a un relé, cualquiera de la lista sirve y el criterio pasa a ser el tamaño y el color.

Botón de emergencia tipo hongo, pedal, basculante y arcade

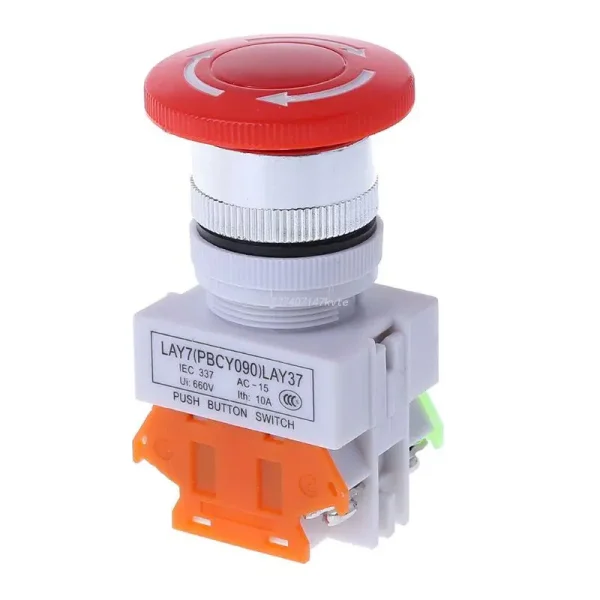

Botón de emergencia (parada de emergencia)

El botón de emergencia es un pulsador con retención y cabeza roja grande, tipo hongo: se aprieta con la palma, se queda trabado y solo se libera girándolo. Para un tablero industrial, una CNC, una impresora 3D grande o un banco de pruebas, el Botón de emergencia con retención 22 mm 1NO+1NC es el correcto: 22 mm de montaje, 1 contacto NC más 1 NO, corriente térmica de 10A, aislamiento de 600V y 240V 3A en categoría AC15. El NC va en serie con el circuito que detiene la máquina; el NO puede activar una baliza o avisarle al PLC. El Interruptor Botón De Emergencia 660V 10A es la alternativa con cabeza de 4 cm y cuerpo de 7 x 3,6 x 3 cm, con contactos declarados a 660V y 10A. Si la parada tiene que cumplir norma, revisa que el circuito de seguridad use el contacto NC: al cortarse un cable la máquina se detiene igual, y eso es lo que se busca.

Pedal

El Pulsador para pedal, 4 Pines es momentáneo y DPST: dos circuitos aislados que cierran juntos al pisar. Sirve como pedal de sustain para un teclado, tap tempo en un pedal de guitarra, push to talk, disparo de una cámara o de una prensa, o cualquier acción que necesites con las manos ocupadas. Que sea DPST es lo que permite hacer un true bypass con LED indicador con una sola pisada.

Basculante momentáneo

El Pulsador basculante tipo rocker se ve igual que un rocker de encendido pero vuelve solo: SPST NO, corte de panel de 19,2 x 13 mm, 10A a 125V o 6A a 250V. Va bien como bocina, prueba o jog en una máquina. El Pulsador basculante tipo Rocker 3 posiciones es la versión (ON) OFF (ON): descansa al centro y activa un circuito hacia cada lado, SPDT de 3 pines, con la misma corriente. Es el pulsador para subir y bajar un actuador lineal, abrir y cerrar una cortina o mover un carro a izquierda y derecha mientras lo mantienes apretado.

Arcade y microswitch

El Boton video arcade 33mm + MicroSwitch es el botón de máquina de videojuegos, de 33 mm, sin luz, en rojo, verde, amarillo y azul, y trae el microswitch montado: se instala en la madera o el acrílico del gabinete y se cablea directo al encoder USB o al Arduino. El microswitch es el pulsador de palanca que hay dentro: cuando lo necesitas suelto, para un fin de carrera o un botón escondido detrás de una tapa, están el Micro Interruptor Limit Switch de 5A a 125 a 250V y 20 x 6 x 10 mm, el Micro interruptor de límite momentáneo Limit Switch Makerbot con NO, COM y NC y dos agujeros de sujeción de 2 mm, y el Microswitch 16A con Palanca de Rodillo Simulado de 16A con palanca de rodillo.

Botón táctil capacitivo

Cuando no quieres partes móviles o el botón va detrás de un vidrio o un acrílico, el Módulo Touch TTP223 botón táctil Arduino reemplaza al pulsador: funciona de 2,5 a 5,5V, entrega HIGH mientras el dedo está encima, tiene LED indicador y se puede configurar con enclavamiento por puentes de soldadura. El pulsador boton tactil capacitivo TTP223 es el mismo integrado en formato de 3 pines (VCC, GND, OUT). Ninguno de los dos corta 220V: son entradas para microcontrolador.

Cuál elegir según tu proyecto

• Botón de entrada para Arduino, ESP32 o Raspberry Pi en protoboard: táctil de 4 pines 6x6x4.3mm. Se sujeta bien en la placa y deja un par de pines para la resistencia. Si es una PCB definitiva con poco espacio, el de 2 pines 6x6x7mm.
• Reset o botón que asoma por la tapa de una caja: táctil de 2 pines 6x6x10mm, con el botón de 10 mm de alto.
• Botonera de colores, menú, juego de reacción o sala de clases: táctil 12x12x7mm más cubre pulsadores de colores, o directo el kit de 25 con tapas. Para un taller donde los botones se reparten, el kit de 25 con caja.
• Timbre, luz de escalera o reset en una caja plástica: pulsador de chasis 10 mm o el de 12 mm, 250V 3A los dos. Si el agujero es chico, el de chasis 7 mm.
• Caja que se moja o tablero exterior: pulsador 12 mm IP67. En panel industrial con salpicaduras, el de 22 mm IP65.
• Panel metálico donde el botón se tiene que ver bien: pulsador metálico 16 mm; con luz y que se quede apretado, el retroiluminado 16 mm.
• Parada de emergencia de CNC, impresora 3D, banco o máquina: botón de emergencia 22 mm 1NO+1NC. Con cabeza más grande, el de 660V 10A.
• Acción con el pie: pulsador para pedal DPST.
• Subir y bajar un motor o un actuador mientras aprietas: basculante 3 posiciones. Un solo sentido o bocina, el basculante momentáneo.
• Gabinete arcade o consola casera: botón arcade 33 mm con microswitch, uno por color.
• Fin de carrera de una impresora 3D o CNC: microswitch tipo Makerbot o el limit switch de 5A.
• Botón sin partes móviles, detrás de vidrio o acrílico: módulo táctil TTP223.
• Encender y apagar el proyecto y que se quede así: no es pulsador: usa el Mini Switch Interruptor Proto 3 Pin o un rocker de esta misma categoría.

Conectar un pulsador a Arduino o ESP32: pull up, rebote y lo que aguantan los contactos

Un pulsador NO entre un pin digital y GND no basta: cuando está suelto, el pin queda al aire y lee cualquier cosa. Hay que definir el estado de reposo con una resistencia pull up (del pin a VCC, el botón lleva el pin a GND y se lee LOW al apretar) o pull down (del pin a GND, el botón lleva el pin a VCC y se lee HIGH). Lo más corto es usar la pull up interna del microcontrolador: pinMode(pin, INPUT_PULLUP) en Arduino y ESP32, botón entre el pin y GND, y el pulsador apretado se lee como LOW. Con un táctil de 4 pines conviene usar un pin de cada par, nunca los dos del mismo lado.

El segundo problema es el rebote: al apretar, los contactos metálicos vibran unos milisegundos y el microcontrolador ve cinco o diez pulsaciones donde hubo una. Se resuelve por software (ignorar cambios durante 20 a 50 ms después del primero, o la librería Bounce2) o por hardware con un condensador de 100 nF en paralelo al botón. Un contador que salta de a dos o de a tres es casi siempre rebote sin tratar, no un pulsador malo.

Lo tercero es no pedirle al pulsador lo que no da. Los táctiles declaran 12V DC y 50 a 100 mA: eso es señal, un LED con su resistencia o la bobina de un relé chico, no un motor ni una tira LED completa. Un pulsador de chasis de 250V 3A sí puede cortar una ampolleta de 220V o un ventilador chico, pero no una estufa ni un motor con arranque pesado: la corriente de arranque supera varias veces la nominal y quema los contactos. Cuando la carga es grande, el pulsador manda un relé o un contactor y el relé corta la carga; el pulsador solo ve la bobina.

Y para un botón de emergencia, el cableado correcto es con el contacto NC en serie con la alimentación del circuito de control: la máquina funciona mientras el contacto está cerrado y se detiene si se aprieta el hongo o si se corta el cable. Cablearlo por el NO hace lo contrario: un cable suelto deja la máquina andando y el botón sin efecto.

El resto del catálogo de esta familia

Producto	Tipo y montaje	Medida	Contactos	Aguanta	Para qué
Boton pulsador vertical	PCB táctil	10,5 x 7,55 mm	NO	señal	Formato vertical para PCB
Pulsador SMD 3x6x2.5 mm	PCB SMD	3x6x2,5 mm	NO	señal	Placas sin agujeros pasantes
Pulsador con autobloqueo 6 pines	PCB con enclavamiento	7x7 mm	6 pines, se queda apretado	0,3A 60V AC / 1,5A 25V AC	Encendido de un módulo o selector que debe quedar fijo
Cubre pulsador botón redondo	Accesorio	para 12x12 mm	6 colores	no aplica	Tapas de color para el táctil 12x12x7
Kit 25 Botones Pulsadores Switch 4 Pines con Tapas de colores 12x12mm	Kit PCB	25 x 12x12x7,3 mm	4 pines, NO, 5 colores	12V DC 50 mA	Varias entradas o botonera completa
Kit de 25 Switch y cubre botón pulsador con caja	Kit PCB con caja	25 x 12x12x7,3 mm	4 pines, NO, 5 colores	0,05A	Taller y sala de clases
Pulsador para Chasis 7mm	Chasis	agujero 7 mm	2 pines, NO	3A 125V / 1A 250V	Cajita de proyecto, 4 colores
Botón Interruptor 250V 3A 10mm Negro	Chasis	agujero 10 mm	2 pines	250V 3A	Timbre o reset en caja plástica, negro
Botón Interruptor 250V 3A 10mm	Chasis	agujero 10 mm	2 pines	250V 3A	El mismo en blanco, negro o rojo
Pulsador 250V 3A 12mm	Chasis	agujero 12 mm, cabeza 17 mm	2 pines	250V 3A	Botón rojo de panel
Botones Pulsadores Redondos a Prueba de Agua 12mm Waterproof	Chasis IP67	agujero 12 mm, tuerca M12	NO	125V 3A	Exterior, humedad, lavado; 6 colores
Botón pulsador N/A Blanco 16mm switch	Chasis metálico	agujero 16 mm, largo 19 mm	2 terminales, NO	señal	Panel metálico, estética
Interruptor tipo Botón retroiluminado colores	Chasis con LED y enclavamiento	agujero 16 mm	NO y NC + anillo LED 12 a 24V	hasta 220V	Botón iluminado que se queda apretado; rojo, blanco, azul
Botón Pulsador 22mm 3 Pines Colores	Chasis industrial IP65	agujero 22 mm	3 pines (COM, NO, NC)	220V AC/DC 10A	Tablero industrial, mismo troquel que el de emergencia
Interruptor pulsador blanco	Superficie	24 x 12 mm	momentáneo	220V 10A	Atornillado sobre superficie o panel
Botón de emergencia con retención 22 mm 1NO+1NC	Emergencia	agujero 22 mm, hongo	1NO + 1NC, retención, gira para liberar	Ith 10A, Ui 600V, AC15 240V 3A	Parada de emergencia de CNC, impresora 3D, máquina
Interruptor Botón De Emergencia 660V 10A	Emergencia	hongo 4 cm, cuerpo 7 x 3,6 x 3 cm	retención	660V 10A	Parada de emergencia con cabeza grande
Pulsador para pedal, 4 Pines	Pedal	pedal	4 pines, DPST, NO	según ficha	Sustain, tap tempo, push to talk, disparo
Pulsador basculante tipo rocker	Basculante	corte 19,2 x 13 mm	SPST, NO	10A 125V / 6A 250V	Bocina, prueba, jog en un sentido
Pulsador basculante tipo Rocker 3 posiciones	Basculante 3 posiciones	corte 19,2 x 13 mm	(ON) OFF (ON), SPDT 3 pines	10A 125V / 6A 250V	Subir y bajar un motor o actuador
Boton video arcade 33mm + MicroSwitch	Arcade	33 mm	microswitch incluido	según microswitch	Gabinete arcade, 4 colores, sin luz
Módulo Touch TTP223 botón táctil Arduino	Táctil capacitivo	módulo 14,5 x 11 mm	salida HIGH al tocar	2,5 a 5,5V	Botón sin partes móviles tras vidrio o acrílico
pulsador boton tactil capacitivo TTP223	Táctil capacitivo	3 pines	VCC, GND, OUT	5V	El mismo TTP223 en formato de 3 pines
Micro Interruptor Limit Switch	Microswitch	20 x 6 x 10 mm	palanca	5A 125 a 250V	Fin de carrera, botón oculto
Micro interruptor de límite momentáneo Limit Switch Makerbot	Microswitch	agujeros de 2 mm	NO, COM, NC	señal	Fin de carrera de impresora 3D tipo Makerbot
Microswitch 16A con Palanca de Rodillo Simulado	Microswitch	palanca de rodillo	palanca	16A	Fin de carrera con rodillo

Preguntas frecuentes

¿Cuál es la diferencia entre un pulsador y un interruptor?

El pulsador es momentáneo: cierra el circuito mientras lo aprietas y vuelve solo al soltarlo. El interruptor se queda en la posición que lo dejas. Para un botón de entrada de Arduino, un reset, un timbre o una parada de emergencia va pulsador; para encender y apagar un equipo va interruptor. Hay dos pulsadores con enclavamiento en la categoría, el Pulsador con autobloqueo 6 pines y el Interruptor tipo Botón retroiluminado colores, que se quedan apretados hasta la siguiente pulsación.

¿Qué pulsador sirve para protoboard y Arduino?

El táctil de 6x6 mm, en 2 o 4 pines: los dos calzan en el paso de 2,54 mm del protoboard. El de 4 pines (Boton pulsador switch de 4 pines push button 6x6x4.3mm) se sujeta mejor y deja un par de pines para la resistencia; el de 2 pines (Botón Pulsador switch 2 pines 6x6x7mm) ocupa menos PCB. Si quieres botones grandes de colores, el táctil de 12x12 mm con cubre pulsador, o el kit de 25 con tapas.

¿Qué significa NO, NC, SPST y DPST en un pulsador?

NO (normalmente abierto, N/A en las fichas) no conduce en reposo y conduce al apretar: es el pulsador común. NC (normalmente cerrado) conduce en reposo y corta al apretar: es el que se usa en una parada de emergencia. SPST es un solo circuito; DPST son dos circuitos aislados que cierran juntos, como el Pulsador para pedal, 4 Pines. Un pulsador de 3 pines trae COM, NO y NC y tú eliges cuál cablear.

¿Un pulsador puede cortar 220V directo?

Solo si la ficha lo declara: los de chasis de 250V 3A (10 y 12 mm), el Botón Pulsador 22mm 3 Pines Colores de 220V 10A y el Interruptor pulsador blanco de 220V 10A sirven para una ampolleta, un timbre o un ventilador chico. Los táctiles de 6x6 y 12x12 mm declaran 12V DC y 50 a 100 mA: son para señal. Para una carga grande o un motor, el pulsador manda un relé o un contactor y ese corta la carga.

¿Qué botón de emergencia necesito para una CNC o una impresora 3D?

El Botón de emergencia con retención 22 mm 1NO+1NC: cabeza tipo hongo, se traba al apretar y se libera girando, 22 mm de montaje, corriente térmica 10A y aislamiento 600V. El contacto NC va en serie con la alimentación del control, para que la máquina se detenga al apretar el botón o si se corta un cable; el NO puede activar una alarma. El Interruptor Botón De Emergencia 660V 10A es la alternativa con cabeza de 4 cm.

¿Por qué mi pulsador registra varias pulsaciones cuando lo aprieto una vez?

Es rebote: los contactos vibran unos milisegundos al cerrar y el microcontrolador lee varios cambios. Se resuelve ignorando cambios durante 20 a 50 ms después del primero (o con la librería Bounce2) o con un condensador de 100 nF en paralelo al botón. Si además el pin queda al aire cuando el botón está suelto, faltó la resistencia pull up o pull down; en Arduino y ESP32 basta con pinMode(pin, INPUT_PULLUP) y el botón entre el pin y GND.
