Micro Interruptor Limit Switch
$ 790 IVA incluido
Microinterruptor SPDT con palanca metálica y rodillo, para fin de carrera. Tiene 3 terminales para soldar (C, NO y NC). Capacidad declarada de 5 A en corriente alterna, con un máximo recomendado de 3 A a 220 V.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Otros que te podrían interesar
Especificaciones técnicas:
- Corriente nominal: 5 A en corriente alterna con carga resistiva (a 220 V, máximo recomendado 3 A)
- Voltaje: 125 VAC o 250 VAC (corriente alterna)

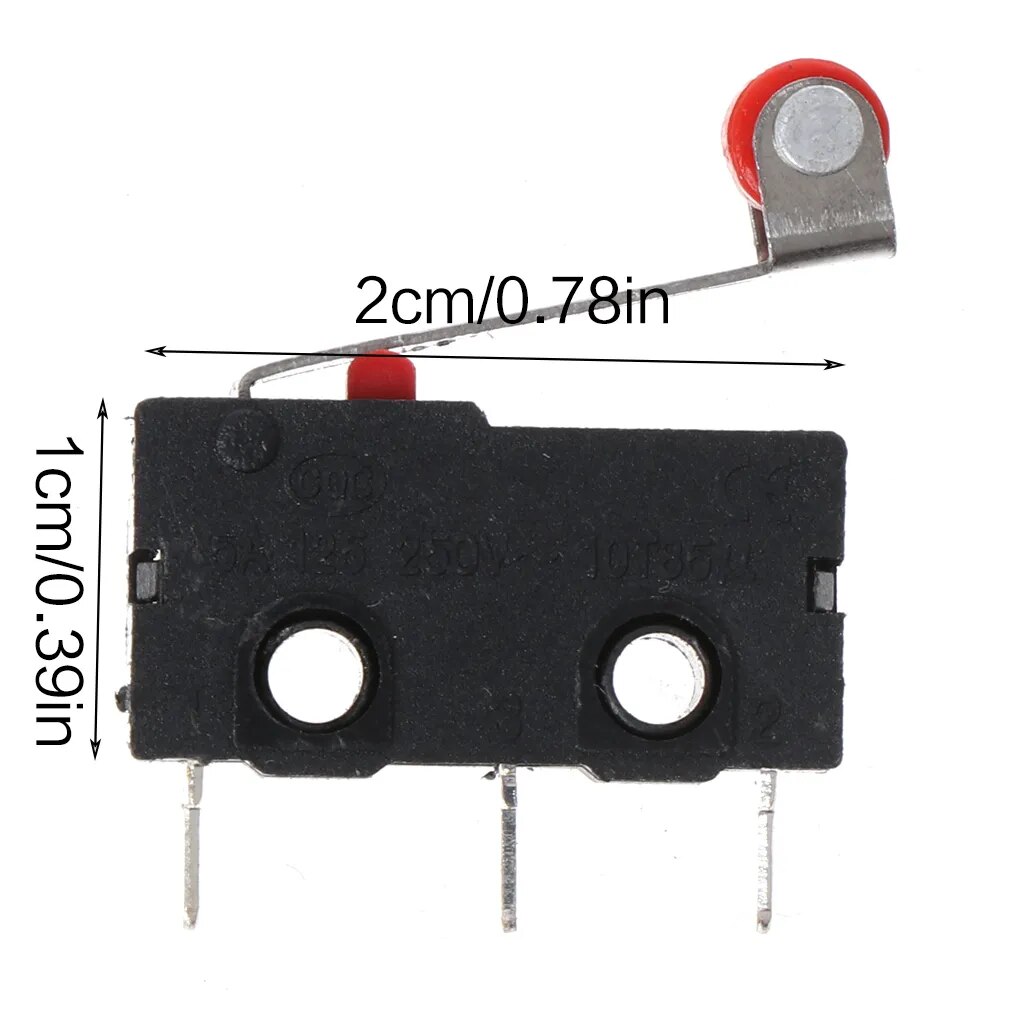

- Dimensiones del cuerpo: 20 x 6 x 10 mm, sin contar la palanca
Preguntas Frecuentes
¿Qué es este micro interruptor y cómo lo reconozco?
Es un microinterruptor de acción rápida con palanca metálica y rodillo plástico en la punta. Tiene 3 terminales para soldar (C, NO y NC) y dos agujeros de montaje. El cuerpo mide 20 x 6 x 10 mm sin contar la palanca. Si el tuyo tiene ese tamaño, 3 patas y palanca con rodillo, es este formato.
¿Para qué tipo de proyectos sirve este Micro Interruptor Limit Switch?
Sirve para detectar que algo llegó a un límite físico. Se usa como fin de carrera en impresoras 3D y CNC caseras, para detectar una puerta o una tapa abierta y como sensor de choque en robots. También sirve de repuesto para un microinterruptor de este mismo tamaño.
¿Cuánta corriente y voltaje aguanta?
La capacidad declarada es de 5 A en corriente alterna, a 125 o 250 VAC, con carga resistiva. Para cargas a 220 V conviene no pasar de 3 A, que es el límite a 250 VAC del formato original de este switch. Con un motor u otra carga inductiva la capacidad baja bastante, así que para mover un motor úsalo como señal hacia un relé o un driver. No tiene una capacidad en continua declarada, así que en 12 o 24 V úsalo para señales y no para cortar la carga. Como señal de un microcontrolador a 3,3 o 5 V funciona sin problema.

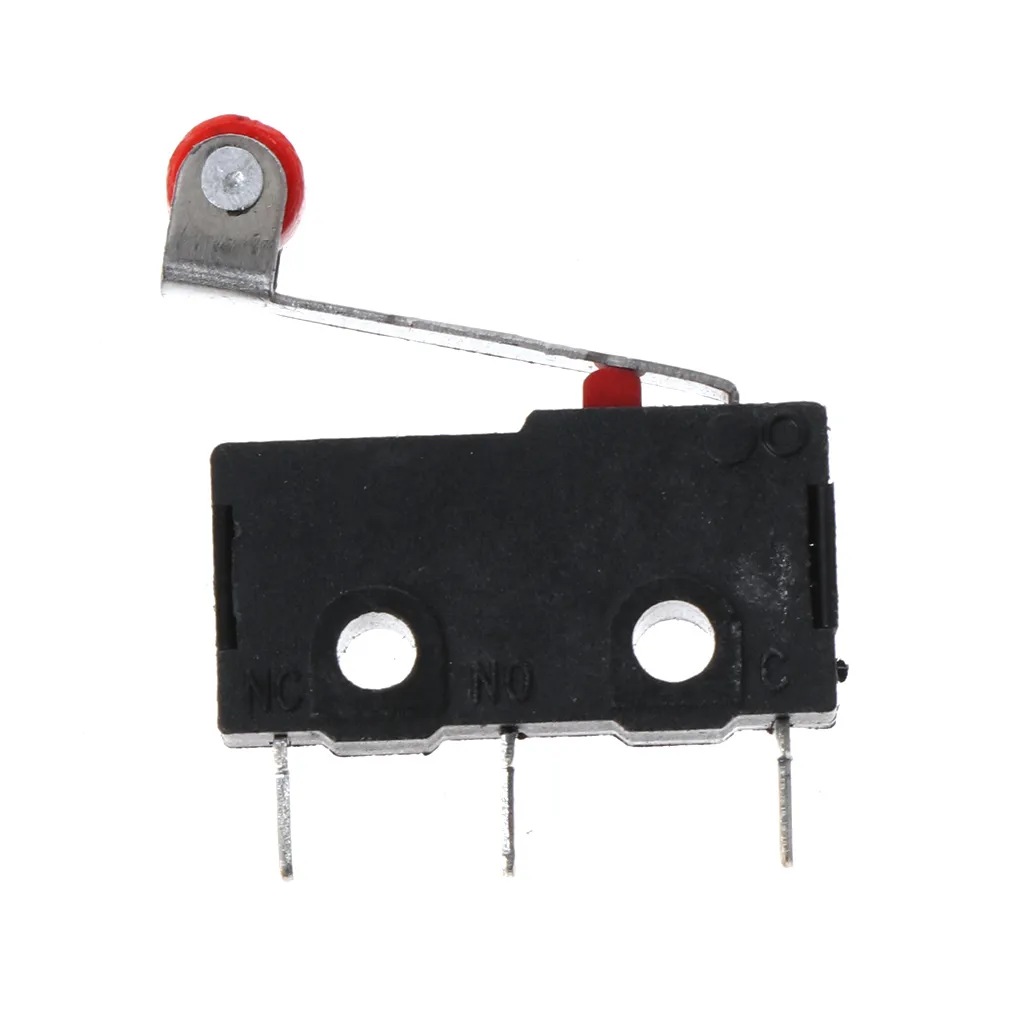

¿Qué significan los terminales C, NO y NC?
C es el común. En reposo, C está unido a NC (normalmente cerrado). Al apretar la palanca, C pasa a unirse con NO (normalmente abierto). Al soltarla vuelve sola a la posición de reposo. Usa C y NO si quieres que el circuito se cierre al llegar al límite, o C y NC si quieres que se abra.
¿Cómo se conecta a Arduino o Raspberry Pi?
Conecta C a GND y NO a una entrada digital configurada con INPUT_PULLUP. La entrada lee HIGH en reposo y LOW cuando la palanca se aprieta. Sin la pull up la entrada queda flotando y da lecturas falsas. Los contactos rebotan al cerrar, así que agrega un antirrebote en el código o un condensador pequeño. En Raspberry Pi activa la pull up interna del GPIO, que trabaja a 3,3 V, y nunca le conectes 5 V a la entrada.
¿Cómo se fija y viene con cables?
Se fija con tornillos por los dos agujeros del cuerpo. Viene sin cables, con las 3 patas para soldar. Las patas quedan juntas, así que aísla cada soldadura con termo contraíble, sobre todo si el switch trabaja a 220 V.
