Diodos

Acá están los diodos que se compran sueltos para una fuente, una protección o un circuito de señal: rectificadores de 1A a 10A, Schottky de baja caída, Zener por voltaje, el 1N4148 de conmutación, kits surtidos y puentes rectificadores. Lo que define la compra no es el nombre, son tres números: cuánta corriente va a pasar, cuánto voltaje inverso tiene que aguantar y qué tan rápido tiene que conmutar.

• Rectificador de uso general: 1N4007 para 1A, 1N5399 para 1,5A, 1N5408 para 3A, 10A10 para 10A. Todos a 1000V.
• Schottky: 1N5819 y SR5200 cuando importa perder poco voltaje o conmutar rápido.
• Zener: se elige por el voltaje que quieres fijar, de 3V a 15V.
• Puente rectificador: los cuatro diodos en una sola pieza, de 3A a 70A.

Producto	Tipo	Corriente	Voltaje	Para qué sirve
Diodo rectificador 1N4007 de proposito general	Rectificador	1A	1000V	Fuentes chicas, rueda libre, polaridad.
Diodo Rectificador 1N5408 3A 1000V	Rectificador	3A	1000V	Fuentes lineales y cargadores de potencia media.
Diodo rectificador Schottky 1N5819	Schottky	1A	40V	Baja caída: alimentación de 5V y 12V.
Diodo Zener 1N4734A 5.6V 1W	Zener	1W	5,6V	Fijar o proteger una línea de 5V.
Diodo Rectificador De Alta Frecuencia 1N4148-DO35	Señal	200mA	100V	Lógica, entradas y osciladores.
Puente Rectificador KBPC610 1000V 6A	Puente rectificador	6A	1000V	Onda completa con orificio para disipador.

La tabla completa con los 31 productos está más abajo.

Diodos rectificadores: se eligen por corriente

Un diodo rectificador deja pasar la corriente en un solo sentido y bloquea el otro. Con eso se convierte alterna en continua, se protege un circuito de una pila al revés y se absorbe el pico que suelta una bobina o un relé al apagarse. Todos los de la categoría aguantan 1000V inversos, así que el voltaje no discrimina: lo que discrimina es la corriente que va a pasar por él.

El Diodo rectificador 1N4007 de proposito general es el de 1A y el que aparece en casi todos los esquemas: DO41 axial, entra en protoboard y en PCB, y la banda impresa marca el cátodo. Si vas a soldar en montaje superficial, el Diodo rectificador M7 1N4007 SMD es el mismo diodo en formato SMD.

Cuando el 1A queda justo, el Diodo Rectificador 1N5399 sube a 1,5A en encapsulado DO201AD. El Diodo Rectificador 1N5408 3A 1000V es el estándar de las fuentes lineales, adaptadores y cargadores de potencia media: 3A, con una caída de 1V a 1A y 1,2V a plena carga. Para 10A está el Diodo rectificador 10A10 en encapsulado R6, que además sirve para suprimir picos en bobinas y relés grandes.

Fuera de escala maker queda el Diodo industrial 100a 1600v catodo a base: 100A y 1600V en encapsulado metálico de montaje a tornillo, con el cátodo conectado a la base. Es el de rectificadores industriales, soldadoras y cargadores de baterías grandes.

Los rectificadores de uso general son lentos al conmutar. Para una fuente a 50 Hz no importa; para una fuente switching o cualquier cosa que conmute a kilohertz, hay que pasar a la sección siguiente.

Diodos Schottky y ultrarrápidos: menos caída, más velocidad

Un diodo Schottky cae entre 0,2V y 0,4V en vez del 0,7V a 1V de un rectificador común, y conmuta mucho más rápido. Se paga con menos voltaje inverso. Por eso van en la entrada de alimentación de una placa de 5V o 12V, donde perder 0,7V duele, y en fuentes conmutadas.

El Diodo rectificador Schottky 1N5819 es el Schottky de 1A y 40V que se usa para proteger la polaridad de un Arduino, un ESP32 o un módulo alimentado a batería sin comerse el voltaje. Para más corriente, el Diodo Schottky SR5200 entrega 5A con una caída directa de 0,4V típica en encapsulado TO220, pensado para rectificación de alta eficiencia; el voltaje inverso está declarado en su ficha.

El Diodo Schottky FFSH15120A es otra liga: carburo de silicio, 15A y 1200V, para inversores, fuentes conmutadas y conversión de energía de alta tensión donde un Schottky de silicio no llega.

El MUR2060CT Diodo SCHOTTKY De Recuperación Rápida 220 a 20A 600V lleva Schottky en el nombre, pero no lo es: es un diodo dual de recuperación ultrarrápida, dos diodos de 10A y 600V con cátodo común en un TO220 y recuperación de 35 ns. La propia ficha lo aclara. Es el que va en la salida de una fuente switching de alta tensión, donde un Schottky no aguanta los 600V.

Diodos Zener: se eligen por el voltaje que quieres fijar

El Zener trabaja al revés de los demás: se conecta en inversa y, cuando el voltaje llega a su valor nominal, conduce y lo mantiene ahí. Sirve como referencia de voltaje, como regulador chico con una resistencia en serie y como recorte contra sobretensiones. Los dos datos de compra son el voltaje Zener y la potencia que disipa.

• Diodo Zener 1/2W BZX55C6V2 6.2V: 6,2V y medio watt, para referencias y recortes en señal.
• Diodo Zener 1N4734A 5.6V 1W: 5,6V y 1W en DO41, para proteger una línea de 5V o armar una referencia más robusta.
• Diodo Zener 15V 1W: 15V y 1W en montaje pasante.
• Diodos Zener 1W 3-12V: el surtido de 1W donde eliges el voltaje en la ficha: 3V, 3,3V, 5,1V, 5,6V, 6,2V, 7,5V, 9,1V o 12V.

Regla práctica: la potencia del Zener tiene que aguantar el voltaje Zener multiplicado por la corriente que va a pasar cuando la carga se desconecta. Si el cálculo se acerca al watt, sube de potencia o pasa a un regulador de voltaje.

Dos parientes que se compran en la misma pasada. El Diodo Referencia Voltaje LM336Z-2.5 2.5V se conecta como un Zener en paralelo con la carga y una resistencia en serie, pero por dentro es una referencia de bandgap: 2,5V con un pin de ajuste, muy poca deriva con la temperatura y trabaja entre 400 µA y 10 mA, en TO92. Es el que va como referencia de un ADC o de un medidor, donde a un Zener común le sobra tolerancia. El Diodo Diac 2A 32V no fija voltaje: conduce en los dos sentidos cuando la tensión supera los 32V de ruptura y por eso es el que dispara el TRIAC en un dimmer, un regulador de velocidad o cualquier control de potencia en alterna.

1N4148 de señal y kits surtidos

El Diodo Rectificador De Alta Frecuencia 1N4148-DO35 no es para fuentes: es el diodo de conmutación rápida de 100V y 200mA que va en lógica, protección de entradas, temporizadores, osciladores y alrededor de microcontroladores. Recupera en unos 4 ns y viene en vidrio DO35. Se vende por unidad.

Si estás partiendo o reparas equipos, un kit sale más a cuenta que comprar de a uno. El Kit 100 Diodos 8 Variedades 1N4148 1N4007 1N5819 1N5399 1N5408 1N5822 FR107 FR207 trae 25 unidades de 1N4148 y de 1N4007, 10 de 1N5399, 5 de 1N5408, 10 de recuperación rápida FR107 y otras 10 de FR207, y los Schottky 1N5819 y 1N5822: cubre señal, rectificación de 1A a 3A, rápidos y Schottky en una sola caja. El Kit Diodos 200 unidades 10 Valores se concentra en la serie 1N4001 a 1N4007 más los Schottky 1N5817, 1N5818 y 1N5819. El Kit 255 Diodos de 22 tipos es el más amplio: incluye las series 1N4001 a 1N4007, 1N5400 a 1N5408 y Zener 1N47xxA de 3,3V a 18V, entre otros.

Puentes rectificadores: los cuatro diodos en una pieza

Para rectificar onda completa se necesitan cuatro diodos en puente. Se pueden armar con cuatro 1N4007 o 1N5408, pero en cuanto la corriente sube conviene el puente integrado: una sola pieza con dos terminales AC y dos DC, y en los grandes un orificio para atornillarlo a un disipador. Se elige igual que un diodo suelto, por corriente y voltaje.

• Rectificador puente plano KBP307: puente plano de 3A para fuentes chicas en PCB.
• Puente Rectificador KBPC610 1000V 6A: 6A y 1000V con orificio para disipador.
• Puente rectificador GBJ1006: 10A y 600V en encapsulado GBJ compacto.
• Puente rectificador KBJ1010: 10A y 1000V en encapsulado plano SIP4, con sobrecorriente de 170A.
• Puente rectificador de diodos KBPC5010 50A 1000V: 50A para fuentes industriales, automatización y maquinaria CNC.
• Rectificador de Potencia 70A 1000V KBPC-7010: el de mayor corriente de la categoría.
• Kit Puente Rectificador DIY: para aprender armando. Trae la PCB de 30 x 28 mm, cuatro 1N4007, el condensador de filtro, un LED con su resistencia y dos terminales; acepta de 3V a 18V de alterna y entrega hasta 1A en continua.

Sobre los 6A el puente va con disipador aunque el número de la ficha diga que sobra: la caída de dos diodos en serie, a plena corriente, es calor que hay que sacar.

Tabla completa de diodos y puentes rectificadores

Los 31 productos de la familia, con tipo, corriente, voltaje y para qué sirve cada uno.

Producto	Tipo	Corriente	Voltaje	Para qué sirve
Diodo rectificador 1N4007 de proposito general	Rectificador	1A	1000V	Fuentes chicas, rueda libre en relés y bobinas, protección contra inversión de polaridad. Encapsulado DO41 axial.
Diodo rectificador M7 1N4007 SMD	Rectificador SMD	1A	1000V	El mismo 1N4007 en montaje superficial, para PCB sin agujeros.
Diodo Rectificador 1N5399	Rectificador	1,5A	1000V	Un escalón sobre el 1N4007 cuando el 1A queda justo. Encapsulado DO201AD.
Diodo Rectificador 1N5408 3A 1000V	Rectificador	3A	1000V	Fuentes lineales, adaptadores y cargadores de potencia media. Caída típica de 1V a 1A.
Diodo rectificador 10A10	Rectificador	10A	1000V	Fuentes grandes y supresión de picos en bobinas y relés de potencia. Encapsulado R6.
Diodo industrial 100a 1600v catodo a base	Rectificador de potencia	100A	1600V	Montaje a tornillo con cátodo a base: rectificadores industriales, soldadoras, cargadores de baterías.
Diodo rectificador Schottky 1N5819	Schottky	1A	40V	Baja caída y conmutación rápida: entradas de alimentación de 5V y 12V, protección de polaridad sin perder casi voltaje.
Diodo Schottky SR5200	Schottky	5A	Ver ficha	Caída directa de 0,4V típica en encapsulado TO220: rectificación de alta eficiencia y fuentes conmutadas.
Diodo Schottky FFSH15120A	Schottky de carburo de silicio	15A	1200V	Inversores, fuentes conmutadas y conversión de energía de alta tensión.
MUR2060CT Diodo SCHOTTKY De Recuperación Rápida 220 a 20A 600V	Dual ultrarrápido, cátodo común	10A por rama	600V	Fuentes switching: dos diodos en un TO220 con recuperación de 35 ns. No es Schottky pese al nombre.
Diodo Zener 1/2W BZX55C6V2 6.2V	Zener	0,5W	6,2V	Referencia de voltaje y recorte en circuitos de señal.
Diodo Zener 1N4734A 5.6V 1W	Zener	1W	5,6V	Regulación y protección contra sobretensión en líneas de 5V. Encapsulado DO41.
Diodo Zener 15V 1W	Zener	1W	15V	Fijar o recortar 15V en fuentes de mayor exigencia.
Diodos Zener 1W 3-12V	Zener	1W	3V, 3,3V, 5,1V, 5,6V, 6,2V, 7,5V, 9,1V o 12V	Eliges el voltaje en la ficha. El Zener de 1W para el valor que no tienes.
Diodo Referencia Voltaje LM336Z-2.5 2.5V	Referencia de voltaje (bandgap, se usa como Zener)	400 µA a 10 mA	2,5V ajustable	Referencia estable para ADC, DAC, medidores y fuentes reguladas. Encapsulado TO92.
Diodo Diac 2A 32V	DIAC (bidireccional)	2A	32V de ruptura	Disparo de TRIAC en dimmers, reguladores de velocidad y control de potencia en alterna.
Diodo Rectificador De Alta Frecuencia 1N4148-DO35	Señal, conmutación rápida	200mA	100V	Lógica, protección de entradas, temporizadores y osciladores. Recuperación de unos 4 ns.
Rectificador puente plano KBP307	Puente rectificador	3A	700V de trabajo, 1000V inverso pico	Puente plano para fuentes chicas en PCB.
Puente Rectificador KBPC610 1000V 6A	Puente rectificador	6A	1000V	Onda completa con orificio para disipador. Sobrecorriente de 125A.
Puente rectificador GBJ1006	Puente rectificador	10A	600V	Encapsulado GBJ compacto para fuentes, cargadores y electrodomésticos.
Puente rectificador KBJ1010	Puente rectificador	10A	1000V	Encapsulado plano SIP4 para PCB con disipador. Sobrecorriente de 170A.

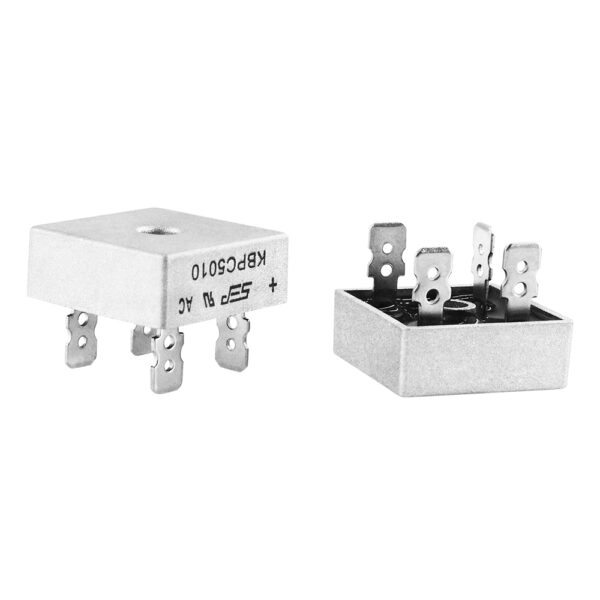

Puente rectificador de diodos KBPC5010 50A 1000V	Puente rectificador	50A	1000V	Fuentes industriales, automatización y maquinaria CNC. Dos terminales AC y dos DC.
Rectificador de Potencia 70A 1000V KBPC-7010	Puente rectificador	70A	1000V	El de mayor corriente: rectificación de potencia con dos terminales AC y dos DC.
Kit Puente Rectificador DIY	Kit puente rectificador para armar	1A	3V a 18V AC de entrada	PCB de 30 x 28 mm con cuatro 1N4007, condensador de filtro, LED, resistencia y terminales. Para aprender rectificación.

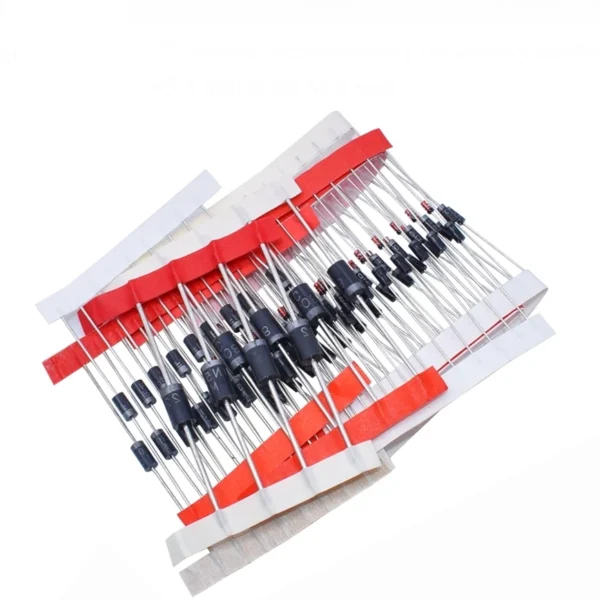

Kit 100 Diodos 8 Variedades 1N4148 1N4007 1N5819 1N5399 1N5408 1N5822 FR107 FR207	Kit	100 unidades	8 modelos	Señal, rectificadores de 1A a 3A, recuperación rápida FR107 y FR207, y Schottky 1N5819 y 1N5822.
Kit 255 Diodos de 22 tipos	Kit	255 unidades	22 modelos	Series 1N4001 a 1N4007, 1N5400 a 1N5408 y Zener 1N47xxA de 3,3V a 18V, entre otros.
Kit Diodos 200 unidades 10 Valores	Kit	200 unidades	10 modelos	1N4001 a 1N4007 más los Schottky 1N5817, 1N5818 y 1N5819.
Diodo LED Bicolor Rojo y Verde 5mm Difuso de 2 Pines	LED	20mA	1,8 a 2,2V rojo, 3 a 3,4V verde	Indicador de estado que cambia de color al invertir la polaridad.
Diodo Laser Rojo 6mm 5V	Diodo láser	Ver ficha	5V	Punto rojo con cables, para barreras y apuntadores.
Lente de cristal con Diodo Laser	Diodo láser con lente	Ver ficha	Ver ficha	Diodo láser encapsulado con lente de cristal.
Sensor infrarrojo fotodiodo y fototransistor	Par emisor y receptor IR	Ver ficha	Ver ficha	Barreras ópticas, detección de objetos y comunicación infrarroja.

Cuál elegir según tu proyecto

• Proteger un Arduino o ESP32 de una pila al revés: Diodo rectificador Schottky 1N5819. Cae menos de medio volt; un 1N4007 te dejaría la placa con 0,7V menos.
• Rueda libre en un relé, solenoide o motor DC chico: Diodo rectificador 1N4007 de proposito general en antiparalelo con la bobina. Para motores y relés de potencia, Diodo rectificador 10A10.
• Fuente lineal desde un transformador: hasta 3A, cuatro Diodo Rectificador 1N5408 3A 1000V o un Rectificador puente plano KBP307; sobre eso, Puente Rectificador KBPC610 1000V 6A o Puente rectificador KBJ1010 con disipador.
• Cargador de baterías, soldadora o banco industrial: Puente rectificador de diodos KBPC5010 50A 1000V, Rectificador de Potencia 70A 1000V KBPC-7010 o el Diodo industrial 100a 1600v catodo a base.
• Fuente switching o inversor: MUR2060CT Diodo SCHOTTKY De Recuperación Rápida 220 a 20A 600V hasta 600V y Diodo Schottky FFSH15120A hasta 1200V. Los rectificadores comunes son demasiado lentos ahí.
• Fijar una referencia o recortar una sobretensión: un Zener del voltaje que necesitas: Diodo Zener 1N4734A 5.6V 1W para 5V, Diodo Zener 1/2W BZX55C6V2 6.2V para señal, Diodo Zener 15V 1W para 15V o el surtido Diodos Zener 1W 3-12V para el valor que falte. Si la referencia va a un ADC o a un instrumento, el Diodo Referencia Voltaje LM336Z-2.5 2.5V de 2,5V es más estable que cualquier Zener.
• Disparar un TRIAC en un dimmer o control de velocidad: Diodo Diac 2A 32V.
• Aprender a rectificar armando la placa: Kit Puente Rectificador DIY, con los cuatro 1N4007, el condensador y el LED incluidos.
• Lógica, osciladores y protección de entradas: Diodo Rectificador De Alta Frecuencia 1N4148-DO35.
• Para tener de todo en el cajón: Kit 100 Diodos 8 Variedades 1N4148 1N4007 1N5819 1N5399 1N5408 1N5822 FR107 FR207 si haces circuitos, Kit 255 Diodos de 22 tipos si reparas equipos y necesitas voltajes de toda la serie.

En la misma categoría están los diodos que emiten o reciben luz: el Diodo LED Bicolor Rojo y Verde 5mm Difuso de 2 Pines que cambia de color al invertir la polaridad, el Diodo Laser Rojo 6mm 5V de punto con cables, la Lente de cristal con Diodo Laser y el par Sensor infrarrojo fotodiodo y fototransistor para barreras ópticas. Si lo que buscas es entender por dentro cómo funciona un diodo, la polarización y por qué existen tantos tipos, está explicado paso a paso en el artículo El diodo explicado para makers del blog.

Preguntas frecuentes

¿Qué diodo compro si no sé cuál necesito?

Para rectificar, proteger polaridad o poner en rueda libre en un circuito común, el 1N4007: 1A, 1000V y es el que aparece en casi todos los esquemas. Si la corriente pasa de 1A, sube a 1N5399 (1,5A), 1N5408 (3A) o 10A10 (10A). Si el circuito es de señal o lógica, el 1N4148. Si necesitas fijar un voltaje, un Zener de ese valor.

¿Cuál es la diferencia entre un diodo rectificador y un Schottky?

La caída de voltaje y la velocidad. Un rectificador como el 1N4007 cae alrededor de 0,7V a 1V y conmuta lento; un Schottky como el 1N5819 cae entre 0,2V y 0,4V y conmuta rápido, pero aguanta menos voltaje inverso (40V en el caso del 1N5819 contra 1000V del 1N4007). El Schottky va donde perder voltaje duele o donde hay alta frecuencia; el rectificador va donde hay 220V rectificados o picos altos.

¿Puedo reemplazar un 1N4007 por un 1N5408 o al revés?

Del 1N4007 al 1N5408 sí: mismos 1000V, más corriente (3A contra 1A) y solo cambia el tamaño del encapsulado, que es más grande. Al revés no si la corriente supera 1A. Los dos son lentos, así que ninguno reemplaza a un Schottky o a un ultrarrápido en una fuente switching.

¿Qué Zener necesito para regular a 5V?

Un Zener de 5,1V o 5,6V, como el 1N4734A de 5,6V y 1W, con una resistencia en serie que limite la corriente. La potencia se calcula con el voltaje Zener por la corriente que pasa cuando la carga se desconecta: si se acerca a 1W conviene pasar a un regulador de voltaje. Para referencia en señal, sin carga, basta el BZX55C6V2 de medio watt.

¿Cuándo conviene un puente rectificador en vez de cuatro diodos?

Cuando la corriente pasa de 1A o 2A, o cuando quieres menos soldaduras y un montaje que se pueda atornillar a un disipador. Hasta 3A, cuatro 1N5408 o un KBP307 plano resuelven; de 6A en adelante, KBPC610, GBJ1006 o KBJ1010; para 50A o 70A, KBPC5010 y KBPC7010. En todos los grandes el disipador no es opcional.

¿Cómo sé cuál pata del diodo es el cátodo?

Por la banda impresa en el cuerpo: el lado marcado es el cátodo y por ahí sale la corriente en polarización directa. En el 10A10 la franja es gris; en el 1N4007 y el 1N5408 es una banda de color sobre el cuerpo negro; en el 1N4148 de vidrio es una línea oscura. En los puentes rectificadores los terminales vienen marcados con el símbolo de alterna y con más y menos.
