$ 500 IVA incluido

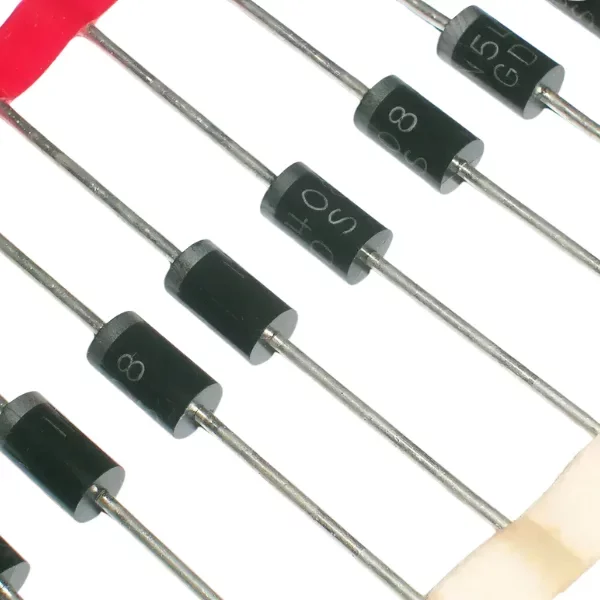

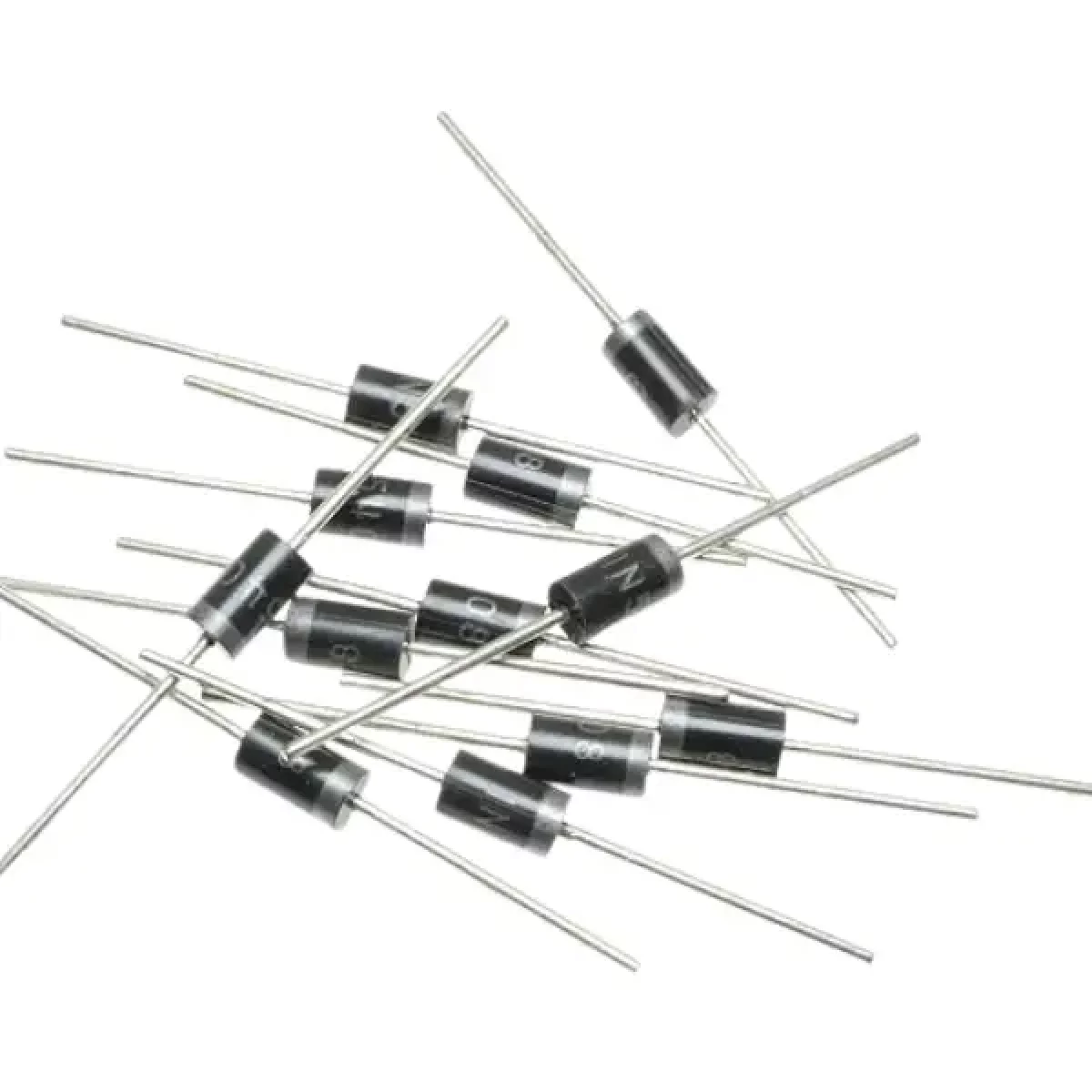

Diodo rectificador 1N5408 de silicio, 3A y 1000V, encapsulado DO-201AD, con stock disponible en Curicó. Despacho a todo Chile en 24 a 48 hrs.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción
¿Qué es el Diodo Rectificador 1N5408?
El diodo rectificador 1N5408 es un componente electrónico de silicio de propósito general fabricado en encapsulado axial DO-201AD (también denominado DO-27), diseñado para convertir corriente alterna en corriente continua soportando hasta 3 amperios de corriente directa promedio y una tensión inversa de pico de hasta 1000 voltios. Este diodo es el estándar de la industria para fuentes de alimentación lineales, adaptadores AC/DC, cargadores de batería y puentes rectificadores de potencia media. Su construcción robusta y su amplio margen de tensión lo hacen ideal para circuitos conectados directamente a la red eléctrica de 220V, entornos industriales y proyectos de electrónica de potencia donde se exige rectificación confiable y larga vida útil. Gracias a su encapsulado con terminales de alambre axial, es compatible con protoboard, borneras y montaje directo en PCB.
El 1N5408 pertenece a la familia de diodos de unión PN de silicio. Su caída de tensión directa típica es de 1,0 voltio a 1 ampere y asciende a 1,2 voltios a plena carga de 3A. La unión de silicio ofrece baja corriente de fuga en polarización inversa (tipicamente 5 µA a 25°C) y buena estabilidad térmica hasta 150°C de temperatura de unión. Su velocidad de conmutación es baja (tiempo de recuperación inversa de varios microsegundos), lo que lo hace óptimo para rectificación de red eléctrica a 50 a 60 Hz pero no adecuado para fuentes conmutadas de alta frecuencia. Soporta corrientes de pico no repetitivas de hasta 200A durante un ciclo, protegiéndolo ante arranques bruscos de carga.
Características Técnicas
El 1N5408 opera aprovechando la asimetría de conducción de la unión semiconductora: en polarización directa (ánodo más positivo que cátodo) conduce con baja resistencia diferencial y la caída de voltaje permanece casi constante independiente de la corriente en el rango nominal. En polarización inversa, la unión bloquea el flujo con alta impedancia hasta alcanzar la tensión de ruptura de 1000V. La potencia disipada en operación continua a 3A es aproximadamente 3,6W (VF × I = 1,2V × 3A), por lo que a plena carga se recomienda asegurar una buena evacuación térmica montando el cuerpo del diodo sobre una superficie metálica o usando un pequeño disipador.
Especificaciones Eléctricas
| Parámetro | Valor |
|---|---|
| Corriente directa promedio (Io) | 3 A |
| Voltaje de pico inverso repetitivo (VRRM) | 1000 V |
| Voltaje directo máximo (VF) a 3 A | 1,2 V |
| Caída de voltaje directa típica a 1 A | 1,0 V |
| Corriente de pico no repetitiva (IFSM) | 200 A (un ciclo, 8,3 ms) |
| Corriente de fuga inversa (IR) a 25°C | 5 µA |
| Temperatura de unión máxima (Tj) | 150°C |
| Resistencia térmica unión a ambiente | ~50°C/W (sin disipador) |
Pinout y Terminales
| Terminal | Símbolo | Descripción |
|---|---|---|
| Ánodo | A (+) | Extremo positivo; la corriente convencional entra por aquí en polarización directa |
| Cátodo | K (−) | Extremo negativo; identificado por la banda impresa en el cuerpo del diodo |
Dimensiones y Condiciones Ambientales
| Característica | Valor |
|---|---|
| Encapsulado | DO-201AD (DO-27) |
| Temperatura de operación (unión) | 55°C bajo cero a 150°C |
| Temperatura de almacenamiento | 55°C bajo cero a 175°C |
| Desclasificación de corriente sobre 75°C | Lineal hasta 0 A a 150°C |
| Cuerpo | Cilíndrico, plástico negro |
Aplicaciones
- Rectificadores de media onda y onda completa en fuentes de alimentación lineales
- Puentes rectificadores para adaptadores AC/DC de potencia media (hasta 3A)
- Protección contra inversión de polaridad en proyectos con baterías y paneles solares
- Supresión de transitorios en cargas inductivas de baja frecuencia como relés y solenoides
- Circuitos de carga de baterías y reguladores lineales no conmutados
- Proyectos educativos de electrónica de potencia y laboratorio universitario
Preguntas Frecuentes
¿El 1N5408 reemplaza directamente al 1N4007?
Sí. Ambos soportan 1000V de tensión inversa de pico, pero el 1N5408 admite el triple de corriente directa: 3A frente a 1A del 1N4007. El 1N5408 es un reemplazo directo del 1N4007 en cualquier circuito con mayor margen de seguridad en corriente. La relación inversa no aplica: no uses 1N4007 donde el diseño especifica 1N5408 si la corriente de carga supera 1A, ya que el componente se sobrecalentará.
¿Sirve el 1N5408 para rectificar en fuentes conmutadas (switching)?
No es el componente adecuado para esa aplicación. El 1N5408 tiene un tiempo de recuperación inversa de varios microsegundos, lo que genera pérdidas y calor excesivos a frecuencias superiores a 1 kHz. Para fuentes conmutadas usa diodos de recuperación rápida (FR107, FR207, UF4007) o diodos Schottky (1N5819, SS34) según el nivel de tensión requerido.
¿Necesita disipador el 1N5408 operando a plena carga?
A 3A continuos la potencia disipada es aproximadamente 3,6W. El encapsulado DO-201AD tiene una resistencia térmica de unión a ambiente de alrededor de 50°C/W sin disipador, lo que elevaría la temperatura de unión en 180°C sobre la temperatura ambiente, superando el límite de 150°C. Para operar a plena corriente es imprescindible montar el cuerpo del diodo sobre una superficie metálica conductora de calor o añadir un pequeño disipador de aletas.
¿Cómo identifico el cátodo del 1N5408?
El cátodo está marcado con una banda gris o plateada impresa alrededor de uno de los extremos del cuerpo cilíndrico negro. La corriente convencional fluye desde el ánodo (el extremo sin banda) hacia el cátodo (el extremo con banda). En el esquemático, el vértice del triángulo apunta siempre hacia el cátodo. Conecta el cátodo hacia la carga o el polo positivo de salida del rectificador.
Complementa tu proyecto
Información adicional
| Corriente directa máxima | 3 A |
|---|---|
| Voltaje inverso de pico | 1000 V |
| Encapsulado | DO-201AD (DO-27) |
| Voltaje directo típico | 1,0 V a 1 A |
| Temperatura de operación | 55°C bajo cero a 150°C |
| Corriente de pico no repetitiva | 200 A |
| N° de parte (MPN) | 1N5408 |
