$ 2.890 IVA incluido

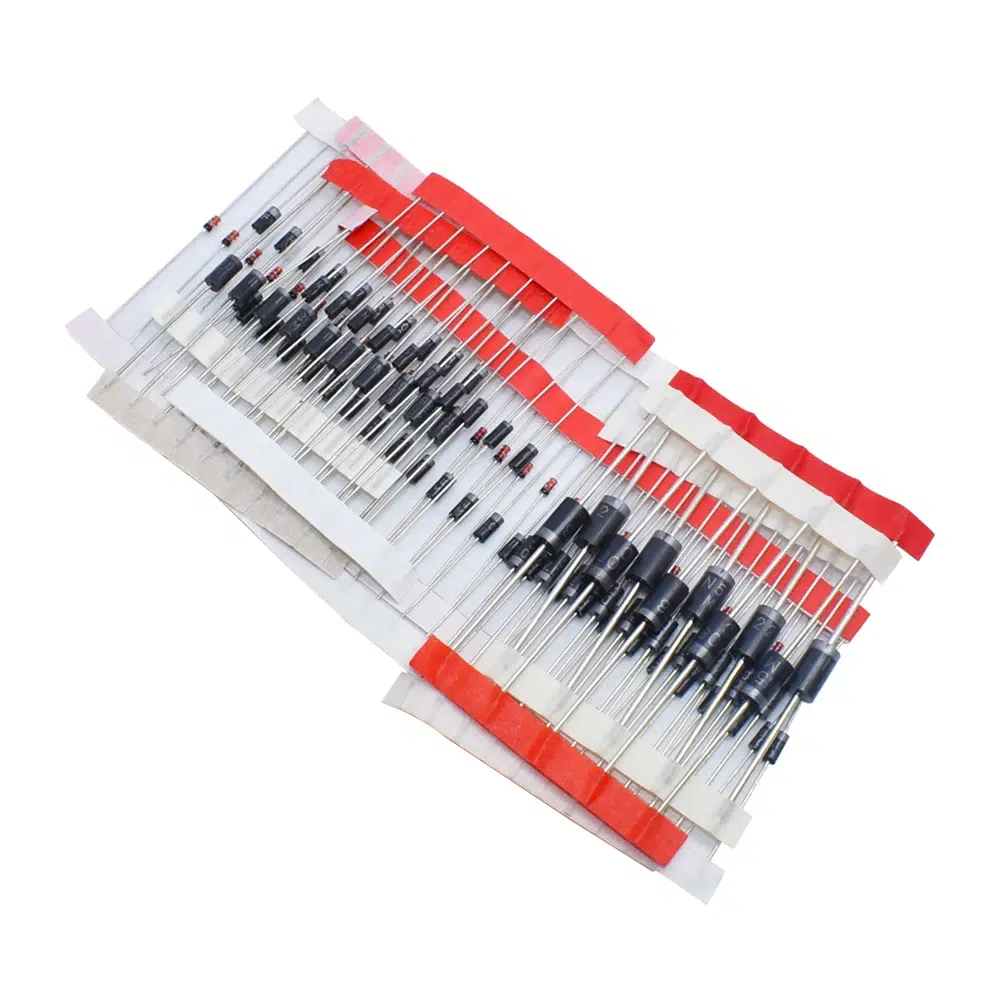

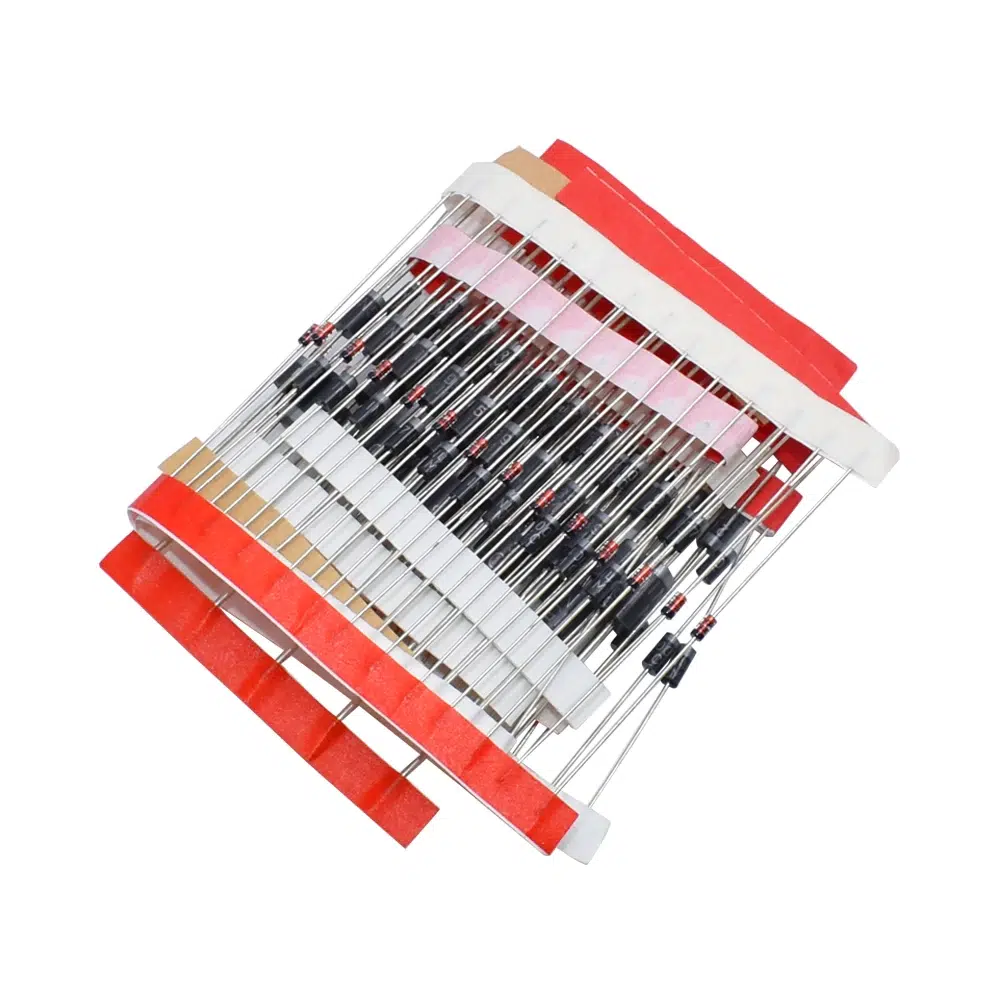

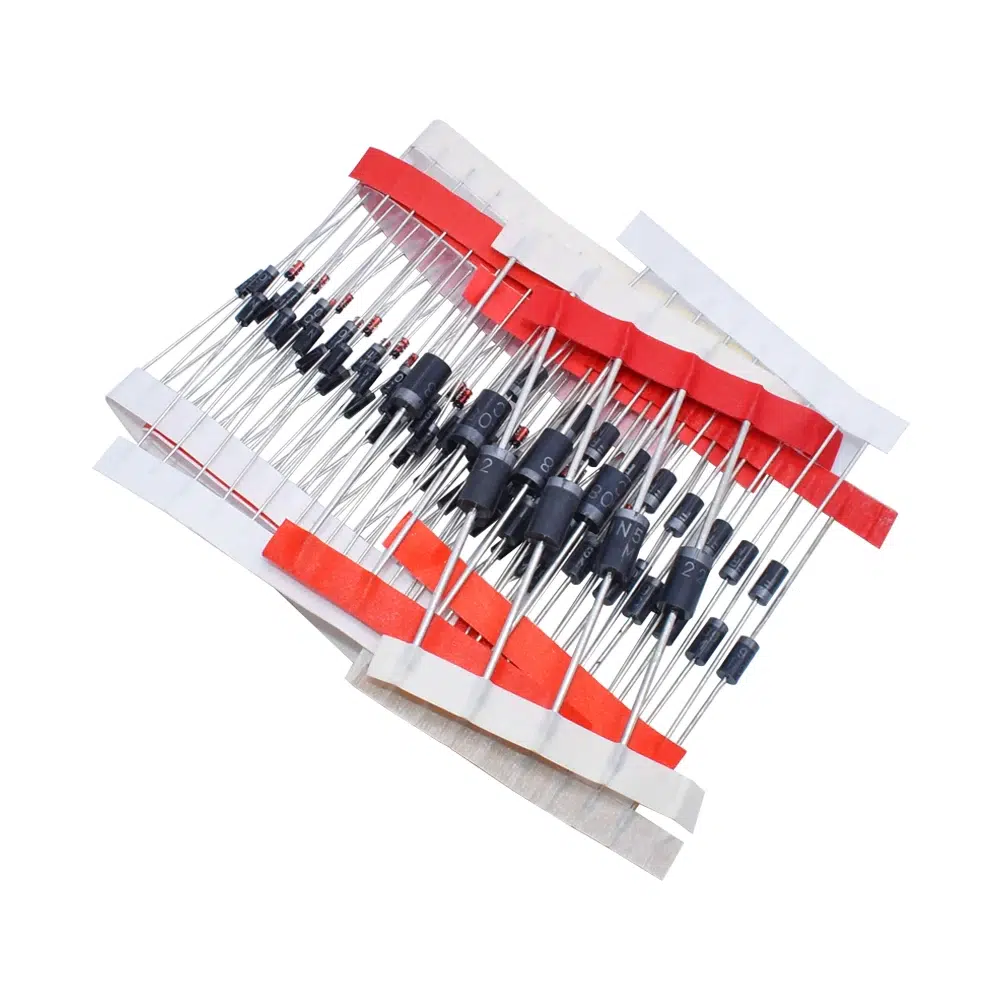

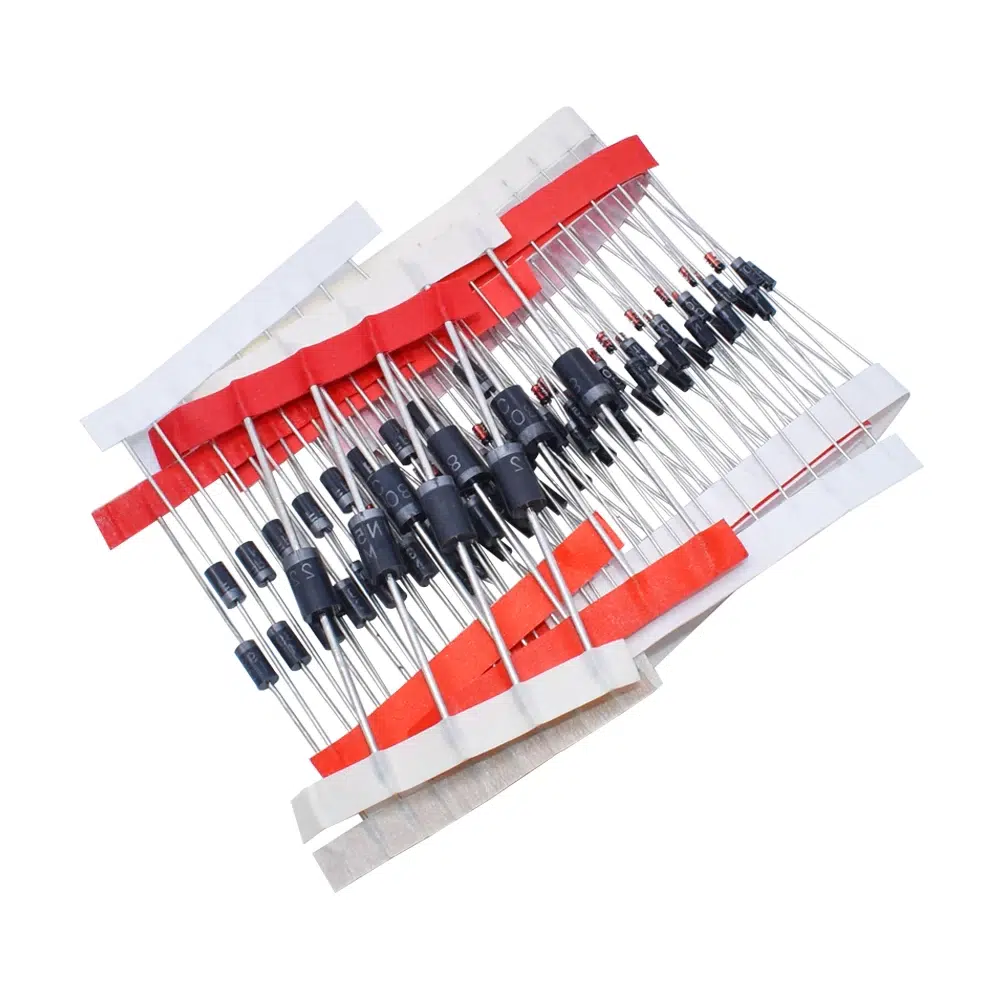

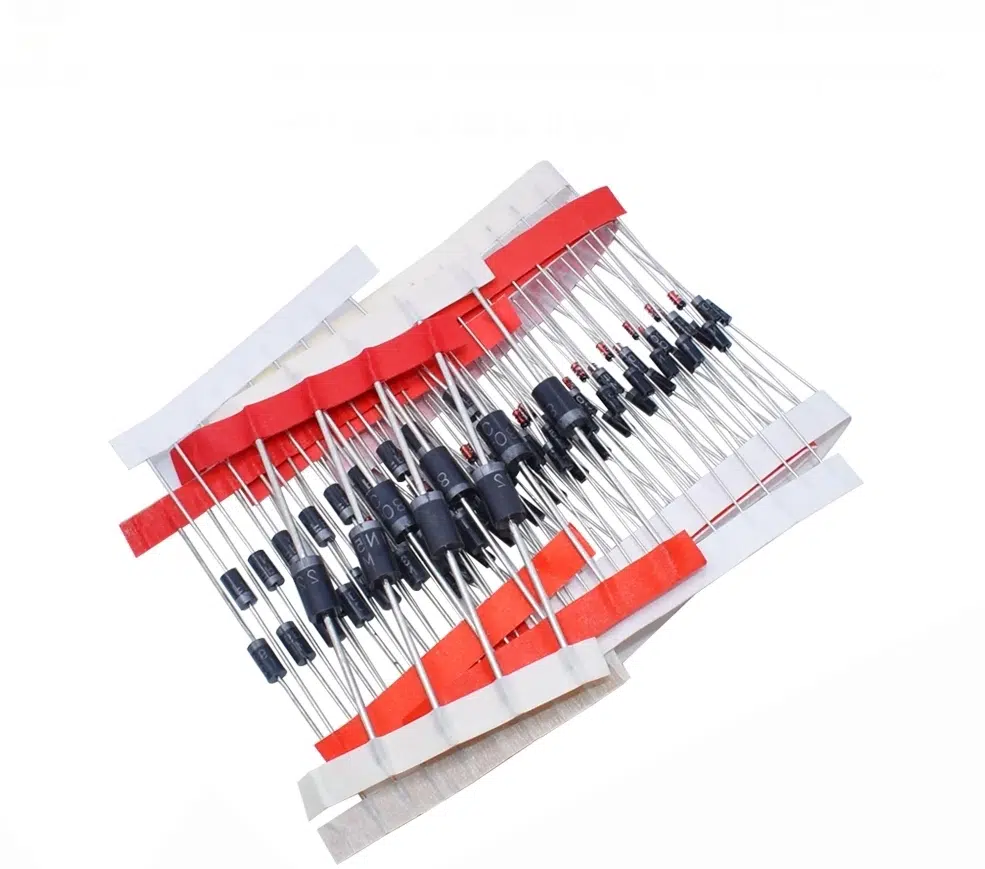

Kit de 100 diodos unidireccionales con 8 variedades para siempre tener diodos a tu disposición en tus proyectos electrónicos.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
Precios por Volumen
Lleva más, paga menos automáticamente.| Desde 10 unids. | -5% | $ 2.746 c/u |
| Desde 20 unids. | -8% | $ 2.659 c/u |
| Desde 40 unids. | -12% | $ 2.543 c/u |
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción
Este kit incluye 100 diodos distribuidos en 8 modelos diferentes, cuidadosamente seleccionados para cubrir las aplicaciones más comunes en electrónica analógica y digital. Contiene diodos de conmutación rápida, rectificadores de uso general, rectificadores de alta corriente, recuperación rápida y Schottky, ofreciendo una solución completa para reparación de equipos, desarrollo de circuitos y proyectos electrónicos.
Cada tipo de diodo posee características específicas de corriente, velocidad de conmutación y caída de tensión, permitiendo seleccionar el componente más adecuado según la aplicación.

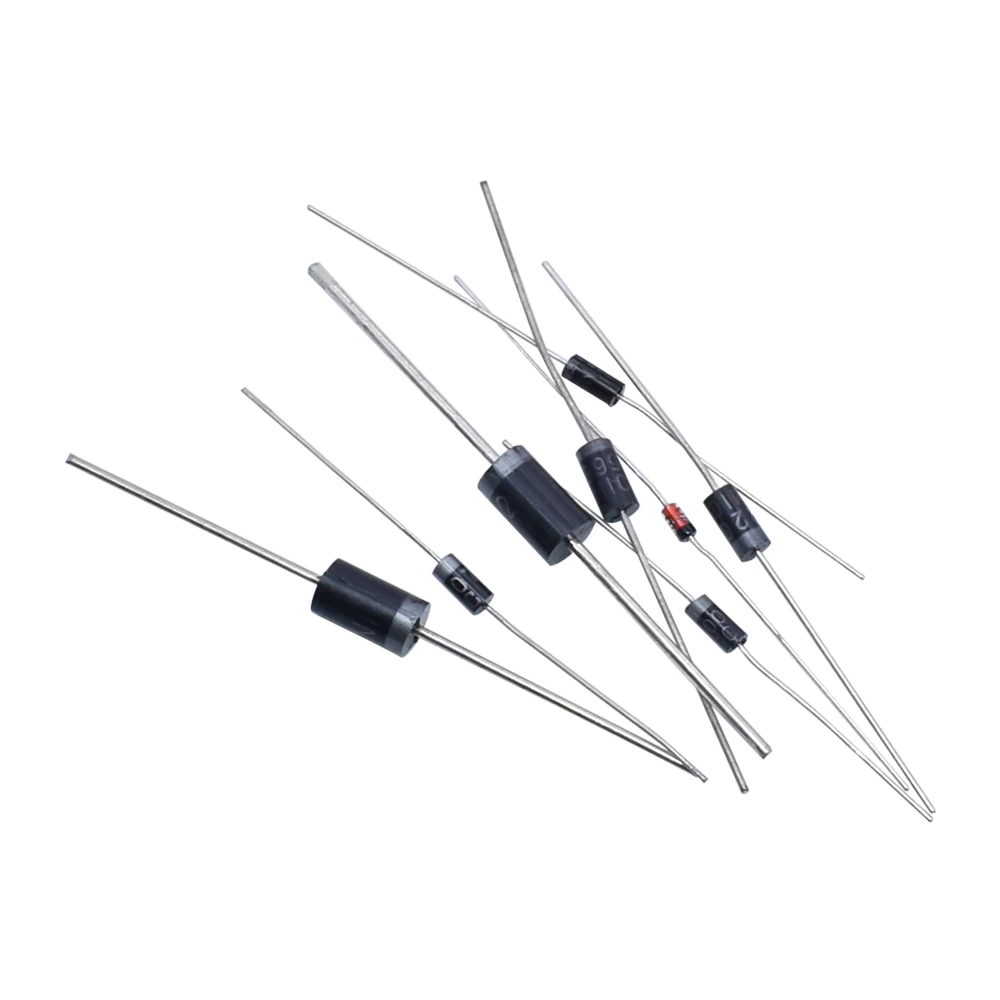

El pack incluye:
- 25 unidades 1N4148.
- 10 unidades 1N5399.
- 10 unidades FR107.
- 25 unidades 1N4007.
- 5 unidades 1N5408.
- 10 unidades FR207.
- 10 unidades 1N5819.
- 5 unidades 1N5822.
Características de los modelos incluidos:
1N4148 – Diodo de conmutación rápida
Diseñado para el manejo de señales de alta frecuencia y circuitos digitales donde se requiere una respuesta extremadamente rápida.
- Tipo: Conmutación rápida (Switching)
- Corriente máxima: 200 mA
- Potencia máxima: 500 mW
- Voltaje inverso máximo: 100 V
- Tiempo de recuperación: ≈4 ns
Aplicaciones: lógica digital, protección de entradas, temporizadores, osciladores y microcontroladores.
1N4007 – Diodo rectificador de uso general
Ideal para rectificación de corriente alterna, protección contra inversión de polaridad y fuentes de alimentación.
- Tipo: Rectificador estándar
- Corriente máxima: 1 A
- Voltaje inverso máximo: 1000 V
- Corriente de pico: 30 A
Aplicaciones: fuentes de alimentación, cargadores y protección de circuitos.
1N5819 – Diodo Schottky
Su baja caída de tensión reduce las pérdidas de energía, haciéndolo ideal para circuitos de alta eficiencia.
- Tipo: Schottky
- Corriente máxima: 1 A
- Voltaje inverso máximo: 40 V
- Caída de tensión directa: 0,2 a 0,45 V (aprox.)
Aplicaciones: convertidores DC-DC, fuentes conmutadas, protección de polaridad y sistemas alimentados por baterías.
1N5399 – Diodo rectificador de mayor capacidad
Adecuado para aplicaciones donde se requiere mayor corriente que la serie 1N400x.
- Tipo: Rectificador
- Corriente máxima: 1,5 A
- Voltaje inverso máximo: 1000 V
- Corriente de pico: 50 A
Aplicaciones: fuentes de alimentación, rectificación de potencia y equipos electrónicos.
1N5408 – Diodo rectificador de alta corriente
Diseñado para fuentes de alimentación y equipos que demandan corrientes elevadas.
- Tipo: Rectificador de potencia
- Corriente máxima: 3 A
- Voltaje inverso máximo: 1000 V
- Corriente de pico: 200 A
Aplicaciones: cargadores, inversores, rectificación de potencia y fuentes industriales
1N5822 – Diodo Schottky de alta corriente
Combina una baja caída de tensión con una mayor capacidad de corriente.
- Tipo: Schottky
- Corriente máxima: 3 A
- Voltaje inverso máximo: 40 V
- Caída de tensión directa: 0,4 a 0,55 V (aprox.)
Aplicaciones: fuentes conmutadas, convertidores Buck, protección de baterías y paneles solares.
FR107 – Diodo rectificador de recuperación rápida
Ofrece una velocidad de conmutación muy superior a los rectificadores convencionales.
- Tipo: Recuperación rápida (Fast Recovery)
- Corriente máxima: 1 A
- Voltaje inverso máximo: 1000 V
- Tiempo de recuperación: ≈500 ns
Aplicaciones: fuentes switching, inversores, convertidores DC-DC y fuentes de alimentación de alta frecuencia.
FR207 – Diodo rectificador de recuperación rápida
Versión de mayor corriente del FR107 para aplicaciones de mayor potencia.
- Tipo: Recuperación rápida (Fast Recovery)
- Corriente máxima: 2 A
- Voltaje inverso máximo: 1000 V
- Tiempo de recuperación: ≈500 ns
Aplicaciones: fuentes conmutadas, inversores, cargadores y convertidores electrónicos.
Preguntas Frecuentes
¿Qué es un diodo y cuál es su función principal en un circuito electrónico?
Un diodo es un componente semiconductor que actúa como una válvula unidireccional para la corriente eléctrica. Permite que la corriente fluya fácilmente en una dirección (hacia adelante) pero bloquea el flujo en la dirección opuesta (hacia atrás). Su función principal es la rectificación (convertir CA en CC), pero también se usan en regulación de voltaje, protección contra polaridad inversa, detección de señales, y como interruptores.
¿Qué tipos de diodos se incluyen en este kit y cuáles son sus usos comunes?
Este kit de 100 diodos ofrece una variedad útil para proyectos generales:
- 1N4148: Un diodo de señal de propósito general muy común, utilizado para conmutación rápida, protección contra picos de voltaje y rectificación en señales de baja potencia.
- 1N400x (ej. 1N4007): Diodos rectificadores de propósito general para aplicaciones de potencia media. Pueden manejar voltajes inversos más altos y corrientes más elevadas que el 1N4148, comúnmente usados en fuentes de alimentación.
- 1N5819 / 1N5822: Son diodos Schottky, conocidos por su baja caída de voltaje directo y conmutación muy rápida. Se usan a menudo en fuentes de alimentación conmutadas, protección contra polaridad inversa y aplicaciones de alta frecuencia.
- FR107 / FR207: Son diodos rectificadores rápidos (fast recovery diodes). Ofrecen una recuperación más rápida que los 1N400x, lo que es beneficioso en rectificadores de alta frecuencia o circuitos de conmutación de potencia.
- 1N5399 / 1N5408: Son rectificadores de propósito general con mayores capacidades de voltaje inverso y corriente en comparación con el 1N4007.
¿Cómo se identifica la polaridad de un diodo?
Los diodos tienen una polaridad definida por el ánodo (A) y el cátodo (K). El cátodo suele estar marcado con una banda o anillo en uno de los extremos del cuerpo del diodo. Para que el diodo conduzca, el voltaje en el ánodo debe ser más positivo que el voltaje en el cátodo (Vak > 0.7V para diodos de silicio). Al soldar, asegúrate de que la marca del cátodo esté orientada correctamente según el diagrama de tu circuito.
¿Para qué tipo de proyectos son ideales estos diodos?
Este kit es muy útil para una amplia gama de proyectos, incluyendo:
- Fuentes de alimentación: Rectificación de voltaje, protección contra polaridad inversa.
- Circuitos de conmutación: Como interruptores electrónicos en señales o potencia.
- Circuitos de protección: Supresión de picos de voltaje o protección contra retroalimentación de corriente.
- Circuitos lógicos y de temporización: Como componentes en circuitos más complejos.
- Reparaciones: Tener a mano diodos comunes para reemplazar componentes dañados.
¿Qué precauciones debo tener al soldar o trabajar con diodos?
Al trabajar con diodos:
- Polaridad: Siempre verifica la polaridad (ánodo y cátodo) antes de soldar.
- Voltaje y corriente: Asegúrate de que el diodo que uses cumpla con los requisitos de voltaje inverso (Vr) y corriente directa (If) de tu circuito. Los diodos del kit tienen especificaciones diferentes para manejar distintas condiciones.
- Temperatura: Evita sobrecalentar los diodos durante la soldadura, ya que pueden dañarse.
- Protección: Si manejas altos voltajes o corrientes, considera el uso de diodos con mayor capacidad de potencia y voltaje.
¿Cómo sé cuál diodo específico usar en mi proyecto?
La elección del diodo depende de los requisitos de tu circuito. Por ejemplo:
- Para conmutación rápida en señales, usa 1N4148.
- Para rectificación de potencia general en fuentes de 220V, usa la serie 1N400x o 1N540x.
- Para aplicaciones de alta frecuencia o baja caída de voltaje, usa diodos Schottky como el 1N5819/1N5822.
- Para rectificación rápida en fuentes conmutadas, usa los FR107/FR207.
Consultar el datasheet de cada diodo te dará información detallada sobre sus capacidades.
