Los Más Vendidos de Voltaje y Corriente
Acá están los módulos para medir corriente y voltaje con un Arduino, un ESP32 o a simple vista con un display. La compra se decide por tres cosas: cuánta corriente vas a medir (5A, 20A o 30A), si la señal es alterna o continua, y si puedes cortar el cable para poner el sensor en serie o necesitas una pinza que se abrocha sobre el conductor sin tocar nada.
- ACS712 de 5A o 20A: efecto Hall, mide AC y DC, va en serie con la carga.
- No invasivo 30A: pinza que se cierra sobre un conductor, solo corriente alterna.
- Voltaje: ZMPT101B para 220V AC, divisor resistivo para DC hasta 25V.
- Displays: voltímetro y amperímetro con pantalla LED, sin microcontrolador.
| Producto | Qué mide | Rango | Cómo se conecta | Salida | Para qué proyecto |
|---|---|---|---|---|---|
| Sensor de corriente ACS712 5A | Corriente AC y DC | ±5A | En serie con la carga | Analógica, 185 mV/A | Motores chicos, baterías, fuentes de laboratorio, consumo de un módulo |
| Sensor de corriente ACS712 20A | Corriente AC y DC | Hasta 20A | En serie con la carga | Analógica, 100 mV/A | Motores DC grandes, cargadores, paneles solares, bancos de baterías |
| Sensor de corriente no invasivo 30A | Corriente AC | 0 a 30A | Pinza sobre un conductor, sin cortar el cable | 0 a 1V AC, relación 1000:1 | Consumo de un circuito de la casa, una máquina o un tablero a 220V |
| Sensor de voltaje AC ZMPT101B | Voltaje AC | Hasta 250V | En paralelo con la línea, con transformador aislado | Analógica ajustable por potenciómetro | Medir los 220V de la red con Arduino o ESP32, calcular RMS y potencia junto a un sensor de corriente |
| Sensor de voltaje DC | Voltaje DC | Hasta 25V | En paralelo, divisor resistivo | Analógica reducida | Batería de 12V, panel solar chico, fuente de alimentación |

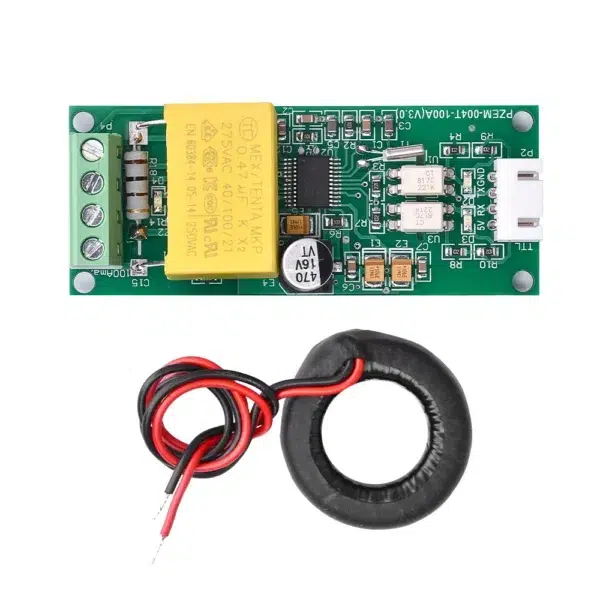

↓ Todos los Productos de esta Categoría ↓
Ofrecemos una amplia gama de sensores de voltaje y corriente ideales para tus proyectos de Arduino. Encuentra sensores de corriente como el ACS712, voltímetros, amperímetros, y módulos de voltaje alterno. Todos nuestros productos están diseñados para ofrecer precisión y facilidad de integración en sistemas de control eléctrico.
¿Qué es el sensor de corriente ACS712 y cómo funciona?
El sensor de corriente ACS712 mide la corriente en un circuito mediante la detección del campo magnético generado por la corriente que fluye a través de un conductor. Proporciona una salida analógica proporcional a la corriente medida, ideal para aplicaciones con Arduino.
¿Para qué sirve el sensor de voltaje ZMPT101B?
El sensor de voltaje ZMPT101B es un módulo utilizado para medir voltajes de corriente alterna (AC). Con él, puedes medir la tensión en proyectos que requieren precisión en el control de voltajes AC, como sistemas de monitoreo de energía.
¿Cómo funciona el voltímetro digital 0-100V?
El voltímetro digital 0-100V mide el voltaje de corriente continua (DC) y muestra el valor en una pantalla digital. Es ideal para proyectos donde se necesita monitorear voltajes dentro de un rango de 0 a 100V.
¿Qué es el módulo comparador de voltaje LM393?
El módulo comparador de voltaje LM393 compara dos señales de voltaje y genera una salida digital dependiendo de cuál sea mayor. Es útil para aplicaciones como monitoreo de voltaje en sistemas de control y automatización.
¿Cómo usar el sensor de corriente no invasivo 30A?
El sensor de corriente no invasivo 30A mide la corriente sin necesidad de cortar el cable. Simplemente se coloca alrededor del conductor y puede medir hasta 30A, ideal para aplicaciones de monitoreo eléctrico sin modificar el circuito.
Sensor de corriente de 5A, 20A o 30A: el rango lo pone la carga
El número que acompaña al sensor es la corriente máxima que mide, y conviene elegirlo lo más ajustado posible: un ACS712 de 5A entrega 185 mV por cada amperio, así que un motor que consume 800 mA se ve con claridad en el ADC de un Arduino; ese mismo motor en un sensor de 30A se pierde en el ruido, porque el módulo reparte los mismos 5V de salida en un rango seis veces más ancho.

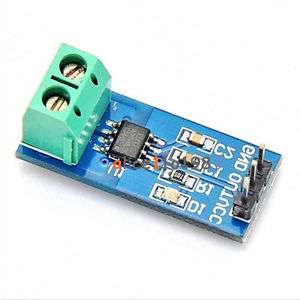

Hasta 5A es el sensor de partida para casi todo proyecto de mesa. El Sensor de corriente ACS712 5A mide corriente alterna y continua hasta ±5A con salida analógica de 185 mV/A, aislamiento galvánico por efecto Hall y conexión directa a Arduino, ESP32, Raspberry Pi o STM32. Sirve para el consumo de un motor chico, de un módulo, de una batería o de una fuente.
Hasta 20A cuando entran motores DC grandes, cargadores, paneles solares o un banco de baterías. El Sensor de corriente ACS712 20A es el mismo chip de Allegro con un rango más ancho y 100 mV por amperio de sensibilidad, también AC y DC y también en serie con la carga.
Hasta 30A en alterna es el terreno del Sensor de corriente no invasivo 30A, un transformador de corriente con clip que se abrocha sobre un conductor y entrega de 0 a 1V AC proporcional, con relación 1000:1 y trabajo a 50 o 60 Hz. Es el sensor para medir lo que consume un circuito de la casa, un tablero o una máquina a 220V sin intervenir la instalación.
La misma familia tiene el ACS712 de 30A y el INA219 con interfaz I2C, que mide corriente y voltaje a la vez y entrega potencia calculada por el bus; cuando están disponibles aparecen en la grilla de esta categoría.
Invasivo o pinza no invasiva: cómo se conecta cada uno
Esta es la decisión que más gente se salta y la que más determina si el sensor sirve o no.
- Invasivo (ACS712): la corriente pasa por dentro del módulo. Hay que abrir el circuito y poner el sensor en serie con la carga, por el borne de tornillo de dos pines. Mide alterna y continua, y como es efecto Hall, la carga queda aislada del lado del microcontrolador. Sin corriente, la salida queda a la mitad de la alimentación, y sube o baja según el sentido.
- No invasivo (transformador de corriente con clip): se abre la pinza, se cierra sobre un conductor y listo, sin cortar ni desconectar nada. Solo funciona con corriente alterna, porque el transformador necesita un campo que cambie. Tiene que abrazar un solo conductor: si lo cierras sobre el cable completo, con fase y neutro juntos, los campos se cancelan y lee cero.
Para leer el Sensor de corriente no invasivo 30A con un Arduino, la salida de 0 a 1V AC oscila alrededor de cero, y el ADC no lee voltajes negativos: hace falta un divisor de dos resistencias que centre la señal a la mitad de la alimentación, más un condensador entre ese punto y tierra. Con eso el sketch muestrea un ciclo completo y calcula el valor RMS. Los ACS712 no necesitan nada de eso: se alimentan a 5V y la salida va directo al pin analógico.
Sensor de voltaje: ZMPT101B para 220V AC y divisor para DC
Medir voltaje de la red no se hace con un divisor de resistencias pegado al Arduino. El Sensor de voltaje AC ZMPT101B trae un transformador de voltaje de precisión y un amplificador operacional: mide hasta 250V AC, el transformador aísla el lado de 220V del lado del microcontrolador, y un potenciómetro en la placa ajusta la amplitud de la salida para que quepa en el rango del ADC. Con la señal muestreada se calcula el voltaje RMS, y si en el mismo sketch entra un sensor de corriente, sale la potencia.
Para corriente continua el problema es más simple. El Sensor de voltaje DC es un divisor resistivo que baja el voltaje de entrada a un nivel que el pin analógico puede leer, con entrada hasta 25V DC: batería de 12V, panel solar chico, salida de una fuente. Como es un divisor, no aísla; la tierra del circuito medido y la del microcontrolador quedan unidas, y eso hay que tenerlo claro cuando se miden varias cosas a la vez.
Si el voltaje a medir es de microvoltios o milivoltios, como el de una celda de carga, una galga o un shunt de muy baja resistencia, ningún ADC de 10 bits lo va a ver. Ahí entra el Módulo amplificador AD620 de microvoltios, un amplificador de instrumentación con ganancia ajustable por potenciómetro multivuelta y alimentación de 3 a 12V, que sube la señal a un nivel legible antes del ADC.
Displays voltímetro y amperímetro: medir sin microcontrolador
No todo proyecto necesita un sketch. Cuando lo que hace falta es ver el número en un panel, un display con pantalla LED resuelve la medición completa, incluida la conversión.
El Display de voltaje DC 3,5 a 30V es el más chico de la familia: 23 x 15 x 9 mm, tres cables (positivo, negativo y medición), pantalla LED de 3 dígitos y precisión de ±1%. Se alimenta del mismo rango que mide, así que va derecho en una batería, en la salida de una fuente o en el tablero de un vehículo.
El Display voltímetro digital 0 a 100V con amperímetro 10A mide voltaje de 0 a 100V DC y corriente hasta 10A en la misma pantalla LED, con chasis de 48 x 29 x 22 mm para montarlo en un panel. El display se energiza por sus dos cables delgados con 4,5 a 30V DC, el cable amarillo lee el voltaje y los dos cables gruesos van en serie con la carga para la corriente. Es el módulo típico de una fuente de banco armada en casa, de un cargador o de un sistema solar chico donde importa ver voltaje y consumo a la vez. Se puede alimentar desde la misma fuente que mide o desde una fuente aparte.
Para todo lo que pasa por USB C, el Probador USB C PD 3.1 FNIRSI FNB C2 es otra categoría de herramienta: mide de 4 a 50V, hasta 6,5A y 240W, detecta los protocolos de carga rápida (PD 2.0 y 3.0, PPS, QC 2.0 y 3.0, entre otros), lee el chip eMarker del cable y graba curvas de hasta 9 horas. Sirve para saber si un cargador entrega lo que promete y si el cable es el cuello de botella.
Señales industriales: lazo 4 a 20mA y aislamiento analógico
En una planta, la señal no viaja como voltaje de 0 a 5V sino como corriente de 4 a 20mA, que no se degrada con el largo del cable y que avisa de un cable cortado cuando cae a cero. El Convertidor de voltaje a corriente 0 a 10V a 4 a 20mA recibe de 0 a 10V DC, entrega 4 a 20mA, se alimenta de 12 a 24V DC, tiene precisión de ±0,5% de fondo de escala y va con bornes de tornillo para riel DIN o panel. Es la pieza que conecta la salida analógica de un Arduino o un PLC con un variador de frecuencia o una válvula proporcional.
Cuando el sensor va montado en un equipo con otra tierra, o al lado de motores y contactores que meten ruido, el Gravity: Analog Signal Isolator aísla la señal analógica con acoplamiento óptico. El microcontrolador recibe la misma señal sin conexión eléctrica directa con la fuente, y se acaban los bucles de tierra y las lecturas que saltan cada vez que arranca una máquina.
Qué más aparece en esta categoría
Junto a los sensores hay dos productos que no miden nada pero que se compran con ellos. El Módulo regulador de voltaje AC DC 12V LM7812 acepta de 15 a 24V, en alterna o en continua, y entrega 12V DC estabilizados hasta 1,2A con protección térmica y de sobrecorriente: sirve para alimentar un display o un módulo desde un transformador o una fuente más alta. El Cautín Fnirsi HS-02A es un cautín portátil por USB C PD de hasta 100W, con puntas C210 y pantalla OLED que muestra temperatura, voltaje y potencia; es el que va en la mesa cuando hay que soldar los pines de estos módulos.
Cuál elegir según tu proyecto
- Medir el consumo de un motor DC, un servo o un módulo con Arduino: Sensor de corriente ACS712 5A. Si el motor pasa de 5A, Sensor de corriente ACS712 20A.
- Monitor de energía de la casa o de una máquina a 220V: Sensor de corriente no invasivo 30A sobre la fase del circuito, más el Sensor de voltaje AC ZMPT101B si quieres potencia real y no solo corriente.
- Monitor de batería de 12V o panel solar chico: Sensor de voltaje DC para el voltaje y un ACS712 en serie para la corriente de carga y descarga. Si no va microcontrolador, el Display voltímetro digital 0 a 100V con amperímetro 10A muestra las dos cosas en la misma pantalla.
- Fuente de banco armada en casa: Display voltímetro digital 0 a 100V con amperímetro 10A en el frente. Si solo necesitas ver el voltaje y el espacio es poco, Display de voltaje DC 3,5 a 30V.
- Celda de carga, galga o termopar: Módulo amplificador AD620 de microvoltios entre el sensor y el ADC.
- Diagnóstico de cargadores y cables USB C: Probador USB C PD 3.1 FNIRSI FNB C2.
- Salida analógica hacia un variador, una válvula o un PLC: Convertidor de voltaje a corriente 0 a 10V a 4 a 20mA, y Gravity: Analog Signal Isolator si el equipo comparte tierra con motores o contactores.
Si dudas entre dos rangos de ACS712, elige el más chico que cubra el pico de corriente del proyecto: la resolución la ganas ahí, y un sensor sobredimensionado convierte todo lo que está bajo un amperio en ruido.
El resto del catálogo de esta familia
| Producto | Qué mide | Rango | Cómo se conecta | Salida | Para qué proyecto |
|---|---|---|---|---|---|
| Display voltímetro digital 0 a 100V con amperímetro 10A | Voltaje y corriente DC | 0 a 100V y hasta 10A | Cables, con chasis para panel | Pantalla LED, voltaje y corriente a la vez | Fuente de banco, cargador, sistema solar sin microcontrolador |
| Display de voltaje DC 3,5 a 30V | Voltaje DC | 3,5 a 30V | 3 cables: alimentación y medición | Pantalla LED de 3 dígitos | Ver el voltaje de una batería o una fuente en un panel, mide 23 x 15 mm |
| Probador USB C PD 3.1 FNIRSI FNB C2 | Voltaje, corriente y potencia por USB C | 4 a 50V, 0 a 6,5A, 240W | Entre el cargador y el equipo | Pantalla TFT, curvas y registro | Diagnóstico de cargadores y cables USB C, protocolos PD y QC |
| Módulo amplificador AD620 de microvoltios | Amplifica señales de microvoltios | Ganancia ajustable | Entre el sensor y el ADC | Analógica amplificada | Celdas de carga, galgas, termopares, shunt de baja resistencia |
| Convertidor de voltaje a corriente 0 a 10V a 4 a 20mA | Convierte señal de voltaje en lazo de corriente | Entrada 0 a 10V, salida 4 a 20mA | Bornes de tornillo, riel DIN o panel | Lazo 4 a 20mA | Llevar la señal de un DAC o PLC a un variador o válvula industrial |
| Gravity: Analog Signal Isolator | Aísla una señal analógica | Según señal de entrada | Entre dos circuitos con tierras distintas | Analógica aislada | Proteger el microcontrolador cuando el sensor va en un equipo ruidoso o con otra tierra |
| Módulo regulador de voltaje AC DC 12V LM7812 | No mide: regula | Entrada 15 a 24V AC o DC, salida 12V DC hasta 1,2A | Bornes de entrada y salida | 12V DC estabilizados | Alimentar a 12V un sensor, un display o un módulo desde un transformador o una fuente más alta |
| Cautín Fnirsi HS-02A | No mide: suelda | Hasta 100W por USB C PD | Cable USB C a un cargador PD | Pantalla OLED con temperatura, voltaje y potencia | Soldar los módulos de esta categoría; también aparece en la grilla |
Preguntas frecuentes
¿El ACS712 mide corriente alterna y continua?
Sí. El ACS712 es un sensor de efecto Hall y responde tanto a corriente AC como DC. Sin corriente, la salida queda a la mitad de la alimentación; con corriente en un sentido sube y en el otro baja. Para alterna hay que muestrear un ciclo completo y calcular el RMS en el sketch.
¿Qué diferencia hay entre el ACS712 y el sensor no invasivo de 30A?
El ACS712 va en serie con la carga: hay que cortar el cable y pasar la corriente por dentro del módulo, y mide AC y DC hasta 5A o 20A según el modelo. El no invasivo de 30A es una pinza que se cierra sobre un conductor sin cortarlo, mide solo corriente alterna y entrega de 0 a 1V AC proporcional, con relación 1000:1.
¿Puedo medir el consumo de mi casa con el sensor no invasivo de 30A?
Sirve para un circuito o una máquina de hasta 30A, que cubre la mayoría de los circuitos de una casa. La pinza tiene que abrazar un solo conductor, la fase, dentro del tablero: si la cierras sobre el cable completo con fase y neutro juntos, lee cero. Para leerlo con un Arduino hace falta un divisor que centre la señal a la mitad de la alimentación, porque la salida es alterna y el ADC no lee negativos.
¿Cómo mido los 220V de la red con un Arduino?
Con el sensor de voltaje AC ZMPT101B. Trae un transformador que aísla el lado de 220V del microcontrolador y un potenciómetro para ajustar la amplitud de salida al rango del ADC. Mide hasta 250V AC, y junto a un sensor de corriente permite calcular la potencia. Un divisor resistivo directo a la red no es opción.
¿Qué necesito para monitorear una batería de 12V?
Para el voltaje, el sensor de voltaje DC de hasta 25V, que es un divisor resistivo listo para el pin analógico. Para la corriente de carga o descarga, un ACS712 de 5A o 20A en serie según el consumo. Si no vas a usar microcontrolador, el display voltímetro 0 a 100V con amperímetro 10A muestra voltaje y corriente en una sola pantalla.
¿Sirve el sensor de voltaje DC para medir 220V?
No. El sensor de voltaje DC es un divisor resistivo para corriente continua hasta 25V y no aísla nada: conectarlo a la red es peligroso para ti y para el microcontrolador. Para alterna el módulo correcto es el ZMPT101B, que tiene transformador de aislamiento.
