$ 11.640 IVA incluido
Interfaz de precisión para convertir señales industriales 4-20mA a voltaje analógico. Ideal para telemetría, control de procesos y lectura de sensores industriales con Arduino o ESP32. Disponible en Curicó con envíos rápidos a todo Chile desde la Región del Maule.
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.

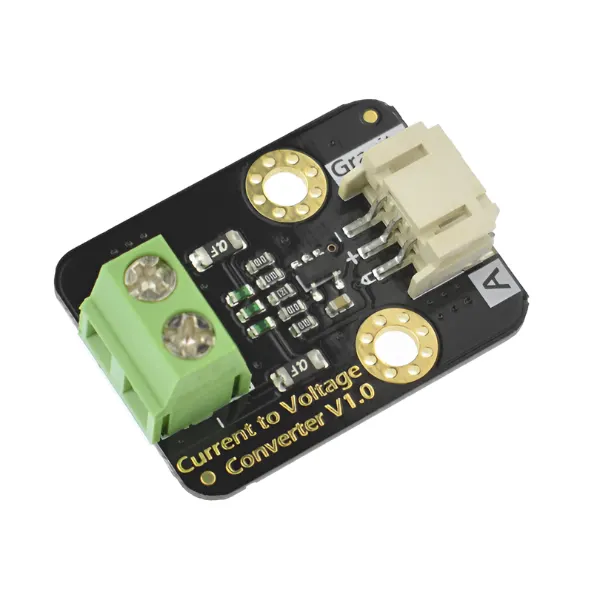

El Convertidor de Corriente a Voltaje Analógico es un módulo de precisión diseñado para transformar señales industriales de 4-20mA en señales de voltaje compatibles con microcontroladores como Arduino, ESP32 o PLC. Este dispositivo es esencial para integrar sensores industriales de presión, flujo o nivel en sistemas de monitoreo electrónico estándar.
| Especificaciones Máximas | |
|---|---|
| Rango de Corriente de Entrada | 4mA a 20mA |
| Voltaje de Alimentación (VCC) | 3.3V a 5.5V DC |
| Precisión de Conversión | ±0.5% F.S. (a 25°C) |
| Características Térmicas | |
|---|---|
| Temperatura de Operación | -40°C a 85°C |
| Deriva Térmica | 150 ppm/°C |
| Humedad de Almacenamiento | 5% a 95% RH (Sin condensación) |
| Especificaciones Adicionales | |
|---|---|
| Interfaz de Conexión | Gravity de 3 pines (Analógico) |
| Resistencia Interna de Muestreo | 120 Ohms |
| Dimensiones del PCB | 30mm x 22mm |
El terminal verde (bloque de terminales) recibe la señal de corriente: ‘+’ para la entrada de 4-20mA y ‘-‘ para el retorno. El conector blanco tipo Gravity se conecta a tu microcontrolador: VCC (Rojo), GND (Negro) y Señal (Azul/Blanco).
Se puede reemplazar usando una resistencia de precisión de 250 ohms (para obtener 1-5V), pero este módulo es superior al incluir filtrado de ruido, protección y compatibilidad directa con voltajes de 3.3V.
Directamente no, ya que Raspberry Pi no tiene entradas analógicas. Necesitarás un conversor ADC externo como el ADS1115 para leer la señal de este módulo.
El módulo tiene un margen de seguridad, pero corrientes sostenidas sobre los 30mA podrían dañar la resistencia de muestreo de precisión o saturar la salida de voltaje.
Viene calibrado de fábrica, pero se recomienda realizar una calibración por software en el código del microcontrolador para compensar variaciones en el voltaje de referencia de la fuente de poder.
