Relé

Un relé (también relay o relevador) deja que una señal chica, como el pin de un Arduino, encienda una carga grande: una ampolleta de 220V, una bomba, los faros del auto. Para elegir bien necesitas dos números: el voltaje de la bobina y la corriente de los contactos.

• Bobina: 5V si lo manda un Arduino, 12V si viene de una batería o fuente aparte, 24V en tableros.
• Relé 12V: Módulo relé de 1 canal 12V para Arduino, Rele 12v 30A para cargas pesadas o Relé 12V DC 40A Para Auto para el auto. Abajo va la tabla con los 13 de 12V.

Producto	Tipo	Bobina / alimentación	Contactos	Para qué proyecto
Módulo relé de 1 canal 12V	Módulo 1 canal, sin optoacoplador, activo en bajo	12V DC desde fuente externa, GND común con el micro	10A a 250VAC o 30VDC (NO 10A, NC 5A)	Arduino o ESP en un sistema que ya tiene 12V: riego, tablero chico
Módulo Relé 12V / 24v 1 Canal Optoacoplado con selector de disparo	Módulo 1 canal optoacoplado, jumper de disparo alto o bajo	12V (o 24V según variante) por JD VCC	10A a 250VAC, 15A a 125VAC	Instalación que queda funcionando: aísla el micro del pico de la bobina
Rele 12v 30A	Relé de potencia suelto (Songle SLA), 5 pines	12V DC, 75mA de bobina	30A hasta 250VAC o 30VDC	Motores y luces de potencia; se dispara con transistor y diodo
Relé 12V DC 40A Para Auto	Relé automotriz 5 pines SPDT (COM, NO, NC)	12V DC	40A, contactos de aleación de plata, 100.000 operaciones	Faros, neblineros, bombas, amplificadores y ventiladores del auto; se cablea con el Conector Relé 5pin para Auto

Relé 12V: módulo para Arduino, 30A de potencia o 40A automotriz

"Relé 12V" son en realidad cuatro familias distintas que comparten el voltaje de la bobina. Antes de comprar, decide cuál de las cuatro es tu caso.

Módulo relé 12V para Arduino o ESP32. Es el relé montado en una placa con transistor, LED y borneras, pensado para un sistema que ya tiene 12V (riego, tablero, vehículo). El Módulo relé de 1 canal 12V conmuta 10A a 250VAC, se activa con 0V en el pin de señal y no lleva optoacoplador. Su ficha lo dice con todas sus letras: la alimentación de 12V va a los pines VCC y GND del módulo desde una fuente externa, nunca desde el pin 5V del Arduino, y el GND del módulo se une al GND del micro. Si el montaje va a quedar instalado, el Módulo Relé 12V / 24v 1 Canal Optoacoplado con selector de disparo suma el optoacoplador que aísla el pin del pico de la bobina, alimenta la bobina por JD VCC y trae un jumper para elegir disparo en alto o en bajo sin tocar el código.

Relé 12V de potencia suelto. Sin placa, para cuando 10A quedan cortos. El Rele 12v 30A es un Songle de 5 pines que conmuta 30A hasta 250VAC o 30VDC; su bobina consume 75mA, así que no lo puedes disparar directo desde un pin: necesita un transistor NPN y un diodo de rueda libre en paralelo con la bobina. El Relé JQX-14F-1A 16A 12/24v es un relé sellado de 6 pines y un solo contacto normalmente abierto para 16A, para soldar en tu propia placa. Y el Relé SDR 5/12/24 V DC en su variante de 12V es el relé de 10A que va dentro de casi todos los módulos, para diseño en PCB.

Relé 12V automotriz. El Relé 12V DC 40A Para Auto es el de 5 pines que se usa en faros, neblineros, bombas de aceite, ventiladores, aire acondicionado y amplificadores: 40A con contactos de aleación de plata, 100.000 operaciones eléctricas y 10 millones mecánicas. Es SPDT: un común, un normalmente abierto y un normalmente cerrado, así que también sirve para conmutar una carga entre dos fuentes. Se cablea con el Conector Relé 5pin para Auto, que es el arnés precableado con los terminales que corresponden.

Relé 12V con la lógica adentro. No necesita microcontrolador: el Relé 1 canal con auto bloqueo y botón funciona como interruptor de un pulso, el Módulo de relé de retardo digital de doble LED de 12 V aplica retardos de 0,1 s a 999 min con memoria, y el Relé inalámbrico 12V 1 canal interruptor RF 433MHz + control remoto se abre con un control remoto a 433MHz. Los tres conmutan 10A. Para tablero, el Relé 4 canales para base de 14 pines 12/24/220V en variante 12V va enchufado en la Base para Relé 14 pines y se cambia sin tocar un cable.

La tabla comparativa reúne los 13 relés de 12V de esta categoría por tipo, bobina, contactos y proyecto.

Cuál elegir según tu proyecto

• Encender una ampolleta o una bomba chica desde un Arduino UNO, Nano o Mega: Módulo relé 5v de 1 canal. Si son dos o cuatro cargas, Relé 5V de 2 canales optoacoplado o Modulo Relé de 4 canales 5v optoacoplado. Bobina de 5V, se alimentan desde la placa.
• Lo mismo pero en un sistema que ya corre a 12V (riego, tablero, camioneta): Módulo relé de 1 canal 12V para pruebas y montajes simples, Módulo Relé 12V / 24v 1 Canal Optoacoplado con selector de disparo si va a quedar instalado.
• Faros, neblineros, bomba o amplificador del auto: Relé 12V DC 40A Para Auto con su Conector Relé 5pin para Auto. Es el relé de 40A que corresponde a esa carga y a ese voltaje.
• Motor o luz de potencia controlados por un micro: Rele 12v 30A de 30A, disparado con un transistor y un diodo de rueda libre. Para soldar en tu placa, Relé JQX-14F-1A 16A 12/24v de 16A.
• Retardar el arranque de una bomba o apagar una luz un rato después, sin código: relé con temporizador DC 5V-30V/ 250VAC si te basta un retardo fijo de 0 a 24 s por potenciómetro; Módulo Relé Temporizador De Retardo Con Micro USB 6-30 V si quieres fijarlo en pantalla; Módulo de relé de retardo digital de doble LED de 12 V si el retardo llega a minutos u horas y el equipo es de 12V.
• Portón, barrera o luz que se abre con control remoto: Relé inalámbrico 12V 1 canal interruptor RF 433MHz + control remoto, 12V y unos 100 m de alcance en campo abierto.
• Un calefactor, un horno o cualquier carga de 220V que se prende y apaga muchas veces por minuto: estado sólido. Relé de estado solido SSR-25 DA para hasta 25A, Relé de estado solido SSR-40 DA / SSR-40 AA para 40A, relé de estado solido SSR OMRON 2A 240V / control 5V 1 canal para cargas chicas desde un microcontrolador.

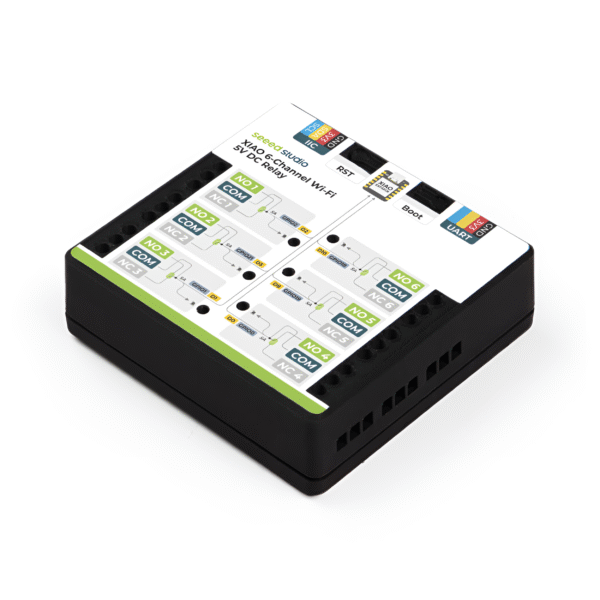

• Seis u ocho salidas por WiFi para domótica: Placa Relés IoT ESP32 KC868-A6 a 12V con Tasmota o ESPHome; en formato compacto, XIAO 6-Channel WiFi 5V DC Relay a 5V.
• Placa XIAO de Seeed: Módulo de Relé de 1 Canal para Seeed Studio XIAO, hecho para ese formato, con contactos de 5A.

Los dos números que definen un relé: bobina y contactos

Todo relé tiene dos lados que no se tocan eléctricamente. El lado de control es la bobina, y se especifica por el voltaje que la activa. El lado de potencia son los contactos, y se especifican por la corriente y el voltaje que aguantan. Confundir los dos es el error más común: el Módulo Relé 12V / 24v 1 Canal Optoacoplado con selector de disparo tiene bobina de 12V o 24V según la variante, pero sus contactos conmutan hasta 10A a 250VAC. El 12V es lo que le entregas tú; el 250V es lo que él corta.

Bobina de 5V cuando el control sale de un Arduino UNO, Nano o Mega, que trabajan a 5V. Es el caso del Módulo relé 5v de 1 canal, del Relé 5V de 2 canales optoacoplado y del Modulo Relé de 4 canales 5v optoacoplado. El de 1 canal se activa con 0V en el pin de señal (activo en bajo) y no lleva optoacoplador: la bobina la dispara un transistor.

Bobina de 12V o 24V cuando ya tienes esa fuente en el sistema, típico en tableros, autos y riego. El Módulo relé de 1 canal 12V se alimenta con 12V externos y comparte GND con el microcontrolador. La variante de 24V del Módulo Relé 12V / 24v 1 Canal Optoacoplado con selector de disparo y del Relé SDR 5/12/24 V DC es para tableros industriales que corren a ese voltaje.

Contactos. Casi todos los módulos de esta categoría declaran 10A a 250VAC o 10A a 30VDC. En la práctica eso cubre ampolletas, electroválvulas, bombas chicas y motores de baja potencia. Para más corriente cambias de familia: el Relé JQX-14F-1A 16A 12/24v sube a 16A, el Rele 12v 30A a 30A y el Relé 12V DC 40A Para Auto a 40A, todos relés sueltos, sin placa. Fíjate también en el terminal que usas: en el Módulo relé 5v de 1 canal y en el Módulo relé de 1 canal 12V la salida normalmente abierta (NO) aguanta 10A y la normalmente cerrada (NC) 5A. Si tu carga tiene que quedar encendida cuando el relé está en reposo, ese detalle cambia el módulo que te sirve.

Relé electromecánico o de estado sólido: cuál te sirve

El relé electromecánico (el clásico, también le dicen relé mecánico) mueve un contacto físico con un electroimán. Hace clic, aísla completamente los dos lados y conmuta tanto continua como alterna. Su límite es el desgaste: el Relé SDR 5/12/24 V DC y el Relé 12V DC 40A Para Auto declaran 100.000 operaciones de vida eléctrica, y los contactos sufren más con cargas inductivas. Es la opción correcta para encender y apagar de vez en cuando: una luz, una bomba, un portón.

El relé de estado sólido (SSR) no tiene partes móviles: un LED infrarrojo dispara un triac. Sin ruido, sin rebote, y conmuta miles de veces sin gastarse. Por eso es lo que va en control de temperatura por PWM lento, en hornos, en calefactores y en cualquier carga de 220V que se prenda y apague muchas veces por minuto. Su límite es el otro: solo sirve para corriente alterna en los modelos de esta categoría, y se calienta con la corriente, así que con cargas grandes necesita disipador.

• ¿La carga es DC? Electromecánico. El Relé SDR 5/12/24 V DC para soldar en PCB, cualquier módulo de 10A, o el Rele 12v 30A y el Relé 12V DC 40A Para Auto si la corriente es alta.
• ¿Conmuta muchas veces por minuto o es un calefactor? Estado sólido. El Relé de estado solido SSR-25 DA conmuta 25A entre 24 y 380VAC con una señal de 3 a 32VDC, y el Relé de estado solido SSR-40 DA / SSR-40 AA sube a 40A; la variante DA se controla con continua y la AA con 80 a 250VAC.
• ¿Es una carga chica de 220V desde un microcontrolador? Módulo SSR de baja corriente: el relé de estado solido SSR OMRON 2A 240V / control 5V 1 canal, y las versiones de 2, 4 y 8 canales (Relé SSR de estado sólido 2 canales 2A/220V, Relé SSR de estado sólido 4 canales 2A/220V, Relé SSR de estado sólido 8 canales 2A/220V). Son 2A por canal: para una ampolleta o un ventilador sirven, para un hervidor no.

Un dato práctico de la ficha del Módulo relé de 1 canal 12V: el campo magnético de un relé mecánico al conmutar puede molestar a un Arduino o una pantalla que estén pegados. Si el módulo va dentro de la misma caja que la electrónica, sepáralos o usa estado sólido.

Módulos relé para Arduino y ESP32: canales, optoacoplador y nivel de disparo

Un módulo relé es el relé más la electrónica que lo hace fácil de usar desde un pin: transistor o driver, LED indicador, borneras de tornillo para la carga y pines para la señal. Al elegirlo hay tres decisiones.

Canales. Uno por carga independiente. De 1 canal están el Módulo relé 5v de 1 canal, el Módulo relé de 1 canal 12V y el Relé 5V optoacoplado con selector de flanco; de 2, el Relé 5V de 2 canales optoacoplado y el Rele 5v 2 canales con selector; de 4, el Modulo Relé de 4 canales 5v optoacoplado. Si quieres montar el Arduino Nano encima y cablear todo con tornillos, el Módulo de relé de 4 canales y 5V, placa de extensión de shield trae el zócalo para el Nano, expone sus pines en borneras y se alimenta con una sola fuente de 7 a 12V que también alimenta al Nano.

Optoacoplador. Separa con luz el pin del microcontrolador de la bobina, así el pico de la conmutación no llega al Arduino ni lo reinicia. Los módulos de 2 y 4 canales lo traen, igual que el Módulo Relé 12V / 24v 1 Canal Optoacoplado con selector de disparo; el Módulo relé 5v de 1 canal y el Módulo relé de 1 canal 12V no, y lo declaran en la ficha. Para una prueba de mesa da lo mismo; para algo que va a quedar instalado, prefiere el optoacoplado y alimenta la bobina desde la fuente externa por el jumper JD VCC.

Nivel de disparo. Algunos módulos activan el relé con un 0 (activo en bajo) y otros con un 1. Los que tienen jumper de selección, como el Relé 5V optoacoplado con selector de flanco y el Módulo Relé 12V / 24v 1 Canal Optoacoplado con selector de disparo, te dejan cambiarlo sin tocar el código. Importa por una razón: al arrancar, muchos pines quedan en bajo, y un relé activo en bajo enciende la carga un instante antes de que corra tu programa.

Con un ESP32 o un ESP8266 a 3.3V la señal es más baja que los 5V que espera un módulo pensado para Arduino. Los módulos con optoacoplador suelen disparar igual, pero pruébalo antes de dejarlo instalado. Si trabajas con la familia XIAO de Seeed, el Módulo de Relé de 1 Canal para Seeed Studio XIAO está hecho para ese formato y sus contactos van a 5A a 250VAC o 30VDC. Y el Módulo relé para ESP8266 Arduino es una placa portadora con relé de 5V para el módulo ESP8266 chico; el ESP8266 no viene incluido. Del código: enciende y apaga con tiempos basados en millis() y no con delay(), para que el resto del programa siga corriendo mientras el relé espera.

Relés con la lógica adentro y placas de varios canales

No todo lo que conmuta necesita un microcontrolador, y cuando pasas de un relé a seis u ocho conviene una placa que integre todo.

Temporizador. El relé con temporizador DC 5V-30V/ 250VAC aplica un retardo fijado con un potenciómetro, de 0 a 24 segundos tal como viene, y se alimenta con cualquier voltaje entre 5 y 30V o por MicroUSB. Si necesitas más tiempo, la ficha entrega la fórmula T = 1.1 RC y el condensador que hay que cambiar. Si prefieres fijar el tiempo con botones y verlo en pantalla, el Módulo Relé Temporizador De Retardo Con Micro USB 6-30 V suma modos de retardo al encender, retardo al apagar y ciclo, con 6 a 30V o MicroUSB de 5V. Y para equipos de 12V con retardos largos, el Módulo de relé de retardo digital de doble LED de 12 V llega a 999 minutos, tiene tres modos, optoacoplador, protección contra polaridad invertida y guarda la configuración al apagar.

Botón con enclavamiento. El Relé 1 canal con auto bloqueo y botón se alimenta con 12V y funciona como un interruptor de un pulso: presionas y queda encendido, presionas de nuevo y se apaga. Acepta un pulsador o sensor externo en vez del botón de la placa y conmuta hasta 10A.

Control remoto RF. El Relé inalámbrico 12V 1 canal interruptor RF 433MHz + control remoto es el que se usa en portones y barreras: 12V de alimentación, unos 100 metros de alcance en campo abierto, contactos NO, NC y COM de 10A, y cuatro modos que se programan desde el propio control: momentáneo, alternar, enclavamiento con dos teclas y retardo de 2, 10 o 15 segundos. Si lo que quieres es que la carga se encienda sola cuando cambia una medición, el Relé activado con sensor de humedad DC 5V 1 canal trae el relé ya integrado.

Placas IoT y PLC. La Placa Relés IoT ESP32 KC868-A6 trae el ESP32 soldado, 6 relés de 10A a 220V con NO, COM y NC, 6 entradas digitales optoacopladas, 2 salidas analógicas de 0 a 10V, WiFi, Bluetooth, RS485 y RS232, y se alimenta con 12V DC. Se programa con Arduino, ESPHome o Tasmota, que es lo que necesitas para meterla en Home Assistant. El XIAO 6-Channel WiFi 5V DC Relay es la versión compacta de Seeed: ESP32C3 con WiFi y Bluetooth, 6 relés de 5A a 250VAC y alimentación de 5V. Para tablero con riel DIN, el Módulo PLC ESP32 Industrial 8 Relay RS485 Entradas Analógicas Alta Versatilidad suma 8 relés de 10A, 8 entradas digitales optoaisladas, 4 entradas de 4 a 20mA y 4 de 0 a 10V, con RS485 para Modbus; se alimenta con 24V DC y el ESP32 de 38 pines va aparte.

Relé industrial de zócalo. Para armar tu propia lógica en tablero, el Relé 4 canales para base de 14 pines 12/24/220V va montado en la Base para Relé 14 pines: zócalo para riel DIN de 35mm o tornillo a panel, bornes que aceptan cable de AWG 14 a 22, dos bornes para la bobina (13 y 14) y cuatro grupos independientes con su COM, NO y NC. Cambiar un relé gastado toma segundos y no tocas un cable.

El resto del catálogo de esta familia

Producto	Tipo	Bobina / alimentación	Contactos	Para qué proyecto
Relé JQX-14F-1A 16A 12/24v	Relé de potencia sellado, 6 pines, SPST NO	12V DC (variante 12V) o 24V, 0,45W	16A a 250VAC o 28VDC	Relé para soldar en tu propia placa cuando 10A quedan cortos
Relé SDR 5/12/24 V DC	Relé para PCB, el clásico de los módulos	12V DC (variante 12V), 0,36W	10A a 250VAC, 100.000 operaciones	Diseño propio en PCB: ampolletas, electroválvulas, bombas chicas
Relé 4 canales para base de 14 pines 12/24/220V	Relé industrial enchufable, 4 contactos conmutados	12V DC (variante 12V), 24V o 220VAC	5A por contacto	Tablero con riel DIN sobre la Base para Relé 14 pines: se cambia sin tocar cables
Relé 1 canal con auto bloqueo y botón	Módulo 1 canal con enclavamiento por pulso	12V DC	10A, salida NO o NC	Interruptor de un toque: pulsas y queda encendido, pulsas y se apaga
Módulo de relé de retardo digital de doble LED de 12 V	Temporizador digital con dos pantallas, optoacoplado, 3 modos	12V DC, con memoria al apagar	10A a 30VDC o 220VAC	Retardos de 0,1 s a 999 min en autos y equipos electromecánicos
relé con temporizador DC 5V-30V/ 250VAC	Temporizador analógico con potenciómetro	5 a 30V DC o MicroUSB, sirve con 12V	10A a 250VAC o 30VDC	Retardo fijo de 0 a 24 s sin código: arranque de bomba, luz que se apaga sola
Módulo Relé Temporizador De Retardo Con Micro USB 6-30 V	Temporizador con pantalla LED y botones	6 a 30V DC o MicroUSB 5V, sirve con 12V	10A a 250VAC o 30VDC	Retardo al encender, al apagar o ciclo, fijado en pantalla
Relé inalámbrico 12V 1 canal interruptor RF 433MHz + control remoto	Relé con receptor RF 433MHz y control remoto	12V DC	10A a 250VAC o 30VDC, NO, NC y COM	Portones, barreras y ventanas, unos 100 m en campo abierto
Placa Relés IoT ESP32 KC868-A6	Placa con ESP32, 6 relés, WiFi, Bluetooth, RS485	12V DC	6 salidas de 10A a 220V con NO, COM y NC	Domótica y Home Assistant con Tasmota o ESPHome

Preguntas frecuentes

¿Qué relé de 12V necesito para el auto?

El Relé 12V DC 40A Para Auto: relé automotriz de 5 pines con bobina de 12V y contactos de 40A de aleación de plata, para faros, neblineros, bombas, ventiladores y amplificadores. Es SPDT, con común, normalmente abierto y normalmente cerrado. Se cablea con el Conector Relé 5pin para Auto, que trae los terminales con cable. Para cargas más chicas dentro del vehículo, el Rele 12v 30A conmuta 30A.

¿Puedo activar un relé 12V de 30A o 40A directo desde un pin de Arduino?

No. La bobina del Rele 12v 30A necesita 12V y consume 75mA, y un pin de Arduino entrega 5V y unos 20mA. Se controla con un transistor NPN alimentado desde una fuente de 12V, con un diodo de rueda libre en paralelo con la bobina para absorber el pico al apagar. Lo mismo aplica al Relé 12V DC 40A Para Auto. Si quieres evitar ese circuito, usa un módulo con la electrónica incluida: Módulo relé de 1 canal 12V o Módulo Relé 12V / 24v 1 Canal Optoacoplado con selector de disparo.

¿Cómo se alimenta un módulo relé de 12V con un Arduino de 5V?

Con una fuente externa de 12V a los pines VCC y GND del módulo, nunca desde el pin 5V ni Vin del Arduino, y el GND del módulo unido al GND del Arduino para tener referencia común. El pin de señal va a cualquier pin digital. Así lo indica la ficha del Módulo relé de 1 canal 12V; en el Módulo Relé 12V / 24v 1 Canal Optoacoplado con selector de disparo la bobina se alimenta por JD VCC y los pines IN y VCC van al Arduino.

¿Cuál es la diferencia entre un relé de 5V, 12V y 24V?

Solo el voltaje de la bobina, o sea, lo que hace falta para activarlo. Los contactos son los mismos: el Módulo relé 5v de 1 canal, el Módulo relé de 1 canal 12V y el Módulo Relé 12V / 24v 1 Canal Optoacoplado con selector de disparo conmutan los tres 10A a 250VAC. Elige 5V si el control sale de un Arduino, 12V si esa fuente ya existe en tu sistema (auto, riego, batería) y 24V en tableros industriales.

¿Relé electromecánico o de estado sólido?

Electromecánico para conmutar de vez en cuando, para cargas DC y cuando necesitas aislamiento total con contacto físico; se gasta con los ciclos, el Relé SDR 5/12/24 V DC declara 100.000 operaciones. Estado sólido para corriente alterna que conmuta seguido, sin ruido ni desgaste, con la salvedad de que se calienta con la corriente: el Relé de estado solido SSR-25 DA con cargas grandes va con disipador.

¿Qué relé 12V conviene para retardar el arranque de una bomba?

Uno con el retardo incorporado, sin microcontrolador. El relé con temporizador DC 5V-30V/ 250VAC acepta 12V, el retardo se fija con un potenciómetro de 0 a 24 segundos y la salida es un relé de 10A. Si quieres programar el tiempo con botones y pantalla, el Módulo Relé Temporizador De Retardo Con Micro USB 6-30 V tiene modos de retardo al encender, al apagar y cíclico. Si el retardo llega a minutos u horas, el Módulo de relé de retardo digital de doble LED de 12 V va de 0,1 s a 999 min y recuerda la configuración al apagar.
