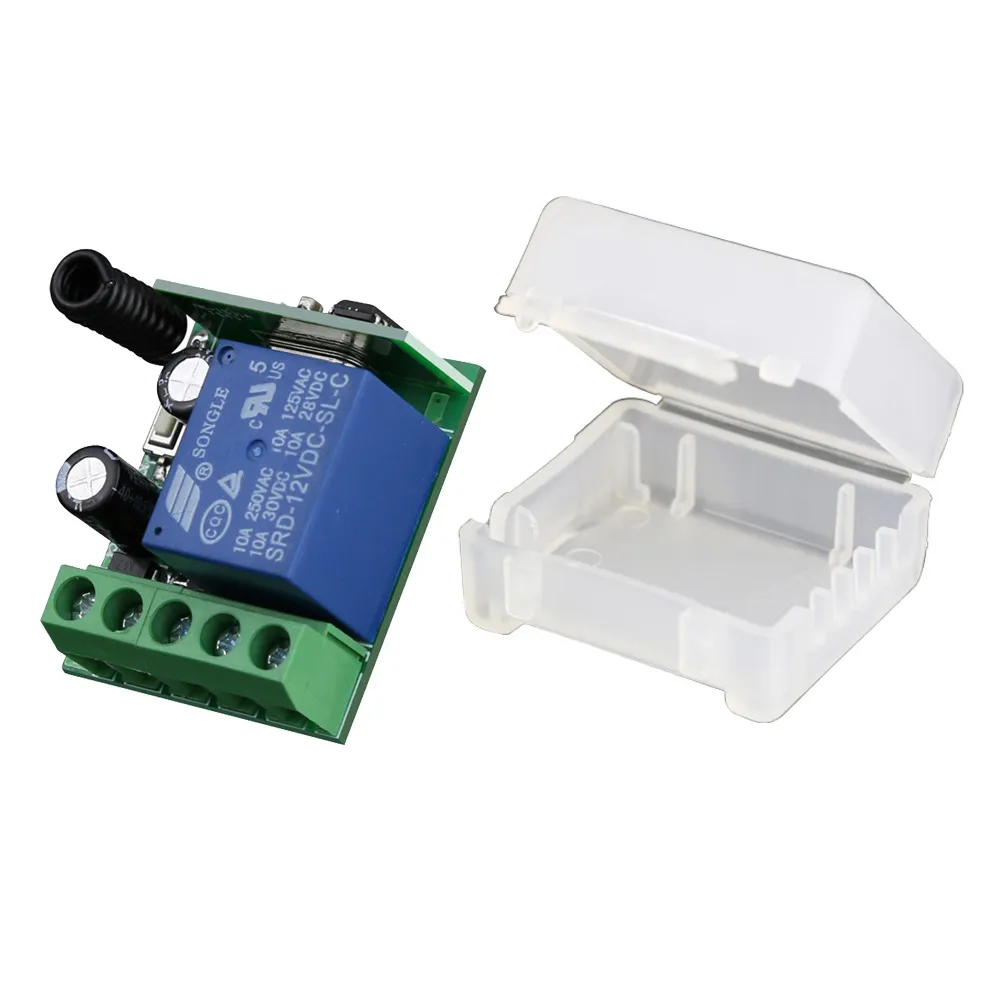

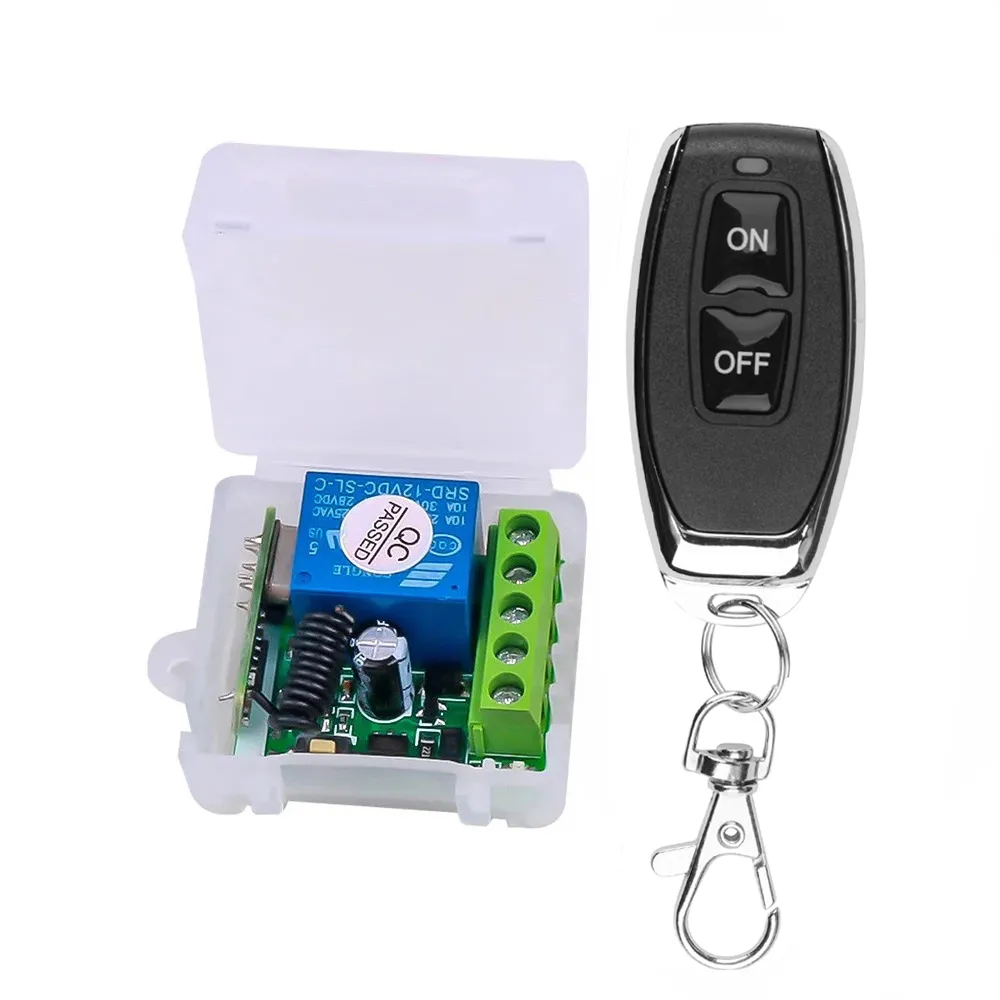

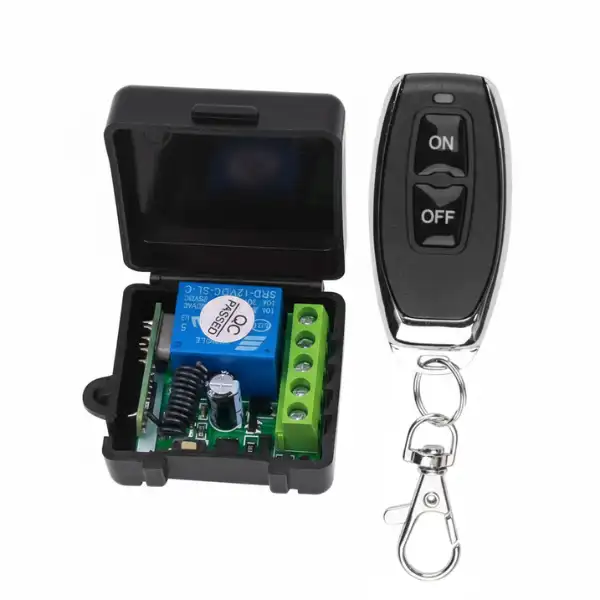

Relé inalámbrico para abrir puertas

El relé inalámbrico de un sólo canal es muy utilizado para la aperturas de puertas, mayormente portones eléctricos, barreras de protección y hasta ventanas. Funciona con una frecuencia de 315 MHz y aproximadamente alcanza una distancia de 100 metros, tomando en cuenta que no deben existir interferencias.

Éste interruptor inteligente es muy sencillo de usar, puedes hacerlo funcionar pulsando el botón para activar y pulsando el mismo botón para apagar; y la otra forma es pulsando el botón se activa y liberando el botón se apaga.

Características:

• Requiere 12 para su funcionamiento.
• Tiene una sensibilidad de recepción de 105 db.
• La distancia alcanzada es de 100 metros aproximadamente.
• Capacidad de contacto es menor o igual a 10ª/250VAC 10 A/30VDC.
• Modelo: MBS-YK.
• Tiene un canal de salida que puede ser independiente pero también funciona con cerradura.
• Su tecnología de codificación es inalámbrica.
• Puede controlar dispositivos con más de 1000 w.
• Su control de imlet es un contacto que comúnmente es abierto o cerrado.
• Funciona con autobloqueo o interbloqueo; la T es para el bloqueo automático, la M es para movimientos de puntos y ambas no se inserta el enclavamiento.
• Dimensiones 36x31x16 milímetros / 1.42×1.22×0.63 pulgadas.

¿Cómo funciona el relé inalámbrico?

Como ya sabes este interruptor inteligente tiene un funcionamiento completamente sencillo; para empezar debes conocer algunos significados:

Interlok: Se trata de pulsar una tecla o botón y el relé inalámbrico correspondiente de encendido y pulsar otro botón a distancia.

Movimiento de bloqueo: Debes pulsar la tecla del control remoto, también el relé que corresponde y el botón de liberación del control.

Autobloqueo: Presionas el mando a distancia, relé encendido, presionas la tecla del control remoto y se desconecta el relé.

Es de resaltar, que existe un patrón de punto en T que es el Autobloqueo, uno en L am up que es el de interlock.



El controlador se alimenta con 12 v para que funcione correctamente.
Se configura presionando un botón pulsador que tiene en la placa
la placa tiene 2 luces led que cambian en función de como se presione el pulsador y el control remoto

Presionando el pulsador se tienen 3 modos para configurar

– Modo Sincronizar con el control remoto: se mantiene presionado el pulsador hasta que se prenden las dos luces , se suelta el pulsador y luego se presiona el boton del control remoto, asi quedan vinculados y procede a a funcionar según este configurado (Modo pulsador o interruptor).

– Reinicio a modo pulsador: Se mantiene presionado el pulsador de la placa, primero entra en modo sincronizar, se debe mantener el pulsador presionado hasta que la segunda luz parpadee por primera vez, se suelta, y la placa queda predeterminada para activar el relé solo cuando se este presionado el control remoto. Cabe destacar que una vez se reinicie, significara que los controles previamente vinculados , ya no lo estarán , así que luego del reinicio debe sincronizar el control nuevamente

– Reinicio modo Interruptor: Se mantiene presionado el pulsador de la placa, primero entra en modo sincronizar, se debe mantener el pulsador presionado hasta que la segunda luz parpadee por segunda vez, se suelta, y la placa queda predeterminada para funcionar como interruptor, cambiando de estado cada vez que se presione el control remoto. Cabe destacar que una vez se reinicie, significara que los controles previamente vinculados , ya no lo estarán , así que luego del reinicio debe sincronizar el control nuevamente



Diagrama de conexión de la carga o el elemento a controlar (ampolleta en el ejemplo)
