Los Más Vendidos de Reguladores de Voltaje
Acá están los reguladores lineales de encapsulado TO220 y TO92, el módulo chico de 3.3V, las referencias de precisión y los dos dimmers de la categoría. Lo primero es decidir si te sirve un regulador lineal o un convertidor DC DC: el lineal es más simple y limpio, pero convierte en calor toda la diferencia entre entrada y salida.
- Salida fija de 5V, 6V, 8V, 9V, 12V, 15V o 24V: la serie L78xx. Para 5V, el Limitador de voltaje DC 5V LM7805 7805.
- 3.3V para ESP32, ESP8266 y sensores: el Módulo AMS1117 regulador de voltaje 3.3v.
- Salida ajustable: LM317T hasta 1.5A, LM350T hasta 3A, LM338T hasta 5A.
- Uno de cada voltaje para el cajón: el kit de 10 reguladores TO220.
↓ Todos los Productos de esta Categoría ↓
Encuentra reguladores de voltaje de alta calidad para tus proyectos electrónicos. Desde reguladores LM317, LM338T, hasta módulos DC-DC y AC-DC. Ofrecemos reguladores de voltaje ajustables, fijos y para Arduino, ideales para una amplia gama de aplicaciones. Mantén un rendimiento estable y seguro con nuestros componentes confiables y de fácil integración. ¡Explora nuestra selección y optimiza tus circuitos!
¿Cuáles son las principales aplicaciones de los reguladores de voltaje?
Los reguladores de voltaje son esenciales en proyectos electrónicos que requieren una fuente de alimentación estable, como sistemas de Arduino, circuitos de potencia y motores DC. También se utilizan para alimentar dispositivos sensibles a fluctuaciones de voltaje, como sensores y módulos de comunicación.
¿Cómo se usa un regulador de voltaje ajustable en un proyecto?
Un regulador de voltaje ajustable, como el LM338T, te permite ajustar la salida de voltaje según tus necesidades. Solo conecta los pines de entrada, ajuste la resistencia de referencia y obtendrás el voltaje deseado para tu proyecto.
¿Puedo usar los reguladores de voltaje con Arduino?
Sí, nuestros reguladores de voltaje, como el AMS1117 o el LM317, son totalmente compatibles con Arduino. Son perfectos para asegurar que tu placa Arduino reciba un voltaje estable y adecuado durante el funcionamiento.
¿Cuál es la diferencia entre un regulador de voltaje lineal y uno conmutado?
Los reguladores lineales, como el LM7805, entregan un voltaje constante pero pueden ser menos eficientes debido a la disipación de calor. Los reguladores conmutados son más eficientes y son ideales para aplicaciones que requieren mayor potencia o un menor consumo energético.
¿Qué regulador de voltaje necesito para mi proyecto de electrónica?
Depende de tu necesidad específica. Si necesitas un voltaje fijo, elige un regulador de voltaje fijo como el LM7805. Para proyectos que requieren un voltaje variable, opta por un regulador ajustable como el LM338T. Si estás trabajando con Arduino, te recomendamos los módulos DC-DC o AMS1117.
Fijo o ajustable: qué regulador lineal necesitas
Un regulador lineal recibe un voltaje más alto y entrega uno más bajo y estable. Se elige por dos números: el voltaje de salida que necesitas y la corriente que va a pedir la carga.
Salida fija. La serie L78xx tiene tres pines (entrada, tierra, salida), no necesita más que dos condensadores y entrega entre 1A y 1.5A según el modelo, con disipador. La regla de uso es que la entrada tenga al menos 2V más que la salida: un 7805 quiere 7V o más a la entrada, y un L7812CV quiere 14V o más. Estos son los que hay en la categoría:
| Salida | Producto |
|---|---|
| 5V | Limitador de voltaje DC 5V LM7805 7805 |
| 6V | Regulador de Tensión L7806CV |
| 8V | Regulador de Voltaje L7808CV |

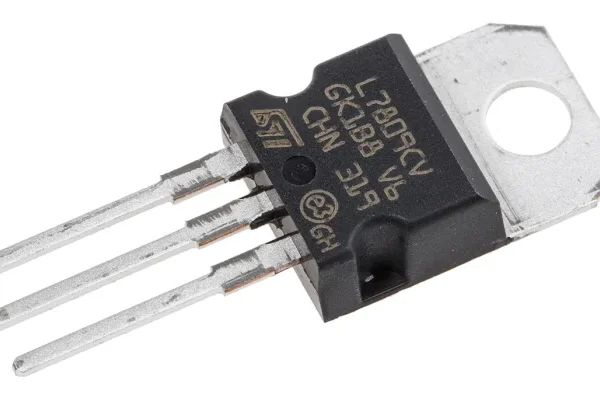

| 9V | Regulador De Tensión L7809CV 3 Pines |
| 12V | Regulador De Tensión Lineal L7812CV |
| 15V | Regulador De Voltaje L7815CV 3 Pines |

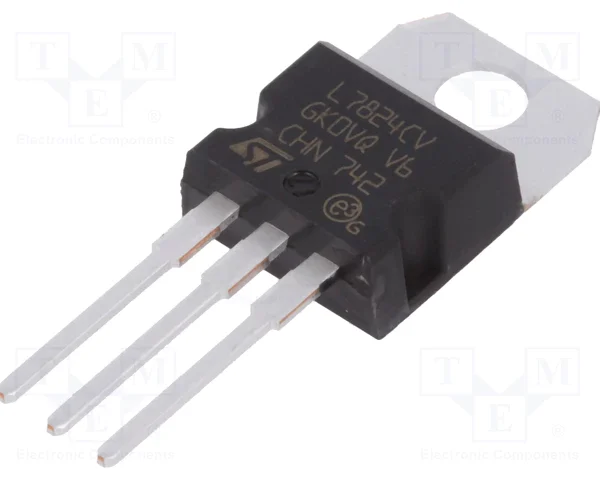

| 24V | Regulador De Voltaje L7824CV |
Salida ajustable. Cuando el voltaje que necesitas no está en esa lista, o quieres una fuente variable, el regulador se fija con dos resistencias. El Regulador De Voltaje LM317T cubre de 1.25V a 37V con hasta 1.5A. Si la carga pide más corriente, el Regulador Voltaje Ajustable LM350T 3A llega a 3A y el Regulador de voltaje ajustable 3pines LM338T TO220 a 5A, con el mismo esquema de dos resistencias. Los tres necesitan que la entrada supere la salida en unos 3V.
Si no sabes todavía qué voltaje vas a usar, el Kit 10 Reguladores de Voltaje TO-220 L7805 L7806 L7809 L7812 L7815 L7824 L7905 L7912 L7915 LM317 trae seis positivos fijos (5V, 6V, 9V, 12V, 15V y 24V), tres negativos (5V, 12V y 15V) y el LM317, que es lo que se termina usando en un banco de trabajo. El de 8V no viene en el kit; se compra aparte.
Regulador de voltaje para Arduino, ESP32 y sensores
La duda más repetida en esta categoría es cómo alimentar una placa desde una batería o una fuente que no es de 5V. Tres casos concretos.
Arduino UNO o Nano desde una batería de 9V o 12V. El pin VIN del Arduino ya trae su propio regulador, así que con 7V a 12V lo puedes conectar directo. El 7805 externo se justifica cuando además del Arduino cuelgas servos, relés o una tira de LEDs: ahí el regulador de la placa se queda corto y calienta. Con el Limitador de voltaje DC 5V LM7805 7805 sacas los 5V fuera de la placa y alimentas todo por el pin 5V. Si quieres el mismo 7805 ya montado, con rectificador y condensadores para colgarlo de la salida de baja tensión de un transformador, existe el Módulo De Fuente De Alimentación AC-DC 5v L7805.
ESP32, ESP8266 y módulos de 3.3V. Estos chips no aceptan 5V en sus pines y con WiFi encendido piden picos de corriente que un regulador chico no aguanta. El Módulo AMS1117 regulador de voltaje 3.3v entrega hasta 800mA, viene montado en placa y se alimenta desde 5V, por ejemplo desde el pin 5V de un Arduino o desde un cargador USB. Para una placa de desarrollo con USB no hace falta, porque ya lo trae; sí hace falta cuando montas el módulo ESP pelado en tu propia placa.
Sensores que piden 12V o 24V con un Arduino de 5V. El camino es al revés: alimentas el sensor desde la fuente alta y usas el regulador para bajar a 5V solo lo que va al microcontrolador. El Regulador De Tensión Lineal L7812CV y el Regulador De Voltaje L7824CV sirven cuando la fuente disponible es más alta que lo que el sensor acepta.
Lo que no conviene hacer con un regulador lineal: bajar 24V a 5V para una carga de 1A. La cuenta de la sección siguiente explica por qué.
Cuánto calienta: la cuenta que decide entre lineal y convertidor
Un regulador lineal disipa la diferencia de voltaje multiplicada por la corriente. Es una cuenta de una línea y ahorra placas quemadas:
Potencia en el regulador = (voltaje de entrada menos voltaje de salida) por corriente.
- 9V a 5V con 200mA: 0.8W. Un 7805 en TO220 lo aguanta sin disipador.
- 12V a 5V con 1A: 7W. Necesita disipador sí o sí, y aun así se calienta.
- 24V a 5V con 1A: 19W. Ya no es un trabajo para un regulador lineal.
Como referencia, un TO220 sin disipador queda cómodo hasta 1W o 1.5W; de ahí para arriba hay que atornillarle una aleta. Y cuando la potencia pasa de 3W o 4W, la respuesta correcta es un convertidor conmutado y no un regulador más grande.
Cuándo cambiar a un conversor de voltaje conmutado. Un convertidor buck baja el voltaje con eficiencias sobre el 85% y casi no calienta, a cambio de algo de ruido en la salida. Es lo que corresponde para bajar 12V o 24V a 5V con más de medio ampere, o para alimentar un motor. En la tienda están en la categoría de convertidores DC DC; el clásico es el Convertidor Buck Step Down LM2596S regulador de voltaje. Para subir voltaje, por ejemplo de una batería de litio a 5V o 12V, hay un Convertidor Boost Step Up Regulador De Voltaje 5V/8V/9V/12V.
Cuándo quedarse con el lineal. Cuando la carga es chica, cuando la diferencia de voltaje es de pocos volts, o cuando alimentas algo sensible al ruido: un amplificador de audio, un ADC, un sensor analógico. Ahí el lineal gana justamente porque no conmuta. Una combinación común es un buck que baja de 24V a 8V y un L7805 detrás que deja los 5V limpios.
Si necesitas más corriente que la que entrega un 78xx, el circuito clásico del datasheet agrega un transistor PNP externo que toma la corriente grande y deja al regulador solo controlando. El Transistor TIP32C 3A PNP 100V, que está en esta misma categoría, sirve para ese circuito.
Voltaje negativo y referencias de precisión
Hay circuitos que necesitan un voltaje negativo respecto a tierra: amplificadores operacionales alimentados con fuente simétrica, algunos DAC, equipos de audio. Para eso están los reguladores de la serie 79xx, que son el espejo de los 78xx.
- 5V negativos con poca corriente: el Regulador Voltaje Negativo 79L05 -5V viene en TO92 y entrega hasta 100mA, suficiente para un par de operacionales. Si necesitas más corriente en 5V negativos, el Regulador De Voltaje 7905 está en la categoría de circuitos integrados.
- 12V negativos: el Regulador de Voltaje negativo LM7912, en TO220 y hasta 1A, es la pareja del L7812CV para una fuente simétrica de 12V.
- Negativo ajustable: el Regulador Voltaje Negativo Ajustable LM337T es el complemento del LM317T y se calcula con la misma fórmula de dos resistencias.
Ojo con el orden de los pines: en la serie 79xx no es el mismo que en la 78xx. Revisa el datasheet antes de soldar, porque es el error más común al armar la fuente simétrica.
Referencias de voltaje. Cuando lo que necesitas no es alimentar algo sino tener un voltaje exacto contra el cual comparar, un regulador común no sirve: su tolerancia es del orden del 4%. El Regulador de voltaje de precisión ajustable TL431 es una referencia tipo shunt que se programa de 2.5V a 36V con dos resistencias y se usa en fuentes conmutadas, cargadores y comparadores. El Diodo Referencia Voltaje LM336Z-2.5 2.5V entrega 2.5V fijos y es el que se pone como referencia de un ADC o de un comparador con LM393.

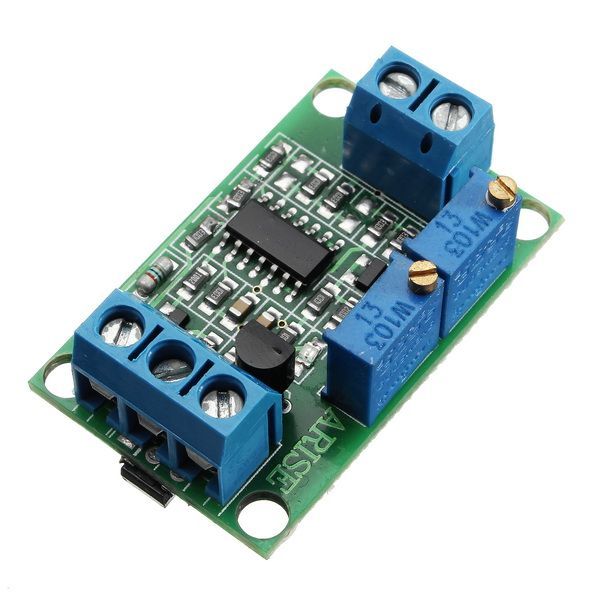

Aparte de estos hay un módulo industrial en la categoría: el Conversor De Voltaje a Corriente 4-20ma, que convierte una señal de 0 a 5V en un lazo de corriente de 4 a 20 mA, el estándar con que se comunican los PLC y los instrumentos de proceso. No es una fuente de alimentación, es un acondicionador de señal.
Dimmer 220V y dimmer LED: regular potencia no es estabilizar
Al buscar regulador de voltaje en Google salen tres cosas distintas: los componentes de esta página, los estabilizadores de 220V para proteger un refrigerador o un computador, y los reguladores de alternador de auto. De esos tres, acá solo está el primero. No vendemos estabilizadores de 220V ni repuestos de alternador, y es mejor decirlo antes de que sigas leyendo.
Lo que sí hay a 220V son dimmers, que hacen otra cosa: recortan la onda con un triac para bajar la potencia que llega a una carga.
Dimmer 220V para cargas resistivas. El Dimmer 220V 2000W regula con una perilla la potencia de ampolletas incandescentes, resistencias calefactoras, un cautín sin control o un motor universal (taladro, lijadora). Los 2000W son el tope de carga, no la potencia que consume. Con ampolletas LED que no son regulables va a parpadear o no va a prender: el LED no se atenúa recortando la onda si su driver no está hecho para eso. Para más potencia, en la categoría de drivers de motores está el Regulador de Voltaje 4000W 220VAC control velocidad motor termostato luminosidad.
Dimmer para LED de 12V y 24V. Para tiras LED y luces de continua, el dimmer correcto es de PWM y va del lado de baja tensión. El Dimmer Atenuador de Módulo Luces LED 8A 12/24V se conecta entre la fuente de 12V o 24V y la tira, y soporta hasta 8A. Una tira de 5 metros de 12V consume entre 2A y 6A según la densidad de LEDs, así que alcanza para una tira completa; para dos, suma los amperes antes. Es la respuesta para la pregunta de cómo bajar la luz de una tira LED sin cambiarle la fuente.
Un dato de seguridad que no está de más: el Dimmer 220V 2000W trabaja con red domiciliaria. Va dentro de una caja, con los terminales cubiertos, y no se ajusta con la mano en los contactos.
Qué llevar si estás armando tu primera fuente
Para una fuente de banco sencilla o para alimentar un proyecto desde un transformador o una batería, esto es lo mínimo:
- El regulador: el Limitador de voltaje DC 5V LM7805 7805 si tu proyecto es de 5V, el Regulador De Voltaje LM317T si quieres salida variable, o el kit de 10 reguladores TO220 para tener todos los voltajes a mano.
- Los condensadores: uno en la entrada y uno en la salida. El datasheet del 78xx pide 0.33uF a la entrada y 0.1uF a la salida como mínimo; si la fuente viene de un puente de diodos, agrega un electrolítico grande a la entrada. Los condensadores no están en esta categoría.
- Un disipador si la cuenta de potencia te dio más de 1W.
- Un fusible en la entrada. El Kit 60 Mini Fusibles deja repuesto para varios proyectos, y el Mini Fusible Variedad sirve para reponer uno solo.
- Para 3.3V: el Módulo AMS1117 regulador de voltaje 3.3v, que ya viene montado en placa y se conecta directo.
Si no quieres armar nada, en la sección de baterías, reguladores y alimentación hay módulos ya hechos con rectificador y condensadores, como el Módulo Regulador de Voltaje AC-DC 12v LM7812 y el Módulo De Fuente De Alimentación AC-DC 5v L7805. Van colgados de la salida de baja tensión de un transformador, no de los 220V directos: un 78xx no acepta más de 35V a la entrada (40V en el de 24V). Para sacar 5V directo de la red hay una fuente aislada, el Módulo de fuente de alimentación aislada AC-DC 220V a 5V 5W, que también está fuera de esta grilla.
Preguntas frecuentes
¿Qué regulador de voltaje uso para alimentar un Arduino con una batería de 12V?
Si es solo el Arduino, conecta la batería al pin VIN: la placa ya trae su regulador y acepta de 7V a 12V. Si además alimentas servos, relés o una tira de LEDs, usa el Limitador de voltaje DC 5V LM7805 7805 con un disipador y entra por el pin 5V. A 12V de entrada y 1A de carga el 7805 disipa 7W; si vas a pasar de medio ampere, conviene un convertidor buck en vez del lineal.
¿Cuál es la diferencia entre el L7805 y el Módulo AMS1117 regulador de voltaje 3.3v?
El voltaje de salida y la caída mínima. El 7805 entrega 5V y necesita al menos 7V a la entrada; el AMS1117 entrega 3.3V y es de baja caída, así que funciona desde 5V. Por eso el AMS1117 es el que va entre un Arduino o un cargador USB y un ESP32, ESP8266 o cualquier módulo de 3.3V. El módulo además ya viene montado en placa, listo para conectar.
¿Cómo hago una fuente ajustable con un regulador lineal?
Con el Regulador De Voltaje LM317T y dos resistencias: una fija de 240 ohm entre salida y pin de ajuste, y un potenciómetro entre ajuste y tierra. La salida queda en 1.25V por (1 más la resistencia del potenciómetro dividida por 240). Cubre de 1.25V a 37V con hasta 1.5A, siempre que la entrada supere la salida en unos 3V. Si necesitas 3A o 5A, el mismo circuito sirve con el Regulador Voltaje Ajustable LM350T 3A o con el Regulador de voltaje ajustable 3pines LM338T TO220.
¿El 7805 necesita disipador?
Depende de cuánta potencia disipe, no de la corriente sola. Multiplica la diferencia entre entrada y salida por la corriente: con 9V de entrada y 200mA son 0.8W y el TO220 va bien pelado; con 12V y 1A son 7W y sin disipador se apaga por temperatura o se quema. Sobre 1W ponle aleta; sobre 4W cambia a un convertidor conmutado.
¿El Dimmer 220V 2000W sirve para ampolletas LED?
Solo si la ampolleta es regulable (dimmable) y lo dice en su caja. Con LED común parpadea o no enciende, porque este dimmer recorta la onda con un triac y el driver del LED no está hecho para eso. Está pensado para ampolletas incandescentes, resistencias calefactoras y motores universales. Para tiras LED de 12V o 24V el que corresponde es el Dimmer Atenuador de Módulo Luces LED 8A 12/24V, que va del lado de continua.
¿Tienen regulador de voltaje 220V para la casa o para alternador de auto?
No. Esta categoría es de componentes electrónicos: reguladores lineales, módulos de 3.3V, referencias de precisión y dimmers. Los estabilizadores de 220V para electrodomésticos y los reguladores de alternador son otro tipo de producto y no los vendemos.
