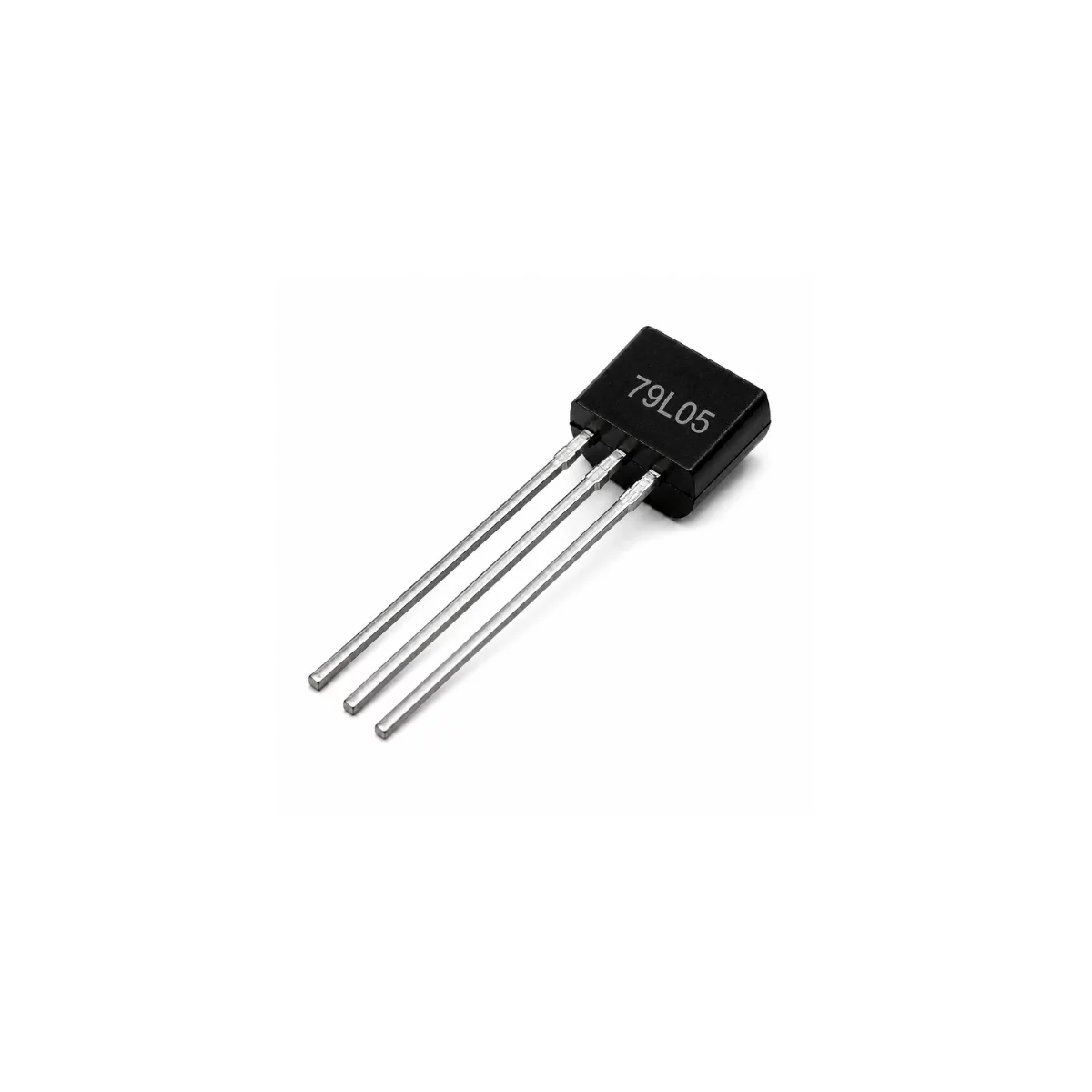

Regulador de voltaje negativo 79L05, -5V 100mA en encapsulado TO-92. Stock disponible en Curicó para despacho inmediato a todo Chile.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción
¿Qué es el Regulador 79L05?
El 79L05 es un circuito integrado monolítico de tres terminales diseñado para funcionar como un regulador de voltaje negativo. Este componente es el complemento directo de la popular serie 78Lxx de reguladores positivos. Su función principal es tomar un voltaje de entrada negativo, que puede variar dentro de un rango específico, y entregar una salida constante y estabilizada de -5V. Con una capacidad de corriente de salida de hasta 100mA, es ideal para aplicaciones de baja potencia donde se requiere un riel de alimentación negativo, como en circuitos con amplificadores operacionales, convertidores de datos y otros sistemas de instrumentación analógica. Su encapsulado estándar TO-92 lo hace perfecto para prototipado en breadboard y montaje en PCB de agujero pasante (through-hole).
La arquitectura interna del 79L05 es robusta y cuenta con mecanismos de protección integrados que lo hacen muy fiable. El chip incorpora un circuito de limitación de corriente que protege al dispositivo contra cortocircuitos en la salida, y un sistema de apagado térmico (thermal shutdown) que lo desconecta si la temperatura de la unión interna excede un límite seguro, previniendo daños por sobrecalentamiento. Su diseño se basa en una referencia de voltaje de alta precisión, un amplificador de error y un transistor de paso PNP, que trabajan en conjunto para mantener la regulación de voltaje con alta precisión frente a variaciones en la tensión de entrada (regulación de línea) y en la corriente de carga (regulación de carga).
Características Técnicas
El funcionamiento del 79L05 se basa en un lazo de realimentación negativa. Una fracción del voltaje de salida es comparada con una referencia de voltaje interna por un amplificador de error. La salida de este amplificador controla la base de un transistor de paso PNP, ajustando su conductividad para mantener el voltaje de salida en el valor nominal de -5V. Una característica clave es su voltaje de dropout, que es la diferencia mínima requerida entre el voltaje de entrada y el de salida para que el regulador funcione correctamente, típicamente alrededor de 1.7V. Esto significa que para una salida de -5V, la entrada debe ser al menos de -6.7V. El dispositivo también presenta un excelente rechazo al rizado de la fuente de alimentación (PSRR), lo que permite obtener una salida de DC muy limpia incluso con una entrada rectificada y filtrada de forma básica.
Especificaciones Eléctricas
| Parámetro | Valor |
|---|---|
| Voltaje de Salida Nominal | -5V |
| Tolerancia de Voltaje de Salida | ±5% |
| Voltaje de Entrada Máximo | -35V |
| Rango de Voltaje de Entrada Recomendado | -7V a -20V |
| Corriente de Salida Máxima | 100 mA |
| Voltaje de Dropout (V_in – V_out) | 1.7V (típico) |
| Corriente Quiescente (I_q) | 6 mA máx. (@25°C) / 5.5 mA máx. (@125°C) |
| Regulación de Línea | 15 mV típico (150 mV máx., Vi=-7V a -20V) |
| Regulación de Carga | 20 mV típico (60 mV máx., IO=1mA a 100mA) |
| Rechazo de Rizado (PSRR) | 49 dB típico (41 dB mín.) |
Pinout y Encapsulado (TO-92)
| Pin | Nombre | Función |
|---|---|---|
| 1 | GND | Referencia de tierra (Común) |
| 2 | IN | Entrada de voltaje negativo (-V_in) |
| 3 | OUT | Salida de voltaje regulado (-5V) |
Dimensiones y Ambiente
| Característica | Valor |
|---|---|
| Encapsulado | TO-92 |
| Rango de Temperatura de Operación | 0°C a +70°C |
| Rango de Temperatura de Almacenamiento | -65°C a +150°C |
| Disipación de Potencia | Dependiente de la temperatura y disipación |
Aplicaciones
- Fuentes de alimentación dual (simétricas) para amplificadores operacionales (Op-Amps).
- Regulación de voltaje en punto de carga para circuitos analógicos y digitales.
- Circuitos de instrumentación y adquisición de datos.
- Proyectos de audio que requieren rieles de alimentación negativos.
- Reemplazo de reguladores basados en diodos Zener para mayor estabilidad.
- Alimentación de sensores y módulos que operan con voltajes negativos.
Preguntas Frecuentes
¿Qué condensadores necesito para estabilizar la salida del 79L05?
Para asegurar la estabilidad y mejorar la respuesta a transitorios, se recomienda usar un condensador de 0.33µF en la entrada (entre IN y GND) y uno de 0.1µF en la salida (entre OUT y GND). Deben ser de buena calidad (cerámicos o tántalo) y montarse lo más cerca posible de los pines del regulador.
¿Puedo usar un 7905 en lugar de un 79L05?
Sí, pero con consideraciones. El 7905 es la versión de alta potencia (1A) en encapsulado TO-220, mientras que el 79L05 es de baja potencia (100mA) en TO-92. El 7905 es mucho más grande y tiene un pinout diferente (IN-GND-OUT). Sería un reemplazo sobredimensionado a menos que necesites más corriente.
¿Por qué se calienta mi regulador 79L05?
Los reguladores lineales disipan la diferencia de potencia entre la entrada y la salida como calor. La potencia disipada es P = (V_in – V_out) * I_load. Si la diferencia de voltaje es grande o la corriente es cercana al máximo, se calentará. Por ejemplo, con -15V de entrada y 50mA de carga, disipará (15V – 5V) * 0.05A = 0.5W, lo cual es significativo para un encapsulado TO-92.
¿Cuál es el voltaje de entrada mínimo que necesita para funcionar correctamente?
El voltaje de entrada mínimo está definido por el voltaje de salida más el voltaje de dropout. Para una salida de -5V y un dropout típico de 1.7V, el voltaje de entrada debe ser al menos de -6.7V. Para asegurar un funcionamiento estable bajo todas las condiciones, se recomienda un voltaje de entrada mínimo de -7V.
Mejora tu proyecto
Para sacar el máximo provecho a tus circuitos, considera estos complementos:
- Regulador de Voltaje Positivo 78L05: El compañero ideal para crear una fuente de alimentación simétrica de ±5V.
- Set de Condensadores Cerámicos y Electrolíticos: Indispensables para el filtrado y la estabilización de las líneas de entrada y salida del regulador.
- Protoboard de 400 o 830 puntos: Para montar y probar rápidamente tus circuitos de alimentación sin necesidad de soldar.
Información adicional
| Voltaje de Salida | -5V DC |
|---|---|
| Corriente Máxima | 100 mA |
| Encapsulado | TO-92 |
| Tipo | Regulador Lineal Negativo |
Valoraciones (0)
Aún no hay opiniones
Sé el primero en compartir tu experiencia con este producto.
