Acá conviven dos compras distintas con el mismo nombre. Si estás armando un circuito buscas cerámicos o electrolíticos por valor; si se te quedó pegado el ventilador o el motor de la lavadora buscas un CBB61 o un CBB60 con los mismos microfaradios y el mismo voltaje que el que sacaste. Abajo están separadas, con el criterio para elegir en cada caso.
↓ Todos los Productos de esta Categoría ↓
Los condensadores son componentes esenciales en circuitos electrónicos, utilizados para almacenar y regular la carga eléctrica. Disponibles en diversos tipos, como cerámicos, electrolíticos y de tantalio, cada uno ofrece características únicas de capacitancia, tensión máxima y estabilidad térmica. Encuentra la mejor selección de condensadores para tus proyectos, asegurando rendimiento y fiabilidad en tu diseño electrónico.
¿Qué son los condensadores?
Los condensadores son componentes electrónicos que almacenan energía eléctrica. Se utilizan para regular la corriente en circuitos y para filtrar señales. Existen diferentes tipos, como cerámicos, electrolíticos y de tantalio, cada uno con propiedades específicas según la aplicación.
¿Cuáles son los diferentes tipos de condensadores?
Los tipos más comunes de condensadores son los cerámicos, electrolíticos, de tantalio y de poliéster. Cada uno posee características distintas, como valores de capacitancia, resistencia térmica y voltaje máximo, lo que los hace adecuados para diferentes usos electrónicos.
¿Cómo seleccionar el condensador adecuado para mi proyecto?
Para elegir el condensador correcto, considera el valor de capacitancia, el voltaje de operación, la tensión máxima y el tipo de condensador (cerámico, electrolítico, etc.). Esto asegurará un rendimiento óptimo de acuerdo con los requisitos de tu circuito.
¿Para qué se utilizan los condensadores en los circuitos electrónicos?
Los condensadores se emplean en circuitos electrónicos para múltiples funciones, como el filtrado de señales, la estabilización de voltaje, el arranque de motores y el almacenamiento temporal de energía. Son fundamentales en la mayoría de los sistemas electrónicos.
¿Cómo puedo instalar correctamente un condensador en mi circuito?
Para instalar un condensador correctamente, verifica su polaridad si es del tipo electrolítico y colócalo en la posición adecuada de la placa. Utiliza herramientas como una estación de soldadura y asegúrate de que los valores de capacitancia y voltaje coincidan con las especificaciones del diseño.
Cerámico, electrolítico o de poliéster: qué cambia en la práctica
El tipo lo decide el valor que necesitas y si el circuito es de continua o de alterna.
Cerámico. Sin polaridad, va en cualquier sentido. Cubre los valores chicos, picofaradios y nanofaradios: desacoplo al lado de un integrado, filtrado de ruido, condensadores de carga de un cristal. En la categoría están el Pack de 300 condensadores ceramicos, los Condensadores ceramicos distintos valores y el Kit de Condensadores Cerámicos Monolíticos, que monolítico es lo mismo que multicapa.
Electrolítico. Polarizado, tiene un lado positivo y uno negativo, y ahí no hay margen de error. Es el que cubre los valores altos, de microfaradios hacia arriba: filtrado de fuentes de alimentación, reserva de energía, acoplo en audio. Está el Kit de 200 condensadores electrolíticos para tener valores a mano y el Capacitor condensador electrolítico por unidad Varios Valores cuando necesitas uno solo.
Poliéster. Sin polaridad, valores intermedios, y envejece mucho mejor que el electrolítico, que con los años se seca y pierde capacidad. En poliéster está el Capacitor condensador de poliéster variedades, que vive en la categoría de componentes electrónicos.
SMD. Si la placa es de montaje superficial, el formato cambia aunque el componente sea el mismo: el Condensador electrolítico SMD 220uF 25V es la versión sin patas y vive en la categoría de componentes SMD, no en esta.
Condensadores de motor CBB61, CBB60 y CBB65: cómo elegir el repuesto
Esta parte no se elige, se copia. El condensador que sacaste trae impresos en el costado los dos datos que mandan: la capacitancia en microfaradios y el voltaje de trabajo. El reemplazo va con la misma capacitancia y con voltaje igual o mayor, jamás menor.
Lo que hay en catálogo, por valor:
- CBB61, el tramo bajo, todos a 450V: Condensador De Arranque CBB61 1.5uF 450V, Condensador De Arranque CBB61 2.5uF 450V, Capacitor Condensador CBB61 4.0uF 450VAC para Motor, Capacitor Condensador CBB61 8uF 450VAC para Motor y Capacitor Condensador CBB61 10uF 450VAC para Motor. Es el tramo donde caen los ventiladores, los extractores y los motores chicos.

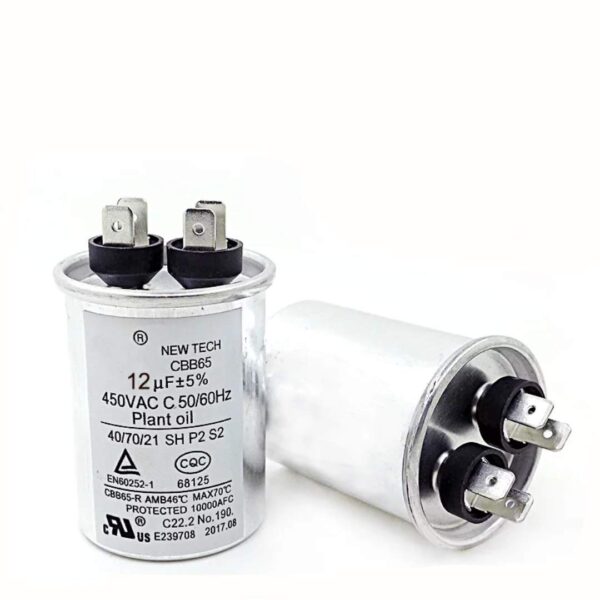

- CBB65: Condensador de funcionamiento 12UF CBB65 450VAC(RoHS), un valor intermedio con declaración RoHS.
- CBB60: el Condensador CBB60 15uf~45uf abre el rango alto, de 15uF a 45uF, para motores más grandes.
Dicho derecho: la escala está cubierta en 1.5, 2.5, 4.0, 8, 10 y 12 uF, y después de 15 uF hacia arriba. Entre medio quedan saltos sin cubrir, así que lo primero es leer el valor impreso en el que retiraste y comparar contra esa lista. Si el tuyo no está, no lo cambies por el más cercano. Si el componente se quemó y ya no se lee, el valor también suele venir en la placa de datos del equipo.
Cómo leer el valor impreso: el código 104, uF, nF y pF
La capacitancia es cuánta carga guarda el condensador por cada volt que se le aplica, y se mide en faradios. El faradio es una unidad enorme, así que en la práctica todo se mueve en microfaradios, nanofaradios y picofaradios.
Los cerámicos y los de poliéster casi nunca traen el valor escrito en claro, traen tres dígitos. Los dos primeros son la cifra y el tercero dice cuántos ceros agregarle, y el resultado está en picofaradios. El clásico 104 es 10 seguido de cuatro ceros: 100.000 pF, que son 100 nF, que son 0,1 uF. El 103 es 10 nF y el 224 es 220 nF.
La escala completa: 1 uF equivale a 1.000 nF y a 1.000.000 pF.
La letra que va al lado es la tolerancia, o sea cuánto se puede desviar del valor declarado: J es 5%, K es 10% y M es 20%. Para desacoplo y filtrado da lo mismo; para un filtro con frecuencia de corte definida o para un oscilador, no.
Los electrolíticos y los de motor sí traen el valor en claro, del tipo 220uF 25V o 10uF 450VAC, y ahí el primer número es la capacitancia y el segundo el voltaje máximo.
El voltaje se sube, la capacitancia se copia: tres errores caros
El voltaje impreso es el máximo que soporta, no el que necesita para funcionar. Se elige por sobre el voltaje real del circuito, con holgura, porque un condensador trabajando al límite se degrada rápido y termina fallando. La capacitancia es lo contrario: esa se respeta tal cual.
- Montar un electrolítico al revés. La franja del costado marca el terminal negativo. Al revés se hincha, gotea y en el peor caso revienta.
- Bajar el voltaje en un condensador de red. Los 450V de los CBB61 y del CBB65 no son un adorno: son el margen sobre los 220V de la red. Poner uno de menos voltaje ahí es cuestión de tiempo.
- Ajustar la capacitancia a ojo en un motor. Cambia la corriente y el torque de partida, el motor calienta y el que termina dañado es el bobinado. Ese daño ya no se arregla cambiando el condensador.
Pack, kit o unidad suelta: cuándo conviene cada uno
Pack o kit si estás armando, prototipando o reponiendo el cajón. Lo que resuelve no es la pieza, es no quedarte frenado a mitad del proyecto buscando un valor: para eso están el Pack de 300 condensadores ceramicos, el Kit de 200 condensadores electrolíticos y el Kit de Condensadores Cerámicos Monolíticos.
Unidad suelta si vas a reparar algo puntual y ya sabes el valor exacto. El Capacitor condensador electrolítico por unidad Varios Valores se pide por el valor que necesitas, y los CBB61, CBB60 y CBB65 se venden por unidad porque un condensador de motor se cambia de a uno.
Un detalle que ahorra un segundo pedido: revisa si tu placa es de montaje pasante o de montaje superficial antes de pedir, porque el componente es el mismo pero el formato no.
Comprobar el condensador antes de montarlo
Lo que se ve a simple vista: un electrolítico con la tapa abombada, con la cruz de la tapa abierta o con residuo café seco en la base está malo y no hay nada que medir.
Lo que no se ve es la capacidad caída. Un condensador puede verse perfecto y haber perdido la mitad de su valor, y esa es la falla típica en fuentes de alimentación viejas y en motores que parten con dificultad. Para pillarla hay que desoldarlo o soltarle un terminal y medirlo fuera del circuito, porque el resto de la placa falsea la lectura.
El Probador Transistor/Condensador FNIRSI LCR-P1 hace justamente eso: mide condensadores y prueba transistores. Está en la categoría de medición, no en esta.
Ojo con el multímetro: muchos multímetros básicos no traen función de capacidad. Si el tuyo solo mide voltaje, corriente y resistencia, no vas a poder verificar un condensador con él.
Preguntas frecuentes
Saqué un condensador de 4.5uF y ustedes tienen de 4.0uF. ¿Sirve igual?
La capacitancia no se aproxima. En un motor define la corriente y el torque de partida, así que un valor distinto lo hace calentar y acorta la vida del bobinado. Busca el mismo valor. Lo que sí puedes subir es el voltaje: si el original decía 400V, uno de 450V sirve; al revés no, y siempre comparando condensadores del mismo tipo. En CBB61 tenemos 1.5uF, 2.5uF, 4.0uF, 8uF y 10uF, todos a 450V, así que 4.5uF no está en la lista.
¿Cuál es la diferencia entre CBB61, CBB60 y CBB65?
Para elegir el repuesto, la diferencia que te importa es el rango de valores. En catálogo el CBB61 cubre el tramo bajo, de 1.5uF a 10uF a 450V, que es donde están los ventiladores y los motores chicos; el CBB60 va de 15uF a 45uF, para motores más grandes; y el CBB65 de funcionamiento está en 12UF 450VAC con declaración RoHS. No elijas por la familia: elige por el valor y el voltaje que vienen impresos en el que retiraste.
¿Condensador y capacitor son lo mismo?
Sí, es la misma pieza. Condensador es el nombre en español y capacitor viene del inglés; los dos se usan indistintamente en Chile y por eso vas a ver ambos en las fichas. Distinto es el aire acondicionado y el refrigerador, donde la palabra nombra dos cosas: el intercambiador de calor, que no lo vendemos, y el condensador de marcha del motor, que sí es un componente eléctrico del tipo que hay en esta categoría. Ahí manda el valor impreso, y ojo con uno: si el que sacaste trae dos capacitancias, por ejemplo 35+5, es un condensador doble y no es ninguno de los de acá.
¿Los cerámicos tienen polaridad?
No. Los cerámicos y los de poliéster van en cualquier sentido. Los electrolíticos sí son polarizados: la franja impresa en el costado marca el terminal negativo, y montado al revés se hincha o revienta. Los CBB de motor tampoco tienen polaridad, porque trabajan en corriente alterna.
¿Me conviene el pack de 300 o comprar el valor suelto?
Si estás armando o prototipando, el pack: el Pack de 300 condensadores ceramicos y el Kit de 200 condensadores electrolíticos te dejan el cajón surtido y no te frenan a mitad del proyecto. Si es una reparación puntual y ya sabes el valor exacto, pide el Capacitor condensador electrolítico por unidad Varios Valores: te llevas la pieza que vas a usar y no trescientas.
