Condensador Cerámico 470pF 2kV
$ 500 IVA incluido

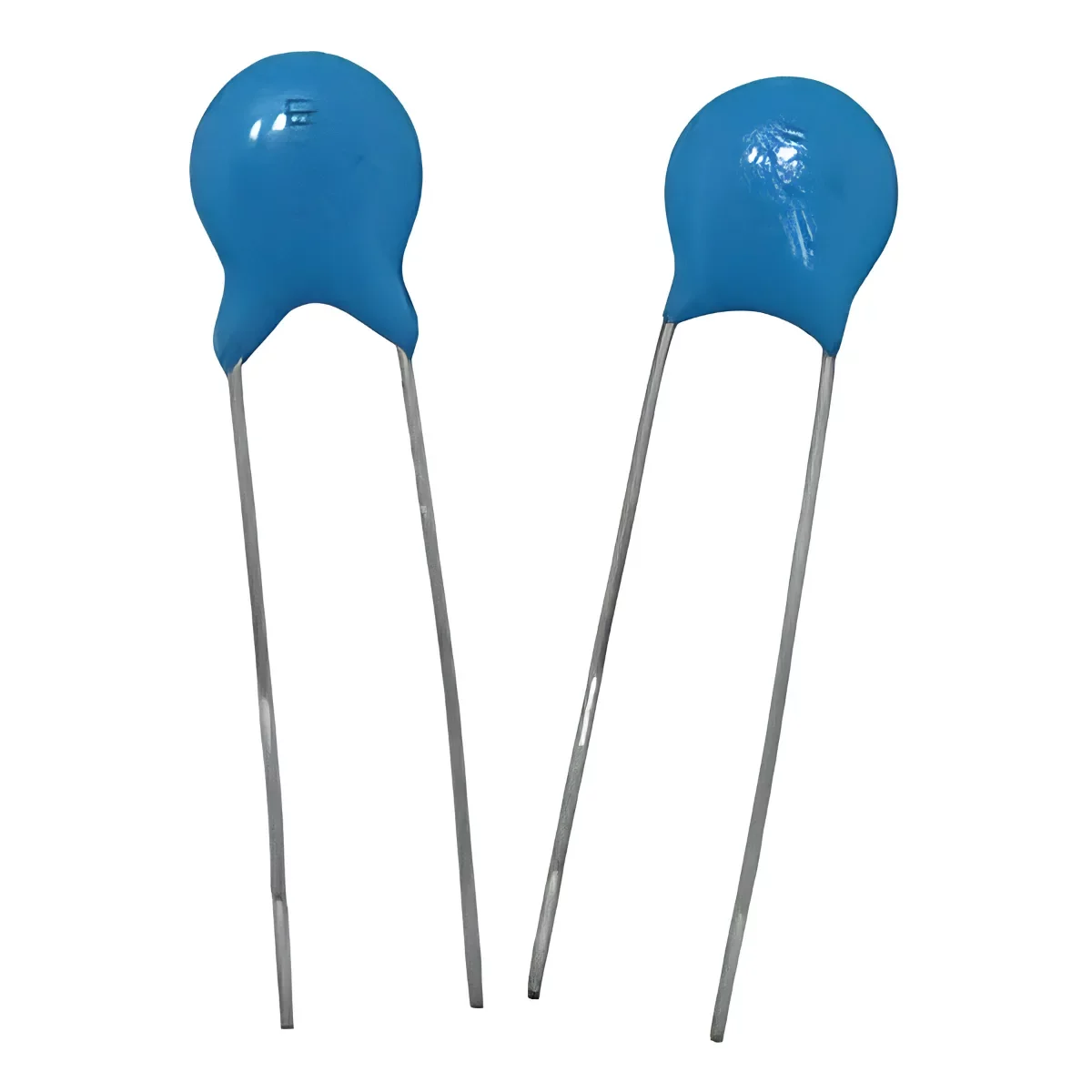

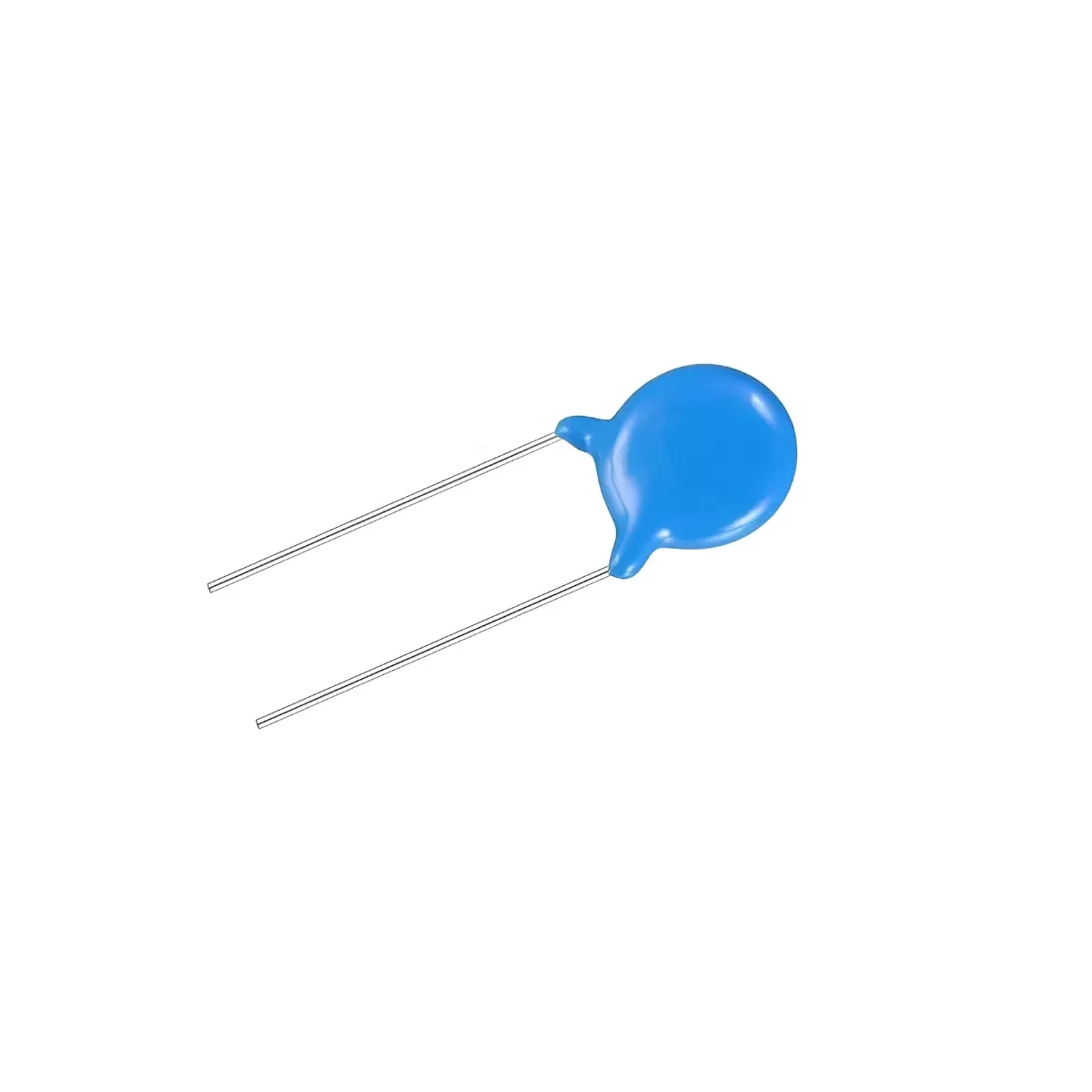

Condensador de disco cerámico de 470pF con tensión de trabajo de 2000V DC, marcado 471. Sin polaridad, terminales radiales para montaje pasante, recubierto en resina epóxica.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
¿Qué es el Condensador Cerámico 470pF 2kV?
El condensador cerámico 470pF 2kV es un condensador de disco recubierto en resina epóxica, pensado para trabajar en circuitos donde la tensión supera con creces lo que tolera un cerámico común. Su valor de capacidad es modesto, 470 picofaradios, pero su tensión de trabajo de 2000V DC lo habilita para etapas de alta tensión donde un condensador de 50V se perfora al instante.
Es un componente pasivo y sin polaridad, así que se puede montar en cualquier sentido. Los dos terminales salen radiales desde el cuerpo, para montaje pasante en placa perforada o placa de circuito impreso. El cuerpo lleva impreso el código 471, que es la notación de tres cifras con la que se rotulan los cerámicos: las dos primeras cifras son los dígitos significativos y la tercera es el número de ceros que sigue, todo expresado en picofaradios.
Características Técnicas
La tensión nominal es el dato que define este componente. Un cerámico de 470pF existe en muchas versiones, y lo que separa a este de los demás es que aguanta 2000V DC de forma continua.
| Parámetro | Valor |
|---|---|
| Capacidad nominal | 470pF |
| Código impreso | 471 |
| Tensión de trabajo | 2000V DC, es decir 2kV |
| Polaridad | No polarizado, admite cualquier orientación |
| Dieléctrico | Cerámico |
| Tipo de componente | Pasivo |
| Construcción | Detalle |
|---|---|
| Formato | Disco cerámico |
| Recubrimiento | Resina epóxica azul |
| Terminales | 2, radiales |
| Montaje | Pasante, para placa perforada o circuito impreso |
| Corte de terminales | Admite recorte a la medida del montaje |
| Notación | Equivalencia |
|---|---|
| Código impreso | 471 |
| Picofaradios | 470pF |
| Nanofaradios | 0,47nF |
| Microfaradios | 0,00047µF |
Aplicaciones
- Etapas de alta tensión en fuentes de alimentación conmutadas
- Redes snubber para amortiguar picos de conmutación en transistores y diodos
- Circuitos de encendido y bobinas de alta tensión
- Multiplicadores de tensión y generadores de alto voltaje
- Filtrado de interferencia en líneas donde el pico de tensión es elevado
- Reparación de fuentes, balastros electrónicos y etapas de salida antiguas
Preguntas Frecuentes
¿Qué significa el código 471 impreso en el cuerpo?
Es la notación de tres cifras que usan los condensadores cerámicos y siempre se lee en picofaradios. Las dos primeras cifras son los dígitos significativos y la tercera indica cuántos ceros van a continuación. En 471 el valor es 47 seguido de un cero, es decir 470pF. Equivale a 0,47nF o a 0,00047µF. Por eso un condensador rotulado 104 son 100.000pF, que es lo mismo que 100nF o 0,1µF, el valor de desacoplo más común.
¿Puedo reemplazarlo por un cerámico de 470pF de 50V?
No, y es el error más caro que se comete con este componente. La capacidad es idéntica, pero la tensión de trabajo no. Un cerámico común está construido para 50V o 100V, y al someterlo a cientos o miles de voltios el dieléctrico se perfora, el condensador queda en cortocircuito y suele arrastrar consigo al resto del circuito. El repuesto siempre puede tener una tensión nominal igual o mayor a la original, nunca menor.
¿Tiene polaridad? ¿Importa cómo lo conecto?
No tiene polaridad. A diferencia de un electrolítico o un condensador de tantalio, que llevan una marca de terminal negativo y se destruyen si se invierten, un cerámico se puede montar en cualquier sentido sin consecuencias. Los dos terminales son equivalentes. Eso sí, el cuerpo debe quedar con holgura respecto de pistas y componentes vecinos: a 2kV la distancia de aislamiento en la placa importa tanto como el componente mismo.
¿Para qué sirve una capacidad tan baja en alta tensión?
En alta tensión rara vez se busca almacenar energía, que es para lo que sirven las capacidades grandes. Lo que se busca es acoplar señal, amortiguar un pico o derivar ruido de alta frecuencia a tierra, y para eso unos pocos cientos de picofaradios bastan y sobran. Una red snubber en la salida de una fuente conmutada, por ejemplo, trabaja justamente en ese orden de magnitud: capacidad pequeña, tensión alta.
