Montaje en Protoboard

Protoboard y breadboard son la misma placa: la que deja armar un circuito sin soldar. Lo que define la compra no es la marca, es el tamaño, y acá están todos los que hay para comparar y elegir.

• 830 puntos: la medida estándar, con rieles de alimentación y canal para integrados DIP (MB102 o GL-12).
• 400 puntos: la misma lógica en la mitad del largo.
• 170 puntos: mini autoadhesiva con canal central pero sin rieles, negra o blanca.
• 2900 puntos con doble bornera: base rígida para laboratorio, sala de clases o varios circuitos a la vez.

Protoboard	Puntos	Rieles de alimentación	Medidas declaradas	Para qué proyecto
Mini Protoboard / Breadboard Negra Con 170 Puntos	170	No, solo canal central	35 x 47 x 8,5 mm, autoadhesiva	Un LED con pulsador, un divisor de voltaje, un NE555, un módulo con pines pegado a una shield
Mini protoboard / breadboard con 170 puntos	170	No, solo canal central	Blanca, 1,7 x 1,8 pulgadas declaradas (unos 43 x 46 mm), autoadherible	Lo mismo que la negra; sirve para tener varias minis, una por bloque del circuito
Shield expansion para arduino UNO con breadboard mini DYB-170	170	Líneas de alimentación en el shield, al centro y a los lados	Formato shield montado sobre el Arduino UNO, con la mini extraíble y área para soldar	Sensores y componentes sueltos sobre el mismo Arduino, sin placa aparte en la mesa
Breadboard / Protoboard mediana 400 puntos	400	Sí	La mitad del largo de una de 830	Circuitos medianos con un integrado y alimentación común, al lado de un Arduino o un ESP32

Puntos, rieles y canal central: lo que define la compra

Los puntos son los agujeros de la placa, pero el número solo no dice nada si no sabes cómo están conectados por dentro. En el área central, cada fila de 5 agujeros es un mismo nodo eléctrico. Un canal al medio separa las dos mitades, para que un integrado DIP quede a caballo con una hilera de patas a cada lado sin cortocircuitarse. Y a los costados van los rieles de alimentación, las líneas rojas y azules que reparten VCC y GND a todo el circuito.

De esas tres cosas sale la decisión. Un protoboard con rieles (400, 830 o la base grande) alimenta cualquier fila con un cable corto al riel. Una mini de 170 puntos tiene canal central, así que un DIP entra, pero no tiene rieles: VCC y GND llegan con un cable a cada fila que los necesite, y con dos integrados ya se enreda. La base con borneras suma conectores de alimentación arriba para enchufar una fuente de banco sin cables sueltos.

Las medidas también importan cuando la placa va dentro de una caja o pegada a una base: la MB102 declara 172 x 64 x 8,5 mm, la GL-12 165 x 55 mm con adhesivo atrás, la mini negra 35 x 47 x 8,5 mm autoadhesiva y la base robusta 245 x 200 x 10 mm. La tabla comparativa de esta página ordena los siete modelos por puntos, rieles, medidas y proyecto.

Cuál elegir según tu proyecto

Primer Arduino o ESP32, cursos y tutoriales: Breadboard / Protoboard 830 puntos MB102. Es la medida que aparece en todos los tutoriales, entra cualquier integrado DIP con espacio alrededor y su formato calza con la Fuente de voltaje para MB102 protoboard USB, que se pincha en los rieles.

Un banco fijo o una caja donde la placa queda pegada: Protoboard 830 puntos GL-12. Misma capacidad que la MB102, con adhesivo en la parte posterior para dejarla fija en una base, una caja de proyecto o la mesa de trabajo.

Circuito chico con un solo integrado y alimentación común: Breadboard / Protoboard mediana 400 puntos. Tiene rieles y canal igual que la de 830, en la mitad del largo, y ocupa menos mesa al lado de la placa de desarrollo.

Un LED con pulsador, un divisor de voltaje, un transistor con su resistencia o un NE555: Mini Protoboard / Breadboard Negra Con 170 Puntos o la Mini protoboard / breadboard con 170 puntos blanca. Son autoadhesivas, así que también van pegadas sobre una proto shield o dentro de un robot. Si el proyecto tiene dos integrados y alimentación repartida, se quedan cortas.

Sensores sobre el mismo Arduino UNO, sin placa aparte: Shield expansion para arduino UNO con breadboard mini DYB-170. Se monta sobre el UNO y trae la mini de 170 puntos encima, extraíble, más un área de prototipado para soldar con líneas de alimentación, dos LEDs y un pulsador. Útil para un robot o un montaje que se mueve.

Laboratorio, sala de clases o un prototipo con varios bloques a la vez: Protoboard base robusta 2900 puntos educativa con doble bornera 245x200x10mm. Base rígida con 4 topes de goma para que no se corra y dos pares de conectores de alimentación en la parte de arriba para la fuente de banco. Es el escalón que ninguna placa suelta de 830 reemplaza, y el que se termina comprando cuando el circuito ya no cabe en una.

Si dudas entre dos tamaños, compra el más grande: el espacio que sobra no se pierde, el que falta cuesta rehacer el montaje.

Los modelos uno por uno: 830, 400, 170 y la base con borneras

830 puntos. Dos placas. La MB102 declara matriz de 14 x 64, un bloque central con dos tiras de alimentación y acepta cable de 29 a 20 AWG. La GL-12 mide 165 x 55 mm, está pensada para cable de núcleo sólido de 22 AWG y trae adhesivo en la parte posterior. En la GL-12 los rieles vienen partidos a la mitad, como en la mayoría de las de 830: si la fuente entra por un extremo y el circuito está en el otro, hay que puentear las dos mitades con un cable macho macho.

400 puntos. La Breadboard / Protoboard mediana 400 puntos es la misma lógica que la de 830 en la mitad del largo: rieles de alimentación común y canal central para el integrado. Es la que conviene cuando el circuito es chico pero igual necesita VCC y GND repartidos.

170 puntos. La Mini Protoboard / Breadboard Negra Con 170 Puntos mide 35 x 47 x 8,5 mm y es autoadhesiva; la Mini protoboard / breadboard con 170 puntos es blanca, declara 1,7 x 1,8 pulgadas (unos 43 x 46 mm), matriz de 10 x 17 y cable de 29 a 20 AWG, y también es autoadherible. Las dos son 17 filas de dos grupos de 5 puntos con el canal al medio y sin rieles. Se pegan sobre una shield, dentro de una caja o encima de un chasis de robot, y se pueden juntar varias, una por bloque del circuito.

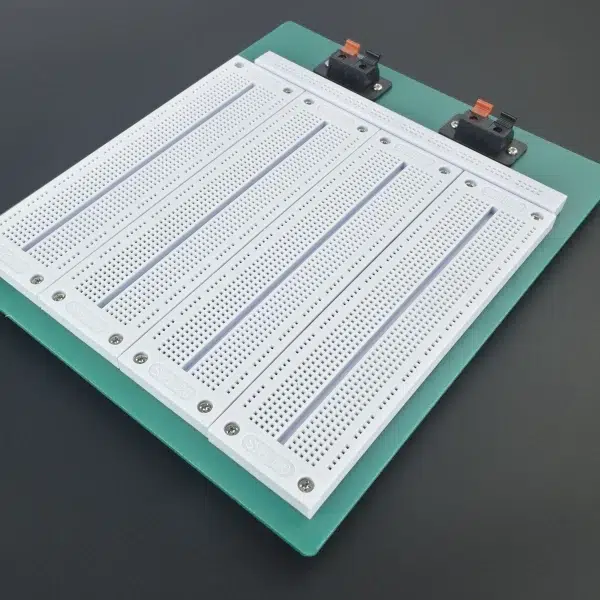

Base grande con borneras. La Protoboard base robusta 2900 puntos educativa con doble bornera 245x200x10mm va sobre una base rígida de 245 x 200 mm con 4 topes de goma y dos pares de conectores de alimentación en la parte superior. Es la que se usa en laboratorios y salas de clases porque aguanta varios circuitos a la vez y la fuente se conecta sin cables sueltos por los rieles. En esta misma familia existe la Protoboard grande con borneras 1560 puntos, con placa de aluminio y 3 bornes en un formato de 21,5 x 13 cm: el escalón intermedio entre la de 830 y la base de 2900.

Cómo alimentar los rieles a 3.3V o 5V sin usar el Arduino

Sacar los 5V del pin del Arduino funciona hasta que el circuito pide más corriente de la que la placa aguanta, o hasta que quieres probar el montaje sin la placa conectada. Para eso existen los módulos de fuente que se pinchan directo en los rieles del protoboard y entregan 3.3V o 5V, seleccionables con un jumper. Los tres de la categoría declaran una corriente máxima de 700 mA y se pinchan directo en los rieles; cambia la entrada:

• Fuente de voltaje para MB102 protoboard USB: entra por USB o por jack de 6,5 a 12V DC, dos salidas para alimentar los dos extremos de la placa, LED de encendido, 35 x 55 mm. Es la que calza con la MB102 de 830 puntos.
• Fuente de voltaje para protoboard 3.3/5[V]: entra por mini USB o power jack de 6,5 a 12V, y el voltaje de cada salida se elige moviendo 2 jumpers.
• módulo de fuente de alimentación XD-42 5V/3: entra por transformador de 7 a 12V o USB de 5V, mismas dos salidas seleccionables.

Un límite que no aparece en el número de puntos: el protoboard es para bajo voltaje y baja corriente, en la práctica bajo los 30V y 1A. Los clips internos se calientan con un motor grande y el plástico se deforma. El motor va directo a la fuente; por el protoboard pasa solo la señal de control.

Errores que dejan el circuito sin funcionar en el protoboard

La mayoría de los circuitos que no andan en protoboard tienen la misma lista corta de causas, y ninguna es del componente.

Los rieles están partidos a la mitad. En la mayoría de las placas de 830 puntos la línea roja y la azul no son continuas de punta a punta. Si la fuente entra por un extremo y el circuito está en el otro, no le llega nada. Se arregla con un cable macho macho puenteando las dos mitades de VCC y otro para GND.

El integrado está en una sola mitad. Un DIP tiene que ir a caballo del canal central. Si lo pones entero de un lado, las patas enfrentadas quedan en el mismo nodo de 5 puntos y el chip queda en corto.

Dos componentes en la misma fila de 5. Cada fila de 5 puntos es un solo nodo. Dos patas en la misma fila están conectadas aunque no lo parezca.

Cable demasiado grueso o demasiado fino. La MB102 declara de 29 a 20 AWG y la GL-12 está pensada para 22 AWG. Un alambre más grueso abre el clip para siempre y ese agujero deja de hacer contacto; uno más fino se suelta solo. Los 22 AWG del Pack 65 Cable macho macho diferentes tamaños están en el rango.

Cables largos en circuitos rápidos. El protoboard suma capacitancia e inductancia parásitas entre filas. Con un sensor y un microcontrolador no se nota; con radio o señales de alta frecuencia sí, y ahí el remedio es acortar los cables, no cambiar de placa.

Cables jumper y dupont para el protoboard

El cable jumper (o cable puente) es el que une dos puntos, y en las tiendas los packs de 40 aparecen como cables dupont: dupont es el conector de la punta, con paso de 2,54 mm. La única decisión real es qué punta necesitas en cada extremo:

• Macho macho: de un agujero del protoboard a otro, o del protoboard a un header hembra como los del Arduino UNO. Es el que más se gasta: Cables macho macho 40 piezas 20cm, o Cables macho macho 40 piezas 10cm para conexiones cortas dentro de la placa.
• Macho hembra: del protoboard a un módulo o sensor con pines macho, que son casi todos. Cables macho hembra 40 piezas 20cm es el pack más usado; Cables macho hembra 30cm para llegar a un display o un motor fuera de la placa.
• Hembra hembra: entre dos placas con pines macho sin pasar por el protoboard: Cables Hembra Hembra 40 piezas 20cm.

Para el cableado dentro de la placa conviene el núcleo sólido: el Pack 65 Cable macho macho diferentes tamaños declara conductor de 22 AWG y cuatro largos entre los 11 y los 25 cm aproximados, y deja el circuito plano y ordenado. La regla que ordena la compra: núcleo sólido dentro de la placa, dupont flexible para salir de ella. Y para las entradas, el Boton pulsador switch de 4 pines push button 6x6x4.3mm entra directo en el protoboard.

El resto del catálogo de esta familia

Protoboard	Puntos	Rieles de alimentación	Medidas declaradas	Para qué proyecto
Breadboard / Protoboard 830 puntos MB102	830	Sí, 2 tiras	172 x 64 x 8,5 mm, matriz 14 x 64, cable de 29 a 20 AWG	Arduino, ESP32 y circuitos con uno o dos integrados; calza con las fuentes MB102
Protoboard 830 puntos GL-12	830	Sí	165 x 55 mm, adhesivo en la parte posterior	Lo mismo que la MB102, para dejarla pegada en una base, una caja o un banco fijo
Protoboard base robusta 2900 puntos educativa con doble bornera 245x200x10mm	2900	Sí, más dos pares de conectores de alimentación	245 x 200 x 10 mm, base rígida con 4 topes de goma	Banco de laboratorio, sala de clases, prototipos con varios bloques a la vez y fuente de banco

Preguntas frecuentes

¿Protoboard y breadboard son lo mismo?

Sí. Breadboard es el nombre en inglés y protoboard es como se le dice en Chile y en casi toda Latinoamérica; también aparece como placa de pruebas. Varios nombres de la categoría llevan las dos palabras, como Breadboard / Protoboard 830 puntos MB102, para que la encuentres busques como busques.

¿Cuántos puntos de protoboard necesito?

Para Arduino, ESP32 y circuitos con uno o dos integrados, 830 puntos: es la medida estándar y la de los tutoriales. 400 puntos si el circuito es chico y quieres ocupar menos mesa. La mini de 170 puntos para componentes sueltos o un solo integrado chico: tiene canal central pero no rieles de alimentación. Para laboratorio o varios circuitos a la vez, la base de 2900 puntos con doble bornera. Si dudas, el tamaño más grande nunca sobra.

¿Qué diferencia hay entre la protoboard MB102 y la GL-12 de 830 puntos?

Las dos son de 830 puntos con rieles y canal central. La Breadboard / Protoboard 830 puntos MB102 declara 172 x 64 x 8,5 mm, matriz de 14 x 64 y acepta cable de 29 a 20 AWG; su formato calza con las fuentes MB102 que se pinchan en los rieles. El Protoboard 830 puntos GL-12 mide 165 x 55 mm y trae adhesivo en la parte posterior, para dejarlo fijo en una base o en una caja.

¿La mini protoboard de 170 puntos sirve para Arduino?

Sirve para un sensor con pines, un LED con pulsador, un divisor de voltaje o un NE555 con sus pocos componentes, y como es autoadhesiva se pega sobre una shield o en un chasis de robot. No tiene rieles de alimentación, así que VCC y GND llegan con un cable a cada fila. Para un montaje con dos integrados y alimentación repartida, conviene la de 400 u 830 puntos. Si quieres la mini encima del propio UNO, existe la Shield expansion para arduino UNO con breadboard mini DYB-170.

¿Cuándo conviene una protoboard grande con borneras?

Cuando el circuito ya no cabe en una placa de 830, cuando hay varios bloques montados a la vez o cuando la fuente es de banco: la Protoboard base robusta 2900 puntos educativa con doble bornera 245x200x10mm va sobre una base rígida con topes de goma y trae dos pares de conectores de alimentación arriba, así la fuente entra sin cables sueltos por los rieles. Es la que se usa en laboratorios y salas de clases.

¿Cómo alimento el protoboard a 5V sin el Arduino?

Con un módulo de fuente que se pincha en los rieles: la Fuente de voltaje para MB102 protoboard USB, la Fuente de voltaje para protoboard 3.3/5[V] o el módulo de fuente de alimentación XD-42 5V/3. Las tres entregan 3.3V o 5V seleccionables con jumper, aceptan USB o un adaptador de 6,5 a 12V según el modelo, y declaran una corriente máxima de hasta 700 mA. Para un motor eso no alcanza: el motor va directo a su fuente.
