Protoboard base robusta 2900 puntos educativa con doble bornera 245x200x10mm
El precio original era: $ 15.990.$ 9.990El precio actual es: $ 9.990. IVA incluido
Protobard de gran tamaño para realizar desde los más simples circuitos hasta los proyectos más complejos. En la parte superior posee borneras para conexión directa de alimentación.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Otros que te podrían interesar
Esta protoboard grande tiene 4 tiras de trabajo, una base rígida y 4 topes de goma para evitar el deslizamiento de la base.
Sirve para prototipos de circuitos extensos. Tiene 2 pares de conectores push para conectar una fuente de alimentación y, con cables, llevarla al circuito.
1 x Protoboard grande
Preguntas Frecuentes
¿Qué es una protoboard y para qué sirve?
Una protoboard (o breadboard) es una placa para armar y probar circuitos sin soldar. Los componentes y los cables se insertan en los agujeros, que por dentro van unidos en grupos. Dos patas puestas en el mismo grupo quedan conectadas. Cuando el circuito funciona, lo puedes pasar a una placa perforada o a un PCB.
¿Qué trae y cómo está armada esta protoboard?

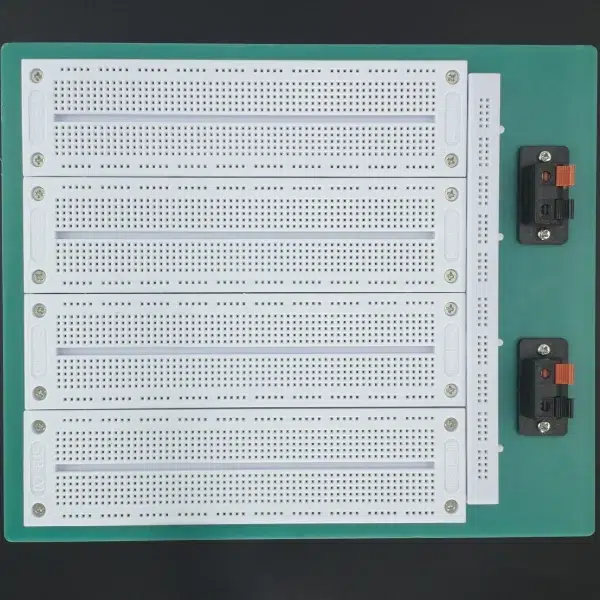

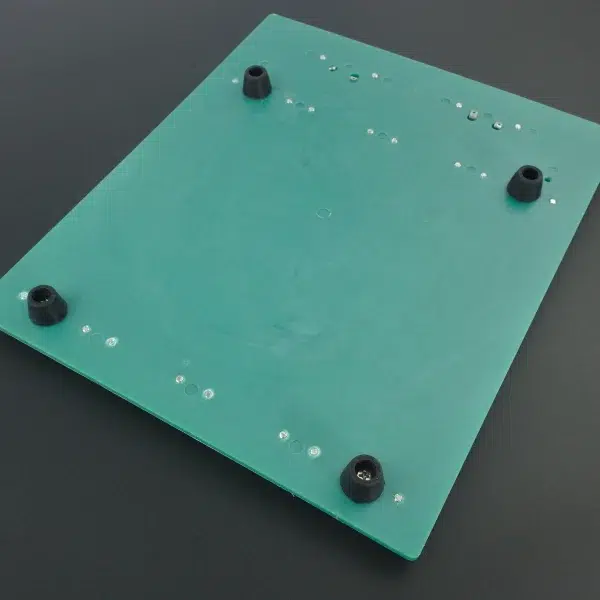

Trae 1 protoboard montada sobre una base rígida verde de 245 x 200 mm. Sobre la base van atornilladas 4 tiras de trabajo blancas, una tira vertical de distribución y 2 borneras de presión para la fuente. Por debajo lleva 4 topes de goma que evitan que se deslice. No incluye cables jumper ni fuente de alimentación.
¿Qué es la doble bornera y cómo conecto la fuente?

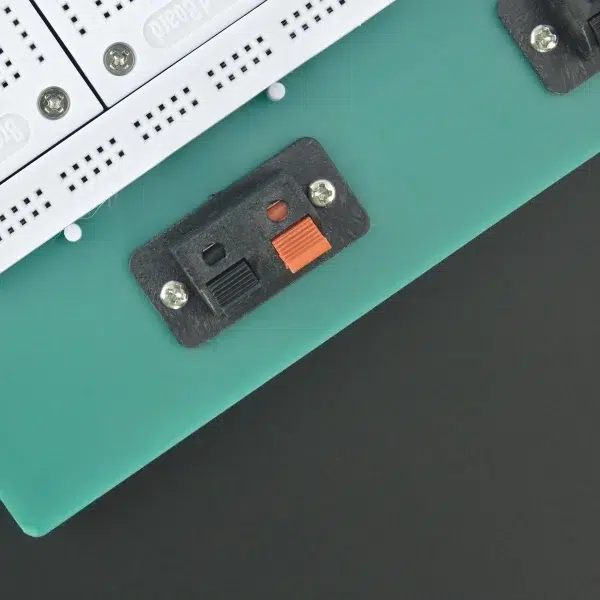

La doble bornera son las 2 borneras de presión atornilladas a la base. Cada una tiene 2 contactos, uno con palanca roja y otro con palanca negra, para el positivo y el negativo de la fuente. Aprietas la palanca, metes la punta pelada del cable y la sueltas. Desde cada contacto llevas un cable hasta la fila de alimentación de la tira que vas a usar.
¿Cómo están unidos los agujeros de cada tira?
Cada tira de trabajo tiene 2 bloques separados por un canal central, y en cada bloque los agujeros van unidos en grupos de 5. Los integrados DIP se montan sobre ese canal, con una fila de patas a cada lado. Arriba y abajo de cada tira hay una fila de alimentación. Las 4 tiras son piezas separadas. Para alimentar varias, unes sus filas de alimentación con cables puente.
¿Para qué proyectos conviene una protoboard de este tamaño?
Conviene cuando el circuito no cabe en una sola tira. Por ejemplo, un reloj digital con varios contadores 74LS90 y decodificadores 74LS47, o un ESP32 con varios sensores y módulos. En un laboratorio de clases permite dejar armados varios circuitos a la vez. Para un montaje con uno o dos integrados alcanza una protoboard de 830 puntos.
¿Puedo montar un Arduino o un ESP32 directo en la protoboard?
El Arduino Nano y los ESP32 que traen pines macho se insertan directo sobre el canal central de una tira. Un ESP32 DevKit ancho tapa casi todas las filas a los dos lados del canal y deja libre como mucho una fila por lado. El Arduino UNO trae conectores hembra y no se inserta en la protoboard, así que lo conectas con cables macho macho.
