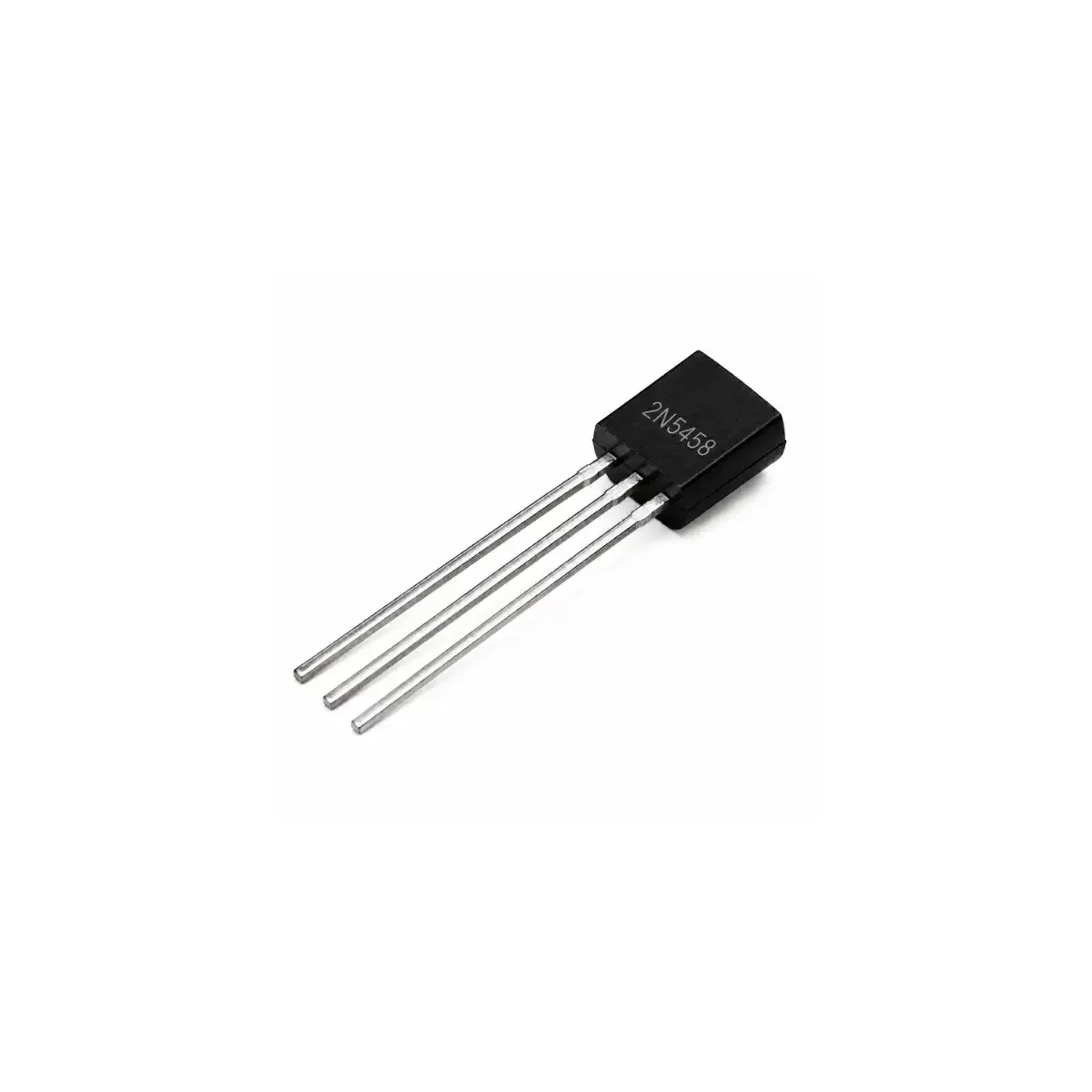

¿Qué es el 2N5458?
El 2N5458 es un transistor de efecto de campo de unión, comúnmente conocido como JFET (Junction Field-Effect Transistor), de Canal-N. Este tipo de transistor es un componente semiconductor unipolar que utiliza un campo eléctrico para controlar la conductividad de un «canal» en un material semiconductor. A diferencia de los transistores bipolares (BJT) que son controlados por corriente, los JFET son controlados por voltaje, lo que les confiere una impedancia de entrada extremadamente alta. Esta característica es fundamental en aplicaciones donde se necesita minimizar la carga sobre la fuente de señal, como en etapas de preamplificación de audio o en la interfaz con sensores de alta impedancia. El 2N5458 es especialmente valorado por su bajo nivel de ruido, lo que lo hace ideal para amplificadores de pequeña señal y circuitos de audio de alta fidelidad. Su diseño robusto y su encapsulado estándar TO-92 facilitan su uso tanto en prototipos en protoboard como en diseños de PCB finales.
La arquitectura interna del 2N5458 se basa en una barra de silicio tipo N que forma el canal conductor entre los terminales de Drenador (Drain) y Surtidor (Source). La Compuerta (Gate), fabricada con material tipo P, se difunde en este canal. Al aplicar una tensión inversa entre la compuerta y el surtidor, se crea una región de agotamiento que estrecha el canal, modulando así el flujo de corriente. Este dispositivo no posee un SoC o microcontrolador; es un componente discreto cuya operación se rige por principios de física de semiconductores. El encapsulado TO-92 de plástico protege el chip de silicio y proporciona tres terminales para su conexión, ofreciendo una disipación de potencia adecuada para sus aplicaciones típicas de baja potencia.
Características Técnicas
El funcionamiento del 2N5458 se centra en la modulación del ancho del canal N mediante un voltaje aplicado en la compuerta (Gate). Con cero voltios en la compuerta (VGS = 0V), el transistor permite el paso de su corriente máxima de drenador, conocida como IDSS (Zero-Gate-Voltage Drain Current), que para el 2N5458 se encuentra en el rango de 2.0 a 6.0 mA. A medida que se aplica un voltaje negativo creciente a la compuerta, el campo eléctrico repele los electrones del canal, reduciendo su conductividad hasta alcanzar el voltaje de corte o «pinch-off» (VGS(off)), momento en el cual el flujo de corriente se detiene casi por completo. Este control preciso y su comportamiento lineal en la región óhmica lo hacen excelente para ser usado como una resistencia variable controlada por voltaje.
Especificaciones Eléctricas
| Parámetro | Valor |
|---|---|
| Voltaje Drenador-Surtidor (VDS) | 25 V |
| Voltaje Drenador-Compuerta (VDG) | 25 V |
| Voltaje Compuerta-Surtidor Inverso (VGSr) | -25 V |
| Corriente de Compuerta (IG) | 10 mA |
| Disipación Total de Potencia (PD @ 25°C) | 310 mW |
| Corriente de Drenador con VGS=0 (IDSS) | 2.0 a 6.0 mA |
| Voltaje de Corte Compuerta-Surtidor (VGS(off)) | -1.0 a -7.0 V |
Pinout y Encapsulado
| Pin | Función | Descripción |
|---|---|---|
| 1 | Drenador (Drain) | Terminal por donde sale la corriente del canal. |
| 2 | Surtidor (Source) | Terminal por donde entra la corriente al canal. |
| 3 | Compuerta (Gate) | Terminal de control que modula la conductividad del canal. |
Dimensiones y Ambiente
| Característica | Valor |
|---|---|
| Encapsulado | TO-92 |
| Temperatura de Juntura (Tj) máx. | 135 °C |
| Temperatura de Almacenamiento (Tstg) | -65°C a +150°C |
Aplicaciones
- Preamplificadores de audio de bajo ruido y alta fidelidad.
- Etapas de entrada de alta impedancia para instrumentos de medición.
- Mezcladores de frecuencia en receptores de radio.
- Osciladores de frecuencia estable.
- Conmutadores analógicos para enrutamiento de señales.
- Fuentes de corriente constante.
- Resistencias controladas por voltaje.
Preguntas Frecuentes
¿Cuál es la diferencia entre el 2N5457, 2N5458 y 2N5459?
La principal diferencia entre estos transistores de la misma familia radica en sus rangos de corriente de drenador a voltaje cero en la compuerta (IDSS) y voltaje de corte (VGS(off)). El 2N5457 tiene el IDSS más bajo (1.0-5.0 mA) y el 2N5458 un rango intermedio (2.0-6.0 mA), ambos confirmados en el datasheet de ON Semiconductor. El 2N5459 pertenece a la misma familia con un IDSS aún más alto, pero sus valores exactos deben confirmarse con el datasheet específico de ese modelo. La elección depende de los requerimientos de polarización y ganancia del circuito específico.
¿Puedo usar un 2N5458 para reemplazar un J201?
Aunque ambos son JFET de Canal-N en encapsulado TO-92, no son reemplazos directos en todos los casos. El J201 típicamente tiene un IDSS y VGS(off) mucho más bajos que el 2N5458. Usar un 2N5458 en un circuito diseñado para un J201 probablemente resultará en un punto de operación (polarización) incorrecto. Es crucial verificar las especificaciones de ambos y ajustar las resistencias de polarización si se realiza el reemplazo.
¿Cómo identifico los pines Drain, Source y Gate en el encapsulado TO-92?
Para el encapsulado estándar TO-92 del 2N5458, al observar la cara plana del componente con los pines apuntando hacia abajo, la distribución de izquierda a derecha es: Pin 1 – Drenador (Drain), Pin 2 – Surtidor (Source), Pin 3 – Compuerta (Gate). Siempre es recomendable confirmar con el datasheet del fabricante específico.
¿Este transistor requiere un disipador de calor?
No, en la gran mayoría de sus aplicaciones, el 2N5458 no requiere un disipador de calor. Su disipación de potencia máxima es de 310 mW a 25°C, y en circuitos típicos de pequeña señal, la disipación real es de solo unos pocos milivatios. El encapsulado TO-92 es suficiente para manejar esta carga térmica sin ayuda externa.
