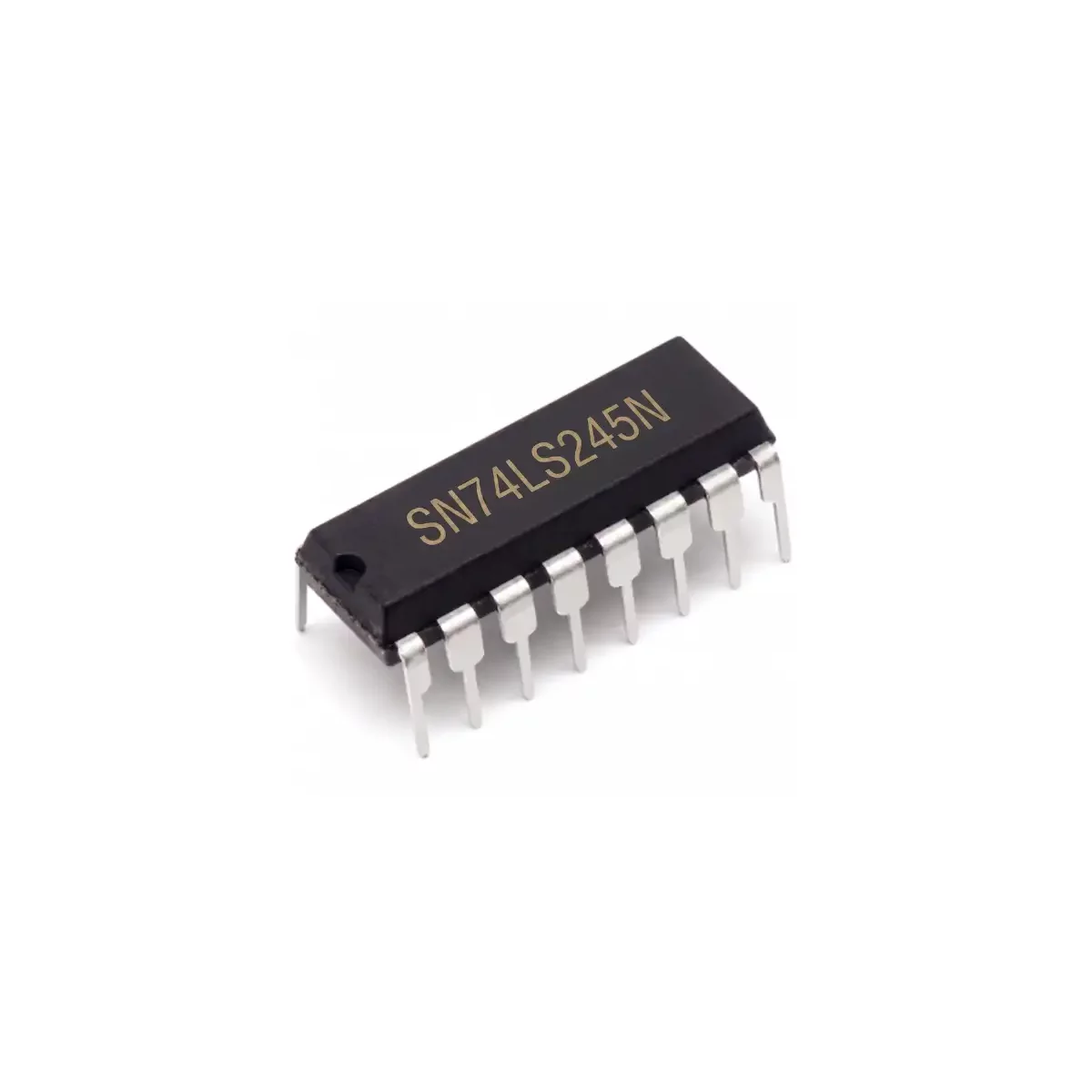

¿Qué es el SN74LS245N?
El SN74LS245N es un circuito integrado monolítico perteneciente a la familia de lógica TTL Low-power Schottky (LS), diseñado para funcionar como un transceptor de bus octal. Su función principal es facilitar la comunicación bidireccional asíncrona de datos entre dos buses de 8 bits. Este componente es fundamental en sistemas digitales, especialmente en arquitecturas de microprocesadores, donde es necesario conectar el bus de datos de la CPU con memorias o periféricos. La característica más destacada del SN74LS245N son sus salidas de 3 estados (alto, bajo y alta impedancia), que permiten que el dispositivo se desconecte eléctricamente del bus. Este estado de alta impedancia (Hi-Z) es crucial para evitar conflictos cuando múltiples dispositivos comparten el mismo bus de datos, asegurando que solo un dispositivo transmita a la vez.
La arquitectura interna del SN74LS245N consiste en ocho pares de transceptores de datos controlados por dos pines de gestión: el pin de dirección (DIR) y el pin de habilitación de salida (/OE, Output Enable). El pin DIR determina la dirección del flujo de datos, ya sea desde el bus A hacia el bus B o viceversa. El pin /OE, que es activo en bajo, habilita o deshabilita las salidas. Cuando /OE está en nivel alto, todas las salidas del transceptor entran en el estado de alta impedancia, aislando efectivamente los buses A y B. Esta robusta capacidad de control lo convierte en una solución ideal para la gestión de buses de datos en sistemas embebidos, computadoras antiguas y equipos de instrumentación.
Características Técnicas
El funcionamiento del SN74LS245N se centra en la lógica de control simple pero efectiva. La dirección del flujo de datos se establece con un único pin de control (DIR). Cuando DIR se establece en un nivel lógico bajo, los datos se transmiten del bus B al bus A. Cuando DIR está en un nivel alto, la transmisión ocurre del bus A al bus B. La habilitación de las salidas, controlada por el pin /OE, es independiente de la dirección. Un nivel bajo en /OE activa el paso de datos en la dirección seleccionada, mientras que un nivel alto pone a ambos buses en un estado de alta impedancia. Este dispositivo está diseñado para manejar corrientes de salida significativas, permitiendo la conducción de buses con alta capacitancia o múltiples cargas.
Especificaciones Eléctricas
| Parámetro | Valor |
|---|---|
| Voltaje de Operación (VCC) | 4.75V a 5.25V (5V Nominal) |
| Voltaje de Entrada Nivel Alto (VIH) | 2.0V Mínimo |
| Voltaje de Entrada Nivel Bajo (VIL) | 0.8V Máximo |
| Corriente de Salida Nivel Alto (IOH) | -15mA Máximo |
| Corriente de Salida Nivel Bajo (IOL) | 24mA Máximo |
| Corriente de Alimentación (ICC) | 64mA Típico / 95mA Máximo (a VCC máx, salidas en alta impedancia) |
| Familia Lógica | LS (Low-power Schottky) |
Comunicación y Pinout
| Pin | Función | Descripción |
|---|---|---|
| 1 | DIR | Control de Dirección (B→A si LOW; A→B si HIGH) |
| 2-9 | A1-A8 | Bus de Datos A |
| 10 | GND | Tierra (0V) |
| 11-18 | B8-B1 | Bus de Datos B |
| 19 | /OE | Habilitación de Salida (Activo en Bajo) |
| 20 | VCC | Alimentación (+5V) |
Dimensiones y Ambiente
| Característica | Valor |
|---|---|
| Encapsulado | DIP-20 (Dual In-line Package de 20 pines) |
| Dimensiones | 25.4mm x 6.35mm x 3.3mm (aprox.) |
| Separación entre pines | 2.54mm (0.1″) |
| Temperatura de Operación | 0°C a 70°C |
Aplicaciones
- Interconexión de buses de datos en sistemas con microprocesadores (CPU, RAM, periféricos).
- Aislamiento lógico entre diferentes secciones de un circuito.
- Buffer o amplificador de corriente para buses de datos.
- Sistemas de control industrial y adquisición de datos.
- Reparación y restauración de equipos electrónicos retro (computadoras, consolas).
- Proyectos de electrónica digital y prototipado.
Preguntas Frecuentes
¿Cuál es la diferencia entre el SN74LS245N y el 74HC245?
La principal diferencia radica en la familia lógica. El SN74LS245N es TTL (Transistor-Transistor Logic), caracterizado por su robustez y velocidad media, pero con un consumo de energía mayor. El 74HC245 es CMOS (Complementary Metal-Oxide-Semiconductor), que ofrece un consumo de energía mucho menor, mayor inmunidad al ruido y un rango de voltaje de operación más amplio, pero puede ser más sensible a la descarga estática. Sus niveles de voltaje de entrada también son diferentes, por lo que no siempre son intercambiables directamente sin una cuidadosa revisión del circuito.
¿Cómo controlo la dirección del flujo de datos?
La dirección se controla con el pin 1 (DIR). Si conectas este pin a GND (nivel lógico bajo), los datos fluirán desde los pines del bus B (11-18) hacia los pines del bus A (2-9). Si lo conectas a VCC (nivel lógico alto), la dirección se invierte, y los datos fluyen del bus A al bus B.
¿Qué significa «salidas de 3 estados»?
Significa que cada pin de salida puede estar en uno de tres estados: nivel lógico ALTO (cercano a VCC), nivel lógico BAJO (cercano a GND), o Alta Impedancia (Hi-Z). En el estado de alta impedancia, la salida se comporta como si estuviera desconectada del circuito. Esto es esencial para conectar múltiples dispositivos a un mismo bus, ya que permite que solo un dispositivo «hable» a la vez, mientras los otros «escuchan» o están desconectados, evitando conflictos eléctricos.
¿Puedo dejar los pines de entrada sin conectar?
No es una buena práctica en la lógica TTL como la familia LS. Las entradas TTL flotantes (sin conectar) tienden a interpretarse como un nivel lógico ALTO, pero son muy susceptibles al ruido electromagnético, lo que puede causar un funcionamiento errático del circuito. Las entradas no utilizadas deben conectarse a VCC (a través de una resistencia de pull-up, por ejemplo 1kΩ) o a GND, según el estado lógico que se requiera.
Mejora tu proyecto
Para integrar fácilmente el SN74LS245N en tus diseños y asegurar un funcionamiento estable, considera estos componentes:
- Zócalo DIP-20: Evita soldar el IC directamente a la placa, facilitando su reemplazo y protegiéndolo del calor.
- Protoboard: Ideal para montar y probar rápidamente tus circuitos antes de diseñar una PCB.
- Fuente de Alimentación 5V: Proporciona la tensión de alimentación estable que requiere la lógica TTL.
- Condensadores de desacoplo de 100nF: Coloca uno cerca de los pines VCC y GND del IC para filtrar ruido de la fuente de alimentación.
