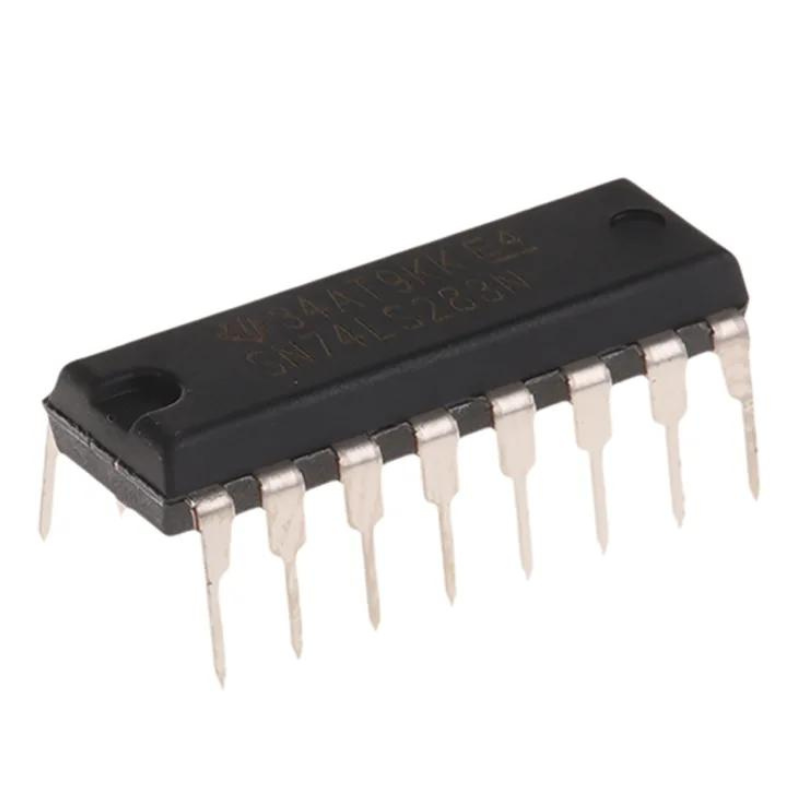

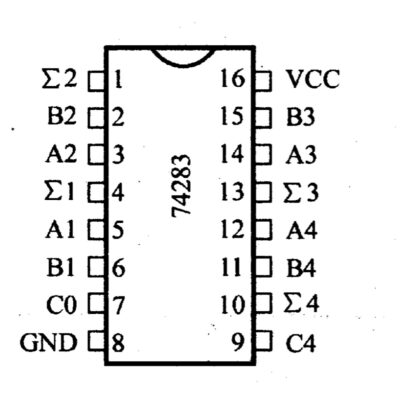

Circuito Integrado SN74LS283N

El SN74LS283N es un sumador completo de 4 bits con acarreo rápido. Su función principal es realizar la adición binaria de dos números de 4 bits, generando la suma y el acarreo final. Es fundamental en aplicaciones de procesamiento digital donde se requieren operaciones aritméticas, como en calculadoras simples, unidades lógicas aritméticas (ALU) en microprocesadores o sistemas de control que involucren cálculos.

Este circuito integrado opera dentro de un rango de voltaje de alimentación de 4.75V a 5.25V, lo cual es estándar para la familia TTL (Transistor-Transistor Logic). La descripción indica que el acarreo final se genera típicamente en 10 ns, lo que lo convierte en un componente rápido para sumas de 4 bits, adecuado para proyectos que requieren baja latencia en el procesamiento de datos.

El SN74LS283N se integra mediante sus pines de entrada de datos (A y B para cada bit, más la entrada de acarreo Cin) y sus pines de salida (S para la suma de cada bit y Cout para el acarreo final). Para conectarlo a un microcontrolador como Arduino o una FPGA, se deben mapear las salidas digitales del microcontrolador/FPGA a las entradas de datos del SN74LS283N y leer las salidas de suma y acarreo con las entradas digitales correspondientes del microcontrolador/FPGA. Se debe asegurar la compatibilidad de niveles lógicos (generalmente 5V para TTL).

El SN74LS283N tiene una corriente de salida de nivel bajo de 8 mA y una corriente de salida de nivel alto de -400 uA. Esto significa que puede «empujar» hasta 8 mA a un nivel lógico bajo, pero solo puede «tirar» hasta 400 uA a un nivel lógico alto. Si planeas conectar la salida del sumador a dispositivos que requieran más corriente, o a múltiples dispositivos, puede ser necesario usar buffers o drivers intermedios para evitar sobrecargar la salida del IC y asegurar la integridad de la señal.

Sí, el SN74LS283N es adecuado para proyectos de robótica que requieran realizar sumas binarias en tiempo real, siempre y cuando las operaciones se limiten a la suma de 4 bits y la velocidad de 10 ns para el acarreo sea suficiente. Para cálculos más complejos o que involucren un mayor número de bits, se necesitarían sumadores más avanzados o el uso de microcontroladores con capacidades de procesamiento aritmético más potentes.

Sí, existen varias alternativas. Dentro de la familia TTL, otros sumadores como el 74HC283 (CMOS de alta velocidad) ofrecen velocidades similares o superiores con un menor consumo de energía. También existen sumadores con mayor número de bits integrados o implementaciones más complejas en familias CMOS avanzadas que pueden ser más eficientes energéticamente y ofrecer mayor velocidad o funcionalidad adicional, dependiendo de las necesidades específicas del proyecto.
