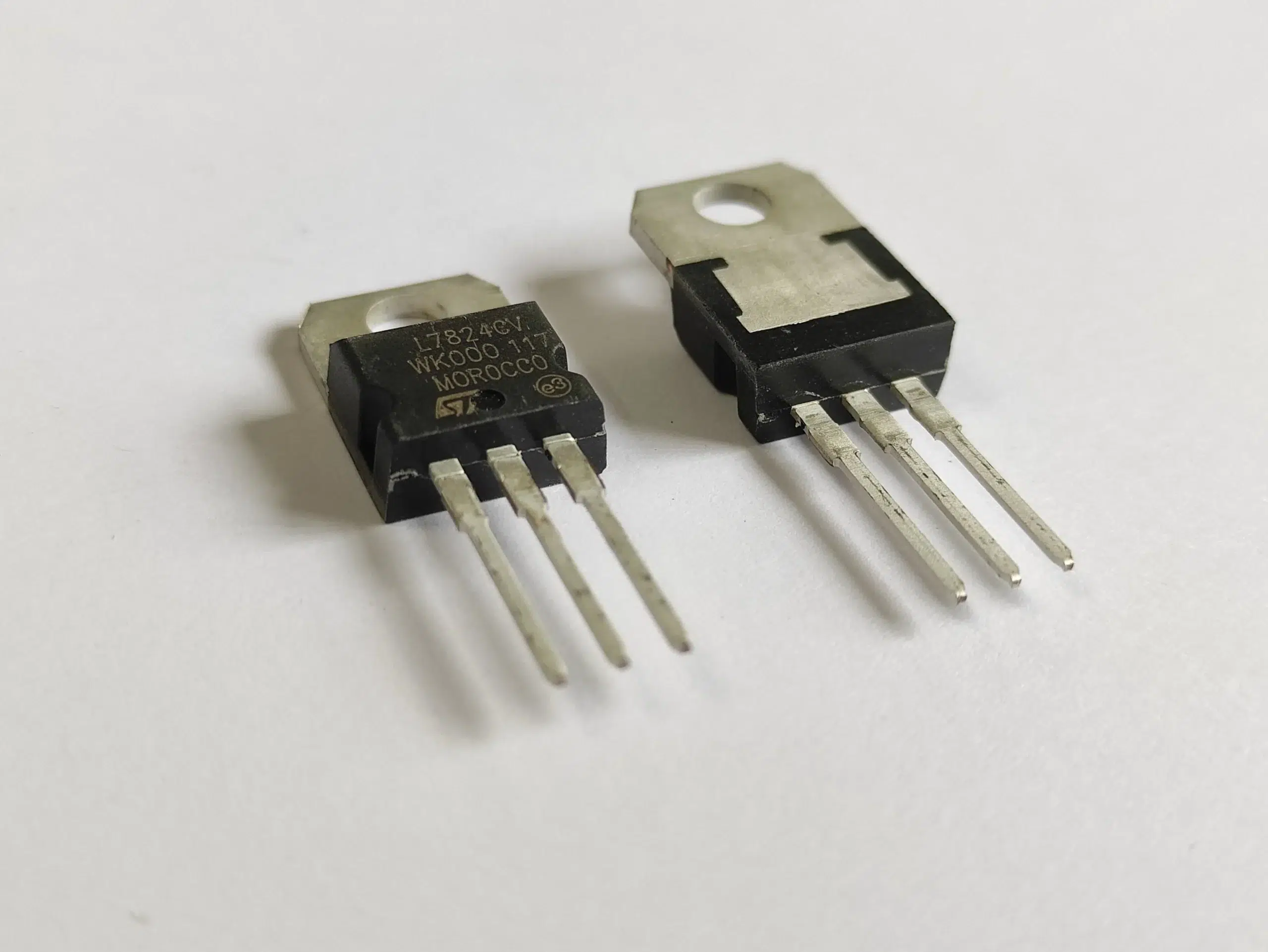

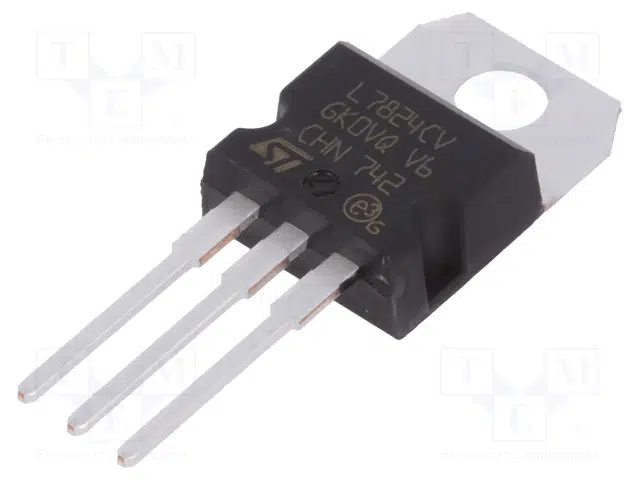

Regulador De Voltaje L7824CV
$ 690 IVA incluido
El regulador de voltaje L7824CV es un dispositivo que proporciona un voltaje de salida estable de 24V. Es ideal para alimentar una amplia gama de equipos electrónicos y protege contra las fluctuaciones de voltaje, alargando la vida útil de los dispositivos.
✅ Boleta y factura
- 🚚 Ver política de despachos debajo de la descripción
Hay existencias
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción
El regulador de voltaje L7824CV te brindara un voltaje estable de 24V, ideal para alimentar una amplia gama de sistemas. El 7824 filtra el ruido y regula el voltaje de manera eficiente, protegiendo tus equipos contra sobretensiones y subtensiones, alargando su vida útil y asegurando un rendimiento óptimo. Fácil de usar y económico, el regulador es la solución ideal para equipos de audio y video, sistemas de control industrial, dispositivos electrónicos sensibles y cualquier aplicación que requiera un voltaje de 24V estable.
El L7824CV es un regulador de voltaje fijo, lo que significa que proporciona un voltaje de salida constante independientemente de las variaciones en el voltaje de entrada o la corriente de carga.
PINOUT:
Especificaciones Tecnicas:
| Modelo: | 7824 |
| Voltaje de salida: | 24V |
| Corriente de salida: | 1A |
| Voltaje de entrada mínimo/máximo: | 8V-40V |
Preguntas Frecuentes
¿Cuál es el voltaje de entrada MÍNIMO real para obtener una salida estable de 24V?
Este es un punto técnico crucial. Para que un regulador lineal como el L7824CV funcione correctamente, el voltaje de entrada (Vin) debe ser siempre superior al voltaje de salida. Esta diferencia se conoce como «voltaje de dropout». Para la serie 78xx, el dropout típico es de 2V a 2.5V. Por lo tanto, para garantizar una salida estable de 24V, el voltaje de entrada mínimo debe ser de al menos 26.5V a 27V. Un voltaje de entrada inferior (ej. 25V) no permitirá que el regulador entregue los 24V estables.
¿Es obligatorio usar un disipador de calor con este regulador?
Depende de la carga y del voltaje de entrada. Los reguladores lineales disipan el exceso de energía en forma de calor. La cantidad de calor se calcula como: Potencia Disipada = (Voltaje de Entrada – 24V) * Corriente de Carga.
- Para cargas muy pequeñas (menos de 100mA) y un voltaje de entrada bajo (ej. 27V), podría no ser necesario.
- Para cualquier carga superior a 150-200mA o si la diferencia entre el voltaje de entrada y salida es grande, un disipador de calor es absolutamente indispensable. Sin él, el regulador se sobrecalentará y activará su protección térmica interna, apagándose para evitar daños.
¿Por qué es necesario añadir condensadores externos y qué valores se recomiendan?
Añadir condensadores es una práctica de diseño fundamental para la estabilidad del regulador. No son opcionales para un funcionamiento fiable.
- Condensador de Entrada (en el pin Vin): Se necesita un condensador (ej. 0.33µF a 1µF cerámico o de poliéster) para filtrar el ruido de la fuente de alimentación y asegurar una entrada estable al regulador.
- Condensador de Salida (en el pin Vout): Se requiere un condensador (ej. 0.1µF cerámico) para mejorar la respuesta a transitorios (cambios rápidos en la carga) y prevenir oscilaciones, asegurando una salida de 24V limpia.
Estos condensadores deben montarse lo más cerca posible de los pines del regulador.
¿Cuál es la diferencia entre usar este regulador lineal L7824CV y un módulo «Buck Converter» (conmutado)?
La principal diferencia es la eficiencia.
- L7824CV (Lineal): Es muy ineficiente. Convierte el exceso de voltaje en calor. Es simple, económico y genera muy poco ruido eléctrico en la salida, lo que es ideal para alimentar circuitos de audio o sensores analógicos muy sensibles.
- Buck Converter (Conmutado): Es muy eficiente (típicamente >90%), ya que «trocea» y filtra la energía en lugar de quemarla. Es la opción ideal para aplicaciones de alta corriente o cuando la fuente de energía es una batería. Su desventaja es que puede introducir ruido de alta frecuencia en la salida.
Elije el L7824CV por su simplicidad y bajo ruido en aplicaciones de baja potencia. Elije un buck converter por su eficiencia en aplicaciones de alta potencia.
¿Puedo alimentar un motor o un solenoide de 24V que consume 1.5A con este regulador?
No. La corriente máxima de salida especificada para el L7824CV es de 1A (y esto solo es posible con un disipador de calor adecuado). Intentar alimentar una carga de 1.5A excederá la capacidad del regulador, provocando que su protección interna contra sobrecorriente y sobrecalentamiento se active, lo que resultará en un funcionamiento incorrecto o nulo. Para cargas superiores a 1A, debes optar por un regulador de mayor capacidad o una fuente de alimentación conmutada.
¿Cómo identifico correctamente los pines de Entrada, Tierra (GND) y Salida?
Mirando el regulador de frente (con la parte metálica hacia atrás), la asignación de pines del encapsulado TO-220 es estándar:
- Pin 1 (Izquierda): Entrada (INPUT) – Aquí se conecta el voltaje de entrada no regulado (ej. 27V a 40V).
- Pin 2 (Centro): Tierra (GROUND / GND) – Este pin se conecta al punto común o tierra del circuito. La parte metálica del encapsulado también está conectada a este pin.
- Pin 3 (Derecha): Salida (OUTPUT) – De aquí se obtienen los 24V estables.
