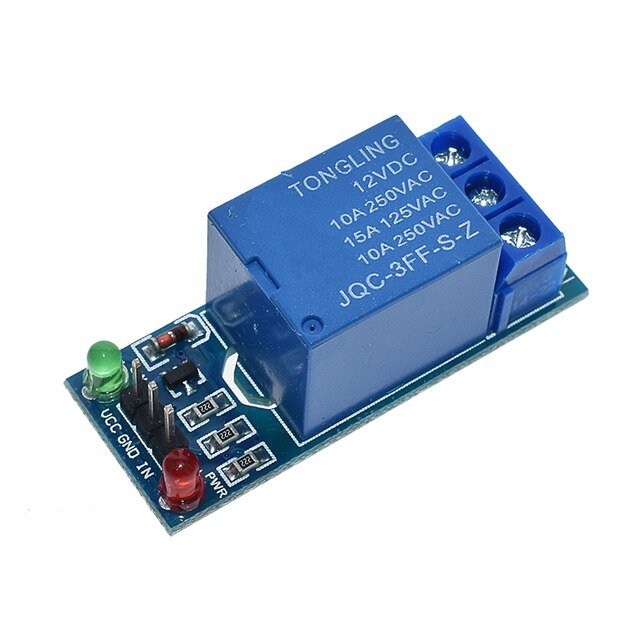

Módulo relé de 1 canal 12V

Módulo relé de 1 canal conmutado por flanco de estado bajo

Dentro de la gran variedad de proyectos que podemos realizar con Arduino, podemos llegar a desear controlar componentes de corriente alterna como ampolletas, luces o bombas de agua, los cuales no pueden ser manejados directamente desde Arduino. En estos casos es necesario utilizar Relay o Relés, estos dispositivos permiten controlar cargas de alto voltaje alterno con una señal pequeña de control.

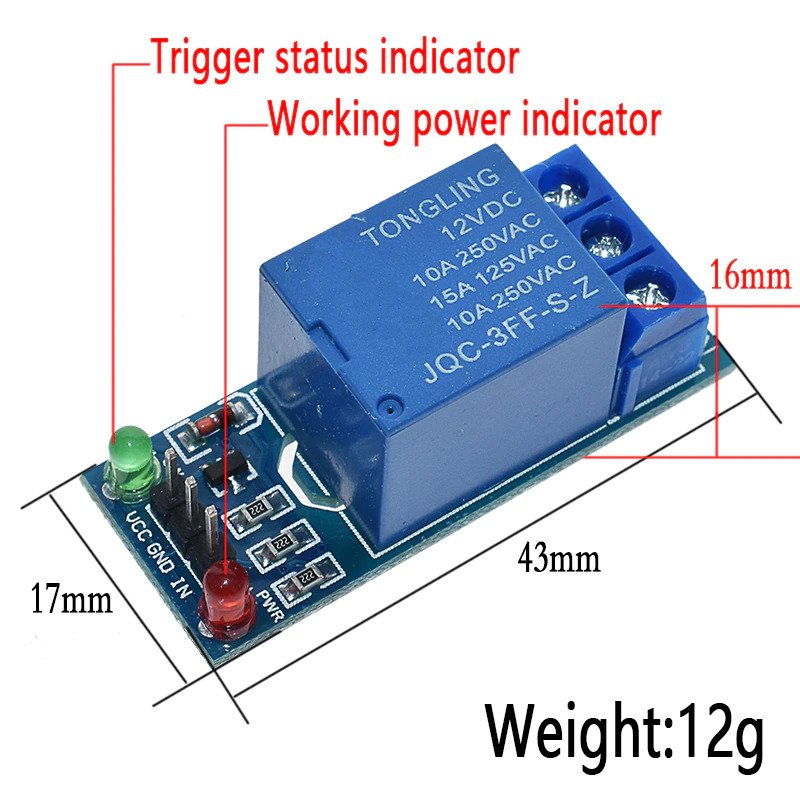

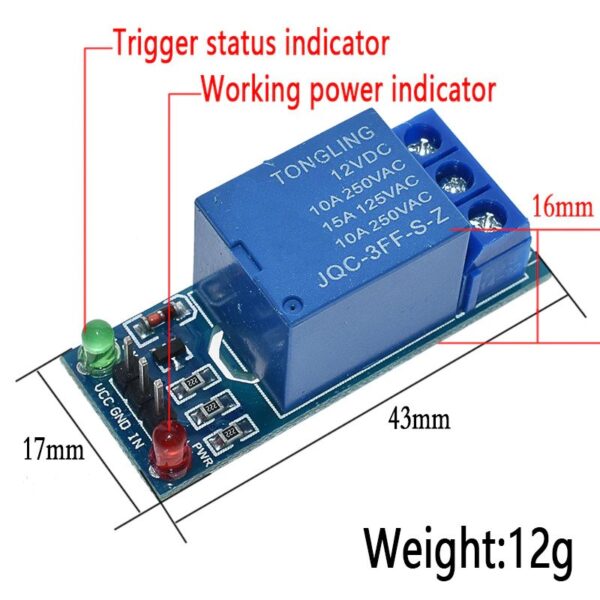

El modulo en cuestión posee 1 Relé de alta calidad, con capacidad de manejar cargas de hasta 250V/10A. El módulo relay posee un led indicador de alimentación (rojo) y un led indicador de activación (verde). Este modulo a diferencia de los módulos relay de 2 o más canales no posee optoacopladores, en su lugar la activación del relay es mediante un transistor.

El diseño del módulo facilita el trabajo con Arduino, al igual que con muchos otros sistemas como Raspberry Pi, ESP8266 (NodeMCU y Wemos), Teensy y Pic. Este modulo Relay activa la salida normalmente abierta (NO: Normally Open) al recibir un “0” lógico (0 Voltios) y desactiva la salida con un “1” lógico (5 voltios). Para la programación del uso de Relays con Arduino se recomienda el uso de timers con la función “millis()” y de esa forma no utilizar la función “delay” que impide que el sistema continúe trabajando mientras se activa/desactiva un relay.

Entre las cargas que se pueden manejar tenemos: ampolletas de luz, luminarias, motores AC (220V), motores DC, solenoides, electroválvulas, calentadores de agua y una gran variedad de actuadores más. Se recomienda realizar y verificar las conexiones antes de alimentar el circuito.

Al ser un relé electromecánico se recomienda dejar este módulo en una caja estanca o antiestatica para evitar que el campo magnetico generado por la conmutación de este relé dificulte o deteriore el funcionamiento de un Arduino, pantalla u otros elementos vulnerables a campos magneticos.

Especificaciones Técnicas

• Voltaje de Operación: 12V DC
• Nº de Relays (canales): 1 CH
• Capacidad máx: 10A/250VAC, 10A/30VDC
• Corriente máx: 10A (NO), 5A (NC)
• Tiempo de acción: 10 ms / 5 ms
• Para activar salida NO: 0 Voltios
