$ 2.490 IVA incluido
Base para relés de 14 pines (RK) montable en chasis, permite montar un rele de 14 pines.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción
¿Qué es la Base para Relé de 14 Pines?

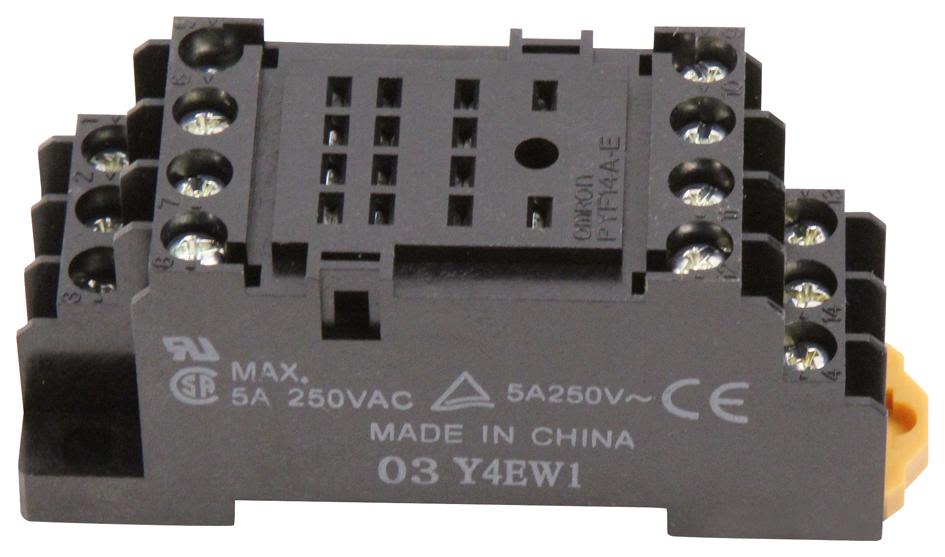

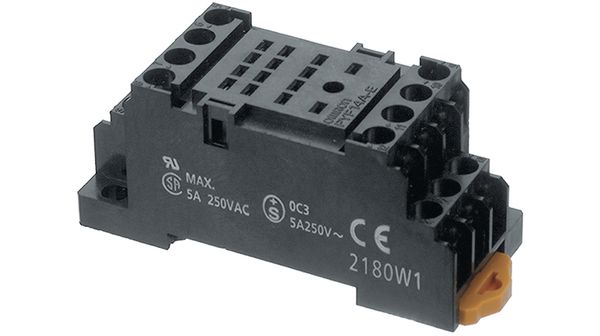

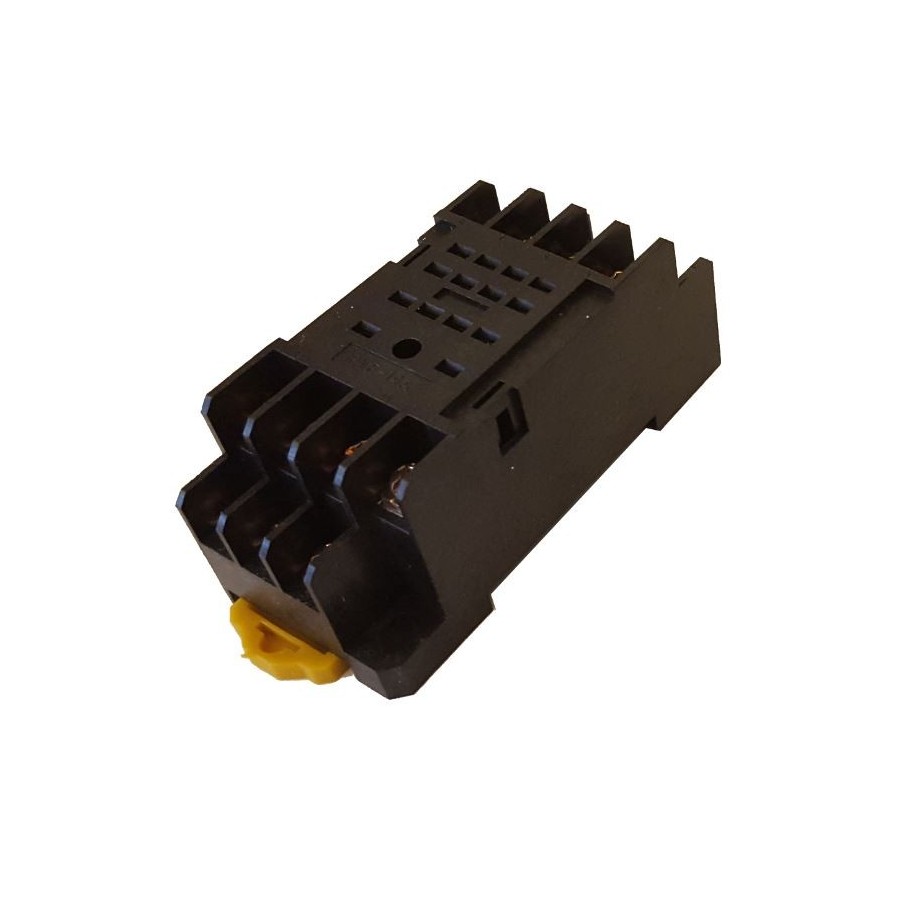

La base para relé de 14 pines (modelo industrial PYF14A) es un zócalo de conexión diseñado para el montaje rígido y seguro de relés electromecánicos de potencia en tableros de automatización. Fabricada en tecnopolímero de alta resistencia y retardante de llama, esta base está diseñada específicamente para acoplarse a la perfección con el Relé de 4 canales para base de 14 pines (12-24V), permitiendo conectar toda la periferia eléctrica sin necesidad de soldar directamente sobre los pines del componente. Cuenta con un sistema de fijación dual apto para Riel DIN estándar de 35 mm o montaje directo a panel mediante tornillos, facilitando las labores de mantenimiento preventivo y reemplazo rápido de componentes en terreno.
Características Técnicas
La arquitectura del zócalo distribuye los 14 terminales hembra mediante contactos de presión elástica interna, enrutando las señales de manera lógica hacia bornes de tornillo independientes con mordaza cuadrada para una sujeción mecánica óptima.
| Especificación Mecánica y Eléctrica | Detalle Técnico |
|---|---|
| Modelo de Base / Zócalo | PYF14A (Compatibilidad universal serie MY4) |
| Número Total de Pines | 14 contactos de presión elástica |
| Configuración Soportada | 4 PDT (4 Canales independientes: 4 NO / 4 NC / 4 COM) + 2 de Bobina |
| Capacidad Eléctrica Nominal | Hasta 5A por canal (Aislamiento máximo de 250V AC) |
| Tipo de Terminales | Bornes con tornillos de fijación ascendente (M3) |
| Métodos de Montaje | Ranura para Riel DIN (35mm) o perforaciones para fijación a chasis |
| Material del Chasis | Plástico de ingeniería retardante de llama (Nylon 66) |
| Mecanismo de Desenganche | Pestillo elástico de color amarillo para liberación rápida |
Preguntas Frecuentes
¿Cómo encaja el relé en este zócalo?
El relé se alinea con la guía central de la base y se introduce de manera vertical ejerciendo una ligera presión hacia abajo. Sus 14 pines planos calzan en las ranuras hembra, quedando firmemente sujeto a nivel mecánico y conectado a nivel eléctrico de inmediato.
¿Cómo se distribuyen internamente los 14 pines de la base?
La distribución sigue el estándar industrial: 2 bornes están dedicados exclusivamente a energizar la bobina del relé (generalmente los terminales inferiores 13 y 14). Los 12 nacimientos restantes se organizan en 4 grupos independientes de conmutación, donde cada canal dispone de su propio tornillo para Común (COM), Normalmente Abierto (NO) y Normalmente Cerrado (NC).
¿Cuáles son las ventajas de usar esta base en un panel eléctrico?
La ventaja principal es la mantenibilidad. Los relés electromecánicos sufren desgaste natural por ciclos de conmutación. Al utilizar este zócalo, puedes reemplazar un relé defectuoso en menos de 10 segundos retirándolo a presión e insertando uno nuevo, sin desatornillar ni desconectar un solo cable del tablero.
¿Qué calibre de cable es adecuado para los bornes de tornillo?
Las mordazas metálicas cuadradas aceptan de manera segura conductores rígidos o flexibles con calibres que van desde AWG 14 hasta AWG 22. Para un acabado profesional y seguro en tableros de control, se recomienda ponchar las puntas de los cables con terminales tubulares (ferrules).
¿Para qué se utiliza el pestillo de color amarillo en la base?
Es el gatillo de seguridad para el anclaje del Riel DIN. Al jalarlo o hacer palanca hacia abajo con un destornillador plano, el pestillo se abre liberando la base de la pestaña del riel de acero de 35 mm, permitiendo desmontar o reubicar el módulo en el tablero con total rapidez.
