$ 7.990 IVA incluido
Módulo de Relé de 1 Canal para XIAO: Add-on compacto que permite al Seeed Studio XIAO controlar cargas de hasta 5A a 250V AC o 30V DC. Proporciona aislamiento galvánico seguro para domótica y automatización. Incluye terminales de tornillo y modos de conmutación NO/NC.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción

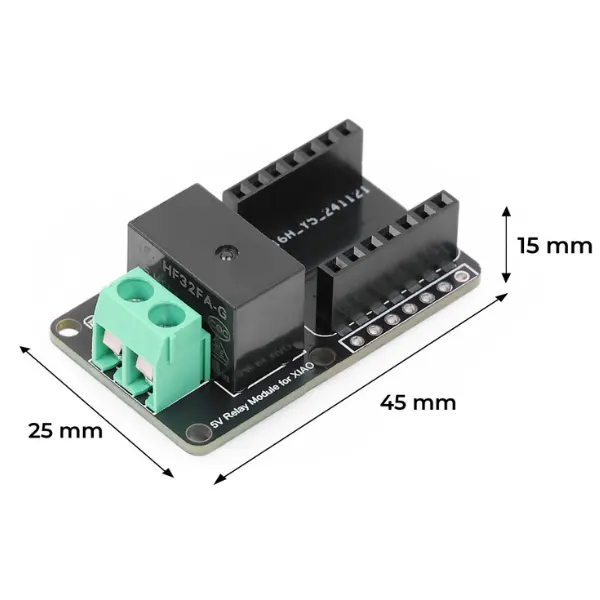

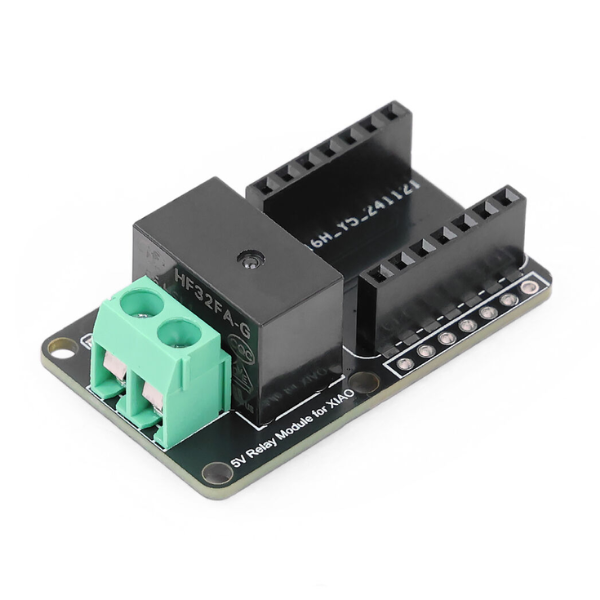

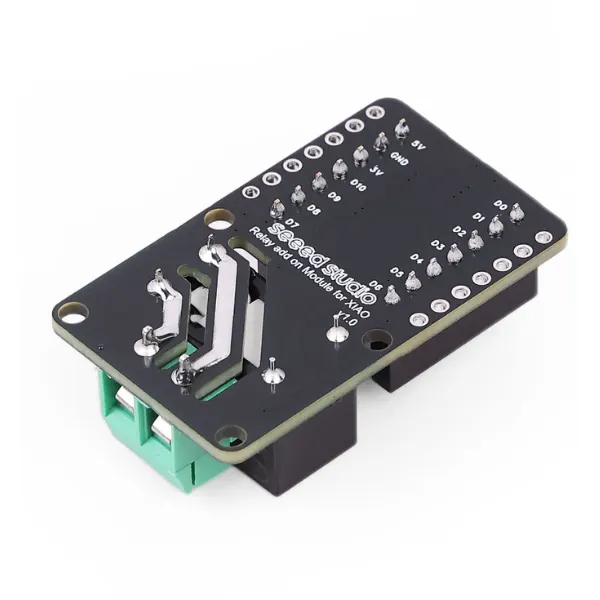

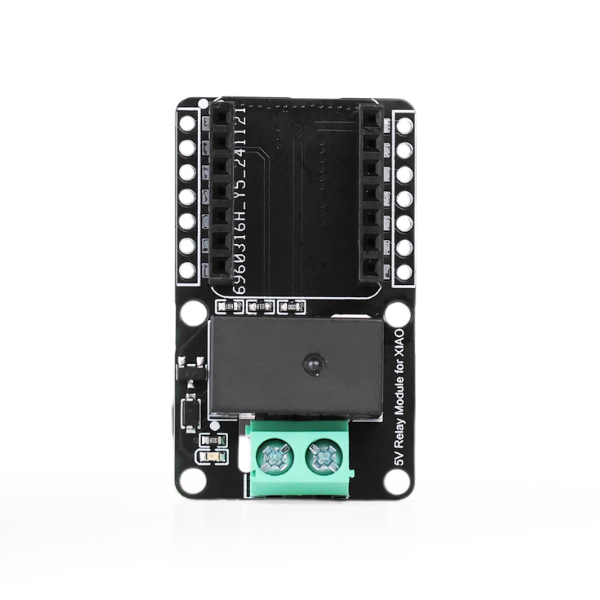

El Módulo de Relé de 1 Canal para Seeed Studio XIAO es una placa complementaria compacta (add-on) que permite a la serie de microcontroladores Seeed Studio XIAO controlar cargas de corriente alterna (AC) o directa (DC) de alto voltaje o alta corriente. Este módulo de relé electromecánico actúa como un interruptor controlado digitalmente, aislando eléctricamente los circuitos de bajo voltaje del XIAO del circuito de potencia.
Diseñado para encajar perfectamente con el factor de forma del XIAO, el módulo utiliza un pin GPIO para conmutar el relé, soportando cargas de hasta 5A a 250V AC o 5A a 30V DC. Es esencial para proyectos de domótica, automatización industrial, y control de electrodomésticos, proporcionando seguridad y la capacidad de interactuar con el mundo físico de alta potencia.
Especificaciones Técnicas del Módulo de Relé
| Parámetro | Valor |
|---|---|
| Tipo de Relé | Electromecánico de 1 Canal (SPDT o SPST) |
| Voltaje de Activación (Lógica) | 3.3V (Compatible con la lógica del XIAO) |
| Voltaje Máximo de Carga (AC) | 250V AC |
| Corriente Máxima de Carga (AC) | 5A |
| Voltaje Máximo de Carga (DC) | 30V DC |
| Corriente Máxima de Carga (DC) | 5A |
| Modos de Conmutación | Normalmente Abierto (NO) y Normalmente Cerrado (NC) |
| Interfaz de Comunicación | Pin GPIO Digital Único (control de encendido/apagado) |
| Factor de Forma | Diseñado específicamente para la serie Seeed Studio XIAO |
Características Operacionales
| Característica | Detalle |
|---|---|
| Aislamiento | Aislamiento galvánico entre el circuito de control (XIAO) y el circuito de carga. |
| Indicación LED | LED indicador de estado del relé (Activado/Desactivado). |
| Conexión de Carga | Terminales de tornillo robustos para una conexión segura de cables de alta potencia. |
| Conexión XIAO | Conectores hembra para apilar o conectar el módulo XIAO. |
Preguntas Frecuentes
¿Qué es un relé y por qué no puedo usar directamente un GPIO del XIAO para controlar un aparato de 120V AC?
Un relé es un interruptor electromecánico que permite que un circuito de bajo voltaje (como un pin GPIO de 3.3V) controle un circuito de alto voltaje/corriente. No se puede usar un GPIO directamente porque un pin del XIAO solo maneja unos pocos miliamperios a 3.3V, insuficiente y peligroso para cargas de 120V AC, y la falta de aislamiento podría destruir la placa y representar un riesgo de seguridad eléctrica.
¿Qué significan las conexiones NO y NC en el relé?
NO significa Normalmente Abierto (Normally Open): el circuito de carga está abierto (sin corriente) cuando el relé no está activado por el XIAO. NC significa Normalmente Cerrado (Normally Closed): el circuito de carga está cerrado (hay corriente) cuando el relé no está activado. Esto permite elegir el estado por defecto de la carga.
¿Cuál es la fórmula básica para calcular la potencia máxima que puede manejar este relé?
La potencia máxima se calcula multiplicando el voltaje por la corriente:
P = V × I
Ejemplos:
• Para una carga de 120 V AC con 5 A:
P = 120 V × 5 A = 600 W
• Para una carga de 30 V DC con 5 A:
P = 30 V × 5 A = 150 W
Es fundamental no superar estos límites de corriente y voltaje, porque hacerlo puede dañar los componentes o generar riesgos eléctricos.
¿Puedo controlar un motor DC de 12V con este relé?
Sí. Siempre y cuando la corriente que el motor consuma no exceda los 5A y el voltaje sea menor o igual a 30V DC, este relé puede encender y apagar el motor DC. Sin embargo, no permite el control de velocidad o la inversión de giro, solo la conmutación simple (ON/OFF).
¿Qué se debe considerar al conectar cargas inductivas (como motores o solenoides) al relé?
Al conectar cargas inductivas, se recomienda utilizar un diodo de rueda libre (flyback diode) en paralelo a la carga (para DC) o un Snubber (para AC) si la carga es grande. Esto protege los contactos del relé de la alta tensión de retroceso que se genera cuando se interrumpe la corriente en una carga inductiva, prolongando la vida útil del relé.
