El precio original era: $ 77.600.$ 65.990El precio actual es: $ 65.990. IVA incluido

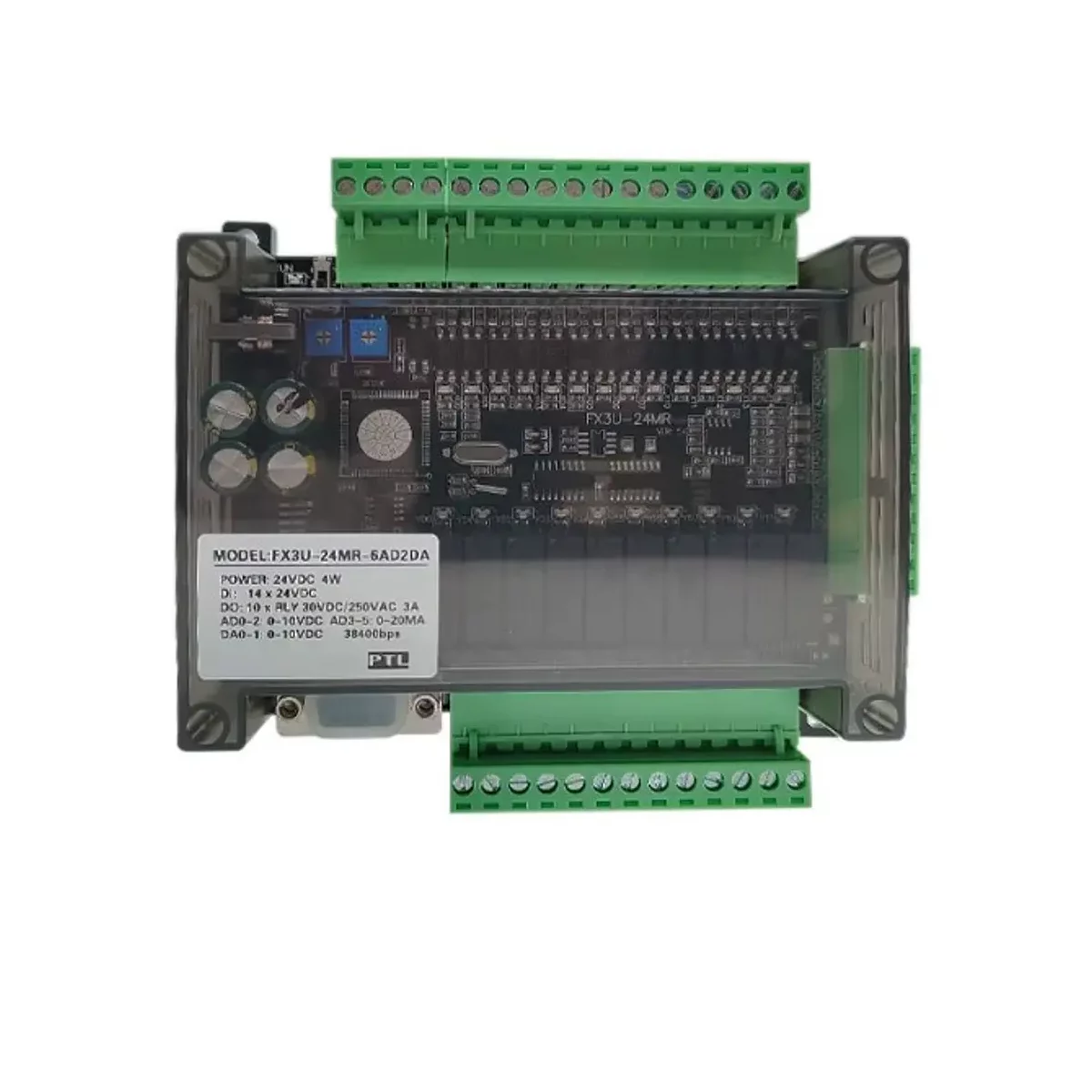

Controlador Lógico Programable (PLC) FX3U-24MR con 14 entradas digitales y 10 salidas a relé. Stock disponible en Curicó para despacho a todo Chile en 24-48 hrs.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción
¿Qué es el PLC FX3U-24MR?
El PLC FX3U-24MR es un controlador lógico programable de alto rendimiento, diseñado para operar en entornos industriales exigentes. Este dispositivo es el cerebro de sistemas de automatización, permitiendo controlar maquinaria, procesos y líneas de producción con alta fiabilidad y velocidad. Basado en un MCU industrial de 32 bits, ofrece una excelente inmunidad a las interferencias electromagnéticas, garantizando una operación estable y continua. La programación se realiza mediante Lenguaje Ladder (diagrama de escalera), un estándar en la industria, utilizando software compatible como GX Developer o el más moderno GX Works2. Su capacidad para comunicarse directamente con Interfaces Hombre-Máquina (HMI) a través de su puerto RS485 integrado lo convierte en una solución versátil y escalable para una amplia gama de aplicaciones de control y monitoreo en tiempo real.

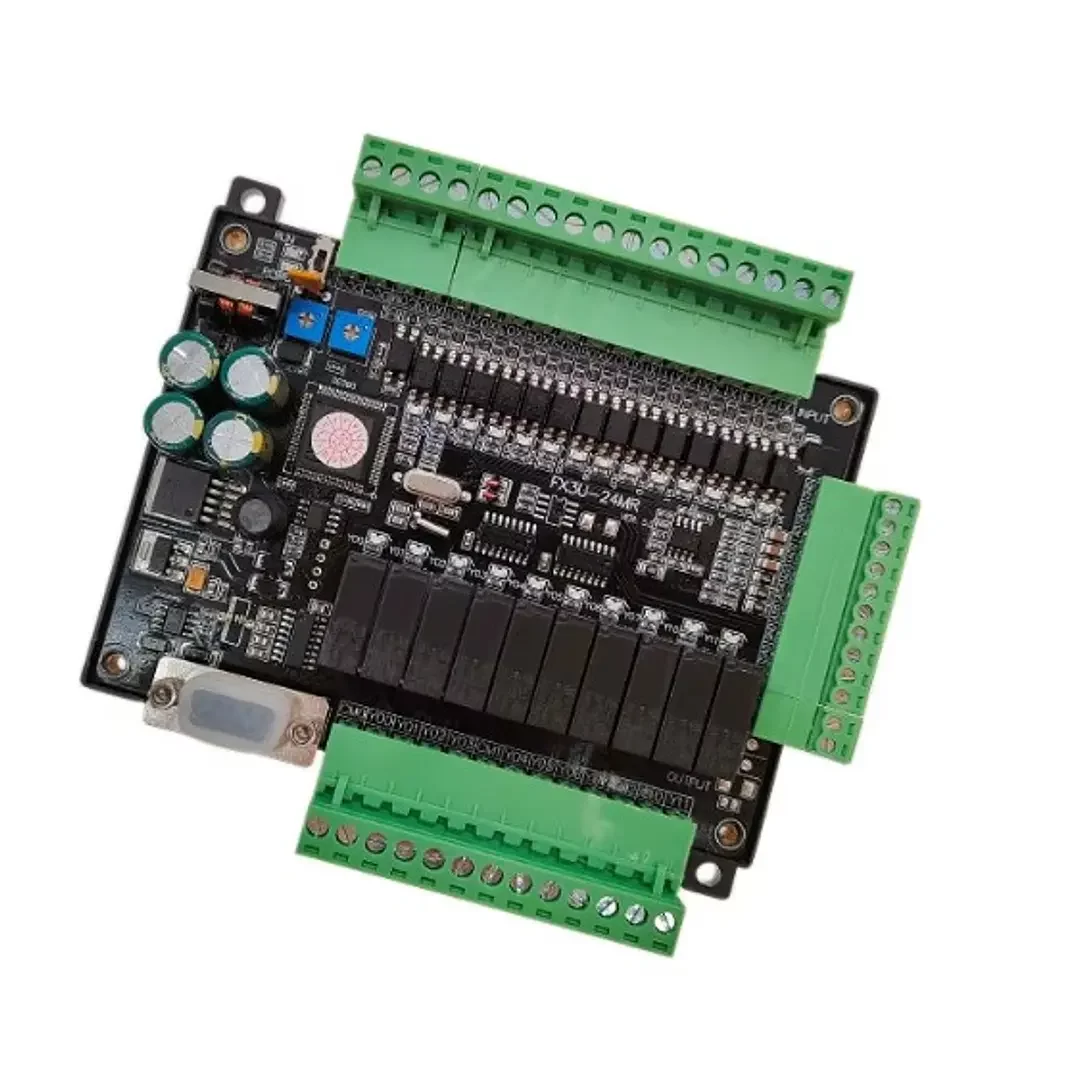

La arquitectura de hardware del FX3U-24MR está optimizada para la robustez. El núcleo de procesamiento es un microcontrolador de 32 bits de grado industrial, seleccionado específicamente por su alta velocidad y sus capacidades anti-interferencia. Las 14 entradas digitales están ópticamente aisladas para proteger el circuito de control de sobretensiones y ruido eléctrico proveniente de sensores y pulsadores. Las 10 salidas son de tipo relé, lo que proporciona un aislamiento galvánico completo y la flexibilidad para conmutar cargas tanto de corriente continua (DC) como de corriente alterna (AC) de mayor potencia, como contactores, electroválvulas o motores pequeños. Además, cuenta con un sistema de protección por contraseña para resguardar la propiedad intelectual del programa cargado.
Características Técnicas
El funcionamiento interno del PLC se basa en un ciclo de escaneo repetitivo: lee el estado de las 14 entradas, ejecuta la lógica del programa Ladder cargado en su memoria y, finalmente, actualiza el estado de las 10 salidas de relé. Este ciclo se repite miles de veces por segundo, proporcionando un control en tiempo real. La comunicación a través del puerto RS485 permite que el PLC actúe como un esclavo en una red Modbus RTU, facilitando su integración con sistemas SCADA, variadores de frecuencia y otros dispositivos inteligentes. El puerto de programación dedicado asegura una descarga y monitoreo del programa de forma rápida y estable, sin interferir con la comunicación RS485 principal.

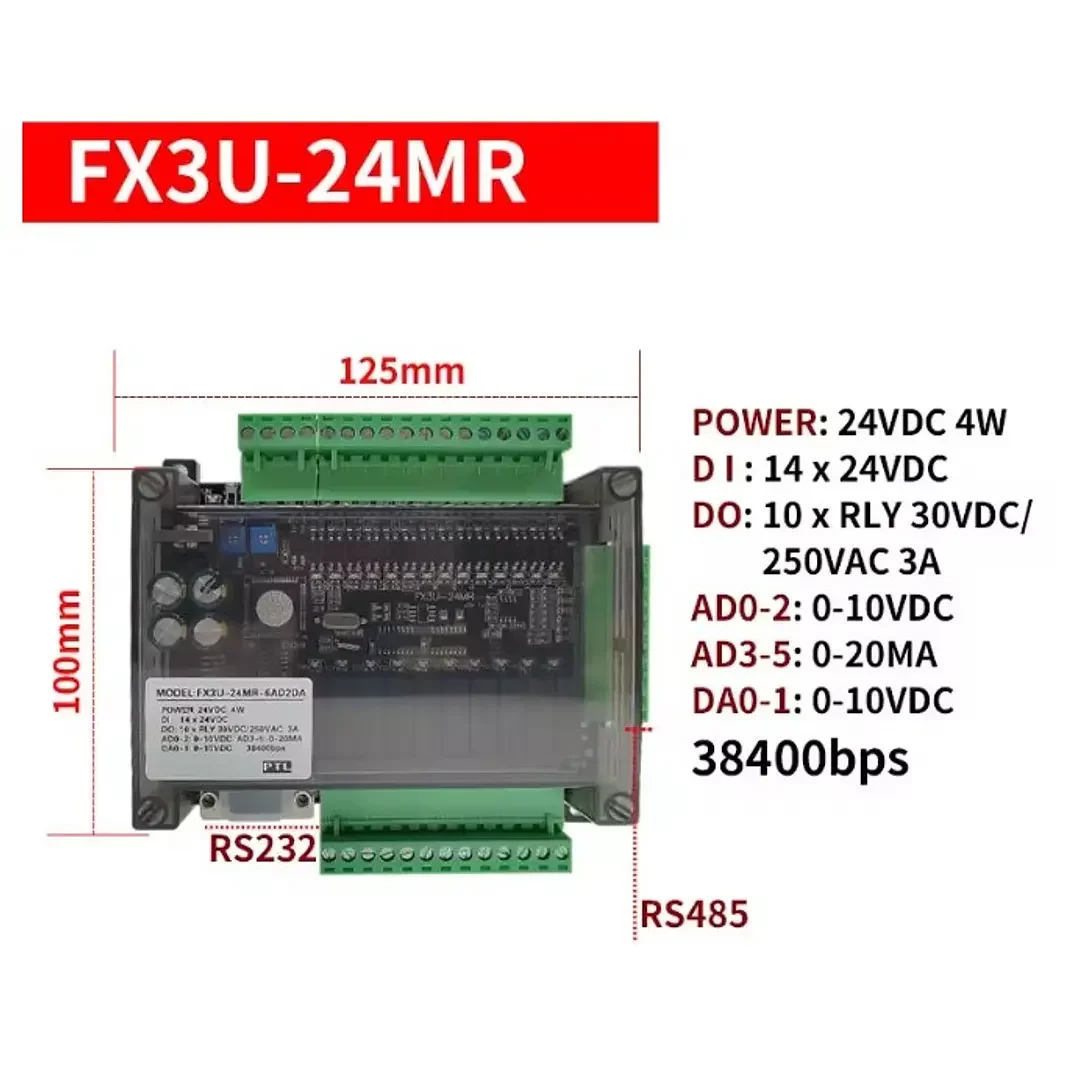

Especificaciones Eléctricas y de E/S
| Parámetro | Valor |
|---|---|
| Modelo | FX3U-24MR |
| Voltaje de operación | 24V DC (Típico) |
| Entradas Digitales (DI) | 14 puntos |
| Salidas Digitales (DO) | 10 puntos (Salida a Relé) |
| Entradas Analógicas (AD) | 6 (0-10V / 0-20mA / 4-20mA seleccionable) |
| Salidas Analógicas (DA) | 2 (0-10V) |
| Capacidad de programa | 8000 pasos |
Comunicación y Programación
| Puerto | Función | Descripción |
|---|---|---|
| RS485 | Comunicación industrial | Puerto para conexión con HMI, SCADA u otros dispositivos Modbus. Baud rate fijo de 38400. |
| Puerto de Programación | Descarga y Monitoreo | Puerto dedicado para conectar el cable de programación desde un PC con GX Works2. |

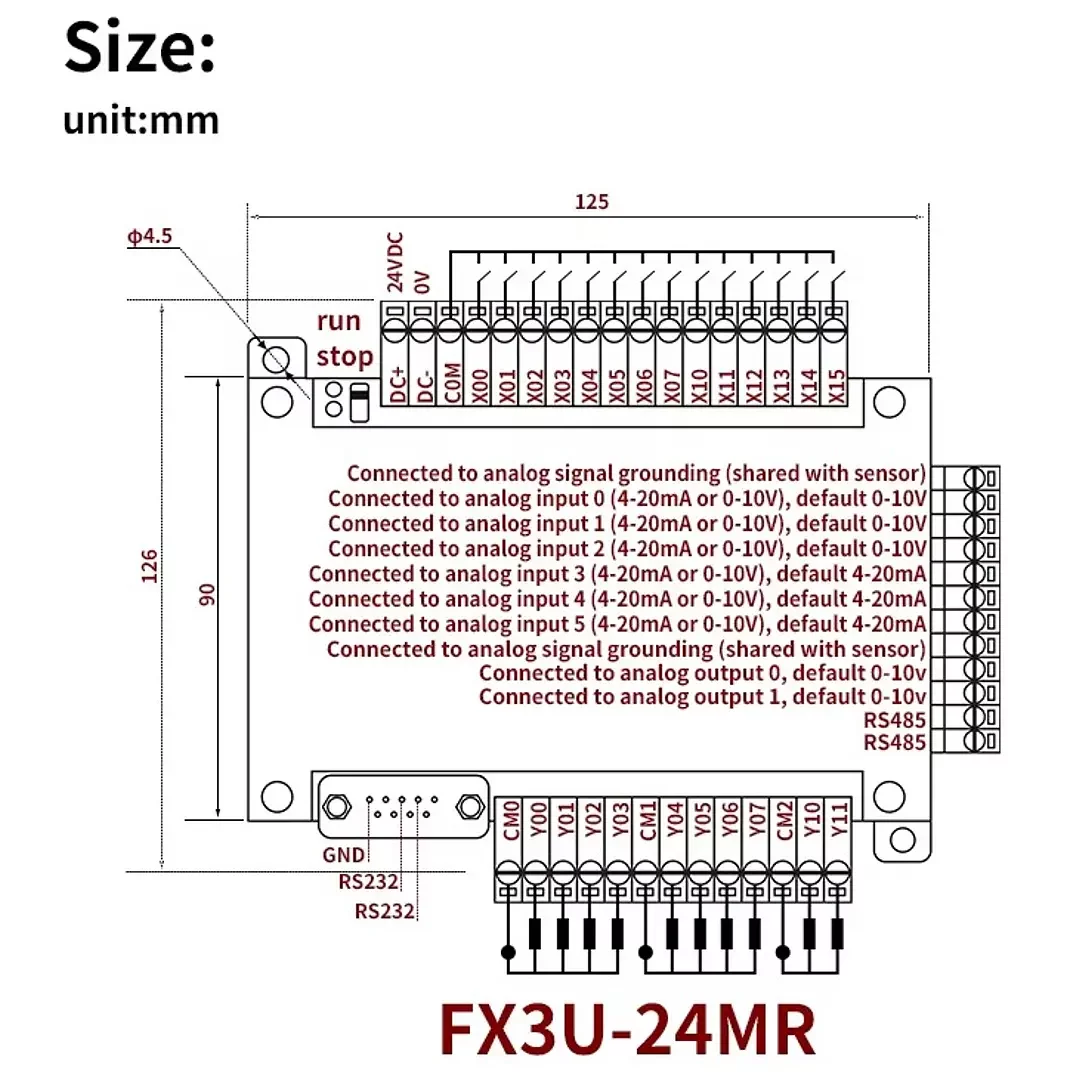

| Terminales de E/S | Conexión de campo | Bloques de terminales de tornillo para entradas (X0-X15) y salidas (Y0-Y11). |
Software y Funcionalidades
| Característica | Valor |
|---|---|
| Software Compatible | GX Developer, GX Works2 |
| Lenguaje de Programación | Ladder (Diagrama de Escalera) |
| Procesador | MCU Industrial de 32 bits |
| Protección | Contraseña para programa |
Aplicaciones
- Control de maquinaria en líneas de producción automatizadas.
- Gestión de procesos en la industria manufacturera.
- Automatización de sistemas de bombeo y ventilación.
- Integración en tableros eléctricos de control.
- Proyectos de domótica avanzada y control de edificios.
- Plataforma educativa para aprender programación de PLC en institutos técnicos y universidades.
Preguntas Frecuentes
¿Con qué software se programa este PLC?
Este PLC es compatible con el software estándar de Mitsubishi para la serie FX, específicamente GX Developer y GX Works2. Se recomienda utilizar GX Works2 por ser más moderno y tener una interfaz más amigable.
¿Qué voltaje de alimentación requiere el FX3U-24MR?
Aunque no se especifica en todas las hojas de datos, el estándar industrial para este tipo de PLC es una alimentación de 24V DC. Es crucial verificar la serigrafía en la carcasa del dispositivo antes de energizarlo para evitar daños.
¿Puedo conectar directamente una HMI a este PLC?
Sí, es una de sus funciones principales. Puede conectar una HMI compatible a través del puerto de comunicación RS485. Esto permite crear interfaces gráficas para visualizar datos y controlar el proceso de forma remota.
Las salidas son a relé, ¿qué tipo de cargas puedo controlar?
Las salidas a relé son muy versátiles ya que proporcionan un contacto seco (sin voltaje). Esto permite controlar una amplia variedad de cargas tanto en corriente alterna (AC) como en corriente continua (DC), como contactores, solenoides, luces piloto, y pequeños motores, siempre que no se exceda la capacidad de corriente y voltaje máxima del relé (normalmente especificada en la carcasa, ej. 5A a 250VAC).
Mejora tu proyecto
Para una implementación exitosa y profesional de tu sistema de control, considera los siguientes complementos:
- Fuente de Alimentación 24V DC: Una fuente de alimentación industrial de riel DIN es esencial para energizar el PLC de forma estable y segura.
- Conversor USB a RS485: Indispensable para conectar el PLC a un computador que no tenga puerto serial, permitiendo el monitoreo de datos o la integración con software SCADA.
- Interfaz Hombre-Máquina (HMI): Una pantalla táctil para visualizar el estado del proceso y permitir la interacción del operador con la máquina.
- Cable de Programación USB-SC09-FX: Asegúrate de tener el cable de programación compatible para cargar y depurar tu lógica Ladder desde el PC.
Información adicional
| Modelo | FX3U-24MR |
|---|---|
| Entradas Digitales | 14 |
| Salidas Digitales | 10 (Relé) |
| Comunicación | RS485 |
| Software | GX Developer, GX Works2 |
| Alimentación | 24V DC (Típico) |
