Descripción
¿Qué es la Placa Relés IoT ESP32 KC868-A6?

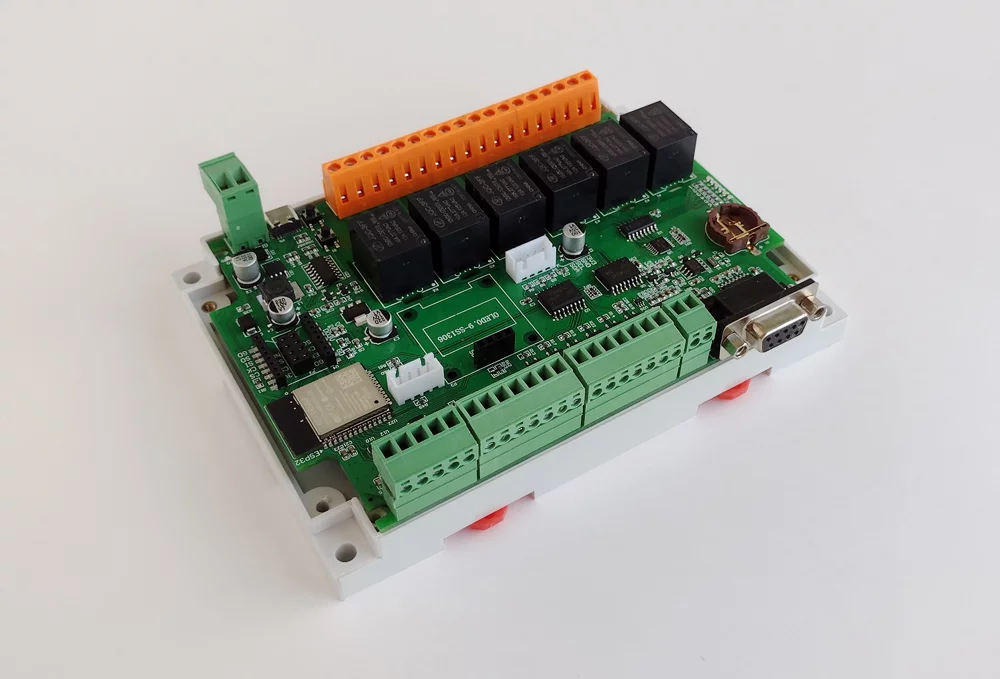

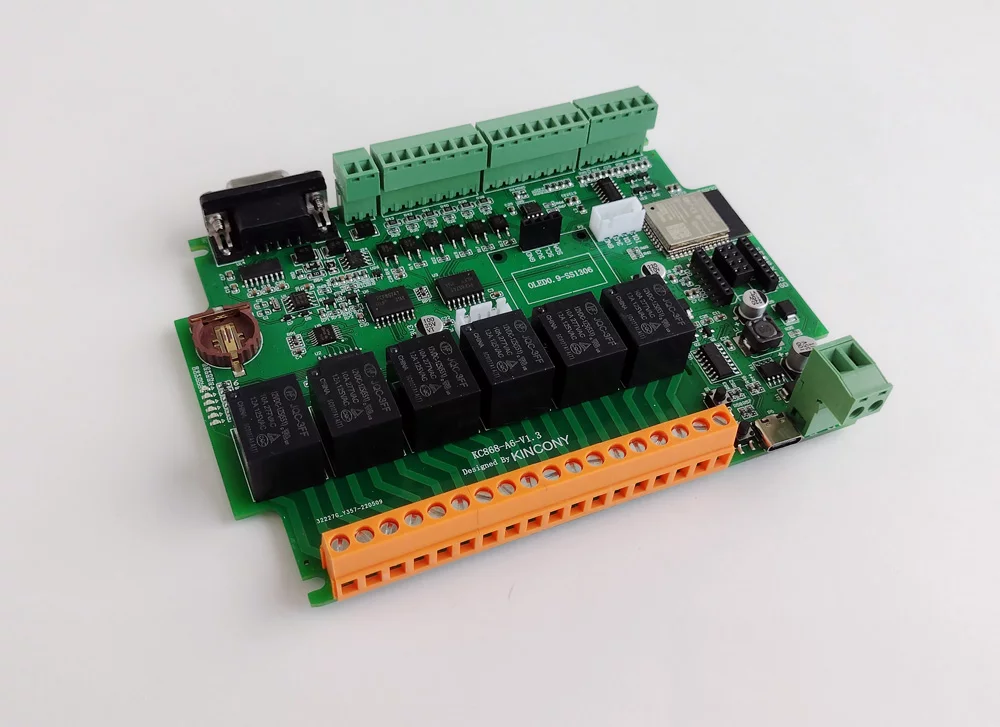

La KC868-A6 es una controladora de automatización avanzada y versátil, diseñada como una solución integral para proyectos de domótica (Smart Home) y aplicaciones de IoT. Basada en el potente microcontrolador ESP-WROOM-32 de Espressif, esta placa integra de forma nativa conectividad Wi-Fi y Bluetooth, convirtiéndola en el cerebro perfecto para un sistema conectado. A diferencia de modelos anteriores, la KC868-A6 ha sido mejorada significativamente, incorporando una mayor cantidad de entradas y salidas, múltiples interfaces de comunicación industrial y capacidades de expansión inalámbrica. Su diseño está pensado para ser un «todo en uno», permitiendo controlar cargas de alta potencia a través de sus relés, leer una amplia gama de sensores mediante sus entradas digitales y analógicas, y comunicarse con otros equipos a través de protocolos estándar como RS485. Es la herramienta ideal tanto para aficionados al DIY como para profesionales que buscan una plataforma robusta y flexible para desarrollar soluciones de automatización personalizadas.

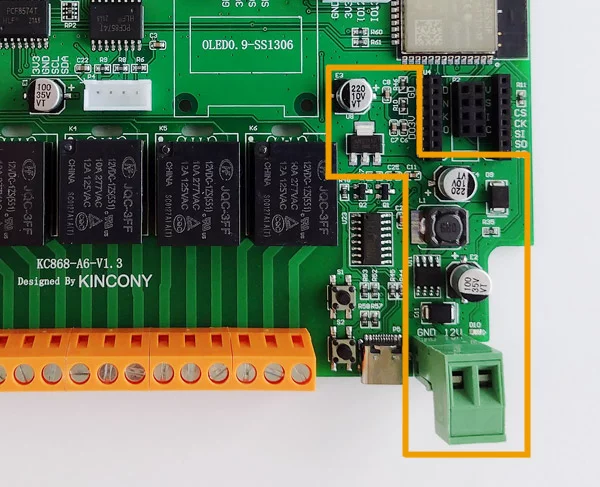

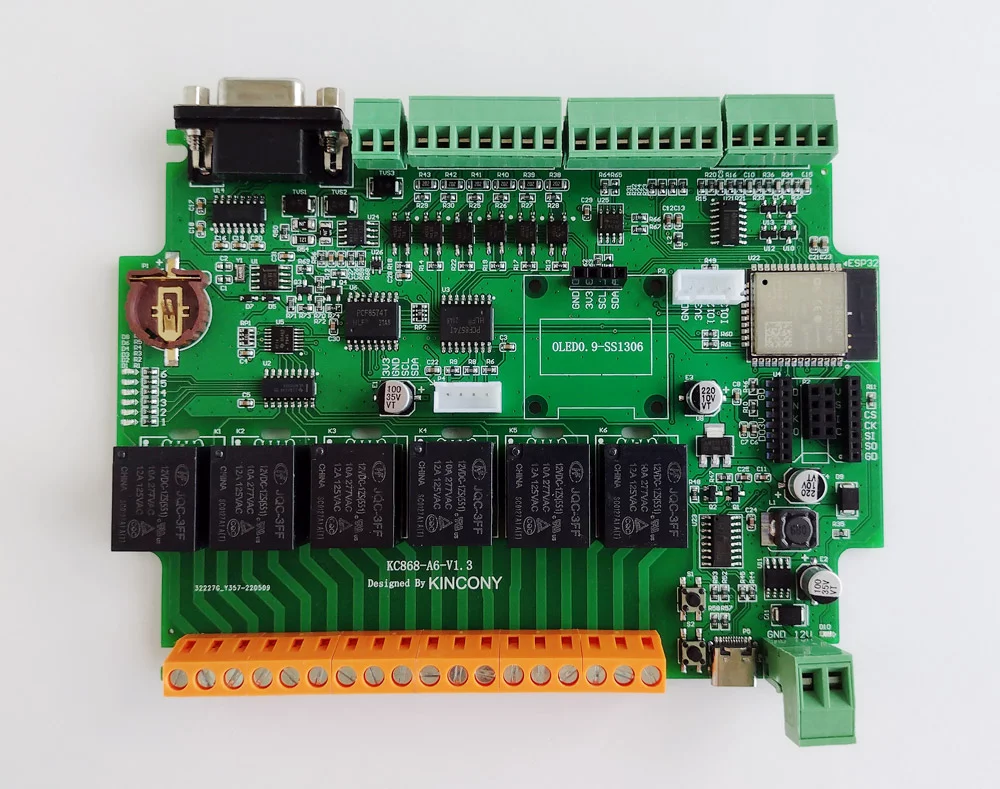

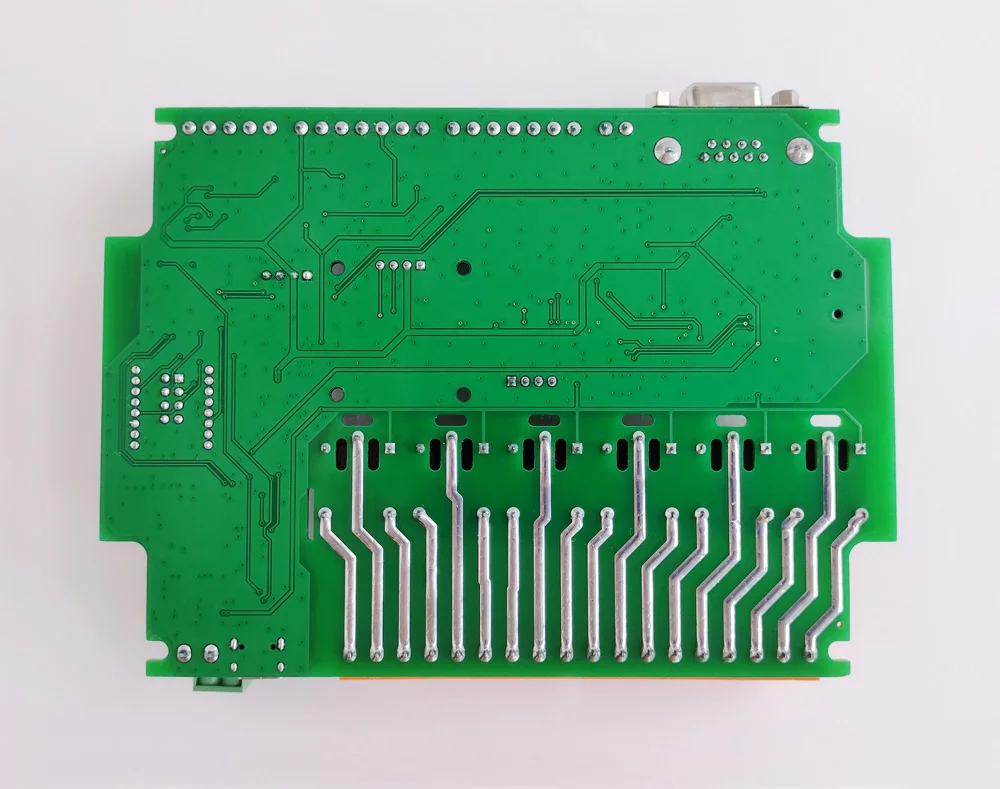

La arquitectura de hardware de la KC868-A6 está construida con componentes de alta calidad para garantizar fiabilidad. El núcleo es el módulo ESP32, que proporciona la capacidad de procesamiento y comunicación. La alimentación es gestionada por un convertidor DC-DC XL1509-5 y un regulador lineal LM117-3V3, asegurando voltajes estables de 12V, 5V y 3.3V para todos los circuitos. Las entradas digitales están protegidas mediante optoacopladores EL357 y gestionadas por un expansor de puertos I2C PCF8574P para liberar GPIOs del ESP32. De manera similar, los 6 relés son controlados a través de drivers ULN2003A y otro expansor PCF8574P. Para la comunicación serial, integra un chip CH340C para la interfaz USB-C, un driver MAX13487EESA para el bus RS485 y un circuito para el puerto RS232. Además, incluye un reloj en tiempo real DS1307 y conectores dedicados para una pantalla OLED y módulos de radiofrecuencia.
Características Técnicas
El funcionamiento interno de la KC868-A6 se centra en la centralización de control a través del ESP32. Una de sus características más notables es el uso de expansores de E/S I2C (PCF8574P) tanto para las entradas digitales como para la activación de los relés. Esta decisión de diseño permite que los pines GPIO nativos del ESP32 queden disponibles para interfaces de alta velocidad y propósito específico, como los conectores dedicados para Serial (UART), I2C y SPI. La placa ofrece una capacidad de expansión inalámbrica única mediante zócalos para módulos nRF24L01 (2.4 GHz) y LoRa, lo que la transforma de una simple controladora local a un potente gateway de IoT capaz de gestionar cientos de dispositivos inalámbricos a largas distancias. Las salidas analógicas (DAC) de 0-10V son ideales para controlar la intensidad de luces (dimmers) o la velocidad de motores, mientras que las entradas analógicas de 0-5V permiten la lectura precisa de una gran variedad de sensores.
Especificaciones Eléctricas
| Parámetro | Valor |
|---|---|
| Voltaje de operación | 12V DC |
| Microcontrolador | ESP-WROOM-32 (Wi-Fi + Bluetooth) |
| Canales de Relé | 6 canales (10A/250V AC, contactos NO/COM/NC) |
| Entradas Digitales | 6 canales (optoacopladas, tipo contacto seco) |
| Entradas Analógicas (ADC) | 4 canales (0-5V) |
| Salidas Analógicas (DAC) | 2 canales (0-10V) |

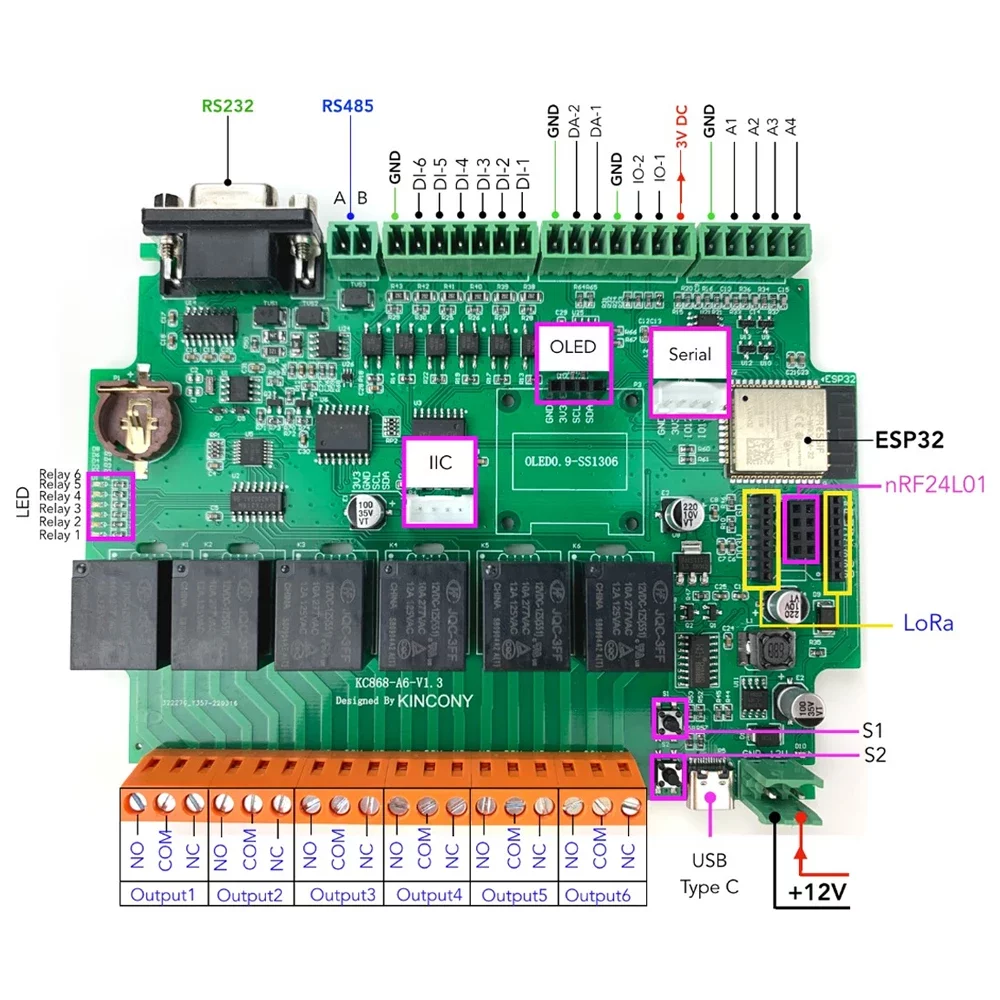

Comunicación y Pinout
| Interfaz | Conector | Descripción |
|---|---|---|
| USB | Type-C | Programación y depuración (vía CH340C) |
| RS485 | Bornera de 3 pines | Comunicación industrial robusta |
| RS232 | DB9 (Macho) | Conexión con equipos legacy |
| I2C | Header 4 pines | Para pantalla OLED SSD1306 y otros sensores |
| SPI (Expansión) | Zócalos dedicados | Para módulos nRF24L01 y LoRa (uso exclusivo) |
| Sensores | 2x Headers 3 pines | Conexión directa para sensores de temperatura/humedad |
Dimensiones y Ambiente
| Característica | Valor |
|---|---|

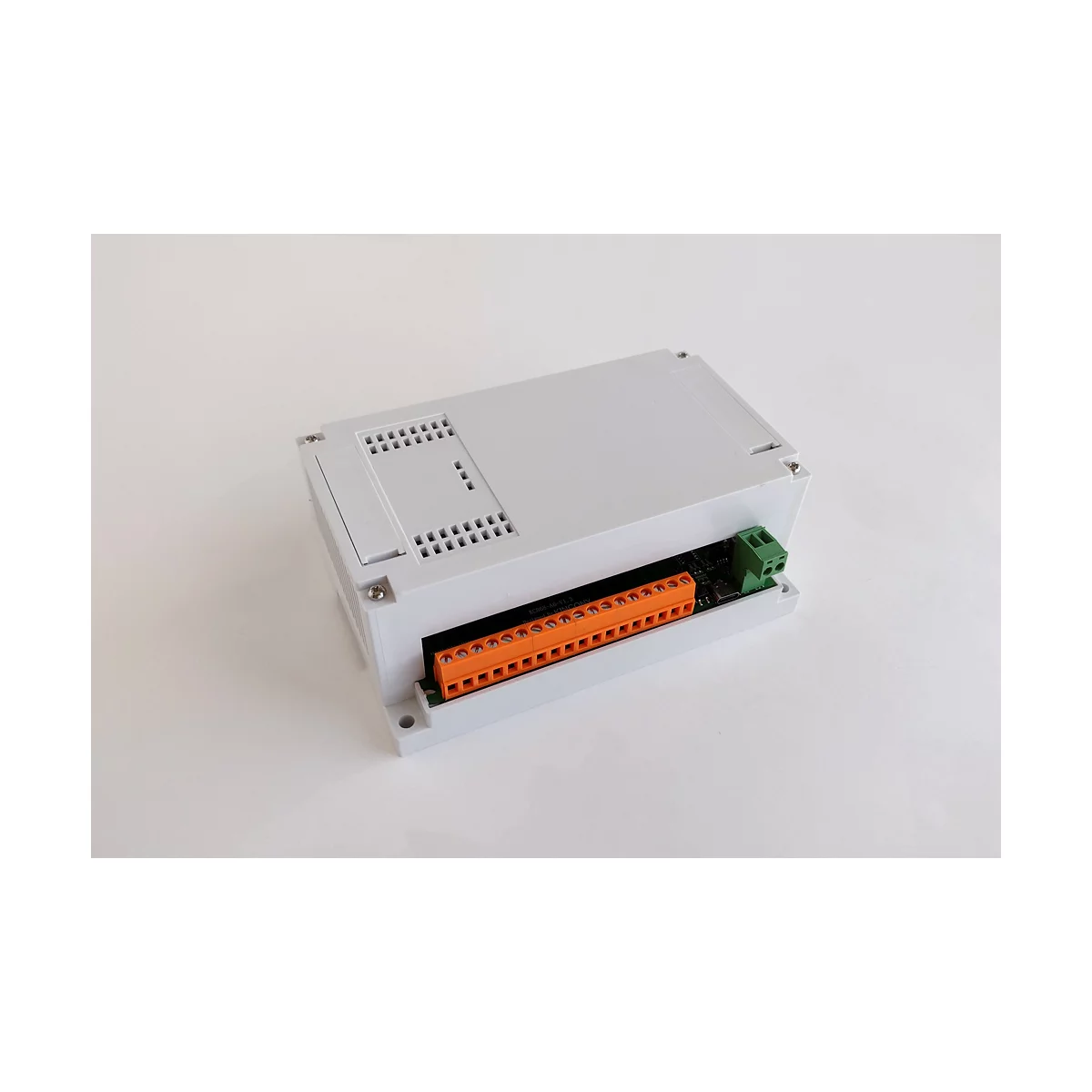

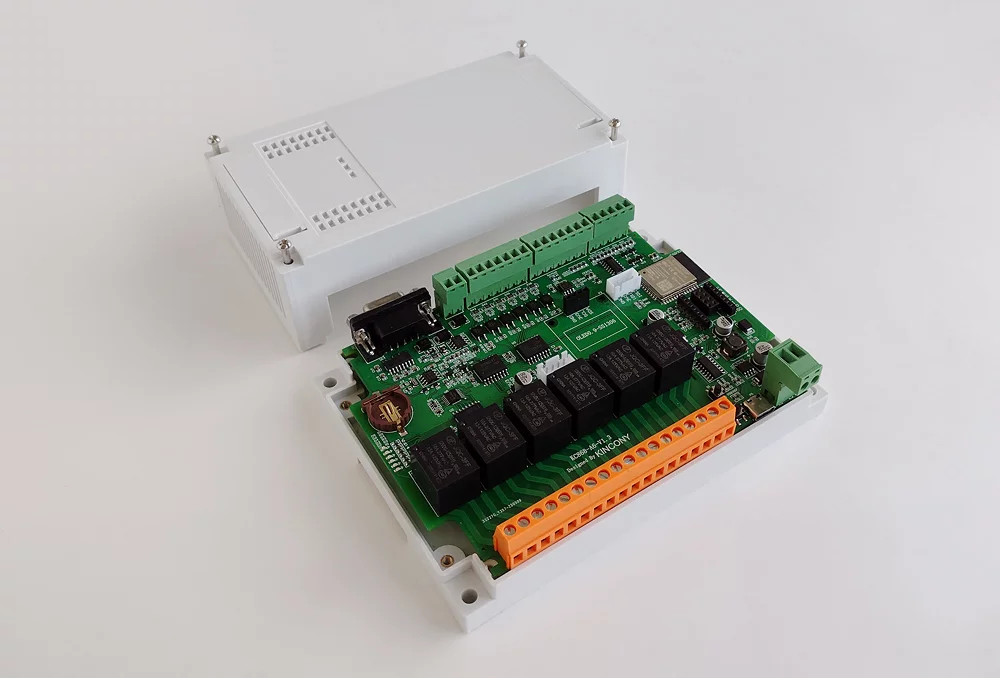

| Montaje | Riel DIN o montaje en superficie |
| Material de la Caja | Plástico ABS de alta calidad |
| Ventilación | Ranuras de ventilación integradas en la carcasa |
Aplicaciones
- Domótica Avanzada: Control centralizado de iluminación, persianas, climatización y seguridad.
- Sistemas de Riego Inteligente: Activación de electroválvulas basada en sensores de humedad y horarios programados.
- Control Industrial Básico: Monitoreo de máquinas mediante entradas de contacto seco e integración con sistemas SCADA vía RS485.
- Gateway IoT: Concentrador de datos para una red de sensores inalámbricos desplegados en campo (agricultura, edificios) usando LoRa o nRF24.
- Integración con Plataformas: Desarrollo de soluciones personalizadas con Home Assistant, Node-RED, Tasmota o ESPHome.
- Laboratorio de Prototipado: Plataforma de desarrollo para proyectos que requieren múltiples tipos de entradas y salidas.
Preguntas Frecuentes
¿Puedo usar los módulos nRF24L01 y LoRa al mismo tiempo?
No. Aunque la placa tiene zócalos para ambos módulos, estos comparten la misma interfaz SPI del ESP32. Por lo tanto, se debe elegir e instalar solo uno de los dos tipos de módulo para la comunicación inalámbrica en un proyecto determinado.
¿El RTC DS1307 es adecuado para aplicaciones que requieren alta precisión de tiempo?
El chip DS1307 es funcional para mantener la hora durante cortes de energía, pero es conocido por tener una desviación de varios minutos al mes. Para aplicaciones generales es suficiente, y se puede corregir sincronizándolo periódicamente con un servidor NTP a través de la conexión a internet del ESP32. Para aplicaciones críticas, se podría considerar un RTC externo más preciso como el DS3231.
¿Por qué las entradas y relés usan un expansor I2C en lugar de GPIOs directos?
Se utiliza un expansor de puertos I2C (PCF8574P) para conservar los escasos pines GPIO del ESP32. Esta estrategia de diseño permite que los GPIOs nativos queden libres para interfaces más complejas y dedicadas como los conectores Serial, I2C, SPI y los sensores, maximizando así la versatilidad y capacidad de expansión de la placa.
¿Es compatible con Tasmota o ESPHome directamente?
Sí, el hardware basado en ESP32 es 100% compatible. Sin embargo, no viene pre-flasheado. Deberás compilar y cargar tu propio firmware de Tasmota o ESPHome a través del puerto USB-C, asegurándote de configurar correctamente los pines correspondientes a los componentes I2C (PCF8574P, SSD1306, DS1307) y otros periféricos según el esquemático de la placa.
Mejora tu proyecto
Para sacar el máximo provecho a tu controladora KC868-A6, considera estos complementos esenciales:
- Fuente de Alimentación 12V 2A: Para energizar la placa y los relés de forma estable y segura.
- Módulo Inalámbrico LoRa o nRF24L01: Para expandir tu sistema con sensores y actuadores remotos sin necesidad de cableado.
- Pantalla OLED 0.96″ I2C SSD1306: Para visualizar en tiempo real el estado de los relés, lecturas de sensores o mensajes de diagnóstico.
- Sensores de Contacto Seco: Como finales de carrera, sensores magnéticos de puerta/ventana o pulsadores para activar escenas o automatizaciones.
Información adicional
| SoC | ESP32 (ESP-WROOM-32) |
|---|---|
| Voltaje de Operación | 12V DC |
| Relés | 6 Canales (10A/220V, NO/COM/NC) |
| Comunicación | WiFi, Bluetooth, RS485, RS232 |
| Entradas Digitales | 6 (Optoacopladas) |
| Salidas Analógicas | 2 (DAC 0-10V) |
| Firmware Compatible | Arduino, ESPHome, Tasmota |
