$ 5.990 IVA incluido
Shield de expansión para ESP32 con terminales de tornillo. Verifique compatibilidad: Medida interna de 23.21mm y externa de 35mm entre pines. Ideal para instalaciones seguras y profesionales. Disponible en Curicó con envíos rápidos a todo Chile desde la Región del Maule.
Actualmente no contamos con la versión del ESP32 compatible con las medidas para esta Shield.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción
La Shield Placa de Expansión para ESP32 es una solución profesional diseñada para facilitar el prototipado y la instalación permanente de proyectos. Esta placa permite una conexión segura mediante terminales de tornillo de alta calidad, ideales para entornos industriales o aplicaciones de larga duración. Importante: Antes de adquirir, verifique que las dimensiones de su módulo coincidan con las medidas detalladas en las especificaciones para asegurar una compatibilidad perfecta.

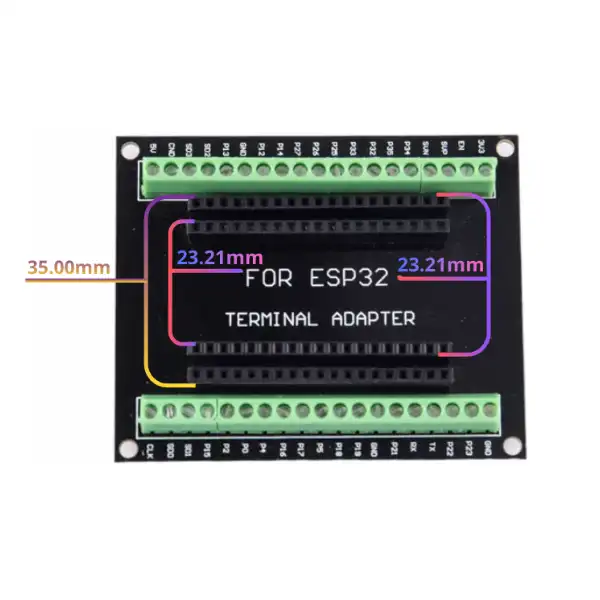

| Especificaciones de Dimensiones (Críticas) | Medida Exacta |
|---|---|
| Ancho entre Filas de Pines (Interno) | 23.21 mm |
| Ancho Total entre Filas (Externo) | 35.00 mm |
| Compatibilidad Estándar | ESP32 DevKit V1 (30 pines) |
| Características Eléctricas | Rango |
|---|---|
| Voltaje de Operación | 3.3V a 5V DC |
| Corriente Máxima por Terminal | 1A |
| Tipo de Bornera | Tornillo para cable 26-16 AWG |
| Especificaciones Adicionales | Detalle |
|---|---|
| Material PCB | FR-4 de doble capa |
| Identificación | Serigrafía de pines en ambos lados |
| Fijación | 4 orificios para montaje M3 |
¿Cómo verificar la compatibilidad de mi ESP32?
Existen diversas versiones de ESP32. Para que esta placa sea compatible, su módulo debe tener un ancho de 23.21mm entre las dos filas de pines. Por favor, mida su dispositivo con un pie de metro (calibrador) antes de comprar para evitar errores de ajuste.
¿Qué reemplazos existen para esta conexión?
El reemplazo común es el uso de protoboards o soldadura directa en placas perforadas, pero ninguna ofrece la robustez mecánica de los terminales de tornillo para aplicaciones finales.
¿Es compatible con el ESP32 de 38 pines?
Generalmente no. Los modelos de 38 pines suelen ser más anchos o largos. Esta placa está optimizada para el formato de 30 pines con el espaciado de 23.21mm indicado en las fotos.
¿Puedo conectar cables de poder gruesos?
Las borneras aceptan hasta calibre 16 AWG, lo cual es más que suficiente para la alimentación y señales lógicas del ESP32.
¿Cuál es la ventaja de los 35mm externos?
Esta medida asegura que los terminales de tornillo tengan espacio suficiente para los cables sin interferir con el cuerpo del microcontrolador una vez montado.
