$ 53.940 IVA incluido
El Módulo de Relé WiFi de 24V PLC ESP32 Riel DIN integra un socket para ESP32 DevKitC (no incluido) y múltiples relés (ej. 8) conmutables a 10A/250V AC o 30V DC. Con carcasa para riel DIN, es ideal para automatización industrial y domótica a 24V DC con control WiFi.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción

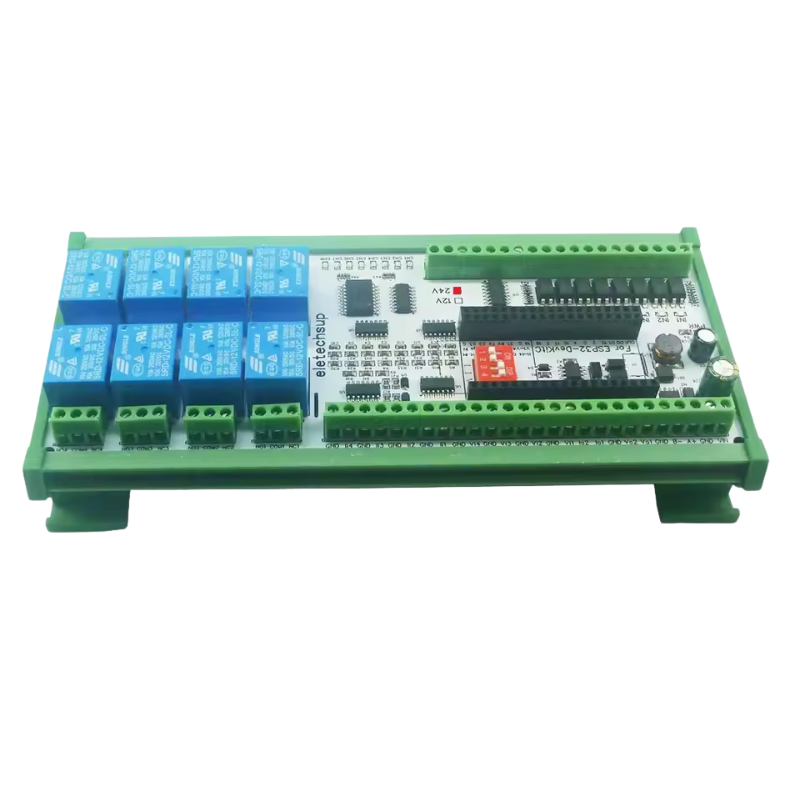

El Módulo de Relé WiFi de 24V PLC ESP32 Riel DIN es una placa de control industrial robusta y pre-ensamblada, diseñada para integrar fácilmente la automatización inteligente en sistemas que operan con 24V DC. Este módulo incorpora un conjunto de relés de salida (comúnmente 8 relés, según la imagen) que pueden ser controlados de forma remota a través de conectividad WiFi. Su característica distintiva es la provisión de un zócalo (socket) y pines para integrar directamente una placa de desarrollo ESP32 DevKitC (no incluida), lo que le permite aprovechar la potente conectividad WiFi y Bluetooth del ESP32, así como sus capacidades de procesamiento.
El módulo viene con una carcasa (DIN Box) que facilita su montaje en rieles DIN estándar, muy común en paneles de control industrial y cuadros eléctricos. Es ideal para aplicaciones de automatización de edificios (domótica industrial), control de motores DC, sistemas de iluminación, gestión de válvulas solenoides, control de bombas y cualquier sistema industrial o comercial que opere a 24V DC y requiera control remoto o automatización basada en la red. Ofrece una solución limpia y profesional para desplegar proyectos de IoT industrial y automatización.
Especificaciones Técnicas
| Parámetro | Valor |
|---|---|
| Tipo de Módulo | Controlador de Relés con Base para ESP32 DevKitC |
| Voltaje de Alimentación Principal | 24 V DC (para relés y lógica de control) |
| Microcontrolador Compatible | ESP32 DevKitC (o placa compatible con su pinout – no incluido) |
| Conectividad Inalámbrica | Wi-Fi, Bluetooth (proporcionado por el ESP32) |
| Número de Relés | Generalmente 8 (según la imagen) |
| Tipo de Relé | Electromecánico, SPDT (Single Pole Double Throw) o SPST (Single Pole Single Throw) |
| Capacidad de Conmutación del Relé | 10A / 250VAC o 10A / 30VDC (Típico, verificar el relé específico) |
| Indicadores LED | LEDs de estado para alimentación, estado del ESP32 y cada relé |
| Interfaz de Control | Pines GPIO del ESP32 (control de relés), RS232, RS485 (en algunas variantes) |
| Conexiones | Bornes de tornillo para alimentación, relés, y pines de E/S del ESP32 |
| Carcasa | Sí, tipo «DIN Box» para montaje en riel DIN |
| Dimensiones de la Placa | Aproximadamente 145 x 90 mm (para montaje en riel) |
| Protecciones | Puede incluir optoacopladores para aislamiento de relés, protección de diodo flyback |
Características Adicionales
| Característica | Detalle |
|---|---|
| Control Remoto WiFi | Permite operar los relés desde cualquier lugar con conectividad a internet (con firmware adecuado) |
| Base para ESP32 DevKitC | Integración sencilla del microcontrolador para programación y control |
| Montaje en Riel DIN | Ideal para instalaciones profesionales en paneles eléctricos y cuadros de control |
| Múltiples Salidas de Relé | Control de varias cargas o dispositivos de forma independiente |
| Alimentación a 24V DC | Estándar en entornos industriales para compatibilidad con PLCs y sensores |
| Bornes de Tornillo Robusto | Conexiones seguras y fiables para entornos industriales |
| Plataforma Programable | Aprovecha la versatilidad del ESP32 para lógica personalizada y protocolos IoT |
Preguntas Frecuentes
¿Qué es un ESP32 DevKitC y por qué es importante para este módulo?
El ESP32 DevKitC es una popular placa de desarrollo basada en el microcontrolador ESP32 de Espressif Systems, que ofrece conectividad Wi-Fi y Bluetooth. Es importante para este módulo porque actúa como su «cerebro». El módulo de relés proporciona la interfaz física y los relés de potencia, mientras que el ESP32 proporciona la lógica de control, la programación, y la capacidad de comunicarse de forma inalámbrica.
¿Viene el ESP32 DevKitC incluido con este módulo de relés?
No, generalmente este módulo de relés no incluye la placa ESP32 DevKitC. La placa de relés proporciona el socket y las conexiones necesarias para que el usuario pueda insertar su propio ESP32 DevKitC. Deberás adquirir el ESP32 DevKitC por separado.
¿Qué tipo de dispositivos puedo controlar con los relés de 24V de este módulo?
Los relés son contactos secos (Normalmente Abierto/Normalmente Cerrado) que pueden conmutar cargas de hasta 10A a 250V AC o 30V DC. Son ideales para controlar **motores DC de 24V, válvulas solenoides de 24V, tiras de LED de alta potencia de 24V, luces, bombas pequeñas, contactores o arrancadores de motor** en entornos industriales o de automatización.
¿Cómo se programa este módulo para el control remoto WiFi?
La programación se realiza en el ESP32 DevKitC insertado en la placa. Puedes usar el Arduino IDE (con el soporte para ESP32), el ESP-IDF, o MicroPython/CircuitPython. El firmware que cargues en el ESP32 definirá cómo se conectan los relés a tu red WiFi, cómo se controlan (mediante MQTT, HTTP, una aplicación móvil personalizada) y qué lógica de automatización implementan.
¿Qué ventajas tiene la carcasa y el montaje en riel DIN?
La carcasa (DIN Box) y el montaje en riel DIN ,son características clave para aplicaciones industriales. Proporcionan: 1) Protección: el módulo y el ESP32 quedan protegidos del polvo, la suciedad y daños físicos. 2) Organización: permite una instalación limpia y ordenada en paneles eléctricos estándar junto con otros equipos industriales (PLCs, fuentes de poder). 3) Seguridad: reduce el riesgo de contacto accidental con circuitos energizados.
