Placa T-A7670SA CH9102F sin GPS – ESP32 + Módem SIM7000G
$ 89.990 IVA incluido
La Placa LILYGO T-A7670SA CH9102F integra un ESP32 y un módem celular SIM7000G (o A7670E) para conectividad LTE-Cat M1/NB-IoT/2G, Wi-Fi y Bluetooth. Con USB-C y soporte para batería 18650, es ideal para IoT, telemetría y monitoreo remoto de bajo consumo.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Otros que te podrían interesar

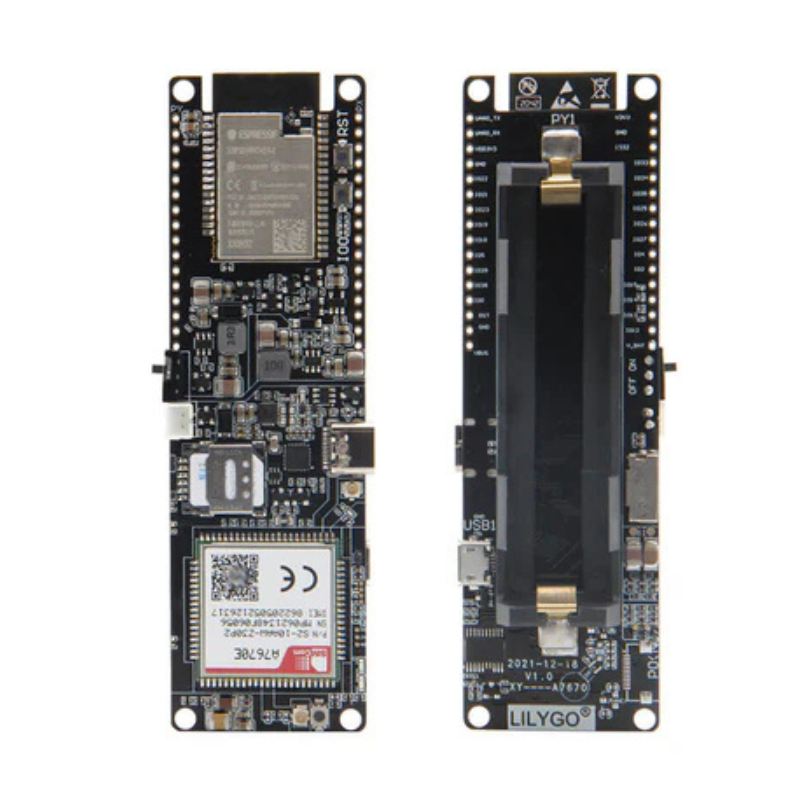

La Placa LILYGO T A7670SA CH9102F (versión sin GPS) es una tarjeta de desarrollo que junta un ESP32 con el módem celular SIMCom A7670SA. Tiene red celular LTE Cat 1 y 2G GSM/GPRS, WiFi y Bluetooth en la misma placa. El ESP32 va en un módulo ESP32 WROVER E de Espressif, de doble núcleo a 240 MHz, con 4 MB de flash y 8 MB de PSRAM.

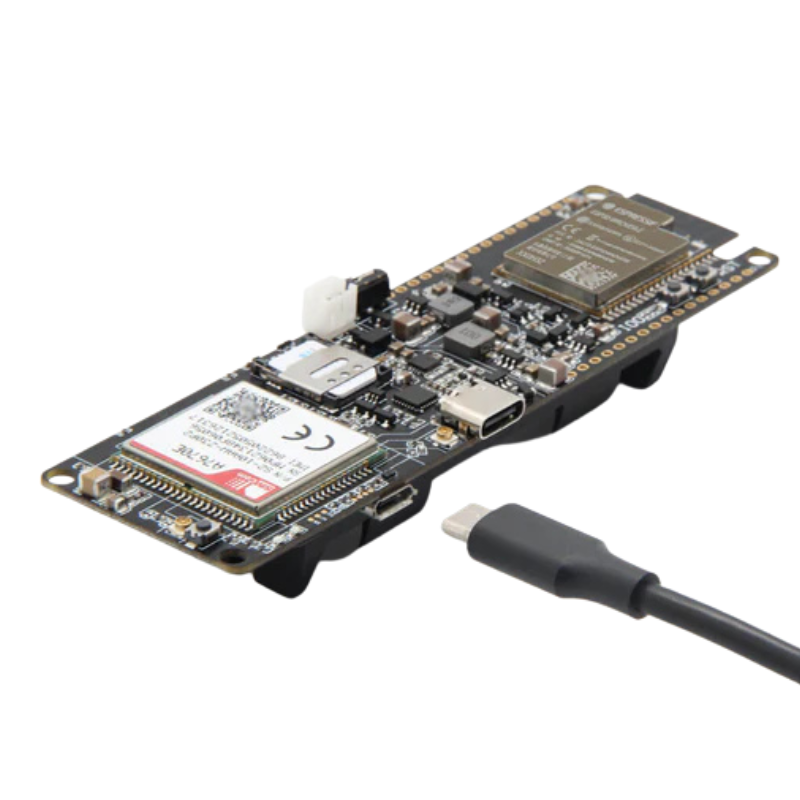

El A7670SA trabaja en LTE Cat 1 (hasta 10 Mbps de bajada y 5 Mbps de subida) y en 2G GSM/GPRS. No soporta LTE Cat M1 ni NB IoT, así que no sirve con un plan exclusivo de NB IoT. La placa trae USB C para programar y alimentar (con el puente USB serie CH9102F), porta para batería 18650 en la cara trasera, entrada de panel solar JST PH2.0, ranura Nano SIM, ranura microSD y conector IPEX para la antena LTE. Se usa en telemetría y monitoreo remoto donde no hay WiFi.
Especificaciones Técnicas
| Parámetro | Valor |
|---|---|
| Microcontrolador Principal | |
| Chip | ESP32 WROVER E (chip ESP32 D0WD V3) |
| CPU | Doble núcleo Tensilica Xtensa LX6 (hasta 240 MHz) |
| Conectividad Local | WiFi 802.11 b/g/n, Bluetooth 4.2 BR/EDR y BLE |
| Memoria | 4 MB de flash y 8 MB de PSRAM |
| Módulo de Comunicación Celular | |
| Módem | SIMCom A7670SA (versión sin GNSS) |
| Estándares Celulares | LTE Cat 1 (FDD) y 2G GSM/GPRS |
| Bandas Celulares | LTE FDD B1, B2, B3, B4, B5, B7, B8, B28 y B66; GSM 850, 900, 1800 y 1900 MHz |
| SIM Card | Ranura para Nano SIM (4FF) |
| Antena Celular | Conector IPEX (u.FL) para antena LTE externa |
| Funcionalidad GPS | No incluida en esta versión («sin GPS») |
| General de la Placa | |
| Puente USB serie | CH9102F (driver CH343SER de WCH en Windows) |
| Interfaz de Programación/Alimentación | USB C a 5 V con picos de 2 A (cable USB A a USB C). El micro USB solo actualiza el firmware del módem |
| Batería y panel solar | Porta 18650 de 3,7 V en la cara trasera o pin VBAT. El JST PH2.0 de 2 pines es la entrada de panel solar de 5 a 6 V y solo carga la batería |
| Circuito de Carga de Batería | CN3065 con carga de hasta 500 mA y protector de batería DW06D |
| Dimensiones | 110,54 x 33,07 mm |
| Pines de Expansión | GPIO del ESP32 expuestos. El módem ocupa GPIO 4, 5, 12, 25, 26, 27 y 33, la microSD ocupa 2, 13, 14 y 15, y el I2C queda libre en 21 y 22 |
Características principales
| Característica | Detalle |
|---|---|
| Conectividad Triple | WiFi, Bluetooth y red celular LTE Cat 1 y 2G en una sola placa |
| Microcontrolador ESP32 | Doble núcleo a 240 MHz, 4 MB de flash y 8 MB de PSRAM |
| Módem Celular LTE Cat 1 | A7670SA con SMS y 2G GSM/GPRS |
| Soporte para Batería 18650 | Integración fácil para alimentación portátil y prolongada |
| Programación Sencilla | Arduino IDE y PlatformIO, con ejemplos oficiales de LilyGO |
| Interfaz USB C | Conexión moderna y reversible para programación y carga |
| Aplicaciones IoT | Telemetría, monitoreo remoto, alarmas por SMS y registro de datos en microSD |
Preguntas Frecuentes
¿Qué módem trae esta placa, A7670SA, A7670E o SIM7000G?
Trae el módem SIMCom A7670SA sin GNSS. LilyGO vende esta placa como T A7670SA R2 sin GPS, dentro de su familia T A7670X. La A7670E es la versión europea de la misma placa, con bandas LTE B1, B3, B5, B7, B8 y B20. El SIM7000G va en otra placa de LilyGO, la T SIM7000G, que usa LTE Cat M1 y NB IoT.
¿Es LTE Cat 1 o LTE Cat M1 y NB IoT?
Es LTE Cat 1, con hasta 10 Mbps de bajada y 5 Mbps de subida en LTE FDD según el manual de hardware de SIMCom, y también trabaja en 2G GSM/GPRS. No soporta LTE Cat M1 ni NB IoT, así que un plan exclusivo de NB IoT no le sirve. El módem envía y recibe SMS.
¿Tiene GPS?
No. El módem A7670SA de esta versión no trae GNSS. Si tu proyecto necesita posición, tienes que sumar un módulo GPS aparte o elegir una variante de la familia T A7670X con GPS.
¿Qué bandas soporta y qué SIM necesita?
El A7670SA trabaja en LTE FDD B1, B2, B3, B4, B5, B7, B8, B28 y B66, y en GSM 850, 900, 1800 y 1900 MHz. Usa una Nano SIM activa con datos. Insértala con la placa apagada, porque si la pones con la placa energizada el módem no la detecta. La antena LTE va en el conector IPEX de la placa.
¿Cómo se alimenta la placa?
Por USB C a 5 V. La fuente tiene que entregar picos de al menos 2 A sin bajar de 5 V, o la placa se apaga por bajo voltaje. LilyGO pide cable USB A a USB C, no USB C a USB C. Sin cable funciona con una batería 18650 de 3,7 V (no incluida) en el porta de la cara trasera o con una batería conectada al pin VBAT, y la placa la carga a 500 mA como máximo. El conector JST PH2.0 de 2 pines es la entrada de panel solar de 5 a 6 V y solo carga la batería. El interruptor corta únicamente la alimentación desde la 18650.
¿Cómo se programa el ESP32 y el módem?
En Arduino IDE eliges ESP32 Dev Module y activas la PSRAM, o usas PlatformIO. El puente USB serie es un CH9102F; en Windows se instala el driver CH343SER de WCH. El ESP32 le habla al módem por UART en GPIO 26 y 27 con comandos AT. Los ejemplos oficiales de LilyGO para la serie A76XX, en GitHub, usan un fork de TinyGSM y no compilan con la rama master de esa librería. Si tienes una microSD puesta, sácala antes de cargar el código.
¿Para qué proyectos sirve?
Para equipos que mandan datos por red celular donde no hay WiFi, como telemetría de sensores en terreno, monitoreo de agua o de un cultivo y alarmas con aviso por SMS. La placa suma el WiFi y el Bluetooth del ESP32, un porta 18650 con entrada solar para dejarla funcionando sola y una ranura microSD para guardar lecturas cuando no hay señal. El I2C queda libre en GPIO 21 y 22 para conectar sensores. Alimentada solo por USB C el módem no entra en modo sleep, así que para bajo consumo conviene la batería.
