Módulo PLC ESP32 Industrial 8 Relay RS485 Entradas Analógicas Alta Versatilidad
$ 55.990 IVA incluido
Controlador industrial para ESP32 con 8 relés (10A), RS485, 8 entradas digitales NPN y 8 entradas analógicas (4-20mA/0-10V). Ideal para domótica profesional y PLC DIY. Stock disponible en Curicó, Región del Maule.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción
Descripción General
Este robusto Módulo de Expansión para ESP32 (ES32A08) es una solución integral de grado industrial diseñada para proyectos de domótica avanzada, control de procesos y telemetría IoT. Gracias a su capacidad de gestionar múltiples señales, permite integrar sensores industriales de 4-20mA y 0-10V directamente con la potencia de procesamiento y conectividad WiFi/Bluetooth del ecosistema ESP32. Es ideal para transformar un microcontrolador de desarrollo en un controlador lógico programable (PLC) capaz de manejar cargas de hasta 10A por canal.

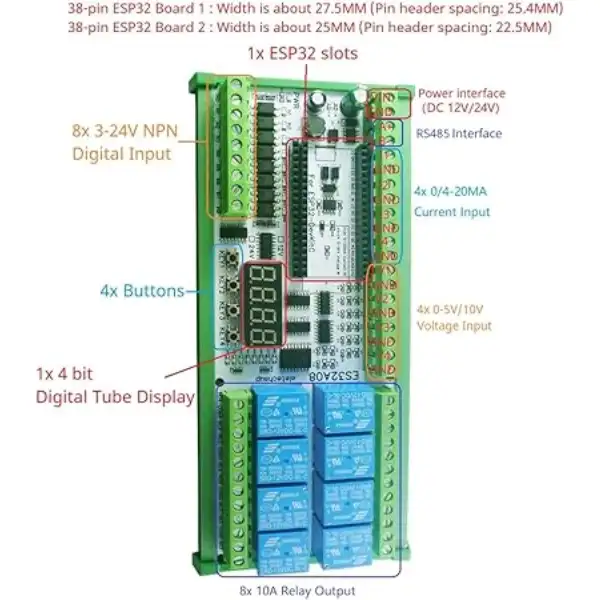

Características Destacadas
- Control de Potencia: 8 Salidas de Relé independientes de 10A para control de actuadores, motores y luces.
- Interfaz Industrial: Puerto RS485 integrado para comunicación de larga distancia (Modbus).
- Monitoreo de Sensores: 4 canales de entrada de corriente (0-20mA) y 4 canales de voltaje (0-10V) de alta precisión.
- Entradas Digitales Seguras: 8 entradas NPN optoaisladas (3-24V) para proteger el microcontrolador de picos de tensión.
- Feedback Visual: Display de 4 dígitos de 7 segmentos para monitoreo de estados o variables en tiempo real.
- Diseño para Riel DIN: Carcasa verde compatible con montajes industriales estándar.
Aplicaciones y Proyectos
- Domótica Centralizada: Control de iluminación, riego y persianas mediante Home Assistant o ESPHome.
- Monitoreo de Tanques: Lectura de niveles mediante sensores ultrasónicos de 4-20mA y activación de bombas.

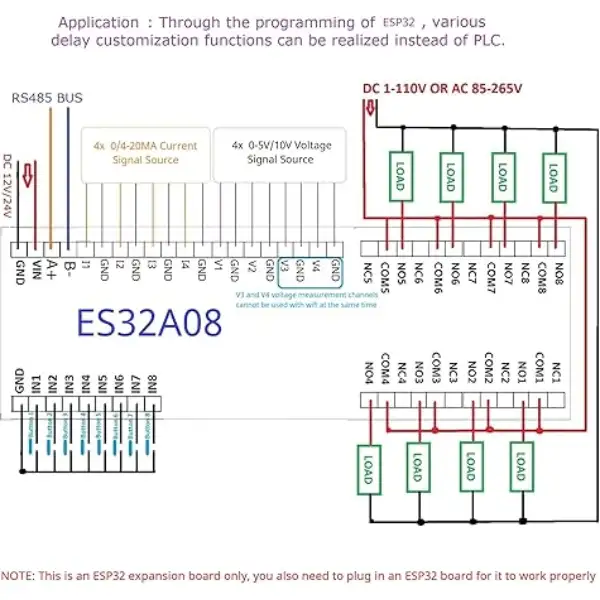

- Pasarela Modbus-WiFi: Conversión de protocolos industriales antiguos a sistemas modernos en la nube.
Recursos de Aprendizaje
Para configurar este módulo, busca en YouTube: «ES32A08 ESP32 Relay Board Tutorial» o «Programar RS485 ESP32 Arduino IDE».
| Especificaciones Técnicas | |
|---|---|
| Voltaje de Operación | DC 24V |

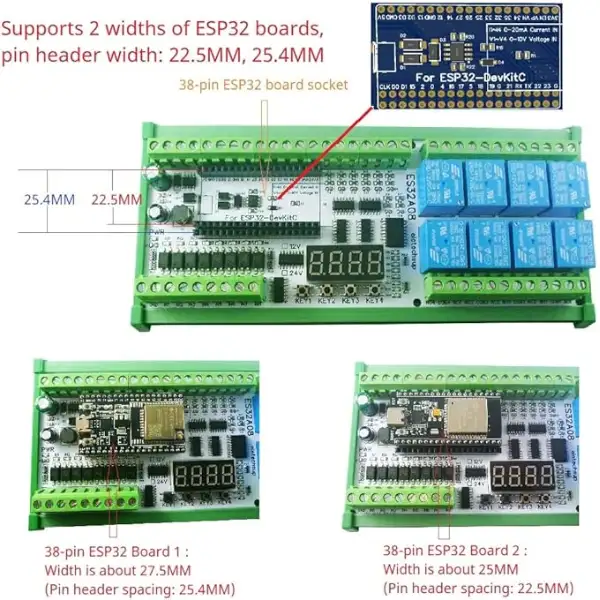

| Microcontrolador compatible | ESP32 DevKit V1 (38 pines) – No incluido |
| Salidas de Relé | 8x (Max 10A @ 250VAC / 30VDC) |
| Interfaz de Comunicación | RS485 (A+/B-) |
| Condiciones de Operación (Consumo) | |
|---|---|
| Standby (Display OFF) | 15 mA |
| Standby (Display ON) | 50 mA |
| Todos los Relés Activos | Aprox. 292 mA |
| Asignación de Entradas (IO) | |
|---|---|
| Entradas Digitales | 8x NPN (Disparo por nivel bajo) |
| Entradas Analógicas I | 4x Canales 0-20mA / 4-20mA |
| Entradas Analógicas V | 4x Canales 0-5V / 0-10V |
Preguntas Frecuentes (FAQ)
¿Incluye la placa ESP32?
No, este producto es la placa de expansión (carrier board). Debes adquirir el módulo ESP32 de 38 pines por separado.
¿Se puede programar con Arduino IDE?
Sí, es totalmente compatible con Arduino IDE, MicroPython y plataformas como ESPHome o Tasmota.
¿Qué tipo de sensores analógicos puedo conectar?
Puedes conectar sensores de presión, temperatura o nivel que entreguen señales estándar de 4-20mA o 0-10V.
¿Requiere fuente de poder externa?
Sí, requiere una fuente de poder de corriente continua (DC) de 24V para alimentar los relés y la lógica.
¿Las entradas digitales están aisladas?
Sí, cuenta con optoacopladores para evitar que ruidos eléctricos dañen el microcontrolador.
Producto disponible para entrega inmediata en Curicó y envíos rápidos a todo Chile (Talca, Santiago, Concepción, etc.).
