Grabador y reproductor de audio Isd1820 con parlante

Información

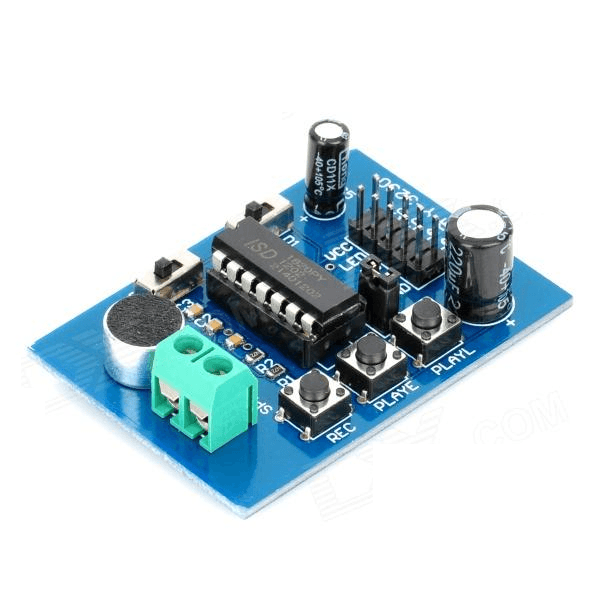

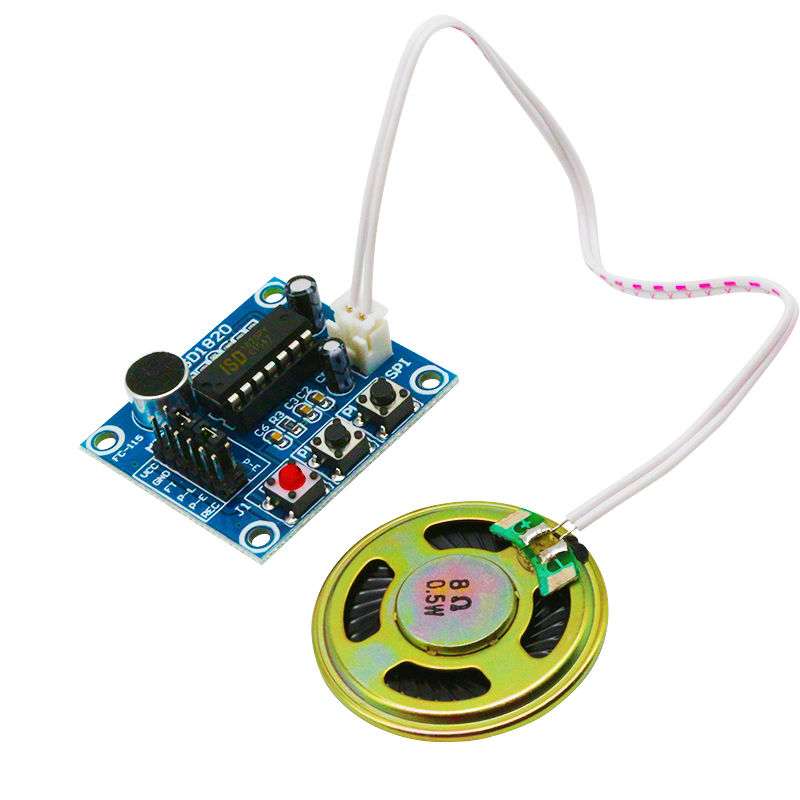

El Módulo Grabador y Reproductor de Audio ISD1820 es un dispositivo que permite grabar y reproducir mensajes de voz de hasta 10 segundos. Es ideal para proyectos que requieren almacenamiento y reproducción de audio de corta duración, con una fácil integración a microcontroladores como Arduino o ESP32. Este módulo incluye un micrófono integrado para la grabación y un pequeño parlante para la reproducción del sonido.

¿Qué es?

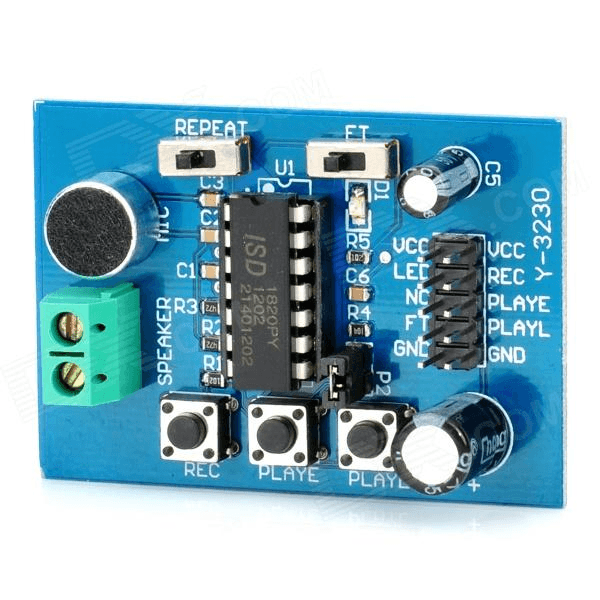

Es un módulo basado en el chip ISD1820, diseñado para grabar y reproducir mensajes de audio de hasta 10 segundos. Incluye un micrófono electret para la grabación y un pequeño altavoz para la reproducción de sonido. El mensaje grabado se almacena en una memoria no volátil, por lo que no se pierde al desconectar la alimentación.

¿Para qué sirve?

• Grabar y reproducir mensajes de voz personalizados.
• Implementar notificaciones de audio en proyectos electrónicos.
• Automatizar alertas sonoras en sistemas de control.
• Crear efectos de sonido personalizados para diversas aplicaciones.

¿Dónde se usa?

• Sistemas de alarma y seguridad con mensajes de advertencia.
• Juguetes electrónicos con sonidos personalizados.
• Dispositivos de control por voz o notificaciones auditivas.
• Proyectos educativos y de aprendizaje con plataformas como Arduino o ESP32.

¿Con qué se puede usar?

• Microcontroladores: Compatible con Arduino, ESP32, STM32, entre otros.
• Altavoces externos: Para amplificar el sonido si se requiere mayor volumen.
• Sensores: Para activar la reproducción de audio en respuesta a eventos específicos.
• Fuentes de alimentación: Opera con voltajes de 3.3V a 5V DC.

Características

• Grabación y reproducción de hasta 10 segundos de audio.
• Operación sencilla mediante pines de control o botones integrados.
• Salida de audio amplificada capaz de manejar directamente un altavoz de 8Ω.
• Compatible con niveles lógicos de 3.3V y 5V, facilitando la integración con diversos microcontroladores.
• Memoria no volátil que conserva el mensaje grabado incluso sin alimentación.

Especificaciones

Documentación

DataSheet

PinOut

Dimensiones

Información Adicional

• Compatible con microcontroladores de 3.3V y 5V.
• Se recomienda un altavoz de 8Ω para mejor calidad de sonido.
• Puede utilizarse como sistema autónomo con botones físicos.

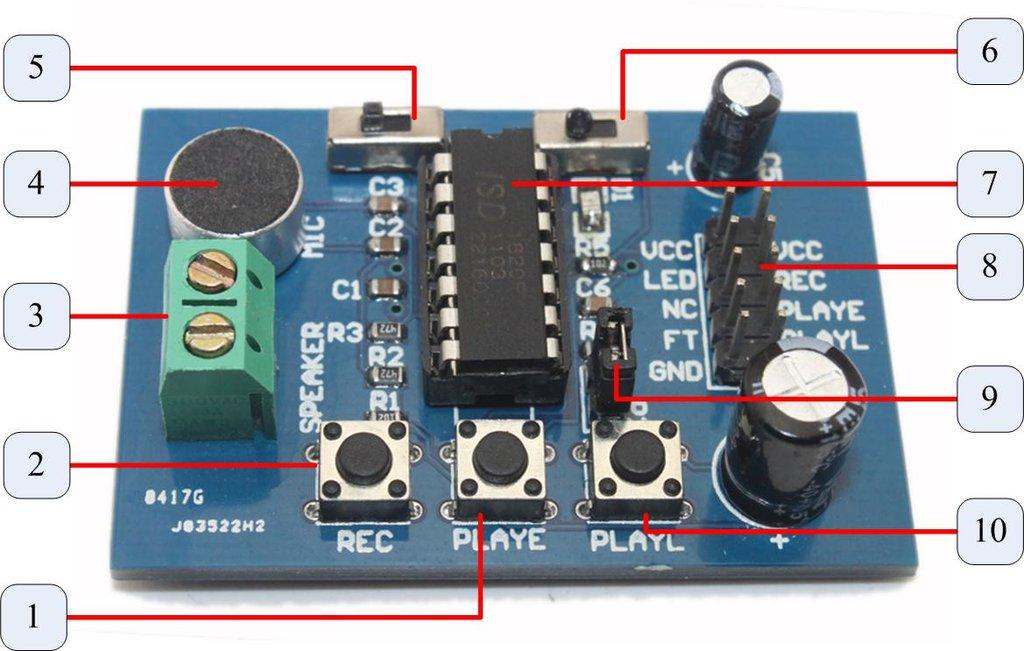

Pinout

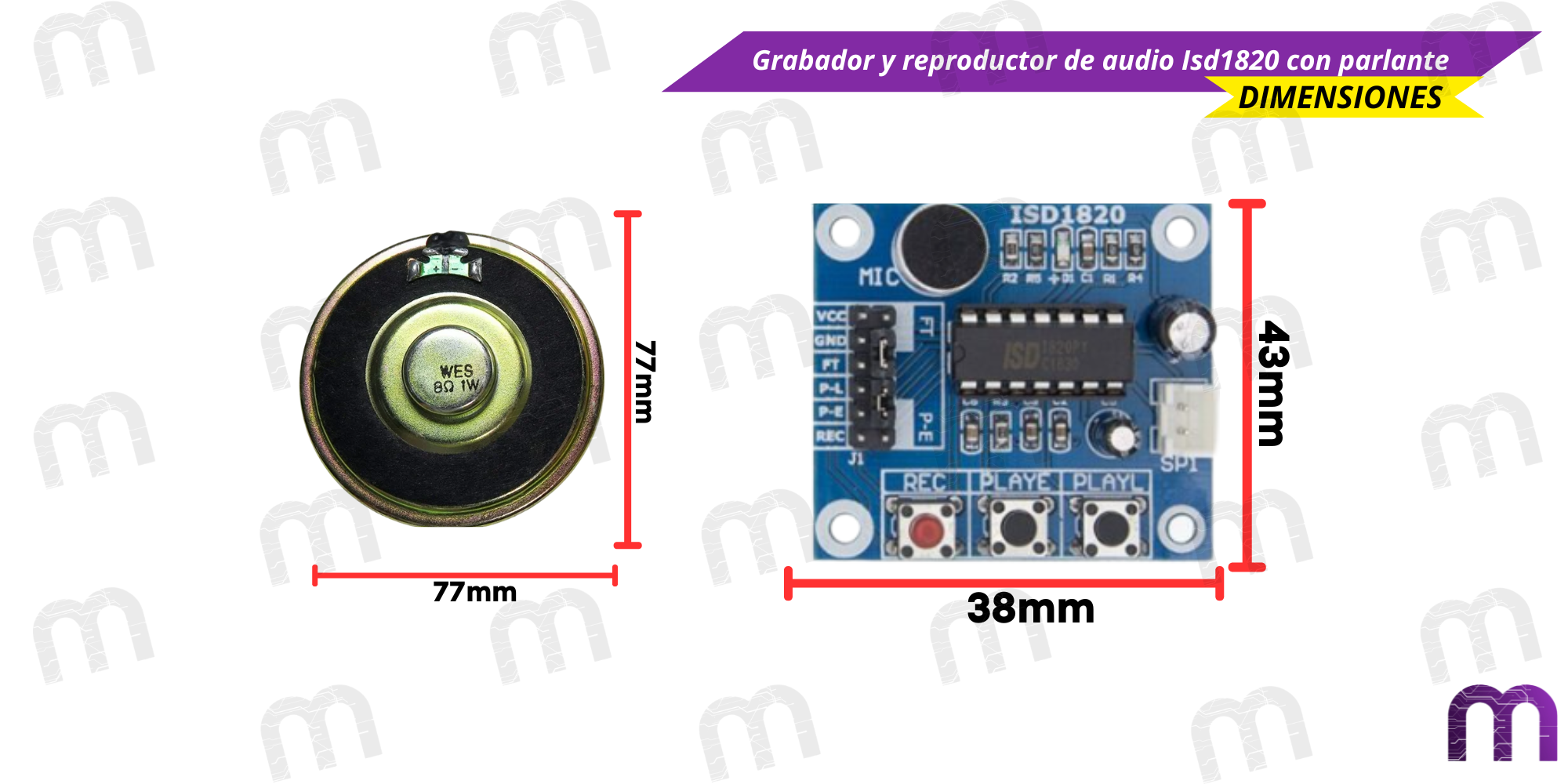

Dimensiones

Principio de Funcionamiento

El módulo ISD1820 graba señales de audio a través de un micrófono electret y las almacena en una memoria interna no volátil. Cuando se activa el pin PLAYE o PLAYL, el módulo reproduce el mensaje almacenado a través de un altavoz conectado.

Usos y Aplicaciones

• Sistemas de alerta con mensajes de voz.
• Juguetes electrónicos con grabaciones personalizadas.
• Proyectos educativos para aprender sobre grabación de audio.
• Dispositivos de comunicación por voz.
