$ 11.900 IVA incluido

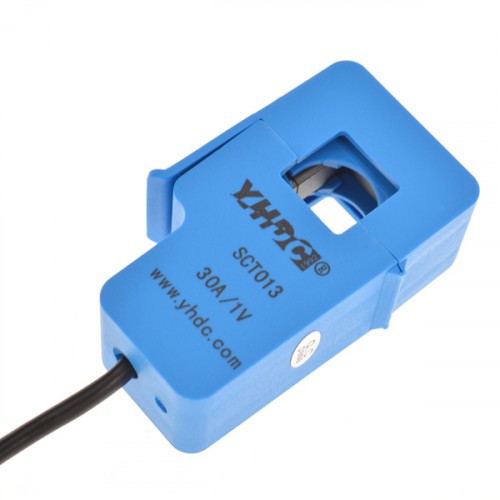

Sensor de corriente no invasivo para medición de corriente alterna.
Se puede usar este sensor para construir tu propio proyecto con monitoreo de energía. (Medición de Potencia mediante la corriente )
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción
Información
¿Qué es?
El sensor de corriente no invasivo 30A es un transformador de corriente (CT) diseñado para medir la corriente alterna (AC) sin necesidad de interrumpir el circuito. Funciona mediante el principio de inducción electromagnética, convirtiendo la corriente detectada en una señal de voltaje proporcional.
¿Para qué sirve?
- Medición de corriente alterna (AC): Permite monitorear el consumo eléctrico en dispositivos y sistemas.
- Monitoreo de energía: Se usa en proyectos de eficiencia energética para medir y analizar el consumo eléctrico.
- Protección de circuitos: Detecta sobrecargas y previene fallos en sistemas eléctricos.
¿Dónde se usa?
- Hogar: Sistemas de monitoreo de consumo eléctrico.
- Industria: Supervisión de maquinaria y gestión de energía.
- Proyectos de electrónica: Integración con microcontroladores para monitoreo de corriente.
¿Con qué se puede usar?
- Microcontroladores: Arduino, ESP32, Raspberry Pi, entre otros.
- Sistemas de medición de energía: Medidores inteligentes y sistemas de gestión de energía.
- Convertidores de señal: Como el módulo ADC para lectura en microcontroladores.
Características
No invasivo: No requiere modificar el cableado del circuito.
Alta precisión: Ofrece medición confiable con baja distorsión.
Seguro: Al ser un transformador de corriente, mantiene aislado el circuito de medición.
Compatibilidad: Funciona con diversos sistemas de monitoreo eléctrico.
Compacto y ligero: Fácil de instalar en cualquier entorno.
Especificaciones
| Especificación | Detalles |
|---|---|
| Rango de corriente | 0 – 30A AC |
| Voltaje de salida | 0 – 1V AC (proporcional a la corriente) |
| Relación de transformación | 1000:1 |
| Frecuencia de operación | 50Hz – 60Hz |
| Resistencia de carga interna | 200Ω |
| Modo de conexión | Clip sobre el cable |
| Aislamiento | Seguro, sin contacto directo con el circuito principal |
| Dimensiones | 13mm (diámetro interno del clip) |
| Peso | Aprox. 50g |
Documentación
Información Adicional
Principio de funcionamiento:

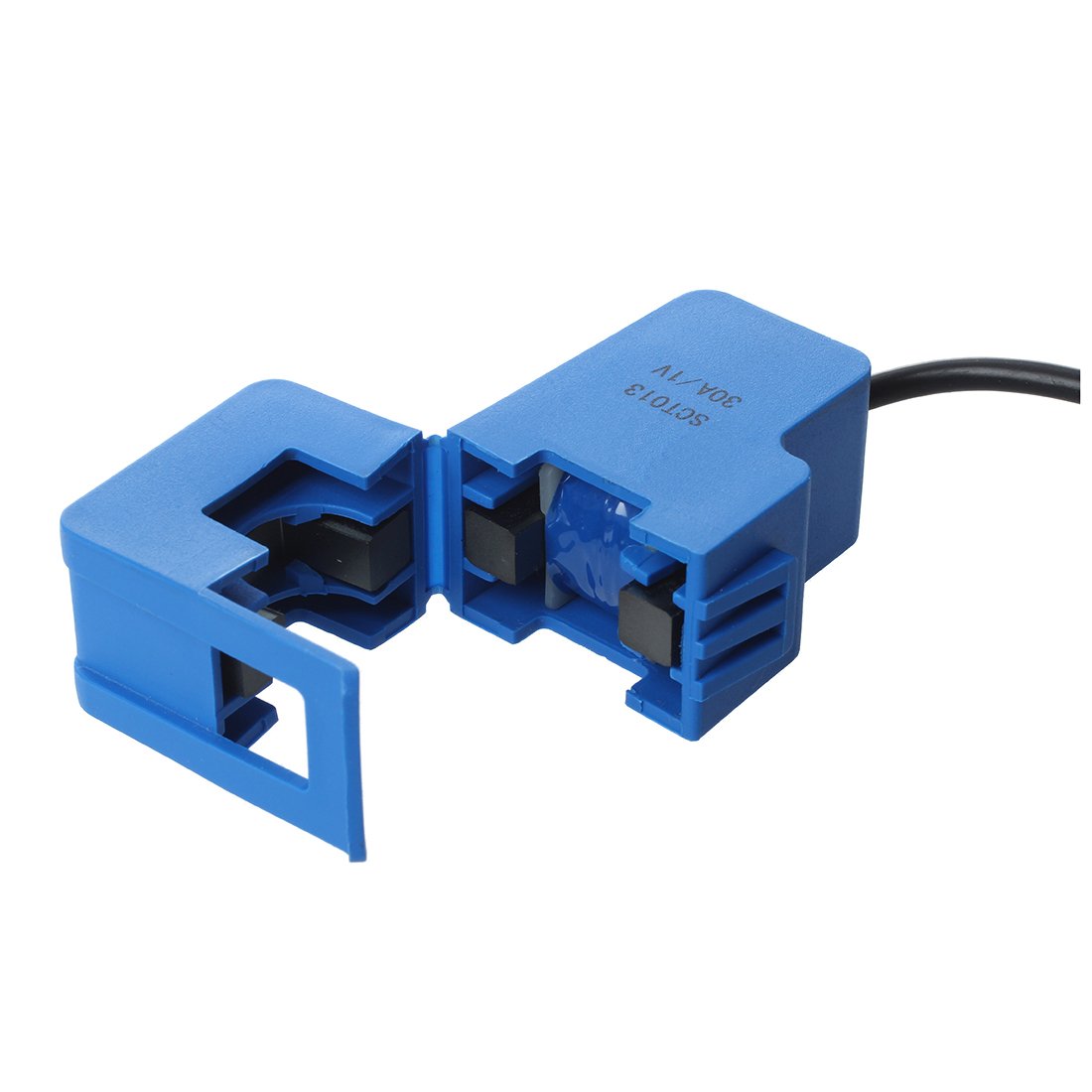

El sensor actúa como un transformador de corriente, donde el conductor a medir funciona como el devanado primario y el sensor tiene el devanado secundario. La corriente inducida es proporcional a la corriente en el cable medido y se convierte en una señal de voltaje.
Conexión:
Para utilizarlo con un microcontrolador, la señal de salida debe pasar por un circuito rectificador o un módulo conversor de señal AC-DC. También puede usarse con el módulo ZMPT101B para una medición más precisa.
Aplicaciones avanzadas:
Este sensor es ampliamente utilizado en redes inteligentes, domótica, automatización industrial y monitoreo energético, ofreciendo una solución eficiente para medir corriente sin modificar el cableado existente.

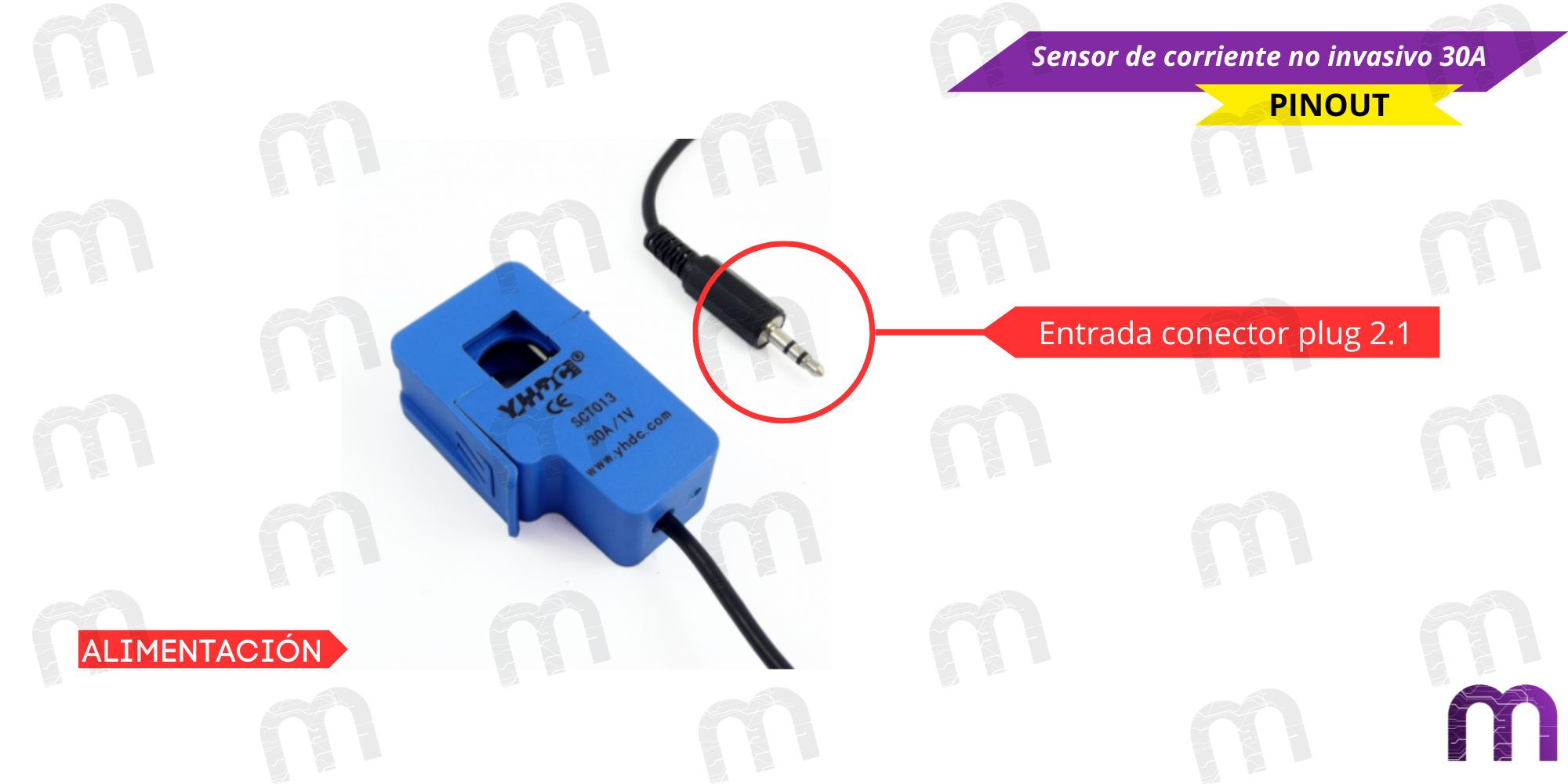

Pinout

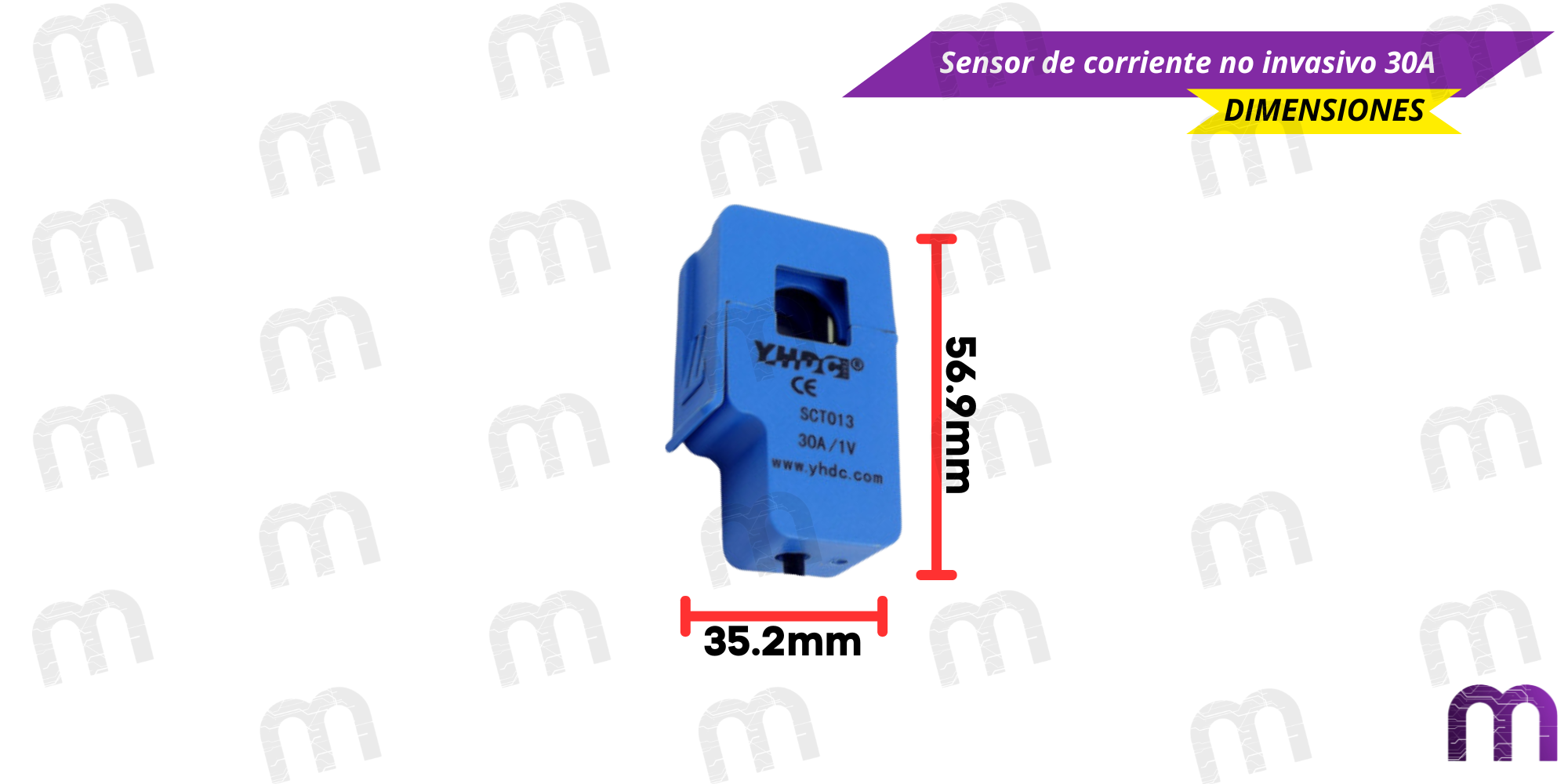

Dimensiones
