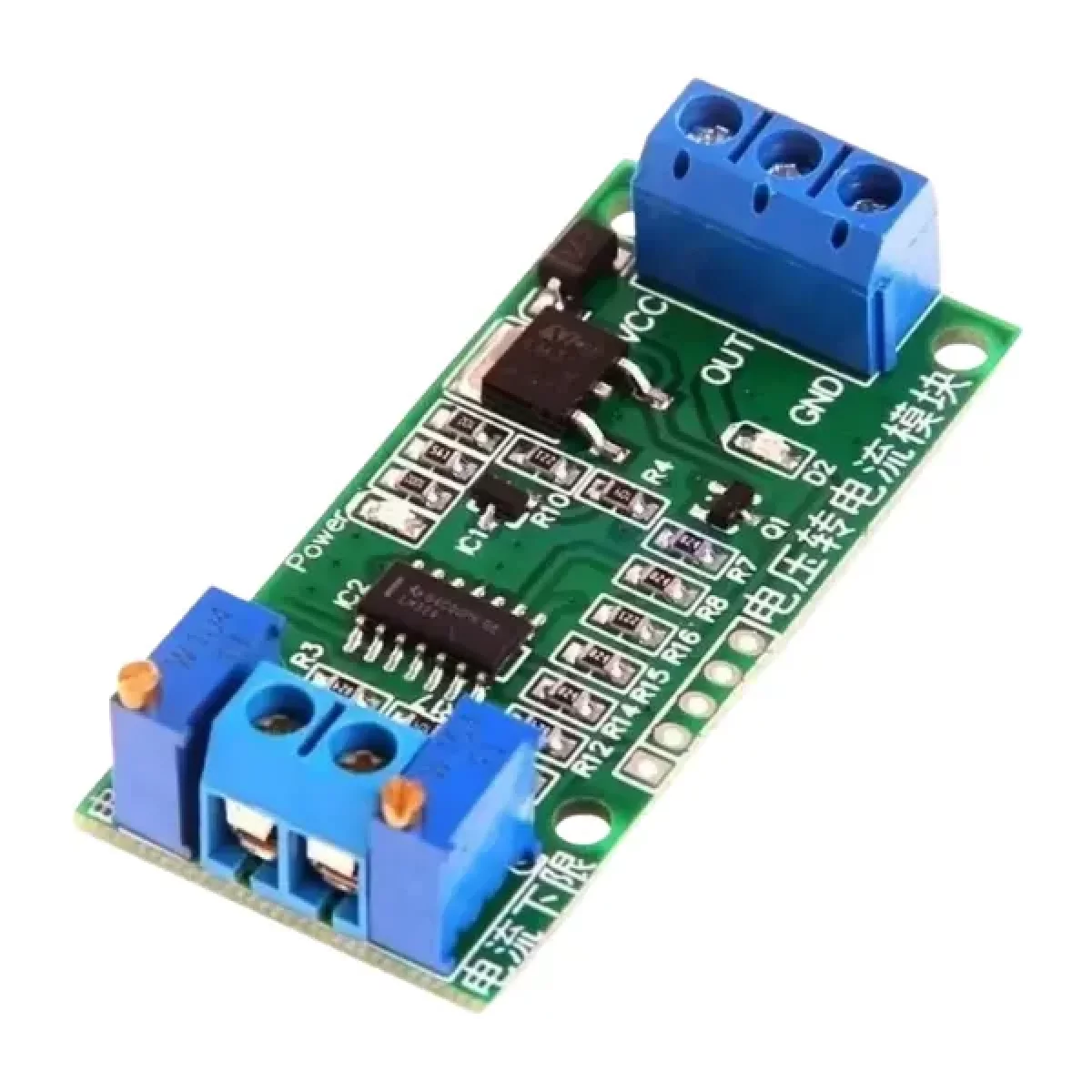

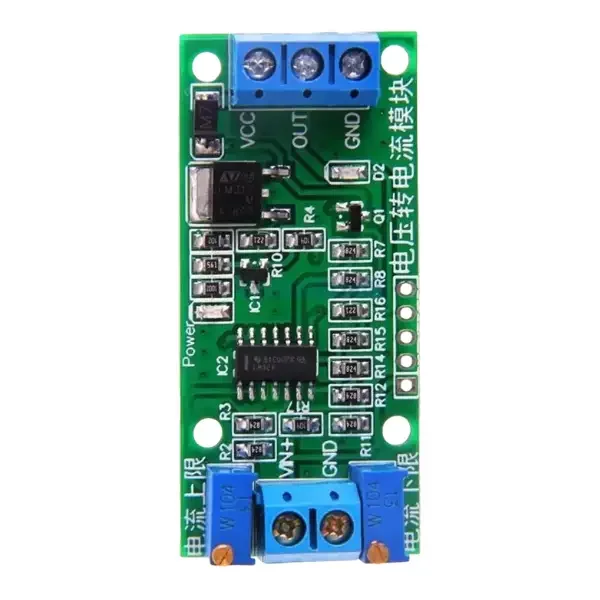

Convertidor De Voltaje a Corriente 0-10V a 4-20mA

¿Qué es el Convertidor de Voltaje a Corriente 0 a 10V a 4 a 20mA?

El convertidor de voltaje a corriente es un módulo electrónico de precisión diseñado para transformar una señal analógica de 0 a 10V DC en una señal de lazo de corriente estándar de 4 a 20mA, el formato más utilizado en automatización industrial y control de procesos a nivel mundial. Esta conversión es fundamental en entornos industriales donde se necesita transmitir señales analógicas a largas distancias sin pérdida de precisión, ya que las señales de corriente son inherentemente inmunes al ruido electromagnético y a las caídas de tensión producidas por la resistencia del cableado. El módulo actúa como un transmisor activo, recibiendo una señal de tensión proveniente de un controlador, PLC, sensor o convertidor digital analógico (DAC), y entregando una corriente proporcional de salida que puede ser leída directamente por cualquier instrumento de campo, registrador o módulo analógico de PLC compatible con el estándar internacional 4 a 20mA. El rango vivo de 4mA como valor mínimo es un diseño intencional: permite detectar fácilmente una falla de lazo abierto (0mA) versus una lectura real de proceso en cero (4mA), aportando robustez diagnóstica al sistema completo según la norma NAMUR NE 43 e ISA S50.1.

La arquitectura interna de este convertidor utiliza un amplificador operacional de alta precisión como núcleo de conversión tensión a corriente, un transistor o MOSFET de potencia como elemento de control activo del lazo, y una resistencia de sensado de bajo valor para la realimentación negativa que garantiza la linealidad. El circuito opera con una fuente de alimentación externa de 12 a 24V DC, lo que otorga margen de headroom suficiente para mantener la regulación de corriente en toda la escala con cargas de hasta 500 ohmios. Un regulador interno de tensión asegura que la referencia de conversión permanezca estable ante variaciones de la alimentación del panel. Muchos modelos incorporan potenciómetros de ajuste de cero (zero) y de span (ganancia) accesibles por el panel superior, lo que permite calibración en campo sin instrumental adicional y facilita la puesta en marcha en instalaciones industriales sin detener el proceso.

Características Técnicas

El módulo implementa una conversión lineal activa donde el valor mínimo de entrada (0V) corresponde exactamente a 4mA de salida, y el valor máximo (10V) corresponde a 20mA, siguiendo la curva estándar de la industria. La electrónica interna incorpora protección contra inversión de polaridad en la alimentación y limitación de corriente de salida, evitando daños por cortocircuito en el lazo. El error total de conversión en condiciones nominales es inferior a 0,5% de fondo de escala, lo que lo hace apto para lazos de control PID de precisión media a alta. El consumo propio del módulo es bajo (generalmente inferior a 50mA desde la fuente de alimentación), lo que permite alimentarlo directamente desde la fuente de 24V DC del panel de automatización sin dimensionamiento especial. La señal de salida de corriente es compatible con cualquier receptor estándar: módulos analógicos de Siemens, Allen Bradley, Schneider, Mitsubishi, registradores de datos, transmisores HART pasivos y variadores de frecuencia con entrada de referencia analógica en corriente.

Especificaciones Eléctricas

Terminales y Pinout

Dimensiones y Condiciones Ambientales

Aplicaciones

• Interfaz entre controladores con salida 0 a 10V y actuadores con entrada 4 a 20mA (variadores de frecuencia, válvulas proporcionales de presión y caudal)
• Transmisión de señales analógicas a larga distancia en plantas industriales con cableado existente de par trenzado
• Conversión de salidas analógicas de DAC de microcontroladores (Arduino, ESP32, Raspberry Pi) para sistemas SCADA y DCS
• Adaptación de señales en sistemas de control de temperatura, presión, caudal y nivel
• Compatibilización de equipos con distintos estándares de señal analógica en proyectos de modernización (retrofitting) industrial
• Sistemas de monitoreo continuo y telemetría industrial con receptores de lazo de corriente
• Control de luminosidad en instalaciones industriales con balastos electrónicos de referencia analógica
• Automatización de invernaderos, riego tecnificado, acuicultura y agroindustria con sensores de voltaje y actuadores de corriente

Preguntas Frecuentes

¿Cuál es la resistencia de carga máxima que tolera la salida de 4 a 20mA?

La resistencia de carga máxima depende de la tensión de alimentación disponible. Con 24V DC el módulo puede manejar hasta 500 ohmios de carga total en el lazo (incluida la resistencia de sensado del receptor, normalmente 250 ohmios en módulos de PLC estándar). Con 12V DC la carga máxima se reduce a aproximadamente 200 ohmios. La fórmula de verificación es: R máx = (Vcc menos caída interna del módulo) dividido por 20mA. Si la resistencia total del lazo supera el máximo permitido, la corriente de salida no alcanzará los 20mA en fondo de escala y la conversión perderá linealidad en el extremo superior, lo que se traduce en error de medición en el receptor.

¿Es posible recalibrar el módulo para señales de entrada de 0 a 5V o de 1 a 5V?

Depende del modelo específico. Los convertidores con potenciómetro de span accesible permiten ajustar el rango de entrada a 0 a 5V o 1 a 5V directamente en campo: se aplica la señal máxima de entrada deseada (5V) y se ajusta el span hasta que la salida lea 20mA. Sin este ajuste, conectar 0 a 5V a un módulo calibrado para 0 a 10V resultará en una salida de solo 4 a 12mA para el rango completo de entrada. Si el proceso requiere exactamente 4 a 20mA con entrada 0 a 5V y el modelo no tiene ajuste de span, la solución es interponer un amplificador operacional de ganancia 2 antes de la entrada del convertidor.

¿Cómo se conecta este módulo correctamente a un módulo analógico de PLC Siemens o similar?

La conexión es directa sin componentes adicionales: el terminal OUT+ del módulo se conecta al terminal de entrada analógica positivo del PLC (marcado AI+ o I+), y el OUT- (retorno del lazo) va al terminal negativo o GND analógico del módulo de PLC (AI- o M). La alimentación del convertidor (12 a 24V DC) puede provenir de la misma fuente del panel de control. El módulo analógico del PLC debe configurarse en modo corriente (4 a 20mA) mediante el selector o parámetro correspondiente. La resistencia de sensado interna del PLC (típicamente 250 ohmios en S7 a 1200 y S7 a 1500) forma parte de la carga total del lazo, por lo que se debe verificar que no supere el límite máximo del convertidor.

¿Qué significa que la salida sea de 4mA y no de 0mA cuando la entrada es 0V?

El estándar 4 a 20mA (definido por NAMUR NE 43 e ISA S50.1) utiliza 4mA como valor mínimo vivo por una razón de seguridad funcional: permite detectar fallas en el lazo sin ambigüedad. Si la salida fuera de 0mA al tener 0V de entrada, sería imposible distinguir una lectura real de proceso en cero de un cable cortado, un fusible fundido o un transmisor sin alimentación, todos los cuales también entregan 0mA. Con el estándar 4 a 20mA, cualquier valor inferior a 3,6mA activa una alarma de lazo bajo (wire break alarm) en el receptor, mientras que valores superiores a 21mA indican saturación del transmisor o cortocircuito, permitiendo un diagnóstico preciso de la falla sin necesidad de visita a terreno.
