Convertidor Buck Step Down Mini560 Regulador de voltaje
Un convertidor reductor mini560 es un dispositivo electrónico que puede reducir el voltaje de entrada a un voltaje de salida fijo de 3.3V, 5V, 9V o 12V. Tiene una alta eficiencia de conversión, una excelente regulación de línea y un bajo voltaje de rizado
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Otros que te podrían interesar
Información
El regulador Mini 560 Step Down, también conocido como convertidor Buck, es un dispositivo electrónico eficiente utilizado para reducir el voltaje de entrada a un nivel más bajo, adecuado para alimentar dispositivos que requieren voltajes menores. Su eficiencia de conversión es del 99%, lo que garantiza una casi total conversión de energía. Este regulador se utiliza en aplicaciones como sistemas de energía solar, electrónica de consumo y sistemas de iluminación LED.
Especificaciones
| Especificación | Detalle |
|---|---|
| Tipo | Regulador Step Down (Buck) |
| Frecuencia de Operación | 500KHz |
| Eficiencia de Conversión | 99% máximo |
| Método de Rectificación | Rectificación Sincrónica |
| Temperatura de Operación | -40°C a +85°C |
| Dimensiones | 18mm x 30mm |
| Voltaje de Entrada General | 5V a 32V (Ver tabla de versiones abajo) |
| Voltaje de Salida | 3.3V, 5V, 9V, 12V (Fijo según modelo) |
| Corriente de Salida | Hasta 5A (Requiere disipador para corrientes superiores a 3.5A) |
| Referencia de Producto | MINI560 |
Versiones y Voltajes de Entrada
Al ser un convertidor Buck (reductor), el voltaje de entrada debe ser superior al de salida para garantizar un funcionamiento estable. A continuación, se detallan los requisitos para cada versión:
| Versión (Salida Fija) | Voltaje de Entrada Requerido | Diferencia Mínima (Headroom) |
|---|---|---|
| 3.3V | 5V a 32V DC | 1.7V |
| 5V | 7V a 32V DC | 2.0V |
| 9V | 11V a 32V DC | 2.0V |
| 12V | 14V a 32V DC | 2.0V |
Documentación
Información Adicional
PinOut

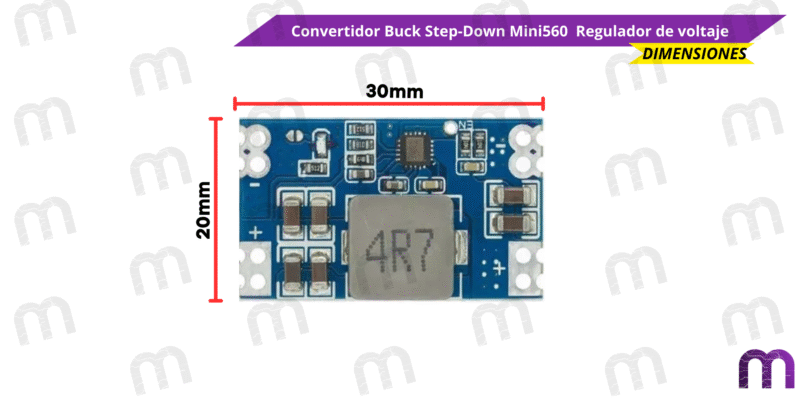

Dimensiones
Diferencia entre los Mini 560
Las placas de circuito impreso (PCB) para el regulador Step Down Mini 560 son similares, aunque la salida de voltaje puede variar entre 3.3V y 12V, dependiendo de la resistencia SMD configurada para cada modelo.
Teoría del Funcionamiento
El regulador Mini 560 utiliza un convertidor buck, lo que significa que reduce el voltaje de entrada a un nivel más bajo, manteniendo una eficiencia de conversión de hasta el 99%. La rectificación sincrónica mejora la eficiencia y reduce la pérdida de energía.
Enlaces Externos
Preguntas Frecuentes
¿Cómo elijo el voltaje de salida si no tiene tornillo de ajuste?
El voltaje de salida es fijo y queda definido de fábrica por una resistencia SMD de la placa. Eliges la versión al comprar (3.3V, 5V, 9V o 12V) y no se puede cambiar después. Si tu proyecto necesita ir probando voltajes, te sirve un reductor ajustable con potenciómetro, como el LM2596.
¿Qué versión sirve con los 12 V de un auto, una moto, un tractor o una batería?
Con 12 V de entrada sirven las versiones de 3.3V, 5V y 9V, que piden como mínimo 5 V, 7 V y 11 V. La de 12V no sirve con una batería de 12 V, porque necesita 14 V o más en la entrada. Para un Arduino elige la de 5V y conéctala a su pin 5V. Para un ESP32 usa la de 5V si la conectas al pin 5V o VIN de la placa, o la de 3.3V si la conectas directo al pin 3V3. Conecta la entrada después del fusible del vehículo. La placa va descubierta, así que aíslala con termorretráctil o una caja plástica para que los pads no toquen el chasis.
¿Cuál es el voltaje mínimo de entrada de cada versión?
La entrada tiene que superar a la salida en 1,7 V en la versión de 3.3V y en 2 V en las de 5V, 9V y 12V. Eso da un mínimo de 5 V para la de 3.3V, 7 V para la de 5V, 11 V para la de 9V y 14 V para la de 12V. Con los 5 V de un USB, la versión de 3.3V queda justo en el límite. La de 5V no funciona con USB ni con una sola celda de litio, que entrega entre 3 y 4,2 V. Con dos celdas en serie deja de regular cuando la batería se descarga bajo 7 V.
¿En qué se diferencia de un regulador lineal como el 7805 o el AMS1117?
El 7805 y el AMS1117 son reguladores lineales y convierten en calor toda la diferencia de voltaje. Al bajar de 12 V a 5 V con 1 A, un 7805 disipa 7 W y necesita un disipador grande. El Mini560 es un convertidor conmutado que trabaja a 500 kHz, y en ese mismo caso pierde una fracción de esa energía. A cambio, su salida trae un rizado de conmutación que un lineal no tiene. Si alimentas un ADC o sensores analógicos sensibles, pon un regulador lineal después del Mini560, por ejemplo la versión de 5V seguida de un AMS1117 de 3,3 V.
¿Cómo se conecta? ¿Hay que unir la tierra de entrada con la de salida?
La placa trae pads para soldar y no tiene bornes de tornillo. La entrada va en los pads IN y la salida en los pads OUT, cada par con su positivo y su negativo, como muestra la imagen de pinout de esta página. Suelda los cables directo en los pads. Como todo reductor buck, no es aislado y el negativo de entrada y el de salida son la misma tierra. Si una parte del circuito tiene su propia alimentación, como un Arduino conectado por USB, une su tierra con la del Mini560.
