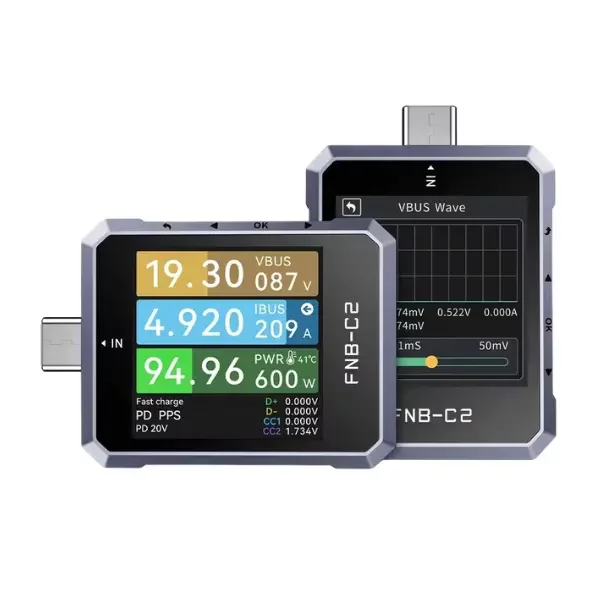

Probador USB C PD 3.1 FNIRSI FNB

¿Qué es el Probador USB C FNB C2?

El probador USB C FNB C2 es un instrumento de medición y análisis de alta fiabilidad diseñado para ingenieros, técnicos y entusiastas de la electrónica que necesitan verificar el rendimiento de cargadores, cables y dispositivos con interfaz USB C. Combina la función de medidor de voltaje y corriente con la de un activador y monitor de protocolos de carga rápida, integrando todo en un solo dispositivo compacto. Es capaz de medir voltajes de 4 a 50V, corrientes de 0 a 6,5A y potencias de 0 a 240W, lo que lo hace apto tanto para cargadores convencionales como para los más modernos adaptadores de 65W, 100W y hasta 240W EPR bajo PD3.1. Permite diagnosticar fuentes de alimentación USB, evaluar el estado de entrada y salida de bancos de energía (powerbanks), verificar la autenticidad y capacidad de corriente de cables con chip eMarker, y capturar paquetes del protocolo PD para análisis profundo de la negociación de carga.

La arquitectura de hardware del FNB C2 se distingue por incorporar un ADC externo de 20 bits de alta precisión que garantiza lecturas con resolución de hasta 0,000001V y 0,000001A, muy por encima de los testers USB convencionales. El protocolo PD utiliza un chip de comunicación física (PHY) externo dedicado, lo que asegura un funcionamiento estable y sin interferencias durante la negociación de voltajes elevados. La pantalla LCD TFT de 1,54 pulgadas con resolución de 240×240 píxeles ofrece visualización nítida en cuatro orientaciones gracias al sensor de gravedad integrado. El dispositivo incorpora también monitoreo de temperatura interna en tiempo real, estadísticas de capacidad acumulada (Ah) y energía (Wh) en hasta 10 conjuntos de datos, y un registro de curva continuo de hasta 9 horas.

Características Técnicas

El FNB C2 soporta detección y activación automática de los principales protocolos del mercado: UFCS, PD2.0, PD3.0, QC2.0, QC3.0, FCP, SCP, AFC, VFCP, VOOC, SVOOC 1.0, SVOOC 2.0, APPLE, BC1.2 y MTK PE. Además, permite la prueba manual de protocolo individual para PD2.0, PD3.0, PPS, EPR, QC2.0, QC3.0, AFC, FCP, SCP, VFCP, UFCS, VOOC, SVOOC 1.0 y SVOOC 2.0, permitiendo forzar un voltaje específico y medir la respuesta del cargador. El módulo de análisis de ondulación (ripple) VBUS opera en dos modos: baja velocidad de 2 sps a 1 ksps para tendencias lentas, y alta velocidad de 20 ksps a 2 Msps para capturar el rizado real de alta frecuencia del convertidor del cargador. La función de conversión de protocolo QC a PD permite usar cargadores QC como fuente PD para dispositivos compatibles, y el monitoreo de paquetes PD entrega visibilidad completa de la negociación PDO entre cargador y receptor.

Especificaciones Eléctricas y de Medición

Protocolos y Funciones Soportadas

Pantalla, Sensores y Registro

Aplicaciones

• Verificación y diagnóstico de cargadores USB C con protocolos PD, QC, VOOC, UFCS y más
• Prueba de rendimiento de carga en smartphones, tablets y laptops
• Monitoreo del estado de entrada y salida de bancos de energía (powerbanks)
• Verificación de cables USB C para confirmar la presencia y capacidad del chip eMarker
• Análisis de ondulación de salida del cargador para evaluar calidad y estabilidad
• Captura y análisis de paquetes del protocolo PD para depuración de sistemas de carga
• Medición de consumo de dispositivos USB en laboratorio o taller
• Educación y formación técnica en protocolos de carga rápida modernos

Preguntas Frecuentes

¿El FNB C2 detecta y activa el protocolo UFCS de Huawei?

Sí. El FNB C2 soporta UFCS (Universal Fast Charging Specification) tanto en detección automática como en prueba manual individual. Esto permite verificar si un cargador Huawei responde correctamente al protocolo UFCS y medir el voltaje y corriente reales entregados al activar este modo, lo que es clave para diagnosticar problemas de carga lenta en dispositivos compatibles.

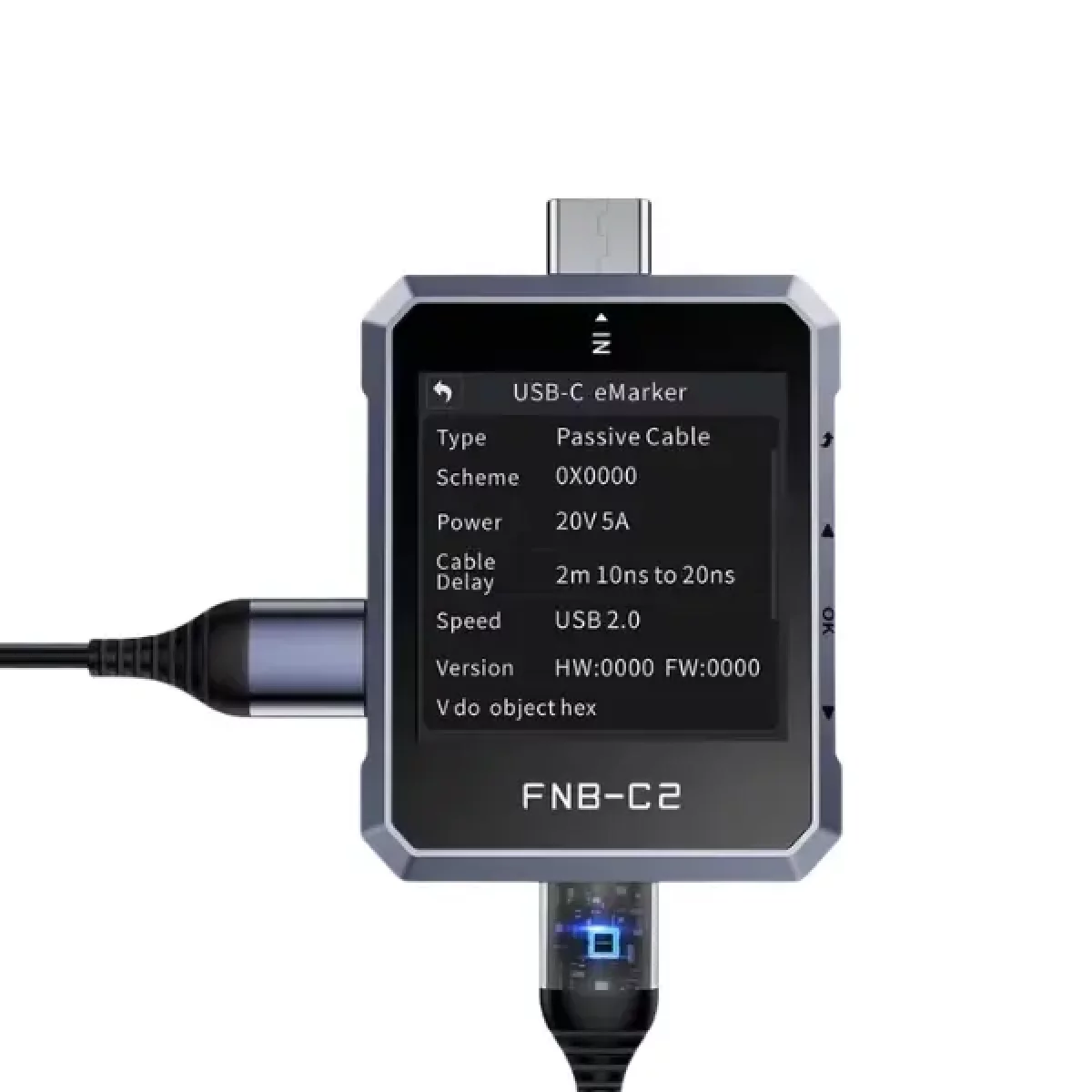

¿Cómo saber si un cable USB C tiene chip eMarker y qué corriente soporta?

El FNB C2 incluye la función de detección de chip eMarker integrada. Al conectar el cable entre el puerto de entrada y salida del tester, el dispositivo lee e identifica el chip eMarker si está presente, mostrando en pantalla la capacidad máxima de corriente certificada del cable (por ejemplo, 3A o 5A). Los cables sin eMarker quedan limitados a 3A por la especificación USB PD, por lo que esta función es esencial antes de usar un cable en sistemas de 100W o más.

¿Qué diferencia hay entre el modo de ondulación de baja velocidad y el de alta velocidad?

El modo de baja velocidad (2 sps a 1 ksps) captura variaciones lentas de VBUS, útil para observar la estabilidad general del voltaje de salida ante cambios de carga. El modo de alta velocidad (20 ksps a 2 Msps) captura el rizado de alta frecuencia generado por el convertidor conmutado del cargador, permitiendo evaluar la calidad del filtrado y detectar picos que podrían afectar la carga de baterías sensibles. Para diagnóstico de cargadores de baja calidad, el modo de alta velocidad es el más informativo.

¿Es compatible con cargadores PD3.1 EPR de 240W?

Sí. El FNB C2 cuenta con soporte completo para PD3.1, incluyendo el modo Extended Power Range (EPR) que permite voltajes de hasta 48V y potencias de hasta 240W. El chip PHY PD externo dedicado asegura una comunicación estable durante la negociación EPR, que es más exigente que PD2.0 o PD3.0. Esto lo hace uno de los pocos testers accesibles capaces de verificar la totalidad del estándar PD actual en el mercado chileno.
