$ 1.290 IVA incluido

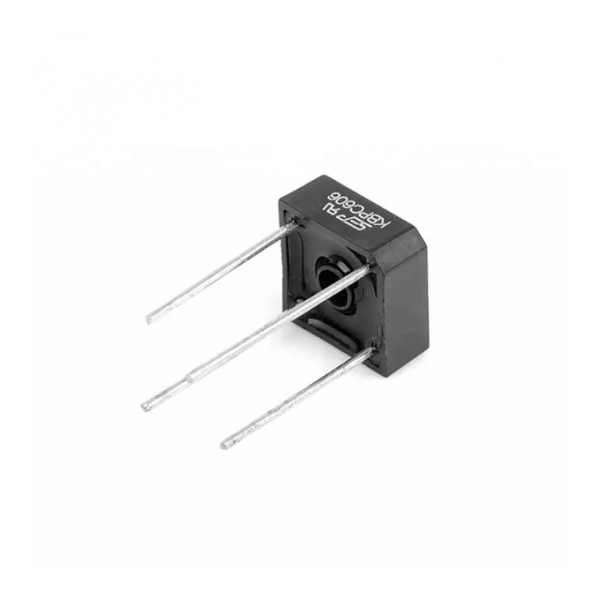

Puente rectificador KBPC610 de onda completa, 6A y 1000V. Encapsulado robusto con orificio para disipador térmico. Ideal para fuentes de poder, conversión AC-DC y aplicaciones industriales. Alta capacidad de sobrecorriente (125A) y excelente aislamiento eléctrico.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción
El KBPC610 es un puente rectificador monofásico de onda completa, diseñado para aplicaciones de potencia media. Este componente integra cuatro diodos rectificadores en una configuración de puente dentro de un encapsulado robusto, capaz de manejar una corriente directa promedio de 6 Amperios y soportar un voltaje inverso pico repetitivo de hasta 1000 Voltios.
Es ideal para etapas de rectificación primaria en fuentes de alimentación lineales y conmutadas, cargadores de baterías y controladores de motores DC. Su encapsulado cuadrado tipo KBPC-6 (o BR-6) cuenta con un orificio central que facilita el montaje sobre un disipador de calor, elemento crucial cuando se opera cerca de su capacidad máxima de corriente para garantizar la estabilidad térmica y evitar la fuga térmica.
Especificaciones Máximas
| Parámetro | Valor |
|---|---|
| Voltaje inverso pico repetitivo (Vrrm) | 1000 V |
| Voltaje RMS máximo (Vrms) | 700 V |
| Corriente rectificada promedio (Io) a Tc=50°C | 6 A |
| Corriente pico no repetitiva (Ifsm) (8.3ms) | 125 A |
| Rango de temperatura de operación (Tj) | -55°C a +150°C |
| Temperatura de almacenamiento (Tstg) | -55°C a +150°C |
Características Térmicas
| Característica | Valor Típico |
|---|---|
| Resistencia térmica, unión a carcasa (RθJC) | 5.5 °C/W |
| Disipación de potencia total (Pd) | Dependiente de disipador |
Características Adicionales
| Característica | Valor |
|---|---|
| Caída de voltaje directo (Vf) por diodo a 3A | 1.1 V (máx) |
| Corriente inversa máxima (Ir) a Vrrm | 10 µA |
| Capacitancia de unión (Cj) por diodo | 50 pF (típico) |
| Encapsulado | KBPC-6 / BR-6 |
| Tipo de terminales | Alambre o Faston (según variante) |
| Aislamiento del encapsulado | Hasta 2500 V |
Preguntas Frecuentes
¿Qué función cumple el KBPC610 en un circuito?
Su función principal es convertir corriente alterna (AC) en corriente continua pulsante (DC). Realiza una rectificación de onda completa, aprovechando ambos semiciaios de la señal de entrada, lo que resulta en una señal más eficiente y fácil de filtrar que la de media onda.
¿Es necesario usar un disipador de calor con este puente?
Sí, es altamente recomendable. Aunque el KBPC610 soporta 6A, a partir de cargas de 2A o 3A comenzará a generar calor significativo debido a la caída de tensión interna ($P \approx 2 \times V_f \times I$). Sin un disipador adecuado montado en su orificio central, el componente podría sobrecalentarse y fallar.
¿Cómo se conectan los terminales del KBPC610?
El encapsulado suele tener marcadas las terminales. Dos terminales están marcadas como AC o con el símbolo ~ (entrada de alterna). Las otras dos están marcadas como + (salida positiva DC) y – (salida negativa DC). Es crítico no invertir la polaridad en la salida.
¿Existe algún reemplazo directo si no encuentro el KBPC610?
Sí, puedes utilizar puentes de la misma serie con mayor capacidad de corriente o voltaje sin problemas. Por ejemplo, el KBPC810 (8A, 1000V) o el KBPC1010 (10A, 1000V) son reemplazos directos que ofrecen un mayor margen de seguridad operativa.
¿Cómo calculo el voltaje DC de salida aproximado?
Para una entrada senoidal pura, el voltaje pico de salida rectificado (sin carga y con condensador de filtro) se estima como $V_{DC} \approx (V_{AC\_RMS} \times 1.414) – 2 \times V_f$. Donde $V_f$ es la caída de los diodos (aprox 1.1V cada uno, total 2.2V).
