Puente rectificador GBJ1006

Un puente rectificador es un circuito compuesto por cuatro diodos en una configuración específica (puente de Graetz). Su única y fundamental función es convertir corriente alterna (AC) en corriente continua pulsante (pulsating DC). Es el primer paso en la construcción de casi todas las fuentes de alimentación que se conectan a la red eléctrica.

Este componente toma la onda senoidal de la corriente alterna, que tiene una parte positiva y una negativa, y «da vuelta» la parte negativa para que toda la salida sea positiva. El resultado no es una DC estable, sino una serie de «jorobas» o pulsos positivos.

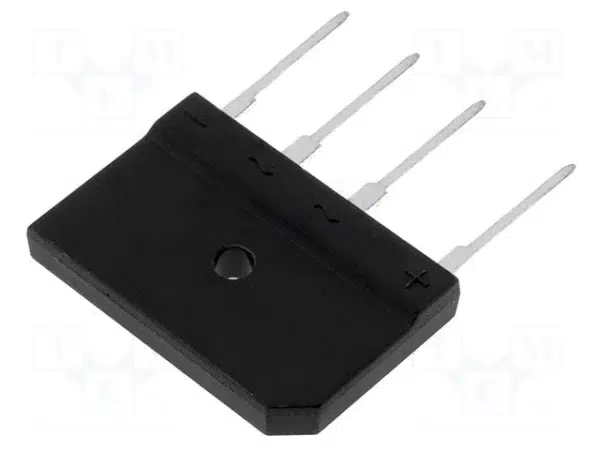

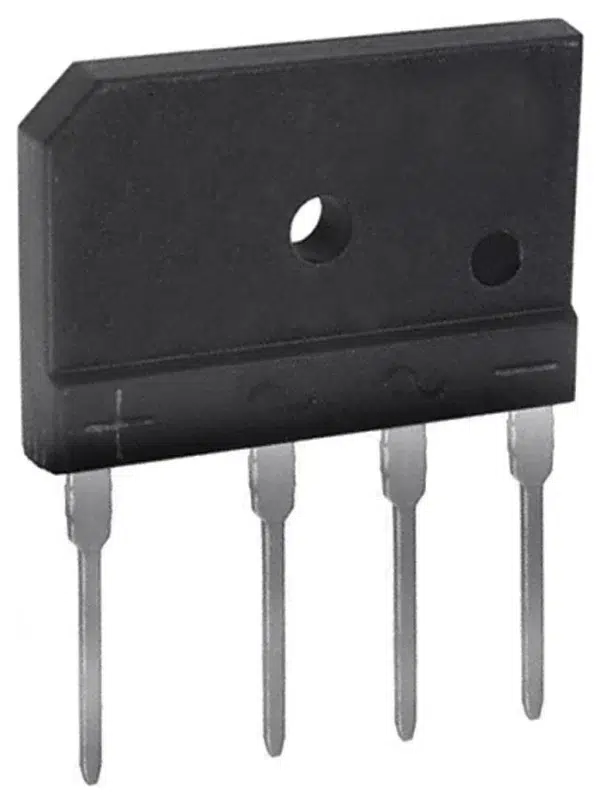

La conexión es muy sencilla gracias a sus terminales claramente marcados. El puente tiene 4 pines:

• Dos terminales de entrada AC (marcados con ‘~’): Aquí conectas los dos cables de la salida de tu transformador. No importa el orden, ya que la corriente alterna no tiene polaridad fija.
• Un terminal de salida DC positivo (marcado con ‘+’): Este será el polo positivo de tu nueva fuente de corriente continua.
• Un terminal de salida DC negativo (marcado con ‘-‘): Este será el polo negativo o tierra (GND) de tu fuente.

¡Atención! Este componente se conecta a la salida de un transformador (ej. 12V AC, 24V AC), no directamente a los 220V de la red eléctrica.

Para convertir la DC pulsante en una DC suave y estable, necesitas añadir un gran condensador de filtro (o de suavizado). Este condensador se conecta en paralelo con la salida del puente rectificador, es decir, entre los terminales ‘+’ y ‘-‘.

El condensador actúa como un pequeño depósito de energía: se carga durante el pico de cada «joroba» de voltaje y luego entrega esa energía lentamente cuando el voltaje de la joroba empieza a caer. Esto «rellena los valles» entre los pulsos, resultando en un voltaje de DC mucho más estable con un pequeño «ripple» (ondulación). Como regla general, se usan valores de 1000µF a 4700µF o más para este propósito.

Sí, si te acercas al límite de corriente, es absolutamente necesario. Aunque los puentes rectificadores son eficientes, siempre hay una pequeña caída de voltaje en los diodos internos (aproximadamente 0.7V a 1V por diodo). Al pasar una alta corriente, esta caída de voltaje genera calor.

La potencia disipada se puede estimar como P ≈ 2 * V_diodo * I_salida. Con una corriente de 10A, esto podría ser P ≈ 2 * 1V * 10A = 20 Watts, una cantidad de calor significativa.

El encapsulado GBJ de este puente tiene un agujero de montaje central precisamente para poder atornillarlo a un disipador de calor. Para corrientes por debajo de 1-2A, puede que no sea necesario, pero para cualquier aplicación de alta potencia, la disipación de calor es crítica para la fiabilidad y la vida útil del componente.

El Voltaje Inverso Máximo (Peak Inverse Voltage o PIV) es el máximo voltaje que los diodos internos pueden soportar en la dirección inversa sin entrar en avalancha y destruirse. Un rating de 600V es muy robusto.

Cuando rectificas una señal AC de un transformador, el voltaje de pico de la onda senoidal es aproximadamente 1.414 veces el voltaje RMS. Por ejemplo, de un transformador de 24V AC, el pico es de ~34V. Un rating de 600V te da un margen de seguridad enorme para trabajar con las tensiones de salida de la mayoría de los transformadores de red (12V, 24V, 48V AC, etc.) e incluso protege contra picos de voltaje transitorios que puedan venir de la línea eléctrica.

Sí, es una excelente aplicación. Los generadores de muchos motores pequeños (como en motocicletas o equipos de jardinería) o los aerogeneradores DIY a menudo producen una salida de corriente alterna (a veces trifásica). Este puente rectificador es ideal para convertir esa salida AC variable en una DC utilizable.

Una vez rectificada, la corriente DC se puede usar para cargar una batería (a través de un controlador de carga adecuado) o para alimentar un convertidor DC-DC que proporcione un voltaje estable para otros componentes electrónicos.
