Diodo Schottky FFSH15120A

El Carburo de Silicio (SiC) es un material semiconductor de «banda ancha» que supera al silicio tradicional en aplicaciones de alta potencia. Las ventajas técnicas son enormes:

• Mayor Voltaje de Ruptura: El SiC puede soportar voltajes mucho más altos en un tamaño más pequeño. Este diodo de 1200V en SiC es mucho más compacto que un diodo de silicio con el mismo rating.
• Mayor Conductividad Térmica: Disipa el calor de manera mucho más eficiente, lo que le permite operar a temperaturas más altas (hasta 175°C) y simplifica los requerimientos de disipación de calor.
• Conmutación Ultra Rápida: La principal ventaja. Los diodos de SiC tienen una recuperación inversa prácticamente nula. Esto elimina las pérdidas de conmutación que plagan a los diodos de silicio en altas frecuencias, resultando en una eficiencia drásticamente mayor.

En resumen, los diodos de SiC permiten construir fuentes de poder, inversores y cargadores que son significativamente más pequeños, ligeros y eficientes.

En un diodo de silicio estándar, cuando pasa de conducir a bloquear, existe un breve período llamado «tiempo de recuperación inversa» (Trr) en el que el diodo sigue conduciendo corriente en la dirección incorrecta. Este fenómeno causa una pérdida de energía significativa en cada ciclo de conmutación, que se disipa como calor.

En este diodo de SiC, este efecto es casi cero. El beneficio práctico es una eficiencia de conmutación drásticamente mayor. En una fuente de alimentación conmutada (SMPS) que opera a decenas o cientos de kilohercios, estas pequeñas pérdidas de cada ciclo se suman. Al eliminar la pérdida de recuperación inversa, la eficiencia total del sistema puede aumentar varios puntos porcentuales, lo que se traduce en menos calor generado y menos energía desperdiciada.

Su combinación de alto voltaje, alta corriente y conmutación ultra rápida lo hace perfecto para la electrónica de potencia moderna:

• Etapas de Corrección del Factor de Potencia (PFC): Como el diodo de «boost» en circuitos PFC activos, donde la alta eficiencia es primordial.
• Inversores Solares: Como diodo de «blocking» o «freewheeling» en los convertidores DC-DC y DC-AC de los sistemas fotovoltaicos.
• Cargadores de Vehículos Eléctricos (EV Chargers): Su alta eficiencia y capacidad de manejar altos voltajes son ideales para los convertidores de potencia en cargadores de Nivel 2 y Nivel 3.
• Fuentes de Alimentación Industriales: Para construir fuentes de poder conmutadas (SMPS) de alta potencia y alta densidad.
• Sistemas de Calentamiento por Inducción y Soldadoras.

Esta es una excelente observación. Los diodos Schottky de silicio de bajo voltaje tienen una Vf muy baja (0.4V-0.7V). Sin embargo, los diodos Schottky de silicio no pueden alcanzar voltajes de bloqueo tan altos como 1200V. Los diodos de silicio de alto voltaje son de tipo «ultrafast», pero tienen una Vf más alta y una recuperación inversa considerable.

Este diodo de SiC ofrece un compromiso único: su Vf de 1.8V es mayor que la de un Schottky de bajo voltaje, pero su pérdida de conmutación es casi cero. En aplicaciones de alta frecuencia y alto voltaje, la energía que se ahorra al eliminar las pérdidas de conmutación es mucho mayor que la energía perdida por la mayor caída de voltaje directo. Por eso, en el balance total, el sistema es mucho más eficiente.

A pesar de su alta eficiencia, al conducir 15A este diodo disipará una cantidad significativa de calor. La potencia disipada se calcula como P = Vf * If. En este caso, sería P = 1.8V * 15A = 27 Watts.

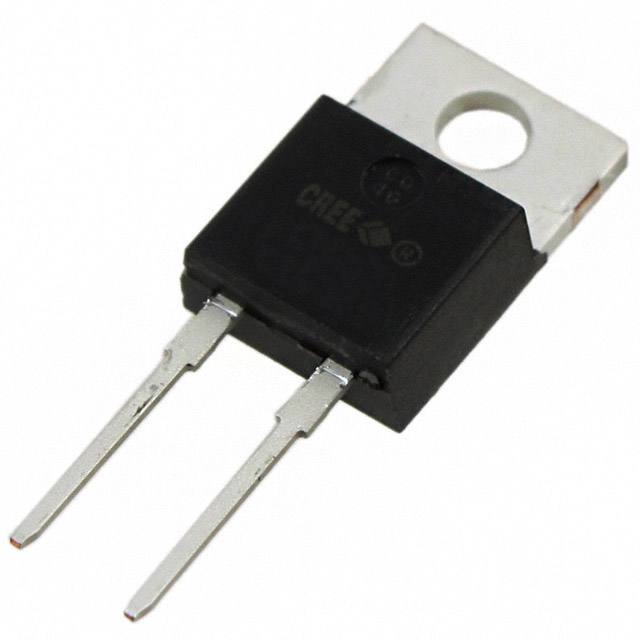

Es absolutamente obligatorio montar este diodo en un disipador de calor (heatsink) adecuado para manejar esta potencia. El encapsulado (generalmente TO-220 o similar para este tipo de componente) está diseñado para una fácil fijación a un disipador.

Debes usar pasta térmica entre el diodo y el disipador para asegurar una buena transferencia de calor. Si el encapsulado es metálico y está conectado a uno de los terminales, también puede ser necesario usar un aislante de mica o silicona y una arandela aislante si el disipador debe estar eléctricamente aislado.
