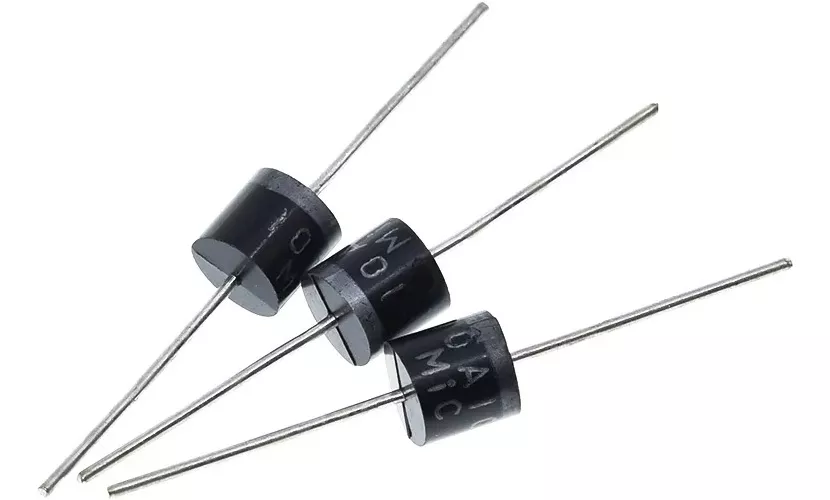

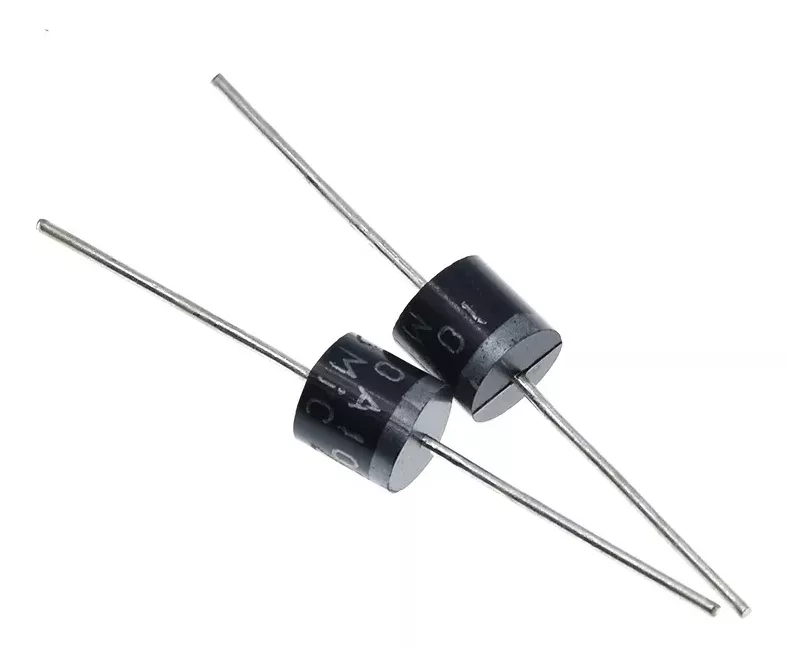

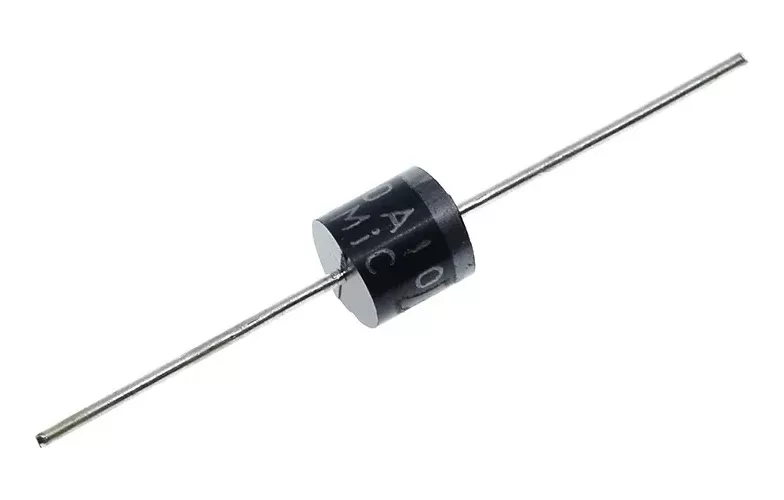

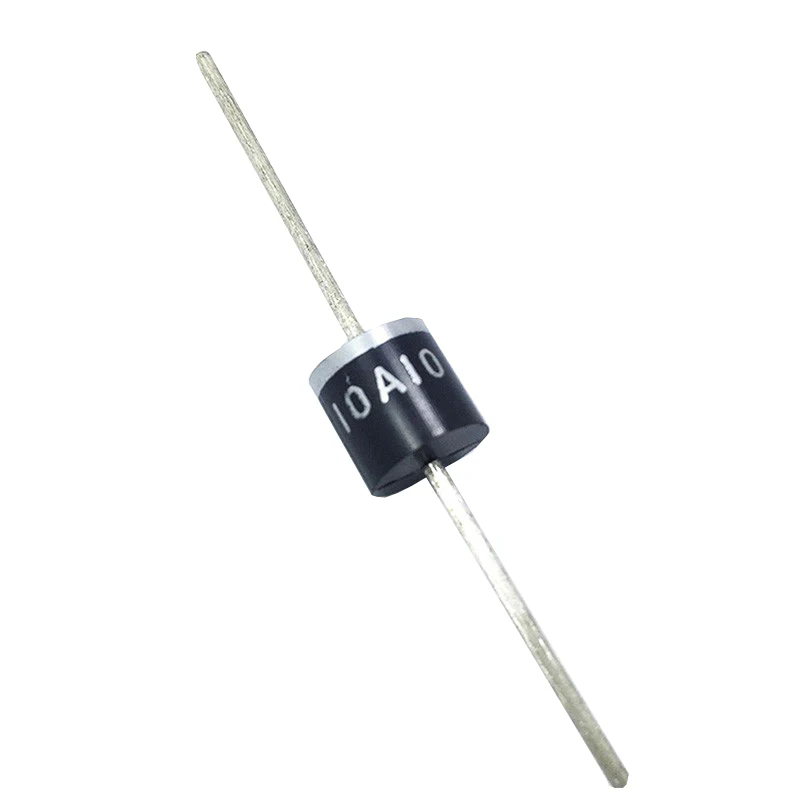

Diodo rectificador 10A10

La elección depende enteramente de la corriente que manejará tu circuito. El 1N4007 es perfecto para señales o cargas de baja potencia (hasta 1A). Este diodo 10A10 es una solución de alta potencia diseñada específicamente para:

• Construir fuentes de alimentación lineales capaces de entregar alta corriente.
• Rectificar la salida de transformadores de alta potencia.
• Proteger circuitos contra picos de voltaje en cargas inductivas de muy alta corriente, como grandes motores DC o contactores industriales.
• Implementar protección contra polaridad inversa en sistemas que consumen más de 3A.

Usar un 1N4007 en una aplicación de 10A lo destruiría instantáneamente.

Absolutamente, y este es un punto de seguridad crítico. Aunque el diodo puede manejar 10A, a esa corriente generará una cantidad significativa de calor (hasta 10-12 Watts). Los terminales gruesos del encapsulado R-6 ayudan a disipar algo de calor, pero para un funcionamiento continuo y seguro por encima de 3-4A, es altamente recomendable soldarlo dejando sus patas largas y/o implementar un disipador de calor o asegurar un flujo de aire constante sobre el componente. Sin una gestión térmica adecuada, el diodo se sobrecalentará y fallará prematuramente.

No. Al ser un diodo de «Propósito General», el 10A10 es un diodo de recuperación estándar (lento). Es perfecto para rectificar corriente de baja frecuencia, como la de la red eléctrica (50/60 Hz). Sin embargo, es completamente inadecuado para ser usado en la etapa de salida de una fuente conmutada de alta frecuencia. En esa aplicación, el diodo no alcanzaría a apagarse a tiempo, se sobrecalentaría masivamente y fallaría. Para SMPS, debes usar un diodo Schottky o un diodo de «Recuperación Ultra Rápida» (Ultrafast Recovery) con un rating de corriente similar.

Si bien funcionará, es una exageración para un relé pequeño de 5V o 12V (para los cuales un 1N4007 es suficiente). La verdadera fortaleza del 10A10 como diodo flyback es con cargas inductivas de alta potencia, como grandes solenoides de 24V, embragues electromagnéticos o motores DC de varios amperios. En estos casos, su alta capacidad de corriente (picos de 400A) es necesaria para absorber de forma segura la gran energía liberada por la bobina al ser desconectada.

Como todo diodo de silicio estándar, el 10A10 tiene una caída de voltaje directo (Vf) que depende de la corriente que lo atraviesa. Típicamente, esta caída es de aproximadamente 0.9V a 1.2V a corrientes altas. Esto es importante: si lo usas para protección contra polaridad inversa en un sistema de 12V que consume 5A, el diodo disipará en calor unos P = Vf * I ≈ 1V * 5A = 5 Watts. Debes tener en cuenta tanto la caída de voltaje en tu circuito como la potencia que necesitarás disipar.

Sí, ese es uno de sus principales casos de uso. Con cuatro diodos 10A10 puedes construir un puente rectificador capaz de manejar hasta 10 amperios, ideal para crear una fuente de alimentación lineal de alta corriente a partir de un transformador. Solo asegúrate de montarlos de manera que tengan suficiente ventilación, ya que dos de ellos estarán conduciendo (y generando calor) en todo momento.
