Sensor optico reflector con salida de transistor CNY70
$ 890 IVA incluido
El CNY70 es un sensor óptico reflectivo que integra un emisor LED infrarrojo y un fototransistor en una carcasa compacta. Se utiliza para detectar superficies reflectantes o distinguir entre colores claros y oscuros mediante la variación de la luz reflejada. Funciona con un voltaje de alimentación de 5V, siendo ideal para aplicaciones como seguidores de línea, encoders ópticos y detección de proximidad en sistemas robóticos.
✅ Boleta y factura
- 🚚 Ver política de despachos debajo de la descripción
Hay existencias
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción
Información
¿Qué es?
El CNY70 es un sensor óptico reflectante que integra un LED emisor infrarrojo y un fototransistor receptor en un mismo encapsulado. Su función es detectar variaciones en la reflectividad de una superficie al recibir o bloquear la luz infrarroja emitida.
Este sensor se usa comúnmente en seguimiento de línea, detección de objetos y sistemas de conteo óptico, gracias a su capacidad de detectar diferencias de color y contraste en distancias cortas.
¿Para qué sirve?
- Detección de objetos y proximidad en automatización y robótica.
- Seguimiento de líneas en robots móviles.
- Contadores ópticos en sistemas de producción industrial.
- Monitoreo de posición y velocidad en mecanismos rotativos.
¿Dónde se usa?
- Robótica móvil: Sensores de línea en vehículos autónomos.
- Automatización industrial: Detección de presencia en cintas transportadoras.
- Sistemas de seguridad: Barreras infrarrojas para detección de objetos.
- Control de acceso: Sensores en torniquetes y puertas automáticas.
¿Con qué se puede usar?
Compatible con:
- Arduino, ESP32, Raspberry Pi, STM32 y PIC para procesamiento de datos.
- Circuitos de amplificación y conversión A/D para mejorar la señal.
- Módulos de control de motores para navegación autónoma.
- Filtros ópticos para mejorar la detección en entornos con luz ambiental.
Características destacadas del producto:
- Carcasa plástica opaca para minimizar interferencias externas.
- Salida mediante fototransistor NPN de colector abierto.
- Detección de superficies claras y oscuras (seguidores de línea).
- Ángulo de detección ajustable según la distancia de montaje.
- Ideal para circuitos de comparación con un amplificador operacional o directamente con un microcontrolador
Especificaciones
| Especificación | Detalles |
|---|---|
| Voltaje de Alimentación | 5V |
| Consumo de Corriente | Menos de 20 mA |
| Distancia de Detección | 0.5 mm – 5 mm |
| Longitud de Onda | 950 nm (Infrarrojo) |
| Tipo de Salida | Transistor NPN |
| Tiempo de Respuesta | Menos de 10 µs |
| Ángulo de Detección | ±15° |
| Encapsulado | Plástico negro |
| Dimensiones | 7 mm x 7 mm x 6 mm |
Documentación
Información Adicional

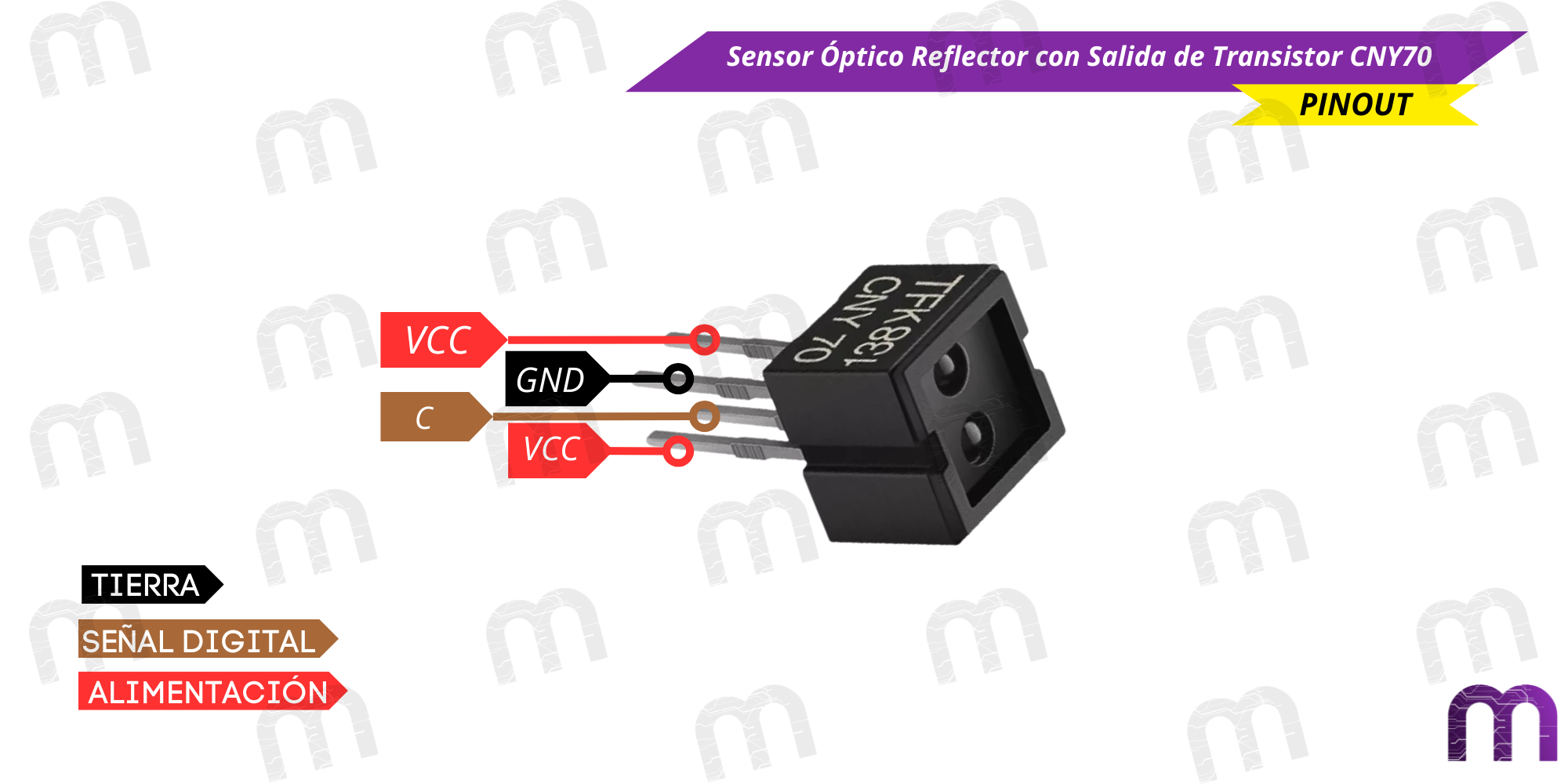

PinOut

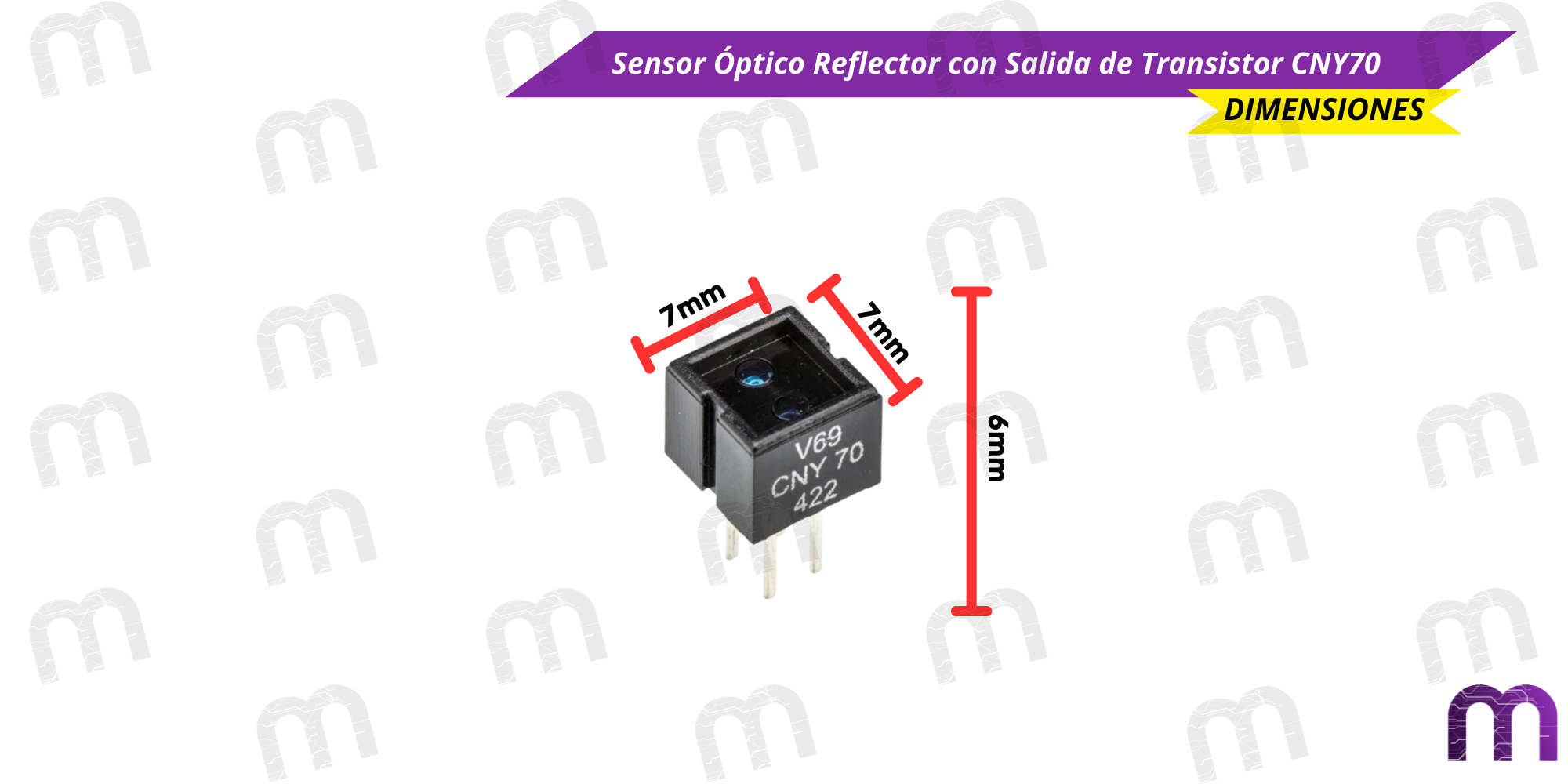

Dimensiones

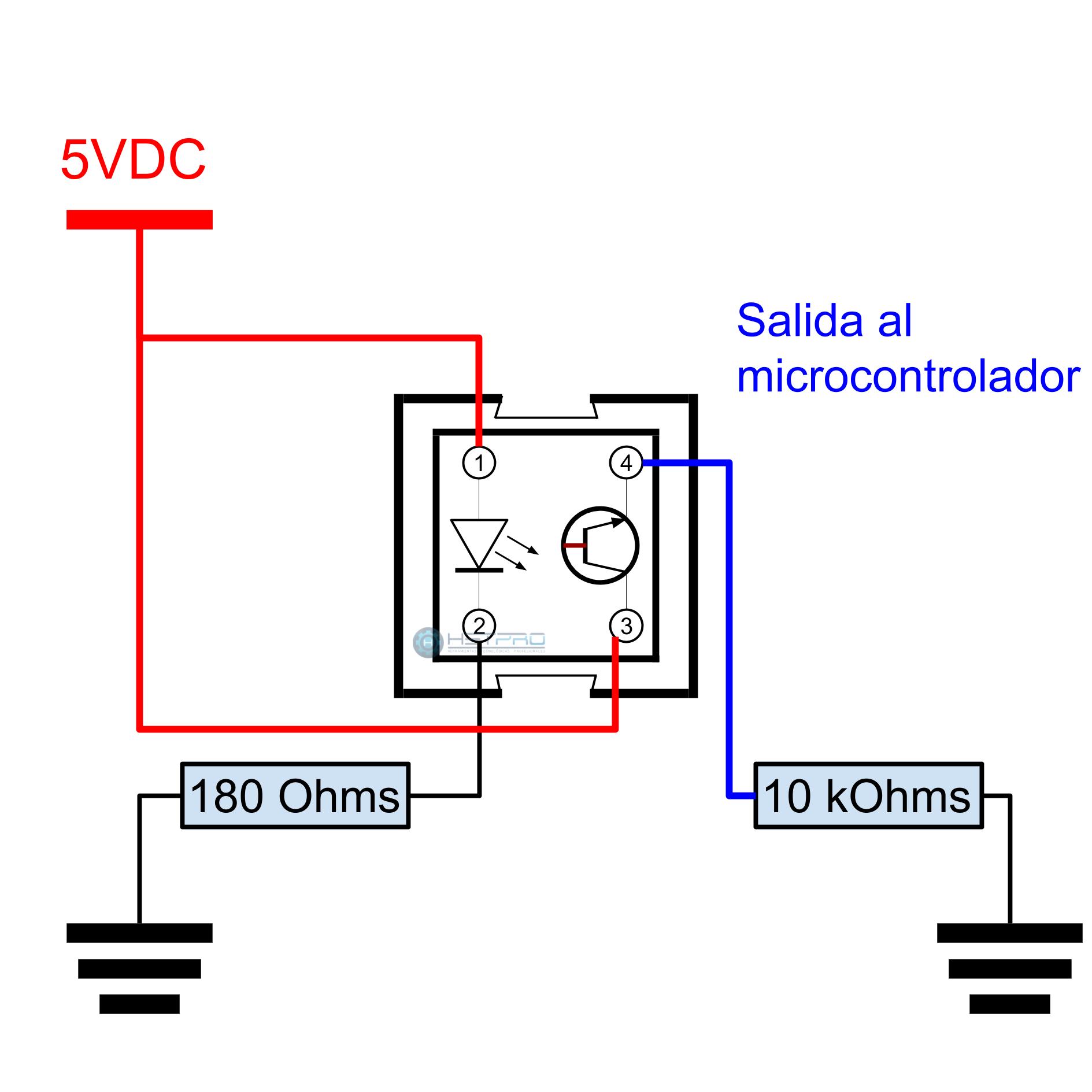

Principio de Funcionamiento
El CNY70 emite luz infrarroja y mide la cantidad de luz reflejada en una superficie. Cuando se coloca sobre una superficie oscura, la luz se absorbe y el fototransistor no conduce corriente, dando una salida baja. En cambio, si se coloca sobre una superficie clara, la luz se refleja y el fototransistor conduce, generando una salida alta.
Usos y Aplicaciones
- Seguimiento de línea en robots móviles.
- Sensores de proximidad en detección de bordes.
- Contadores ópticos en aplicaciones industriales.
- Monitoreo de presencia y sistemas de control de acceso.
