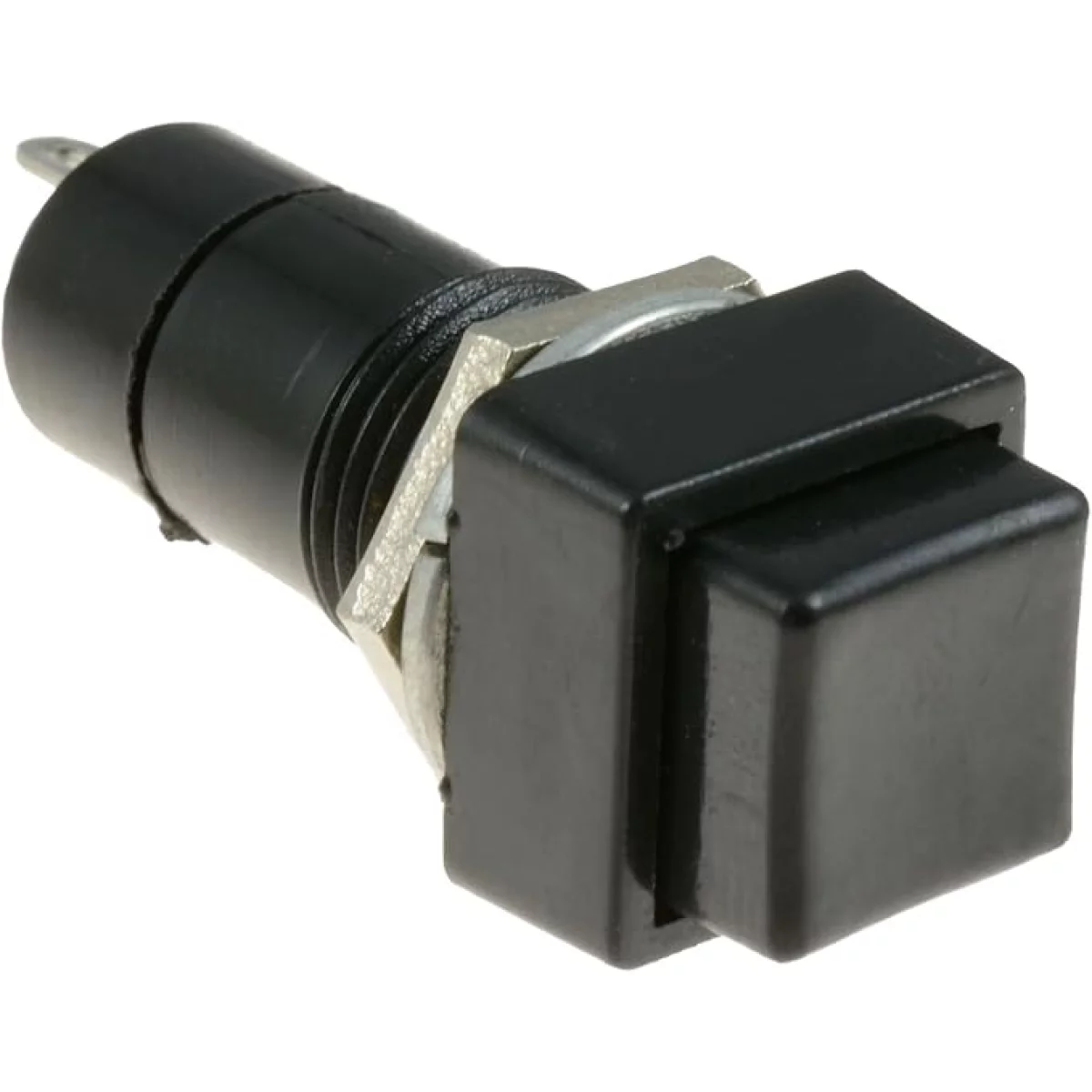

Pulsador Cuadrado Negro N.C. 3A
$ 700 IVA incluido
Pulsador cuadrado negro tipo ON(OFF) normalmente cerrado, para el corte o interrupción momentánea de circuitos de baja y media potencia en proyectos electrónicos y paneles de control.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
¿Qué es el Pulsador Cuadrado Negro N.C. 3A?
El pulsador cuadrado negro normalmente cerrado es un dispositivo de conmutación momentánea tipo ON(OFF), diseñado para abrir un circuito eléctrico mientras se mantiene presionado el capuchón y volver a su estado de reposo (contacto cerrado) al soltarlo. Su cuerpo cuadrado con capuchón de color negro facilita la identificación visual en tableros y paneles de control, mientras que su mecanismo de contacto normalmente cerrado lo hace ideal para funciones de paro de emergencia, interrupción de señales o desconexión momentánea en circuitos de baja y media corriente. Al ser un componente pasivo de accionamiento manual, no requiere alimentación propia y su vida útil depende directamente del número de ciclos de accionamiento mecánico soportados por su resorte interno y sus contactos metálicos.
En cuanto a su arquitectura interna, el pulsador está compuesto por un capuchón plástico que actúa sobre un vástago metálico conectado a un juego de contactos normalmente cerrados. Al presionar el capuchón, el vástago separa los contactos e interrumpe el paso de corriente; al liberar la presión, un resorte de retorno restablece el contacto original. La carcasa está fabricada en material plástico resistente, con terminales metálicos aptos para soldadura directa en placa de circuito impreso o cableado, y su diseño compacto permite el montaje en paneles frontales mediante perforación estándar.
Características Técnicas
El pulsador funciona bajo el principio de conmutación mecánica de contacto seco, sin componentes electrónicos activos. Su capacidad de conmutación de 3A a 125V lo posiciona como un componente adecuado para circuitos de control de baja potencia, señalización, y accionamiento de relés o etapas de disparo en fuentes y equipos electrónicos. La rigidez dieléctrica de 1500Vac garantiza un aislamiento seguro entre los contactos y el cuerpo del pulsador, evitando fugas de corriente o arcos eléctricos durante la operación, mientras que su baja resistencia de contacto asegura una transmisión de señal estable y sin pérdidas apreciables en el circuito controlado.
Especificaciones Eléctricas
| Parámetro | Valor |
|---|---|
| Tipo de contacto | Normalmente cerrado, ON(OFF) |
| Corriente máxima | 3A |
| Voltaje máximo | 125V |
| Rigidez dieléctrica | 1500Vac |
| Resistencia de contacto | 30 mOhm máximo |
| Resistencia de aislamiento | 100 MOhm |
Comunicación y Pinout
| Pin | Función | Descripción |
|---|---|---|
| 1 | Contacto A | Terminal de entrada del circuito, normalmente conectado al terminal 2 |
| 2 | Contacto B | Terminal de salida del circuito, se desconecta de A al presionar el capuchón |
Dimensiones y Ambiente
| Característica | Valor |
|---|---|
| Forma del capuchón | Cuadrada |
| Color del capuchón | Negro |
Aplicaciones
- Botón de paro de emergencia en paneles de control
- Interrupción momentánea de señales en circuitos de baja potencia
- Corte de alimentación en prototipos y proyectos DIY
- Accionamiento de relés y etapas de disparo
- Sistemas de seguridad con lógica normalmente cerrada
Preguntas Frecuentes
¿Qué diferencia hay entre este pulsador y uno normalmente abierto?
El pulsador normalmente cerrado (N.C.) mantiene el circuito conectado en reposo y lo interrumpe al presionarlo, al contrario del pulsador normalmente abierto (N.O.), que mantiene el circuito desconectado hasta que se presiona. Esta lógica invertida lo hace ideal para funciones de seguridad y paro de emergencia, donde se requiere cortar el circuito ante una acción del usuario.
¿Puede usarse en circuitos de corriente alterna y continua?
Sí, al ser un contacto mecánico seco sin polaridad, puede utilizarse tanto en circuitos de corriente alterna como continua, siempre que no se superen los valores nominales de 3A y 125V especificados para el componente.
¿Qué ocurre si se supera la corriente máxima especificada?
Superar los 3A de corriente nominal puede provocar sobrecalentamiento en los contactos, aumento de la resistencia de contacto por oxidación o picadura del metal, y reducción significativa de la vida útil del pulsador, pudiendo llegar a soldar los contactos entre sí.
¿Es compatible con montaje en placa PCB?
Sí, sus terminales metálicos permiten soldadura directa en placa de circuito impreso, además de admitir cableado manual para su instalación en paneles frontales o gabinetes de control.
Complementa tu proyecto
| Tipo de contacto | Normalmente cerrado ON(OFF) |
|---|---|
| Corriente máxima | 3A |
| Voltaje máximo | 125V |
| Color capuchón | Negro |
| Forma capuchón | Cuadrada |
| N° de parte (MPN) | R1823C125 |
Aún no hay opiniones
Sé el primero en compartir tu experiencia con este producto.
