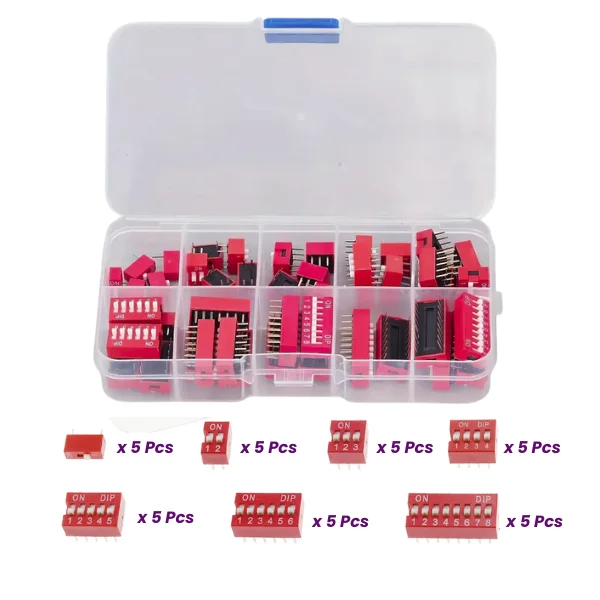

Kit de 45 Piezas de Interruptores DIP

Los interruptores DIP (Dual In-line Package) son ampliamente utilizados para configurar manualmente parámetros de hardware en circuitos electrónicos sin necesidad de reprogramar el firmware. Sus aplicaciones comunes incluyen:

• Selección de Dirección: Establecer direcciones únicas para dispositivos en un bus (ej. I2C).
• Configuración de Modos de Operación: Elegir diferentes funcionalidades o comportamientos de un dispositivo.
• Habilitación/Deshabilitación de Funciones: Activar o desactivar características específicas de un circuito.
• Ajustes de Calibración o Pruebas: Ingresar valores de configuración básicos para pruebas o ajustes iniciales.

Para leer su estado con un microcontrolador (como Arduino o ESP32), cada interruptor individual del DIP se conecta a un pin de entrada digital. Un lado de todos los interruptores se conecta comúnmente a GND (o VCC), y el otro lado de cada interruptor individual se conecta al pin del microcontrolador, utilizando una resistencia pull-up (si se conecta a GND) o pull-down (si se conecta a VCC) para asegurar un estado lógico definido cuando el interruptor está abierto. Luego, se lee el estado HIGH o LOW del pin digital.

El «paso de 2.54 mm» (o 0.1 pulgadas) se refiere a la distancia estándar entre los centros de los pines adyacentes del interruptor DIP. Esta dimensión es crucial por varias razones de compatibilidad:

• Protoboards (Breadboards): La mayoría de las protoboards estándar utilizan una rejilla con un espaciado de 2.54 mm entre los orificios. Esto permite que los interruptores DIP de este kit se inserten directamente y de forma segura en una protoboard para prototipado rápido.
• Placas de Circuito Impreso (PCBs): El paso de 2.54 mm es un estándar muy común para componentes «through-hole» (de inserción) en el diseño de PCBs. Esto facilita la integración de estos interruptores en diseños de placas personalizadas utilizando herramientas de diseño de PCB estándar.
• Zócalos IC: También son compatibles con zócalos IC (Circuitos Integrados) del mismo paso, lo que puede ser útil si se desea que el interruptor DIP sea extraíble.

Esta estandarización asegura una amplia compatibilidad y facilidad de uso en la mayoría de los entornos de desarrollo y prototipado electrónico.

La principal ventaja de este kit es su versatilidad y conveniencia. Al incluir interruptores DIP con un rango de 1 a 9 posiciones individuales, el kit te prepara para una amplia gama de necesidades de configuración en diferentes proyectos:

• Interruptores de 1 o 2 posiciones: Ideales para simples selecciones ON/OFF o configuraciones binarias básicas.
• Interruptores de 4 u 8 posiciones: Muy útiles para configurar valores de 4 bits (nibbles) u 8 bits (bytes), como direcciones de dispositivos, modos de operación codificados, o selección de canales. Por ejemplo, un interruptor de 8 posiciones puede representar 256 combinaciones diferentes.
• Interruptores con un número intermedio o mayor de posiciones (ej. 3, 5, 6, 7, 9): Ofrecen flexibilidad para aplicaciones que requieren un número específico de bits de configuración que no se ajustan exactamente a potencias de dos, o para agrupar diferentes conjuntos de configuraciones en un solo componente.

Tener este surtido en una caja organizadora te ahorra tener que comprar cada tamaño individualmente y asegura que tendrás el interruptor adecuado a mano cuando lo necesites para tus prototipos o pequeñas producciones.

Sí, es altamente recomendable y, en la mayoría de los casos, necesario utilizar resistencias pull-up o pull-down al conectar las salidas de los interruptores DIP a los pines de entrada digital de un microcontrolador. Esto se hace para evitar un estado «flotante» en la entrada del microcontrolador cuando el interruptor está abierto.

• Configuración con Pull-up: Un terminal de cada interruptor se conecta al pin de entrada del microcontrolador. Este mismo pin se conecta a VCC (ej. 5V o 3.3V) a través de una resistencia (típicamente 10kΩ). El otro terminal común de los interruptores se conecta a GND. Cuando el interruptor está abierto, el pin lee HIGH. Cuando está cerrado, el pin se conecta a GND y lee LOW.
• Configuración con Pull-down: Un terminal de cada interruptor se conecta al pin de entrada. Este mismo pin se conecta a GND a través de una resistencia (típicamente 10kΩ). El otro terminal común de los interruptores se conecta a VCC. Cuando el interruptor está abierto, el pin lee LOW. Cuando está cerrado, el pin se conecta a VCC y lee HIGH.

Algunos microcontroladores tienen resistencias pull-up internas que se pueden habilitar por software, simplificando el circuito externo. Siempre verifica el datasheet de tu microcontrolador.

Tanto los interruptores DIP como los jumpers (puentes) se utilizan para configurar manualmente opciones de hardware, pero tienen diferencias clave en su uso y características:

• Facilidad de Cambio: Los interruptores DIP son mucho más fáciles y rápidos de cambiar. Simplemente se desliza o se bascula una pequeña palanca. Los jumpers requieren retirar una pequeña pieza conductora y reubicarla, lo que puede ser más engorroso y propenso a perderse.
• Densidad y Número de Interruptores: Los interruptores DIP ofrecen una mayor densidad de interruptores en un espacio reducido. Un solo DIP de 8 posiciones ocupa menos espacio que 8 pares de pines para jumpers.
• Durabilidad y Fiabilidad: Los interruptores DIP están diseñados para un mayor número de ciclos de conmutación. Los pines de los jumpers pueden desgastarse o doblarse con el uso repetido, y los propios jumpers pueden perderse.
• Visualización del Estado: El estado de un interruptor DIP (ON/OFF) es visualmente más evidente que la presencia o ausencia de un jumper.
• Costo: Los jumpers y pines suelen ser una solución de menor costo inicial para el fabricante de la placa, pero menos conveniente para el usuario final que necesita cambiar configuraciones frecuentemente.

Los interruptores DIP son preferibles cuando se prevén cambios de configuración frecuentes o se necesita un método más robusto y claro para establecer parámetros.

Los interruptores DIP están hechos de plástico y pueden dañarse si se exponen a calor excesivo durante la soldadura. Sigue estas precauciones:

• Temperatura del Cautín: Utiliza una temperatura de cautín adecuada para la soldadura de componentes electrónicos (generalmente entre 300°C y 350°C). Evita temperaturas excesivamente altas.
• Tiempo de Soldadura por Pin: Aplica calor a cada pin solo el tiempo necesario para que la soldadura fluya correctamente (usualmente unos pocos segundos, 2-4 segundos por pin es una buena guía). No mantengas el cautín en un pin durante un tiempo prolongado.
• Soldar por Etapas (si es necesario): Si estás preocupado por la acumulación de calor, puedes soldar unos pocos pines, dejar que el componente se enfríe un poco, y luego continuar con los demás.
• Calidad de la Soldadura: Asegúrate de usar soldadura de buena calidad con un fundente adecuado para una rápida humectación y flujo.
• Punta del Cautín Limpia y Estañada: Una punta limpia y bien estañada transfiere el calor de manera más eficiente, reduciendo el tiempo necesario para soldar cada unión.
• Evitar Estrés Mecánico: No fuerces el interruptor mientras lo sueldas o mientras la soldadura aún está blanda.

Generalmente, los interruptores DIP son bastante robustos, pero seguir estas buenas prácticas de soldadura ayudará a asegurar que no se dañen y funcionen correctamente.

Sí, típicamente cada palanca o actuador individual en un interruptor DIP estándar de este tipo funciona como un interruptor SPST (Single Pole, Single Throw) independiente. Esto significa:

• Single Pole (Un Polo): Cada interruptor tiene un solo circuito conductor de entrada.
• Single Throw (Una Posición de Cierre): Cada interruptor tiene una sola posición para cerrar el circuito. Cuando la palanca está en la posición «ON» (cerrado), conecta eléctricamente los dos pines asociados a esa palanca específica. Cuando la palanca está en la posición «OFF» (abierto), esos dos pines están eléctricamente aislados.

En un interruptor DIP de, por ejemplo, 8 posiciones, tendrás 8 interruptores SPST independientes alojados en un solo encapsulado. Cada par de pines opuestos en el cuerpo del DIP corresponde a uno de estos interruptores individuales. Esto permite que cada palanca controle una señal o conexión separada, ofreciendo una forma compacta de tener múltiples interruptores on/off para tu circuito.
