Descripción
¿Qué es el Interruptor Rocker KCD3?
¿Qué es el Interruptor Rocker KCD3?
El Interruptor Rocker KCD3 es un componente electromecánico de conmutación unipolar diseñado para el control de encendido y apagado en equipos de media y alta potencia. Este modelo cuenta con un actuador basculante iluminado mediante luz de neón verde, ideal para la visualización del estado de la línea eléctrica. Su estructura está optimizada para un montaje de tipo Snap-in (a presión) en paneles o chasis, lo que agiliza la instalación sin requerir tornillos de sujeción. Gracias a su capacidad de soportar corrientes de hasta 16A en redes de corriente alterna, es un estándar seguro en fuentes de poder, maquinaria e instrumentos de taller.
Características Técnicas
La arquitectura del interruptor KCD3 se compone de una carcasa de nylon rígido retardante de llama y tres terminales de conexión tipo pala o Faston de 6.3mm. El terminal de color bronce está destinado de forma exclusiva a la conexión de neutro para alimentar la lámpara piloto interna, mientras que los terminales plateados realizan la interrupción física del conductor de fase.
| Especificación | Detalle |
|---|---|
| Modelo | KCD3 |
| Configuración de Contactos | SPST (Unipolar, un tiro) |
| Tensión / Corriente Nominal | 15A/16A 250V AC | 20A 125V AC |
| Iluminación | Lámpara de neón integrada (Color Verde) |
| Terminales de Conexión | 3 pines tipo Faston de 6.3 mm |
| Tipo de Montaje | Snap-in (A presión sobre chasis) |

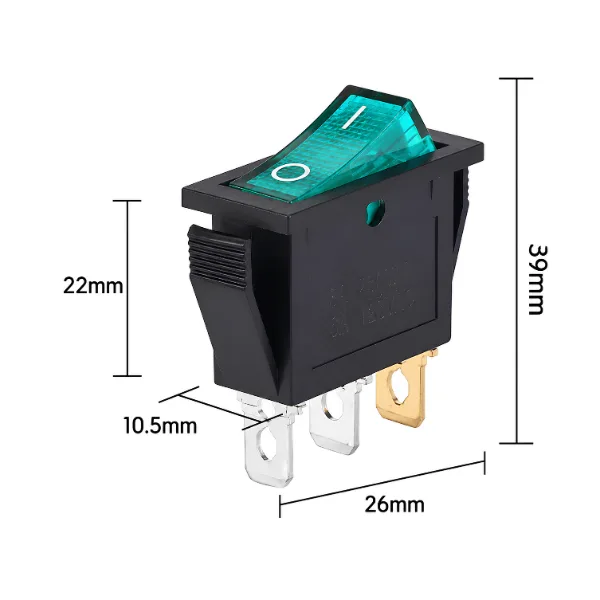

| Dimensiones del Cuerpo | 26 mm (Largo) x 10.5 mm (Ancho) x 22 mm (Profundidad de calado) |
| Altura Total | 39 mm (Incluyendo terminales y actuador) |
Preguntas Frecuentes
¿El interruptor corta tanto la fase como el neutro (Bipolar)?
No. Este interruptor es unipolar (SPST), lo que significa que solo interrumpe un conductor (se recomienda cortar la fase). El tercer pin es únicamente para encender la luz del piloto interno.
¿Cómo se conecta el pin de color bronce?
El pin dorado/bronce debe conectarse directamente a la línea de Neutro de la red eléctrica. Los otros dos pines plateados se usan para interrumpir el paso de la Fase (uno para la entrada de línea y otro para la salida hacia la carga).
¿Se puede utilizar sin conectar el pin de luz piloto?
Sí, funciona perfectamente. Si dejas el pin de bronce sin conectar, el interruptor seguirá abriendo y cerrando el circuito normalmente a través de los pines plateados, pero el botón no se iluminará al encenderlo.
¿Sirve para proyectos con corriente continua de 12V o 24V?
Mecánicamente sí interrumpe el circuito, pero la lámpara de neón interna está diseñada para ionizarse con voltajes alternos altos (sobre 100V AC). Por lo tanto, en 12V o 24V DC el interruptor funcionará, pero **no se iluminará**.
¿Qué medidas debe tener el calado en el chasis para instalarlo?
Para un calce óptimo a presión, el agujero rectangular en el panel debe ser de aproximadamente 26 mm a 28 mm de largo por 10.5 mm a 11 mm de ancho.
