$ 1.490 IVA incluido
Adaptador Breakout RJ45 a DIP. Convierte un conector Ethernet 8P8C blindado a pines con espaciado 2.54mm. Ideal para prototipado en protoboard, análisis de redes y uso de cables Cat5/6 para sensores o alimentación (PoE pasivo). Incluye pin de blindaje (SH).
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción

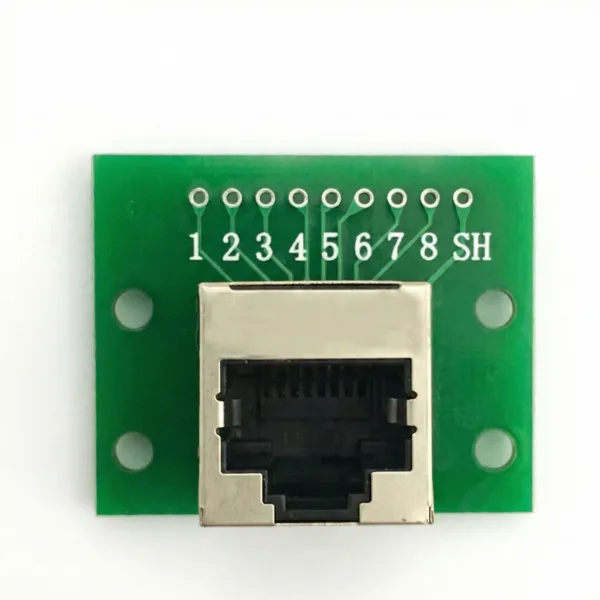

La Placa Adaptadora RJ45 (Breakout Board) es un módulo de interfaz esencial para prototipado de redes y proyectos de electrónica que requieren conectividad Ethernet. Este adaptador convierte un puerto hembra RJ45 (8P8C) blindado en terminales de pines con una separación estándar (pitch) de 2.54 mm, permitiendo su inserción directa en protoboards, placas perforadas o la conexión mediante cables jumper.
El diseño de la PCB incluye el acceso a los 8 pines de señal del cable de red, además de un pin dedicado para el blindaje (SH o Shield), lo que garantiza la integridad de la señal en entornos con ruido electromagnético. Es ideal para analizar señales de red, aprovechar cables Ethernet para transportar sensores a largas distancias o implementar sistemas PoE (Power over Ethernet) personalizados.
Especificaciones Técnicas
| Parámetro | Valor |
|---|---|
| Tipo de Conector | RJ45 Hembra (8P8C) Blindado |
| Interfaz de Salida | Cabezal de pines (9 pines: 1-8 + Shield) |
| Espaciado de pines (Pitch) | 2.54 mm (Compatible con Breadboard) |
| Montaje | 2 orificios de fijación (aprox. 3mm) |
| Blindaje (Shielding) | Sí, carcasa metálica con pin dedicado (SH) |
| Compatibilidad de Cable | Cat5, Cat5e, Cat6 (Estándar Ethernet) |
| Dimensiones aproximadas | Compacto (Diseño Breakout estándar) |
Distribución de Pines (Pinout)
| Pin en PCB | Función Típica (Ethernet T568B) |
|---|---|
| 1 | TX+ (Transmisión Datos +) / Blanco-Naranja |
| 2 | TX- (Transmisión Datos -) / Naranja |
| 3 | RX+ (Recepción Datos +) / Blanco-Verde |
| 4 | Azul (PoE DC+ / Reservado) |
| 5 | Blanco-Azul (PoE DC+ / Reservado) |
| 6 | RX- (Recepción Datos -) / Verde |
| 7 | Blanco-Café (PoE DC- / Reservado) |
| 8 | Café (PoE DC- / Reservado) |
| SH | Tierra del Chasis / Malla de blindaje |
Preguntas Frecuentes
¿Para qué sirve exactamente este adaptador?
Sirve para «romper» o extraer las líneas internas de un cable Ethernet hacia pines individuales. Esto permite conectar un cable de red a un microcontrolador (como Arduino o ESP32) sin necesidad de soldar cables, o utilizar un cable Ethernet barato y largo para transportar señales de sensores y alimentación.
¿Qué significa el pin «SH»?
«SH» significa Shield (Escudo o Blindaje). Este pin está conectado a la carcasa metálica del conector RJ45. Si utilizas cables de red blindados (STP/FTP), conectar este pin a tierra ayuda a descargar interferencias electromagnéticas y proteger la señal de ruido externo.
¿Puedo usar esto para Power over Ethernet (PoE)?
Sí, pero de forma pasiva. Dado que es un adaptador físico, puedes inyectar voltaje por los pines correspondientes (usualmente 4/5 y 7/8 en PoE pasivo) y recuperarlo en el otro extremo usando otro adaptador igual. Asegúrate de respetar la corriente máxima que soporta el cable de red (usualmente <500mA por hilo).
¿Cambia la velocidad de mi red si uso este adaptador?
El adaptador es un componente pasivo, por lo que no limita la velocidad por sí mismo. Sin embargo, al sacar las señales a cables jumper o protoboards, se rompe el trenzado del cable original, lo que puede introducir ruido. Funciona perfecto para 10/100 Mbps, pero para Gigabit (1000 Mbps) se recomienda mantener los cables lo más cortos posible.
¿La numeración de los pines sigue algún estándar?
Sí, los pines 1 al 8 corresponden directamente a los pines físicos del conector RJ45 estándar. Para saber qué color de cable corresponde a cada número, debes consultar el estándar de ponchado que tenga tu cable (generalmente T568B o T568A).
¿Soporta PoE Pasivo y cuánta corriente maneja?
Sí, es ideal para PoE Pasivo inyectando voltaje en los pines 4/5 (+) y 7/8 (-). Aunque la placa soporta hasta 1.5A, la corriente real depende del cable Ethernet. Un cable estándar (24 AWG) soporta unos 500mA por hilo. Si usas los pares dobles para alimentación, puedes transportar hasta 1 Amperio de forma segura.
¿Qué pasa si uso cables muy largos para alimentación?
Debes considerar la «caída de tensión». Los cables Ethernet son finos y tienen resistencia. Si intentas enviar 5V a más de 5 o 10 metros, es probable que al final lleguen solo 4V o menos. Para distancias largas con PoE pasivo, se recomienda usar voltajes más altos (como 12V o 24V) y un regulador en el otro extremo.
