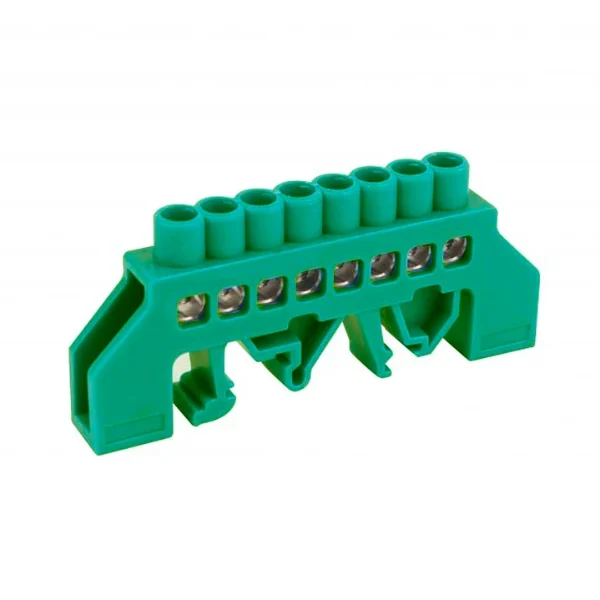

Regleta de conexión aislada de 8 polos para riel DIN. Fabricada en material ignífugo de alta resistencia, disponible en azul y verde para identificación de neutro y tierra. Soporta hasta 16mm², ideal para una distribución segura, organizada y profesional en tableros eléctricos.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción
La Regleta de conexión aislada para riel DIN de 8 polos es un componente fundamental para la organización y distribución de circuitos en tableros eléctricos industriales y residenciales. Disponible en colores Azul (Neutro) y Verde (Tierra), esta barra de distribución permite una conexión segura y ordenada de múltiples conductores, facilitando el mantenimiento y la identificación de fases dentro del gabinete.
Fabricada con una base de material termoplástico auto extinguible y terminales de latón de alta conductividad, esta regleta se monta directamente sobre riel DIN simétrico de 35mm mediante un sistema de clip rápido. Su diseño aislado protege contra contactos accidentales, cumpliendo con los estándares de seguridad para la gestión de potencial en sistemas eléctricos de baja tensión.
Especificaciones Técnicas
| Parámetro | Valor |
|---|---|
| Número de Polos (Conexiones) | 8 |
| Tipo de Montaje | Riel DIN 35 mm |
| Colores Disponibles | Azul (N) / Verde (PE) |
| Material del Cuerpo | Poliamida Aislante (Ignífugo) |
| Material del Bloque | Latón niquelado / Zinc |
| Voltaje Nominal Máximo | 500 V – 800 V (según norma) |
| Corriente Nominal | Hasta 63A – 100A (dependiendo del calibre) |
| Sección de Cable Admitida | 1.5 mm² a 16 mm² |
| Tipo de Conexión | Tornillo de apriete manual |
Dimensiones y Capacidades
| Característica | Valor Estimado |
|---|---|
| Largo Total | 65 mm – 75 mm |
| Ancho | 12 mm |
| Resistencia de Aislamiento | > 100 MΩ |
| Grado de Protección | IP20 (protección contra dedos) |
Preguntas Frecuentes
¿Para qué se utilizan los códigos de color Azul y Verde en estas regletas?
Siguiendo la normativa eléctrica estándar (como la IEC o NEC), la regleta Azul se utiliza exclusivamente para la distribución del Neutro, mientras que la Verde (o Verde/Amarillo) se destina a la Tierra de Protección (PE). Esto evita errores críticos durante la conexión y mantenimiento del tablero.
¿Es posible conectar cables de diferentes calibres en la misma barra?
Sí, siempre que el cable se encuentre dentro del rango de 1.5 mm² a 16 mm². Es vital asegurar que el tornillo ejerza la presión suficiente. Para cables multifilares, se recomienda el uso de terminales de punta (ferrules) para garantizar una superficie de contacto óptima y evitar el deshilachado del cobre.
¿Cómo se calcula la corriente máxima admisible en la regleta?
La corriente máxima está limitada por la sección transversal de la barra de latón. La fórmula de densidad de corriente superficial es $J = \frac{I}{A}$. Generalmente, estas regletas están diseñadas para soportar la suma de corrientes de los circuitos derivados hasta un máximo nominal de 80A o 100A en servicio continuo.
¿Qué ventaja ofrece el montaje en riel DIN frente a las regletas atornillables?
El montaje en riel DIN permite una instalación mucho más rápida y modular. Facilita el desplazamiento lateral para optimizar el espacio y permite agregar o quitar polos sin necesidad de perforar la placa de montaje del gabinete, mejorando la estética y flexibilidad del proyecto.
¿Este componente puede reemplazar a un bloque repartidor tetrapolar?
No directamente para todas las fases. Esta regleta es unipolar (todos los polos están cortocircuitados internamente). Sirve para distribuir un solo potencial. Para reemplazar un repartidor tetrapolar, necesitarías usar cuatro de estas regletas (3 para fases y 1 para neutro) debidamente identificadas y aisladas entre sí.
Información adicional
| Color | Azul, Verde |
|---|
